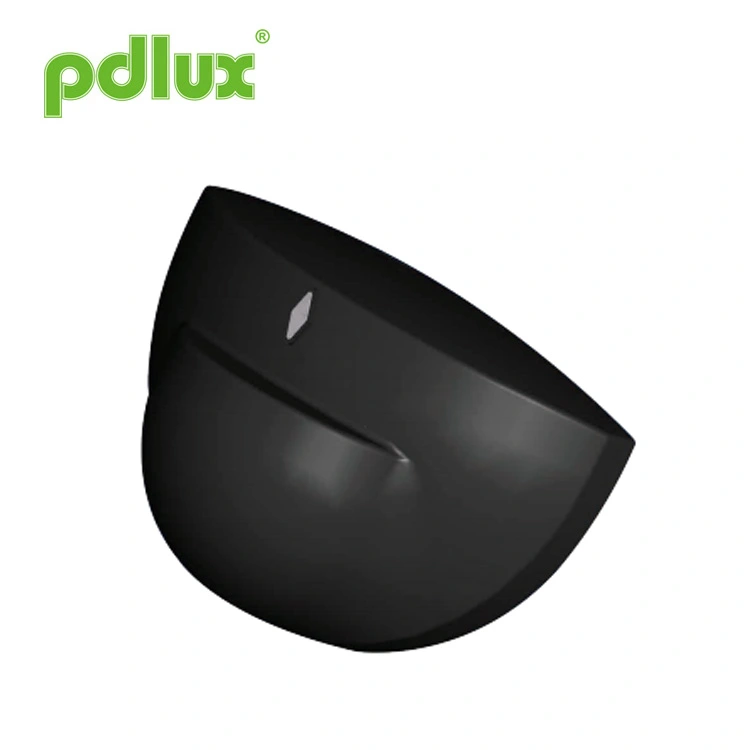

24GHz హై-సెన్సిటివిటీ ఆటోమేటిక్ డోర్ సెన్సార్
Pdlux అనేది 24GHz హై-సెన్సిటివిటీ ఆటోమేటిక్ డోర్ సెన్సార్ యొక్క చైనా సరఫరాదారు; ఇది ఖచ్చితమైన దూరం కొలత మరియు బలమైన జోక్యం తిరస్కరణ కోసం FFT-ఆధారిత అంకగణిత ప్రోగ్రామ్ను ఉపయోగిస్తుంది. తక్కువ విద్యుత్ వినియోగం మరియు కనిష్ట ఉష్ణోగ్రత సున్నితత్వంతో సూక్ష్మమైన ఓమ్రాన్ రిలేను కలిగి ఉంది, ఇది సాంప్రదాయ ఫోటోఎలెక్ట్రిక్ సెన్సార్ల కంటే మెరుగైన విశ్వసనీయతను అందిస్తుంది. ఆటోమేటిక్ డోర్ కంట్రోలర్లు మరియు అలారం-సిస్టమ్ హ్యూమన్ డిటెక్టర్లకు అనుకూలం, సెన్సింగ్ ఫంక్షన్ అనుకూలీకరించదగినది, విస్తృత శ్రేణి యాక్సెస్ మరియు సెక్యూరిటీ అప్లికేషన్ల కోసం అద్భుతమైన పరిష్కారాన్ని అందిస్తుంది.
మోడల్:PD-DS1015
విచారణ పంపండి
| లో ప్యాకింగ్ జాబితా | Φ6 ప్లాస్టిక్ విస్తరణ
|
3x30 స్క్రూ
|
సూచన | కేబుల్ 1X
|
| పరిమాణం | 2X | 2X | 1X |
సెన్సార్ FFT అంకగణిత ప్రోగ్రామ్ ద్వారా రూపొందించబడింది మరియు దూరాన్ని గుర్తించడంలో మరియు వ్యతిరేక జోక్యం సామర్థ్యంలో అధిక ఖచ్చితత్వాన్ని కలిగి ఉంది.
అల్ట్రా చిన్న కొలత మరియు తక్కువ విద్యుత్ వినియోగాన్ని కలిగి ఉన్న ఒరిజినల్ ఓమ్రాన్ రిలేను ఉపయోగించడం. ఇది చిన్న అంతర్గత నిరోధకతను కలిగి ఉంటుంది
ఉష్ణోగ్రతకు సున్నితత్వం లేకుండా చేయడానికి. సాధారణ ఫోటోఎలెక్ట్రిక్-అవుట్పుట్ వాటి కంటే విశ్వసనీయత చాలా ఎక్కువ. ఇది అనుకూలంగా ఉంటుంది
వివిధ రకాల ఆటో-డోర్-కంట్రోలర్లు అలారం సిస్టమ్ల కోసం హ్యూమన్ డిటెక్టర్గా కూడా వర్తించవచ్చు.. అంతేకాకుండా, సెన్సింగ్ ఫంక్షన్ చేయవచ్చు
అనుకూలీకరించబడుతుంది. అటువంటి ఉత్పత్తుల సమయంలో సెన్సార్ ఉత్తమ ధర పనితీరును కలిగి ఉంటుంది.
| శక్తి మూలం | AC: 10-24V DC: 12-35V |
|
| స్టాండ్బై కరెంట్ | <15mA | |
| వర్కింగ్ కరెంట్ | 25mA సాధారణ విలువ | |
| అవుట్పుట్ కెపాసిటీ | 35V, 0.5A గరిష్టం | |
| అవుట్పుట్ వ్యవధి | 500ms | |
| HF వ్యవస్థ | 24.125GHz CW రాడార్，ISM బ్యాండ్ | |

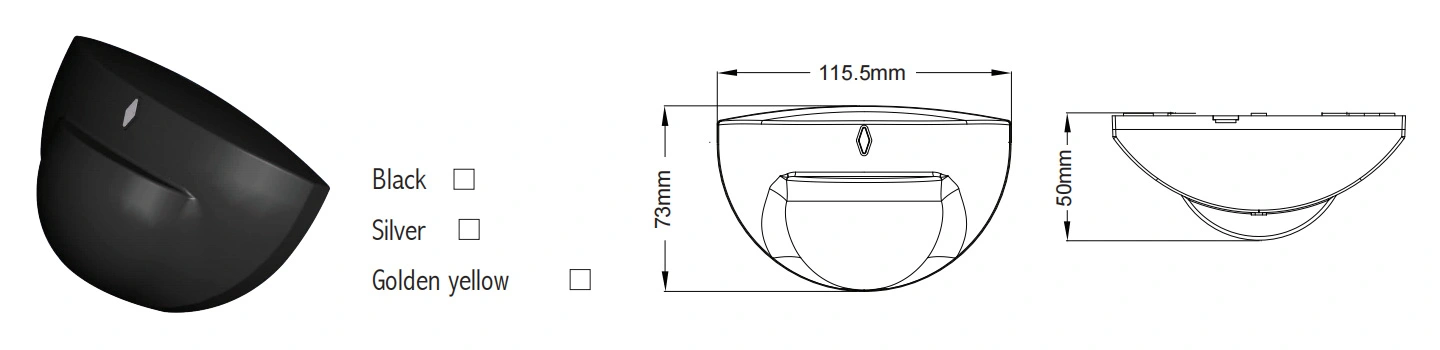

| కవర్ రంగు | నలుపు/వెండి/బంగారు పసుపు | |
| ఇన్స్టాలేషన్ సిట్ | గోడ సంస్థాపన | |
| మౌంటు ఎత్తు | 2.0 మీ నుండి 3.5 మీ | |
| డిటెక్షన్ కోణం | 90 ° (గోడ సంస్థాపన)ఇది తయారు చేయవచ్చు వినియోగదారుల డిమాండ్కు అనుగుణంగా | |
| గుర్తింపు పరిధి | 1 మీ (గరిష్ట సెన్సిబిలిటీ, భూమికి లంబంగా ప్రోబ్) 7మీ (గరిష్ట సెన్సిబిలిటీ, ప్రోబ్ ఫార్వర్డ్) |
|
| పని ఉష్ణోగ్రత | -20°C~50°C | |
| పని తేమ | <93%RH | |
1. అధిక-విశ్వసనీయత 24.125GHz K బ్యాండ్ మైక్రోవేవ్ రాడార్ సెన్సార్ మాడ్యూల్ను స్వీకరించండి.
2. వివిధ వాతావరణాలలో పని చేయండి (వేడి, తేమ, శబ్దం మరియు గాలులు. ఇతర కదిలే వస్తువుల జోక్యం లేకుండా, కదిలే కారు లేదా జంతువులు వంటివి పీల్చుకోండి)
3. చిన్న మరియు ఆచరణాత్మక డిజైన్, వివిధ రకాల సెన్సింగ్ డోర్ల కోసం విస్తృతంగా ఉపయోగించబడుతుంది.
4. ఆరోగ్యానికి హాని కలిగించని ప్రపంచ ఆరోగ్య సంస్థ అధునాతన సెన్సింగ్ టెక్నాలజీని స్వీకరించండి.

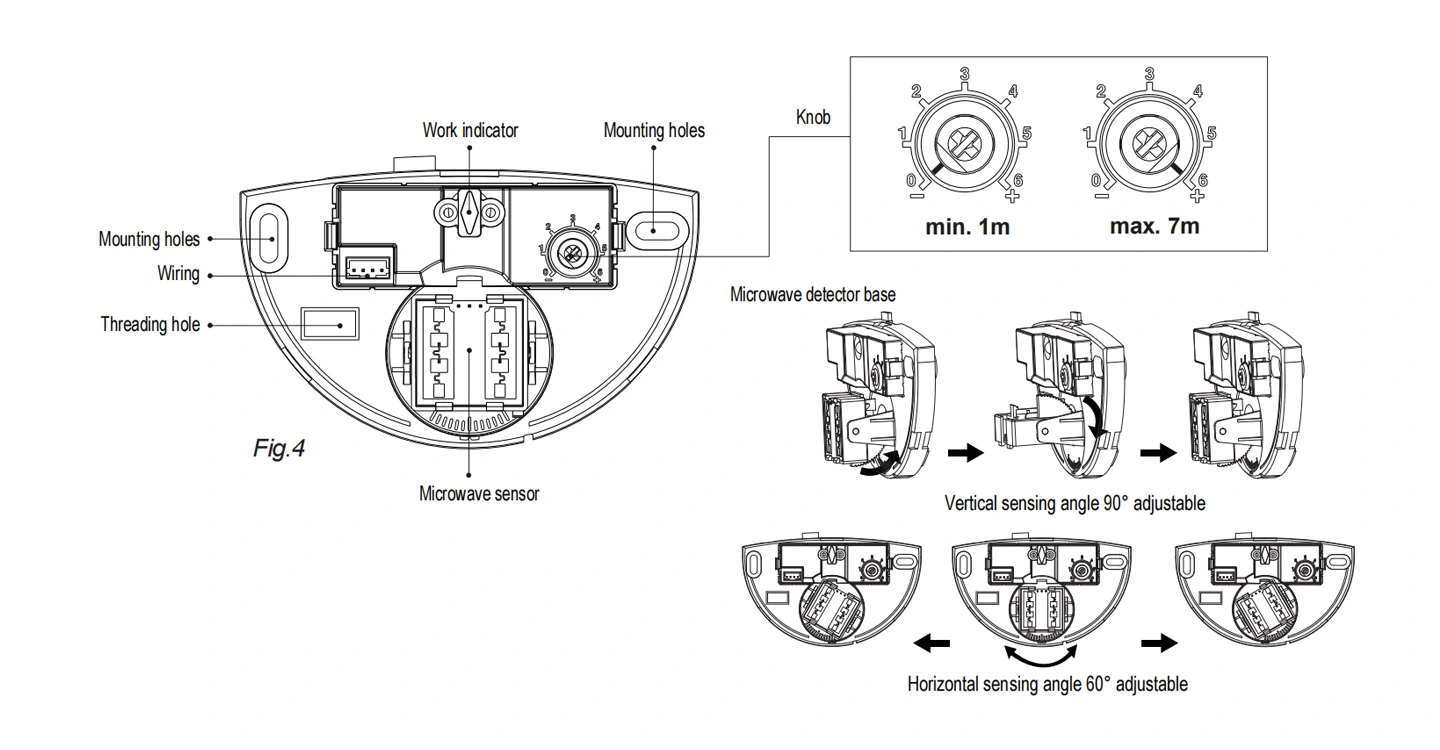

5. సెన్సింగ్ దూరం మరియు కోణాన్ని విభిన్న దృశ్యాల అవసరాలకు అనుగుణంగా సర్దుబాటు చేయవచ్చు.

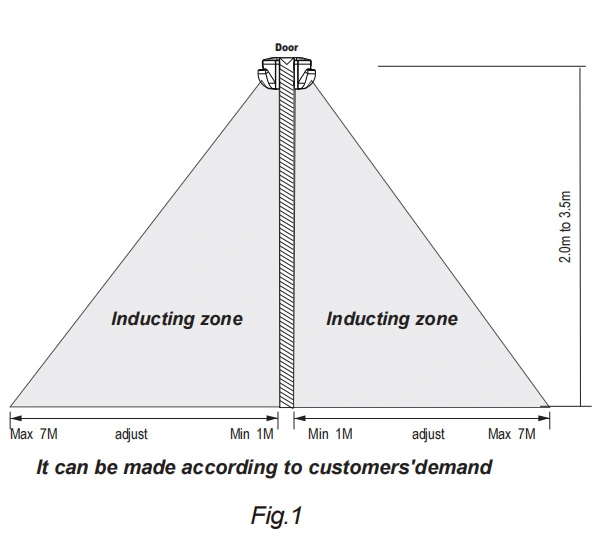

పూర్తిగా వ్యతిరేక సవ్యదిశలో తిరగడానికి కనిష్ట దూరం (సుమారు.1మీ), పూర్తిగా సవ్యదిశలో గరిష్టంగా (సుమారు.7మీ). వ్యక్తి యొక్క ఎత్తు ఉంటే,
ఫిగర్ మరియు కదిలే వేగం మార్పు, గుర్తింపు కూడా మారుతుంది, అంటే, అధిక వేగం తక్కువ గుర్తింపు దూరానికి దారి తీస్తుంది.
ఈ డిటెక్షన్ దూరం అనేది డిటెక్టర్ ముందు వైపున ఉన్నప్పుడు సర్దుబాటు చేసే దూరం. సెన్సార్ను ఇన్స్టాల్ చేసినప్పుడు, సెన్సింగ్ కోణాన్ని సర్దుబాటు చేస్తుంది
మరియు ఆచరణాత్మక దృశ్యం ప్రకారం దూరం. తలుపు తెరవడానికి తగినంత సెన్సింగ్ దూరాన్ని నిర్ధారించుకోండి. ఎక్కువ సెన్సింగ్ని సెట్ చేయవద్దు
దారిలో వెళ్లే వ్యక్తులు లేదా కారు నుండి డోర్కు తప్పుగా ట్రిగ్గర్ అయినట్లయితే దూరం.
గమనిక: ఈ ఉత్పత్తిని ఉపయోగిస్తున్నప్పుడు, దయచేసి సున్నితత్వాన్ని (గుర్తింపు పరిధి) తగిన విలువకు సర్దుబాటు చేయండి, కానీ నివారించేందుకు గరిష్టంగా
ఊదడం ఆకులు & కర్టెన్లు, చిన్న జంతువులు లేదా జోక్యం ద్వారా తప్పు కదలికను సులభంగా గుర్తించడం వల్ల అసాధారణ ప్రతిచర్య
పవర్ గ్రిడ్ & ఎలక్ట్రికల్ పరికరాలు. పైన పేర్కొన్నవన్నీ లోపం ప్రతిచర్యకు దారితీస్తాయి. ఉత్పత్తి సాధారణంగా పని చేయనప్పుడు,
దయచేసి సున్నితత్వాన్ని సముచితంగా తగ్గించడానికి ప్రయత్నించండి, ఆపై దాన్ని పరీక్షించండి. మానవ కదలిక సెన్సార్ ఇండక్షన్కు కారణమవుతుంది, కాబట్టి మీరు కింద ఉన్నప్పుడు
ఫంక్షన్ టెస్టింగ్, దయచేసి ఇండక్షన్ ప్రాంతాన్ని వదిలివేయండి మరియు సెన్సార్ నిరంతర పనిని నిరోధించడానికి కదలిక చేయవద్దు.

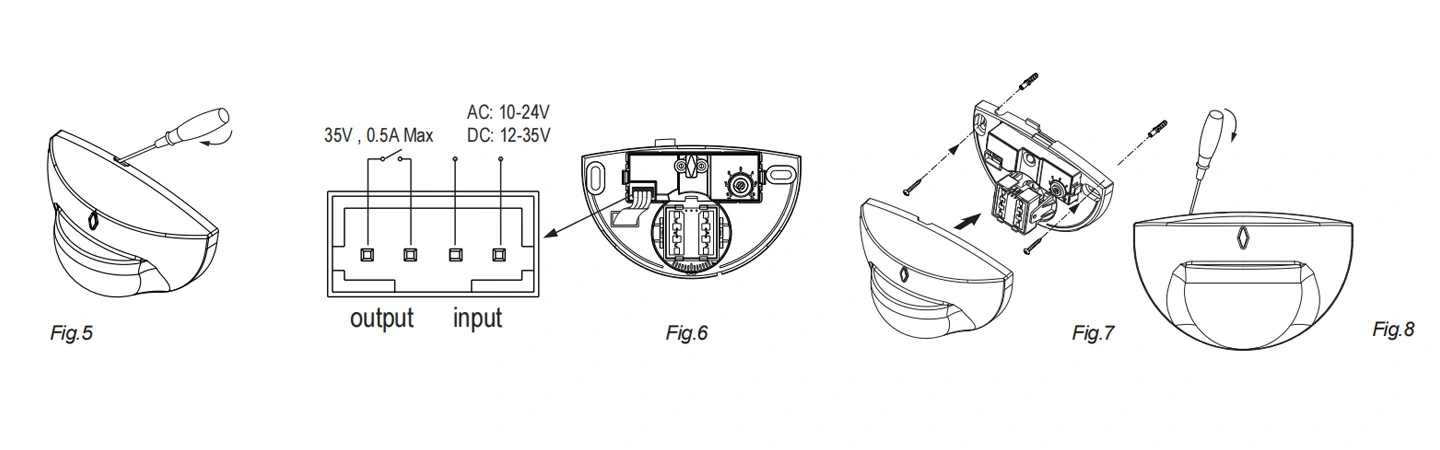

దశ1 మీరు ఉత్పత్తిని ఇన్స్టాల్ చేసే ముందు కవర్ను తీసివేయండి.(Fig5 వలె.)
దశ 2 మీరు ఉత్పత్తిని ఎక్కడ ఇన్స్టాల్ చేయాలనుకుంటున్నారో నిర్ణయించిన తర్వాత పెన్సిల్తో రంధ్రం స్థానాన్ని గుర్తించండి.
గమనిక: ఇది చెక్క గోడ అయితే, ప్లాస్టిక్ విస్తరణ స్క్రూను ఉపయోగించాల్సిన అవసరం లేదు, స్క్రూడ్రైవర్తో స్క్రూను బిగించండి.
దశ 3 ఎలక్ట్రిక్ డ్రిల్తో పెన్సిల్ గుర్తు ఉన్న గోడలపై రంధ్రాలు వేయండి మరియు రంధ్రం లోపల ప్లాస్టిక్ విస్తరణను పొందండి.
దశ 4 కేబుల్ ఎంట్రీ ఓపెనింగ్స్ ద్వారా ఉత్పత్తికి కేబుల్ కనెక్ట్ చేయండి.(Fig6 వలె.)
దశ5 స్క్రూలను ఉపయోగించి ఎంచుకున్న స్థానంపై బేస్ను ఇన్స్టాల్ చేయండి మరియు నాబ్ను సర్దుబాటు చేయండి.(Fig7 వలె.)
దశ 6 గోడపై ఇన్స్టాల్ చేయబడిన బేస్కు కవర్ను బిగించండి.(Fig7 వలె.)
ఇన్స్టాలేషన్ తర్వాత సెనార్ను సర్దుబాటు చేయడానికి తెరవండి: కవర్ మరియు బేస్ మధ్య ఉన్న జాయింట్లోకి స్క్రూడ్రైవర్ని ఇన్సర్ట్ చేయండి మరియు కవర్ను ప్రై చేయండి. (Fig.8)
కింది పరిస్థితులు లోపం ప్రతిచర్యకు దారితీస్తాయి.
1, రాకింగ్ ఆబ్జెక్ట్పై ఇన్స్టాల్ చేయడం వల్ల ఎర్రర్ రియాక్షన్కి దారి తీస్తుంది.
2, గాలి ద్వారా ఎగిరిన వణుకుతున్న కర్టెన్ లోపం ప్రతిచర్యకు దారి తీస్తుంది. దయచేసి ఇన్స్టాల్ చేయడానికి తగిన స్థలాన్ని ఎంచుకోండి.
3, ట్రాఫిక్ రద్దీగా ఉండే చోట ఇన్స్టాల్ చేయడం వల్ల ఎర్రర్ రియాక్షన్కి దారి తీస్తుంది.
4, సమీపంలోని కొన్ని పరికరాల ద్వారా ఉత్పత్తి చేయబడిన స్పార్క్స్ లోపం ప్రతిచర్యకు దారి తీస్తుంది.
