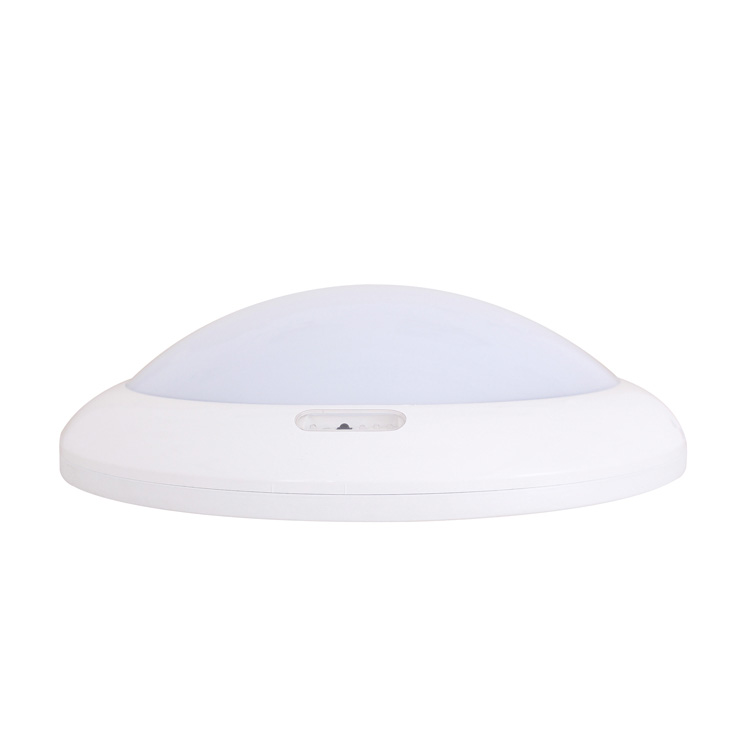

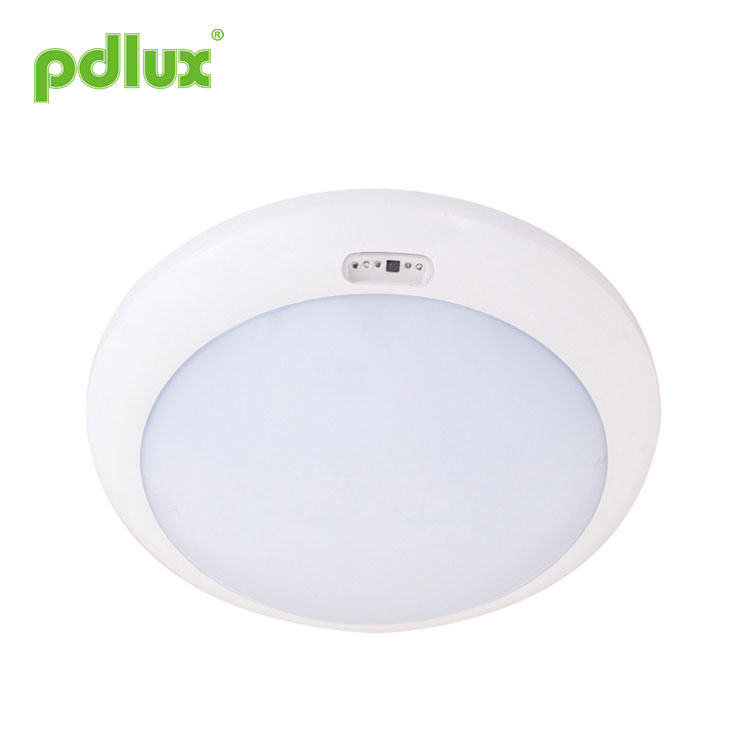

360 డిగ్రీ మైక్రోవేవ్ మోషన్ సెన్సార్ LED సీలింగ్ లాంప్

PD-LED2038-D మైక్రోవేవ్ సెన్సార్ లైట్ ఇన్‌స్ట్రక్షన్

సారాంశం

ఇది కొత్తగా రూపొందించబడిన ఇంటెలిజెంట్ సీలింగ్ మౌంట్ మైక్రోవేవ్ సెన్సార్ LED లైట్, అత్యవసర సమయంలో విద్యుత్ సరఫరా యొక్క అదనపు ఫంక్షన్‌తో. లైటింగ్ AC డైరెక్ట్ పవర్ లేదా బ్యాటరీ బ్యాకప్ ద్వారా స్వయంచాలకంగా నిర్వహించబడుతుంది, అంటే విద్యుత్ వైఫల్యం అయినప్పుడు, 4 వాట్ల విద్యుత్ సరఫరాకు బ్యాటరీ బ్యాకప్ బాధ్యత వహిస్తుంది. బ్యాటరీ బ్యాకప్ సెన్సార్ ఎనర్జీ-పొదుపు మోడ్‌లో 3 గంటల కంటే ఎక్కువ లేదా అంతకంటే ఎక్కువ విద్యుత్‌ని నిరంతరం సరఫరా చేయగలదు. ఇది కారిడార్, వాషింగ్ రూమ్, ఎలివేటర్ లాబీ మొదలైన వాటిలో విస్తృతంగా వర్తించబడుతుంది.

ఈ ఉత్పత్తి రెండు కాన్ఫిగరేషన్‌లతో రూపొందించబడింది: ఒకటి అత్యవసర సమయంలో పవర్‌ను సరఫరా చేసే ఫంక్షన్‌తో కూడిన సెన్సార్ ల్యాంప్ మరియు మరొకటి ఎమర్జెన్సీ ఫంక్షన్ లేని ఇంటెలిజెంట్ సెన్సార్ ల్యాంప్. మీరు ఆచరణాత్మక అవసరాలకు అనుగుణంగా కొనుగోలు చేయవచ్చు. కానీ చాలా సందర్భాలలో, మునుపటిదాన్ని ఎంచుకోవడం అవసరం మరియు తెలివైనది, అందుకోసం అప్పుడప్పుడు విద్యుత్తు అంతరాయాలు ఇబ్బందిని కలిగిస్తాయి లేదా ప్రమాదాన్ని కూడా కలిగిస్తాయి.

స్పెసిఫికేషన్లు

శక్తి మూలం: 220-240V/AC 50Hz
రేట్ చేయబడిన LED: 26W గరిష్టం.(AC)
4W గరిష్టం.(DC)
ఛార్జింగ్ పవర్: 4W గరిష్టం.
HF సిస్టమ్: 5.8GHz
బ్యాటరీ: 7.4V / 2000mAH లిథియం బ్యాటరీ
నిరంతర ప్రకాశం సమయం: ≥180నిమి
(బ్యాటరీ విద్యుత్ సరఫరా చేసినప్పుడు)
ప్రసార శక్తి: <0.2mW
సమయ సెట్టింగ్: 8సె నుండి 12నిమి (సర్దుబాటు)
గుర్తింపు పరిధి: 1-8మీ (రేడీ.) (సర్దుబాటు)
కాంతి నియంత్రణ: 10-2000LUX(సర్దుబాటు)
గుర్తింపు కోణం: 360°
ఇన్‌స్టాలేషన్ ఎత్తు: 2.5-3.5మీ (సీలింగ్ మౌంట్)
పని ఉష్ణోగ్రత:-20~+55℃
LED పరిమాణం: 96PCS
LED లక్షణాలు: FM-3528WNS

సెన్సార్ సమాచారం

ఫంక్షన్

సూచిక ఫంక్షన్

① ఆన్ : దీపం పని చేస్తూనే ఉంటుంది, సూచిక మినుకుమినుకుమంటుంది;
ఆఫ్: దీపం పనిచేయడం ఆగిపోతుంది, సూచిక ఆఫ్;
ఆటో: సెన్సార్ ఆటో-డిటెక్టింగ్ మోడ్‌లోకి ప్రవేశిస్తుంది, సూచిక నిరంతరం ఆన్‌లో ఉంటుంది.
② ఆప్టికల్ సెన్సార్.
③ ఇన్‌ఫ్రారెడ్ రిమోట్ రిసీవర్.
④ ఛార్జ్ చేస్తున్నప్పుడు సూచిక లైట్లు మరియు పూర్తిగా ఛార్జ్ అయినప్పుడు ఆఫ్ చేయండి.
⑤ పూర్తి బ్యాటరీ, సూచిక లైట్లు.
⑥ AC పవర్‌కి కనెక్ట్ చేసినప్పుడు, సూచిక లైట్లు.
తప్పు సూచన: ⑤ సూచిక నిరంతరం ఆన్ ; ④ ఇండికేటర్ మినుకుమినుకుమంటోంది, అంటే బ్యాటరీ లేదు లేదా బ్యాటరీ పగిలిపోతుంది.

విధానం ఒకటి: పొటెన్షియోమీటర్

మీ అవసరాన్ని తీర్చడానికి ముందు విలువలను సర్దుబాటు చేయడానికి సమయం పట్టవచ్చు.

గుర్తింపు పరిధి సెట్టింగ్ (సున్నితత్వం)

డిటెక్షన్ పరిధి అనేది 2.5 మీటర్ల ఎత్తులో ఇన్‌స్టాల్ చేసినప్పుడు భూమిపై ఉండే సుమారు వృత్తం యొక్క రేడియాలను వివరించడానికి ఉపయోగించే పదం. నాబ్‌ను పూర్తిగా యాంటీ-క్లాక్‌వైజ్‌గా తిప్పడానికి కనిష్ట పరిధి： (సుమారు.1మీ రేడియాలు), పూర్తిగా సవ్యదిశలో గరిష్టంగా (సుమారు.8మీ రేడియాలు) ఉంటుంది.

గమనిక: 1.6m~1.7m ఎత్తు మధ్య ఉన్న వ్యక్తి మరియు 1.0~1.5m/సెకను వేగంతో కదిలే వ్యక్తి విషయంలో ఎగువ గుర్తింపు పరిధిని పొందవచ్చు. వ్యక్తి యొక్క పొట్టితనాన్ని, బొమ్మ మరియు కదిలే వేగం మారితే, గుర్తింపు పరిధి కూడా మారుతుంది.
వివిధ సందర్భాల్లో, లైట్ల సున్నితత్వం నిర్దిష్ట విచలనాన్ని కలిగి ఉంటుంది.

పవర్ నెట్‌వర్క్ పల్స్ ఉత్పత్తుల జోక్యాన్ని నిరోధించే పరిష్కారాలు:
ప్రాంతీయ జోక్యం పవర్ నెట్‌వర్క్ యొక్క వ్యత్యాసం కారణంగా, జోక్యం యొక్క పల్స్ అనిశ్చితంగా ఉంది, కాబట్టి వినియోగదారుని ఉపయోగించినప్పుడు సెన్సిటివ్‌ని గరిష్టంగా సర్దుబాటు చేయమని సూచించబడదు. సూచన:దయచేసి సెన్సిటివ్‌ని తగిన దూరంలో ఇన్‌స్టాల్ చేయండి మరియు సర్దుబాటు చేయండి, సెట్ చేయవద్దు తప్పుగా పనిచేయకుండా నిరోధించడానికి గరిష్ట సున్నితత్వం.

గమనిక: ఈ ఉత్పత్తిని ఉపయోగిస్తున్నప్పుడు, దయచేసి సున్నితత్వాన్ని (గుర్తింపు పరిధి) సముచితమైన విలువకు సర్దుబాటు చేయండి, కానీ ఊదడం ఆకులు & కర్టెన్‌లు, చిన్న జంతువులు లేదా శక్తి యొక్క అంతరాయంతో తప్పుడు కదలికను సులభంగా గుర్తించడం వల్ల కలిగే అసాధారణ ప్రతిచర్యను నివారించడానికి గరిష్టంగా. గ్రిడ్ & విద్యుత్ పరికరాలు. పైన పేర్కొన్నవన్నీ ఎర్రర్ రియాక్షన్‌కి దారి తీస్తాయి. ఉత్పత్తి సాధారణంగా పని చేయనప్పుడు, దయచేసి సున్నితత్వాన్ని సముచితంగా తగ్గించడానికి ప్రయత్నించండి, ఆపై దాన్ని పరీక్షించండి.

మైక్రోవేవ్ మెటల్ ద్వారా ప్రతిబింబిస్తుంది మరియు గుర్తించే పరిధి గుణించబడుతుంది, సున్నితత్వం పెరుగుతుంది. ఉక్కు-నిర్మాణ భవనాలలో ఇన్‌స్టాల్ చేయబడిన వారికి, మీరు సున్నితత్వాన్ని సముచితంగా తగ్గించడం మంచిది. ఉత్పత్తులు ఒకదానికొకటి 4 మీటర్ల కంటే ఎక్కువ ఇన్‌స్టాల్ చేయబడాలి, లేకుంటే వాటి మధ్య జోక్యం లోపం చర్యకు కారణమవుతుంది.

సమయం సెట్టింగ్

దీనిని 8 సెకన్లు (పూర్తిగా వ్యతిరేక సవ్యదిశలో తిరగండి) నుండి 12 నిమిషాల వరకు (పూర్తిగా సవ్యదిశలో తిరగండి) నిర్వచించవచ్చు. ఈ సమయం ముగిసేలోపు ఏదైనా కదలిక కనుగొనబడితే, టైమర్ మళ్లీ ప్రారంభమవుతుంది. గుర్తించే పరిధిని సర్దుబాటు చేయడానికి మరియు నడక పరీక్షను నిర్వహించడానికి తక్కువ సమయాన్ని ఎంచుకోవాలని సిఫార్సు చేయబడింది.

గమనిక: లైట్ ఆటో ఆఫ్ అయినప్పుడు, సెన్సార్ మరొక కదలికను గుర్తించడానికి సిద్ధంగా ఉండటానికి 1 సెకను పడుతుంది, అంటే 1 సెకన్ల తర్వాత గుర్తించబడిన సిగ్నల్ మాత్రమే లైట్ ఆటో-ఆన్ అవుతుంది.

ఇది ప్రధానంగా సిగ్నల్ గుర్తించబడిన క్షణం నుండి ఆలస్య సమయాన్ని సర్దుబాటు చేయడం మరియు లైట్ ఆటో-ఆఫ్ అయ్యే వరకు లైట్ ఆటో-ఆన్ చేయడం కోసం. మీరు మీ ఆచరణాత్మక అవసరానికి ఆలస్యం సమయాన్ని నిర్వచించవచ్చు. మైక్రోవేవ్ సెన్సార్ నిరంతర సెన్సింగ్ ఫంక్షన్‌ను కలిగి ఉన్నందున, అంటే, ఆలస్య సమయం ముగిసేలోపు ఏదైనా కదలిక కనుగొనబడితే, అది టైమర్‌ని మళ్లీ ప్రారంభించి, లైట్ ఆన్‌లో ఉంచుతుంది కాబట్టి మీరు శక్తి ఆదా కోసం ఆలస్యం సమయాన్ని తగ్గించడం మంచిది. గుర్తించే పరిధిలో మనుషులు ఉంటే మాత్రమే. అందువల్ల, ఇన్‌స్టాలేషన్ పరీక్షను నిర్వహిస్తున్నప్పుడు, ఆలస్యం సమయం గుణించడాన్ని నివారించడానికి కదలికను గుర్తించే పరిధి నుండి ఉంచాలని మేము మీకు సూచిస్తున్నాము.

కాంతి నియంత్రణ సెట్టింగ్

దీనిని 10-2000 LUX పరిధిలో నిర్వచించవచ్చు. నాబ్‌ను పూర్తిగా యాంటీ క్లాక్‌వైజ్‌గా మార్చడానికి 10 లక్స్, పూర్తిగా క్లాక్‌వైజ్ దాదాపు 2000 లక్స్. డిటెక్షన్ జోన్‌ను సర్దుబాటు చేస్తున్నప్పుడు మరియు పగటిపూట నడక పరీక్షను నిర్వహించేటప్పుడు, మీరు నాబ్‌ను పూర్తిగా సవ్యదిశలో తిప్పాలి.

LUX నాబ్ యాంబియంట్ ఇల్యూమినేషన్‌ని సర్దుబాటు చేయడానికి ఉపయోగించబడుతుంది, అంటే కస్టమర్‌లు తమ అవసరానికి తగిన విలువను నిర్వచించగలరు.

ఇన్‌స్టాలేషన్ స్థానం:
1, దీపం లోపల ఆప్టికల్ సెన్సార్ ఉంది (అంజీర్.4 వలె), ఇన్‌స్టాలేషన్ సమయంలో, సూర్యరశ్మి తగినంతగా ఉన్న చోటికి దాన్ని తిప్పాలి. అదే సమయంలో, ఇది ఇతర కాంతి వనరులకు దూరంగా ఉండాలి, ఇది తీర్పును ప్రభావితం చేస్తుంది పరిసర ప్రకాశానికి ఆప్టికల్ సెన్సార్.
2, ఇన్‌స్టాలేషన్ లొకేషన్ మరియు యాంబియంట్ ఇల్యూమినేషన్‌పై వేర్వేరు వ్యక్తులకు వేర్వేరు డిమాండ్ ఉంటుంది, LUX విలువ భిన్నంగా ఉంటుంది. మీ అవసరానికి అనుగుణంగా విలువను సర్దుబాటు చేయడానికి సమయం పడుతుంది.
గమనిక: సూర్యరశ్మి తగినంతగా ఉన్న చోట ఆప్టికల్ సెన్సార్‌ను తిరగండి (fig.5 వలె).

గమనిక: దయచేసి మూడు ఫంక్షనల్ బటన్‌లను అధికంగా సర్దుబాటు చేయవద్దు. అంటే మూడు ఫంక్షనల్ బటన్‌లు నేరుగా కాంపోనెంట్‌లకు కనెక్ట్ చేయబడినందున, ప్రతి మూడు భాగాలలో ఒక చిన్న స్టాపర్ ఉంటుంది, మీరు బటన్‌లను ప్రారంభం నుండి చివరి వరకు సర్దుబాటు చేసినప్పుడు, అధిక మలుపు స్టాపర్‌ను పాడు చేస్తుంది మరియు 360°కి దారి తీస్తుంది. నాన్ స్టాప్ చుట్టూ తిరగండి. సర్దుబాటు పరిధి పరిమితి 270°, దయచేసి దీనిపై శ్రద్ధ వహించండి.

విధానం రెండు: రిమోట్ కంట్రోల్

ఆన్: ఆన్ నొక్కండి, కనెక్ట్ చేయబడిన లోడ్ 6 గంటల పాటు పని చేస్తూనే ఉంటుంది, ఆపై ఆటోమేటిక్‌గా ఆటో మోడ్‌కి మారుతుంది.
ఆఫ్: ఆఫ్ నొక్కండి, కనెక్ట్ చేయబడిన లోడ్ 6 గంటల పాటు ఆఫ్ చేయబడుతుంది, ఆపై ఆటోమేటిక్‌గా ఆటో మోడ్‌కి మారుతుంది.
ఆటో: ఆటోను నొక్కండి, సెన్సార్ ఆటో-డిటెక్టింగ్ మోడ్‌లోకి ప్రవేశిస్తుంది, అంటే సిగ్నల్ కనుగొనబడినప్పుడు మరియు పరిసర కాంతి తీవ్రత ప్రీసెట్ విలువ కంటే తక్కువగా ఉన్నప్పుడు, లోడ్ పని చేస్తుంది.

స్నేహపూర్వక రిమైండర్: దాని పనితీరును నిర్వచించడానికి రెండు మర్యాదలు ఉన్నాయి మరియు చివరి నిర్వచనం ప్రభావవంతంగా ఉంటుంది మరియు సెన్సార్ రీస్టార్ట్ అయినప్పటికీ చెల్లుబాటు అవుతుంది.

సంస్థాపన విధానం

గమనిక: దయచేసి క్రింది సాధనాలను తీసుకురండి

• దశ 1 దీపాన్ని రెండు భాగాలుగా విభజించండి: A మరియు B.

• Step2 నాబ్‌లను ఆదర్శ పరిస్థితులకు మార్చండి
(దయచేసి పైన పేర్కొన్న FUNCTION భాగం ప్రకారం సెట్టింగ్‌లను నిర్వచించండి.).
• Step3 డ్రిల్లింగ్ మార్క్ చేయడానికి ఉత్పత్తి యొక్క ఆధారాన్ని పైకప్పుపై ఉంచండి (Fig.8 వలె)
• Step4 మీరు మార్క్ చేసిన ప్రదేశంలో ఉత్పత్తిని ఇన్‌స్టాల్ చేయండి (Fig.9 వలె)
ఉత్పత్తులు ఒకదానికొకటి 4 మీటర్ల కంటే ఎక్కువ ఇన్‌స్టాల్ చేయబడాలి, లేకపోతే వాటి మధ్య జోక్యం లోపం చర్యకు కారణం అవుతుంది.

• Step5 మీరు డ్రిల్ చేసే రంధ్రంలోకి ప్లాస్టిక్ విస్తరణ స్క్రూను నాక్ చేయండి (Fig.10 వలె)
• Step6 వైరింగ్‌పై కనెక్ట్ చేయడానికి లైన్ రంధ్రం ద్వారా పవర్ లైన్‌ను ఉంచండి (Fig.11 వలె)

• Step7 ఎంచుకున్న ప్రదేశంలో ఉత్పత్తి యొక్క ఆధారాన్ని స్క్రూలతో సరిచేయండి (Fig.12 వలె)

• Step8 లాంప్‌షేడ్‌ను సవ్యదిశలో బేస్‌లోకి తిప్పండి.ఇన్‌స్టాలేషన్ పూర్తయింది. (Fig.13 వలె)

తప్పు మరియు పరిష్కారం

1.అన్ని సీల్స్ స్థానంలో ఇన్‌స్టాల్ చేయబడినప్పుడు సీరియల్‌లోని LEDS పని చేస్తుంది.
2.దయచేసి పవర్ ఆన్ చేసినప్పుడు ఇతర దీపాలను తీసివేయవద్దు లేదా దానితో కనెక్ట్ చేయవద్దు.
3.సీరియల్‌లోని LEDS పాడైపోయినప్పుడు, అదే రేటింగ్ LEDSని ఉపయోగించి రిపేర్ చేయడానికి మీకు అనుభవజ్ఞుడైన టెక్నీషియన్ అవసరం.

●దయచేసి ప్రొఫెషన్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
●దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
●భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్‌ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
●సక్రమమైన ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.

మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు పనికిరాకుండా ఉండటానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, దీని వలన కొన్ని సమస్యలు వస్తాయి.
డిజైన్ చేస్తున్నప్పుడు, మేము అనవసరమైన డిజైన్‌లకు శ్రద్ధ చూపాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను స్వీకరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
