5.8GHz మైక్రోవేవ్ రాడార్ సెన్సార్ స్విచ్
5.8GHz మైక్రోవేవ్ రాడార్ సెన్సార్ స్విచ్ భద్రతా రక్షణ లేదా ఇంధన ఆదా కోసం పాసేజ్వే, వాష్రూమ్, ఎలివేటర్, గృహ లేదా ఇతర పబ్లిక్ ఏరియాల్లో విస్తృతంగా వర్తించబడుతుంది. ఇది అనేక సాంకేతిక పేటెంట్లను కలిగి ఉంది మరియు మీ తెలివైన జీవనానికి సరైన ఎంపిక.

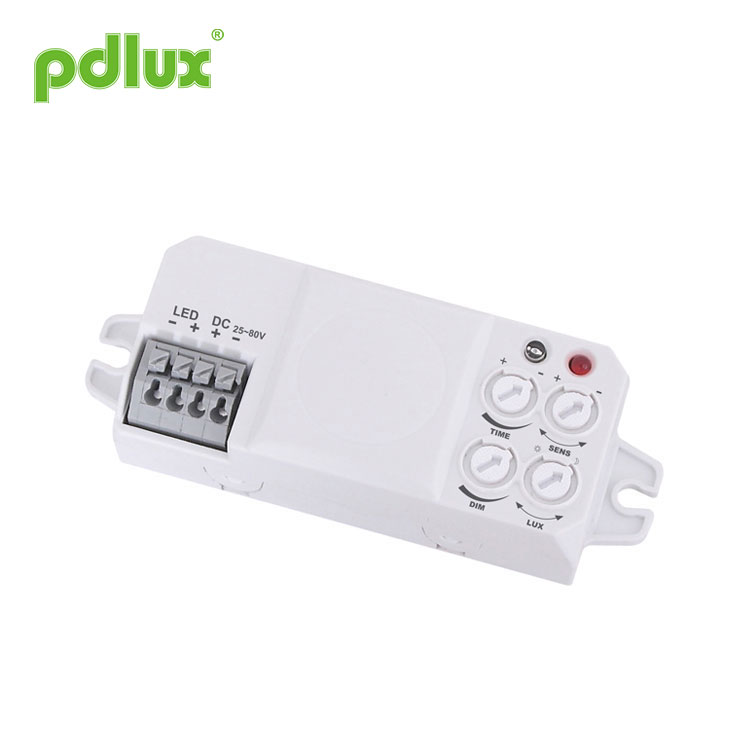

మోడల్:PD-MV1017MD-B
విచారణ పంపండి
సారాంశం
PD-MV1017MD-B అనేది హై-ప్రెసిషన్ డిజిటల్ మైక్రోవేవ్ సెన్సార్, దీని గుర్తింపు పరిధి 360° మరియు పని చేసే ఫ్రీక్వెన్సీ 5.8GHz. ఇది సంకేతాలను విడుదల చేయడానికి & స్వీకరించడానికి డాప్లర్ సూత్రాన్ని వర్తిస్తుంది. ఇది MCU (మైక్రో కంట్రోల్ యూనిట్)ని స్వీకరిస్తుంది, ఇది దాని ఖచ్చితత్వాన్ని బాగా పెంచుతుంది మరియు దాని తప్పు రేటును తగ్గిస్తుంది. ఇది ప్రదర్శనలో సున్నితమైనది మరియు నిర్మాణంలో కాంపాక్ట్. ఇది స్వతంత్రంగా లోడ్లకు అనుసంధానించబడి ఉంటుంది లేదా నాన్-మెటల్ లాంప్షేడ్తో లైటింగ్ల లోపల సులభంగా ఇన్స్టాల్ చేయబడుతుంది. భద్రతా రక్షణ లేదా ఇంధన ఆదా కోసం ఇది పాసేజ్వే, వాష్రూమ్, ఎలివేటర్, గృహ లేదా ఇతర బహిరంగ ప్రదేశాలలో విస్తృతంగా వర్తించబడుతుంది. ఇది అనేక సాంకేతిక పేటెంట్లను కలిగి ఉంది మరియు మీ తెలివైన జీవనానికి సరైన ఎంపిక.
లక్షణాలు
1.నాన్-రేడియేషన్ హాని: దీని ట్రాన్స్మిటర్ శక్తి 0.3mW కంటే తక్కువ, ఇది మానవ శరీరానికి ఎటువంటి హాని చేయదు.
2.LED ప్రత్యేక మసకబారిన సెన్సార్: మోషన్ సిగ్నల్ లేకుండా రాత్రి సమయంలో ఆటో స్టార్ట్ డిమ్మింగ్ మోడ్; పరిసర కాంతి 100 లక్స్ కంటే ఎక్కువగా ఉన్నప్పుడు ఆటో నిష్క్రమణ.
3.శాతం మసకబారగల పరిధి: 0%~10%.
స్పెసిఫికేషన్లు
శక్తి మూలం: DC 25-80V అవుట్పుట్ కరెంట్: <3A ప్రసార శక్తి: <0.3mW పని ఉష్ణోగ్రత: -15°C~+70°C రక్షణ స్థాయి: IP20, క్లాస్ 2 ఇన్స్టాలేషన్ సిట్: ఇండోర్, సీలింగ్ మౌంటు |
HF సిస్టమ్: 5.8GHz CW ఎలక్ట్రిక్ వేవ్, ISM బ్యాండ్ గుర్తింపు కోణం: 360°(సీలింగ్ మౌంటు) గుర్తింపు పరిధి: 1-8మీ (రేడీ.) (సర్దుబాటు) గరిష్టంగా 18మీ. (సర్దుబాటు)(గోడ మౌంటు) సమయ సెట్టింగ్: 8సె-12నిమి, (సర్దుబాటు) కాంతి నియంత్రణ: 10-1000LUX, (సర్దుబాటు) |
సెన్సార్ సమాచారం
అప్లికేషన్లు
మైక్రోవేవ్ గాజు, ప్లాస్టిక్ మరియు కలపలోకి చొచ్చుకుపోగలదు, అందువలన మైక్రోవేవ్ సెన్సార్ను మెటల్ కాని నీడలో అమర్చవచ్చు. ఉదాహరణకు, LED లైటింగ్లలోని అప్లికేషన్, క్రింద చూపిన విధంగా కనెక్షన్ చేస్తే మాత్రమే మీరు సాధారణ LED లైటింగ్లను ఆటో-సెన్సింగ్గా మార్చగలరు.

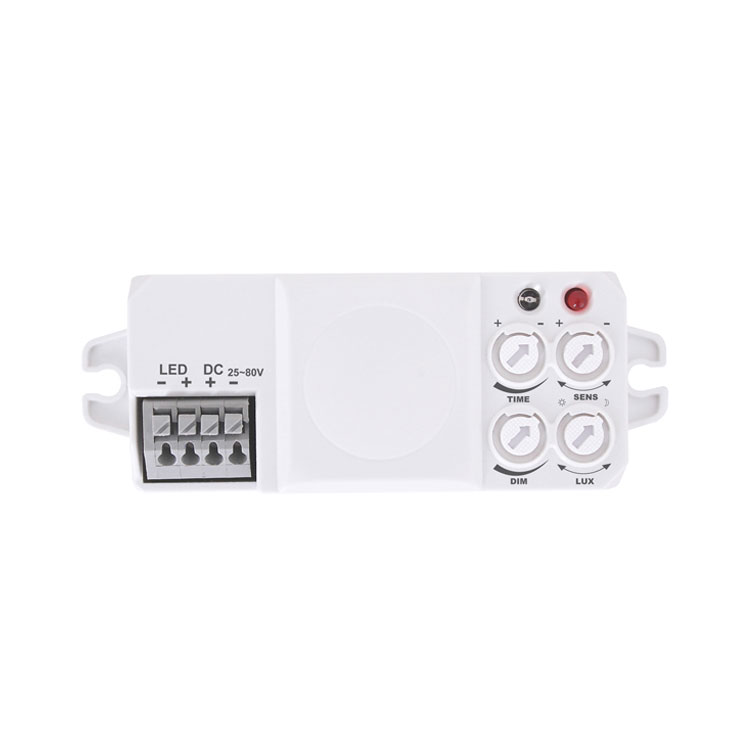

కనెక్షన్ ఎలా చేయాలి:
LED “+” “-”: LED ప్యానెల్కి కనెక్ట్ చేయండి
DC“+” “-”: DC పవర్కి కనెక్ట్ చేయండి (DC 25~80V)
LED డ్రైవ్ పవర్ అవసరాలు: అవుట్పుట్ వోల్టేజ్ పరిధి 25~80V మధ్య ఉంటుంది, 100W లోపల శక్తితో స్థిరమైన విద్యుత్ సరఫరా.
నోటీసు:సెన్సార్ కారణంగా డ్రైవర్ పవర్ అవుట్పుట్తో కనెక్ట్ చేయబడింది మరియు కాంతిని సర్దుబాటు చేయడానికి PWMని ఉపయోగిస్తుంది, కాబట్టి ఇది డ్రైవర్ పవర్ సప్లై మోడ్కి ప్రత్యేక అవసరాలు కలిగి ఉంటుంది. సాధారణంగా ప్రస్తుత నమూనా LED డ్రైవర్తో ఇన్స్టాల్ చేయబడుతుంది. కాంతి అస్థిరంగా లేదా తక్కువ ప్రకాశంతో పనిచేసినట్లయితే, అది సెన్సార్తో సరిపోలని LED డ్రైవర్ కారణంగా ఉంటుంది. కాబట్టి వినియోగదారు తప్పనిసరిగా సెన్సార్తో తగిన డ్రైవర్ను ఎంచుకోవాలి.
మీరు కాంతి ప్రకాశవంతంగా వెలుగుతున్నట్లు మరియు నెమ్మదిగా తగ్గుతోందని లేదా టెస్టింగ్ సమయంలో తక్కువ ప్రకాశంలో స్ట్రోబ్ దృగ్విషయాన్ని కలిగి ఉంటే. ఇది సెన్సార్ నుండి సమస్య కాదు, డ్రైవింగ్ పవర్ సెన్సార్తో సరిపోలడం లేదు, దయచేసి పరిష్కరించడానికి డ్రైవర్ను భర్తీ చేయండి పరిస్థితి.
విధానం ఒకటి: పొటెన్షియోమీటర్
మీ అవసరాన్ని తీర్చడానికి ముందు విలువలను సర్దుబాటు చేయడానికి సమయం పట్టవచ్చు.
LED సూచిక:
(1) మీరు పొటెన్షియోమీటర్ల ఏదైనా సర్దుబాటు చేసినప్పుడు, LED సూచిక లైట్లు ఆన్ చేయబడతాయి.
(2) మీరు పొటెన్షియోమీటర్లలో ఏదైనా సర్దుబాటు చేసినప్పుడు, సర్దుబాటు పూర్తయిన తర్వాత 1 సెకను LED సూచిక రెండుసార్లు మెరుస్తుంది మరియు ఆపివేయబడుతుంది, అప్పుడు సిస్టమ్ సర్దుబాటుకు ఖచ్చితమైన ఫంక్షన్ను గుర్తుపెట్టుకుంటుంది మరియు స్వయంచాలకంగా గణిస్తుంది.
శ్రద్ధ వహించండి!
పొటెన్షియోమీటర్లను తిప్పుతున్నప్పుడు నిదానంగా ఉండండి, ఈ ప్రక్రియలో, ఇది సర్దుబాటు తర్వాత ఖచ్చితమైన ఫంక్షన్ను స్వయంచాలకంగా గణిస్తుంది. లేకపోతే, మీరు సర్దుబాటుకు సరైన పనితీరును కోల్పోతారు.
(1) సమయ సెట్టింగ్ | |
మోషన్ సిగ్నల్ గుర్తించబడినప్పుడు, LED ల్యాంప్ నియంత్రించబడుతుంది ఆటో ఆన్ అవుతుంది. మరియు ఆలస్యమైన సమయంలో (8సె ~12నిమి) సిగ్నల్ లేనట్లయితే, అది స్వయంచాలకంగా ఆఫ్ చేయబడుతుంది మరియు తదుపరి గుర్తింపుకు ముందు మీరు 4 సెకన్ల పాటు వేచి ఉండవలసి ఉంటుంది. మరియు కస్టమర్ నిర్వచించిన సమయంలో గుర్తించబడిన ఏదైనా చలన సంకేతం సిస్టమ్ సమయాన్ని తిరిగి గణించడానికి దారి తీస్తుంది. శక్తి & సమయాన్ని ఆదా చేయడానికి మీరు పరీక్ష సమయంలో కనీస సమయాన్ని ఎంచుకోవాలని సూచించారు. | |
(2) గుర్తింపు పరిధి సెట్టింగ్ (సున్నితత్వం) | |
డిటెక్షన్ పరిధి అనేది 2.5 మీటర్ల ఎత్తులో వ్యవస్థాపించబడినప్పుడు భూమిపై కాస్టింగ్ చేయబడిన సుమారుగా వృత్తం యొక్క రేడియాలను వివరించడానికి ఉపయోగించే పదం. పూర్తిగా వ్యతిరేక సవ్యదిశలో తిరగాలంటే కనిష్ట దూరం (సుమారు 1మీ), పూర్తిగా సవ్యదిశలో గరిష్టంగా (సుమారు 8మీ). వ్యక్తి యొక్క పొట్టితనాన్ని, వ్యక్తిని మరియు కదిలే వేగం మారితే, గుర్తింపు కూడా మారుతుంది, అనగా అధిక వేగం తక్కువ గుర్తింపు దూరానికి దారి తీస్తుంది. | |
గమనిక: ఈ ఉత్పత్తిని ఉపయోగిస్తున్నప్పుడు, దయచేసి సున్నితత్వాన్ని (గుర్తింపు పరిధి) తగిన విలువకు సర్దుబాటు చేయండి, కానీ ఊదుతున్న ఆకులు & కర్టెన్లు, చిన్న జంతువులు లేదా శక్తి అంతరాయం కారణంగా తప్పుడు కదలికను సులభంగా గుర్తించడం వల్ల కలిగే అసాధారణ ప్రతిచర్యను నివారించడానికి గరిష్టంగా ఉంటుంది. గ్రిడ్ & విద్యుత్ పరికరాలు. పైన పేర్కొన్నవన్నీ లోపం ప్రతిచర్యకు దారితీస్తాయి. ఉత్పత్తి సాధారణంగా పని చేయనప్పుడు, దయచేసి సున్నితత్వాన్ని తగిన విధంగా తగ్గించడానికి ప్రయత్నించండి, ఆపై దాన్ని పరీక్షించండి.
|
|
(3) కాంతి నియంత్రణ సెట్టింగ్ | |
దీనిని 10~1000 LUX పరిధిలో నిర్వచించవచ్చు. పూర్తిగా యాంటీ క్లాక్వైజ్గా మారాలంటే దాదాపు 10 లక్స్, పూర్తిగా క్లాక్వైజ్ అంటే దాదాపు 1000 లక్స్. పగటిపూట నడక పరీక్ష లేదా గుర్తింపు పరిధిని సర్దుబాటు చేసే సమయంలో మీరు పూర్తిగా సవ్యదిశలో తిరగాలి, ఈ సందర్భంలో, LED ల్యాంప్ నియంత్రిత పరిసర కాంతి ఉన్నప్పటికీ ఆన్లో ఉంటుంది. | |
(4) శాతం మసకబారిన లైటింగ్ | |
దీనిని 0%~10% పరిధిలో నిర్వచించవచ్చు. పరిసర కాంతి 70 లక్స్ కంటే తక్కువగా ఉన్నప్పుడు, సిస్టమ్ డిమ్మింగ్ మోడ్ను ప్రారంభిస్తుంది. ఆలస్యం సమయంలో సిగ్నల్ కనుగొనబడకపోతే, అది శాతం లైటింగ్లోకి ప్రవేశిస్తుంది. సిగ్నల్ గుర్తించిన తర్వాత, అది 100% లైటింగ్కి తిరిగి వస్తుంది. యాంబియంట్ లైట్ 100 లక్స్ కంటే ఎక్కువగా ఉన్నప్పుడు ఇది డిమ్మింగ్ మోడ్ నుండి స్వయంచాలకంగా నిష్క్రమిస్తుంది. డిమ్మింగ్ మోడ్ డిజిటల్గా మరియు స్వతంత్రంగా పనిచేస్తుంది. |
1, రాకింగ్ ఆబ్జెక్ట్పై ఇన్స్టాల్ చేయడం వల్ల ఎర్రర్ రియాక్షన్కి దారి తీస్తుంది.
2, గాలి ఎగిరిన వణుకుతున్న కర్టెన్ లోపం ప్రతిచర్యకు దారి తీస్తుంది. దయచేసి ఇన్స్టాల్ చేయడానికి తగిన స్థలాన్ని ఎంచుకోండి.
3, ట్రాఫిక్ రద్దీగా ఉండే చోట ఇన్స్టాల్ చేయబడితే ఎర్రర్ రియాక్షన్కి దారి తీస్తుంది.
4, సమీపంలోని కొన్ని పరికరాల ద్వారా ఉత్పత్తి చేయబడిన స్పార్క్స్ లోపం ప్రతిచర్యకు దారి తీస్తుంది.
తప్పు మరియు పరిష్కారం
తప్పు | వైఫల్యానికి కారణం | పరిష్కారం |
లోడ్ పని చేయడంలో విఫలమవుతుంది. | కాంతి-ప్రకాశం తప్పుగా సెట్ చేయబడింది. | లోడ్ యొక్క అమరికను సర్దుబాటు చేయండి. |
లోడ్ విరిగిపోయింది. | లోడ్ మార్చండి. | |
కరెంటు పోయింది. | పవర్ ఆన్ చేయండి. | |
లోడ్ అన్ని సమయాలలో పనిచేస్తుంది. | గుర్తించే ప్రాంతంలో నిరంతర సిగ్నల్ ఉంది. | గుర్తింపు ప్రాంతం యొక్క సెట్టింగ్లను తనిఖీ చేయండి. |
మోషన్ సిగ్నల్ కనుగొనబడనప్పుడు లోడ్ పని చేస్తుంది. | లాంప్ సరిగ్గా ఇన్స్టాల్ చేయబడలేదు కాబట్టి సెన్సార్ నమ్మదగిన సిగ్నల్లను గుర్తించడంలో విఫలమవుతుంది. | సంస్థాపనా స్థలాన్ని మళ్లీ సర్దుబాటు చేయండి. |
మూవింగ్ సిగ్నల్ సెన్సార్ ద్వారా గుర్తించబడుతుంది (గోడ వెనుక కదలిక, చిన్న వస్తువుల కదలిక మొదలైనవి) | గుర్తింపు ప్రాంతం యొక్క సెట్టింగ్లను తనిఖీ చేయండి. | |
మోషన్ సిగ్నల్ కనుగొనబడినప్పుడు లోడ్ పని చేయడంలో విఫలమవుతుంది. | చలన వేగం చాలా వేగంగా ఉంది లేదా నిర్వచించిన గుర్తింపు ప్రాంతం చాలా చిన్నది. | గుర్తింపు ప్రాంతం యొక్క సెట్టింగ్లను తనిఖీ చేయండి. |
● దయచేసి ప్రిఫెషనల్ ఇన్స్టాలేషన్తో నిర్ధారించండి.
● భద్రతా ప్రయోజనాల కోసం, దయచేసి ఇన్స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు పవర్ను నిలిపివేయండి.
● సరికాని ఆపరేషన్ వల్ల ఏవైనా నష్టాలు సంభవిస్తే, తయారీదారు ఎటువంటి బాధ్యత వహించడు.
మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. రూపకల్పన చేసేటప్పుడు, మేము అనవసరమైన డిజైన్లకు శ్రద్ధ చూపాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను స్వీకరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
