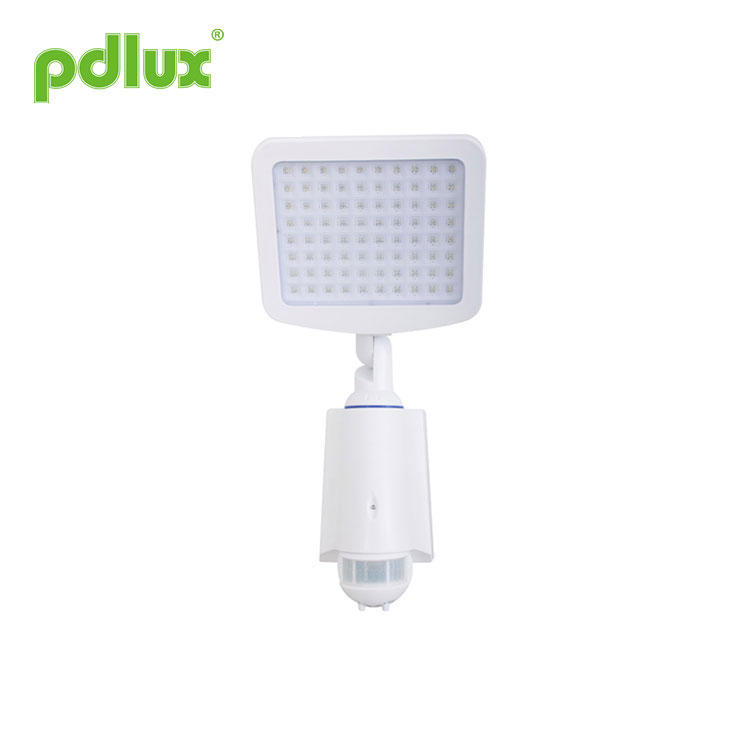

బ్యాటరీ సోలార్ మోషన్ సెన్సార్ లాంప్

సోలార్ పవర్ సెన్సార్ లాంప్ PD-SLL80(SM) సూచన

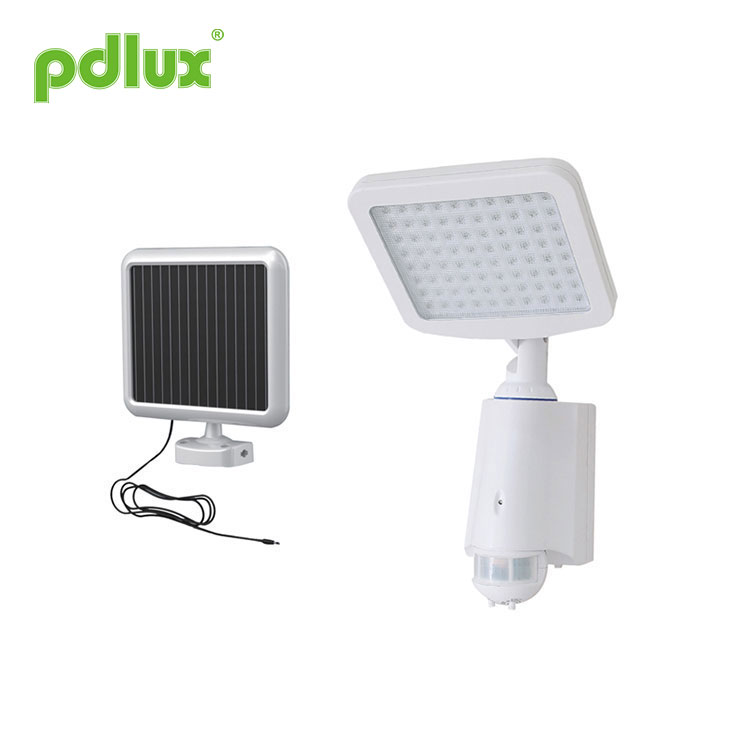

ప్యాకేజీ లోపల ఏముంది

• 24 LED మ్యాట్రిక్స్ లైట్ w/మోషన్ డిటెక్టర్
• సోలార్ ఛార్జర్ బోర్డు
• వాడుక సూచిక

గమనిక: ప్యాకేజింగ్ అంశాలు

గమనిక: దయచేసి డిమాండ్ ప్రకారం కొనుగోలు చేయండి.

పరిచయం

మోషన్ యాక్టివేటెడ్ 48 LED సెక్యూరిటీ ఫ్లడ్ లైట్‌తో సోలార్ పవర్‌ను కొనుగోలు చేసినందుకు ధన్యవాదాలు
దాని అప్రయత్నమైన సెటప్ మరియు తేలికపాటి డిజైన్‌తో, కాంతి మీ అన్ని లైటింగ్ అవసరాలకు అనుగుణంగా ఉంటుంది. ఇది పర్యావరణ అనుకూల సౌర శక్తిని ఉపయోగించి అనేక సంవత్సరాల పాటు సేవను అందించడానికి రూపొందించబడింది.

స్పెసిఫికేషన్లు

• బ్యాటరీని అగ్నిలో పారవేయవద్దు. ఇది పేలుడుకు దారితీయవచ్చు.
• బ్యాటరీ పేలిపోయే అవకాశం ఉన్నందున కాంతిని మంటలు లేదా తీవ్రమైన వేడిని బహిర్గతం చేయవద్దు.
• నీటిలో ముంచవద్దు.
• ఎప్పుడూ కాంతిలోకి నేరుగా చూడకండి లేదా మరొక వ్యక్తి కళ్లలోకి ప్రకాశించకండి.
• నిచ్చెనపై నుండి పడిపోకుండా నిరోధించడానికి సరైన భద్రతా చిట్కాలను అనుసరించండి.
• భవనంపై లైట్ ఫిక్చర్‌ను ఇన్‌స్టాల్ చేయడానికి అవసరమైతే మీ స్థానిక నిర్మాణ భద్రతా మార్గదర్శిని సంప్రదించండి.

ఒక సంవత్సరం పరిమిత వారంటీ

• దుర్వినియోగం లేదా తప్పు ఇన్‌స్టాలేషన్/కనెక్షన్ వల్ల కలిగే నష్టానికి ఈ వారంటీ వర్తించదు.
• ఈ వారంటీ యాక్సెసరీలు, బల్బులు, బ్యాటరీలు, ప్రమాదాలు, మార్పులు, అనధికార వినియోగం లేదా మరమ్మత్తు, నిర్లక్ష్యం, దుర్వినియోగం, దుర్వినియోగం, నష్టాలు లేదా సాధారణ అరుగుదల (చిప్స్, ఫేడింగ్ గీతలు, రాపిడి లేదా వాడకం వల్ల రంగు మారడం లేదా సూర్యరశ్మి), లేదా సంరక్షణ మరియు నిర్వహణ, అగ్ని, వరద మరియు దేవుని చర్యలకు సంబంధించిన సూచనలను పాటించడంలో వైఫల్యం.
• ఈ వారంటీ యాదృచ్ఛిక లేదా పర్యవసానంగా జరిగే నష్టాలకు బాధ్యతను కలిగి ఉండదు.

ఇన్‌స్టాలేషన్ గైడ్

• లైట్ ఫిక్చర్‌ను ఫ్లాట్ మరియు స్థిరమైన ఉపరితలంపై అమర్చాలి.
• పనితీరును గుర్తించడాన్ని ప్రభావితం చేసే మోషన్ డిటెక్టర్ ముందు వస్తువులను ఉంచడం మానుకోండి.
• ఎయిర్ కండీషనర్, సెంట్రల్ హీటర్ లేదా హై వోల్టేజ్ సిస్టమ్ దగ్గర లైట్‌ను ఇన్‌స్టాల్ చేయడం మానుకోండి.
• మోషన్ డిటెక్టర్‌ను వీధి ట్రాఫిక్ లేదా ఇతర కదలికల వైపు ఉంచడం మానుకోండి. ఇది తప్పుడు ట్రిగ్గర్‌కు దారి తీస్తుంది, ఇది కాంతిని అధికంగా ప్రకాశించేలా చేస్తుంది మరియు బ్యాటరీ జీవితకాలాన్ని తగ్గిస్తుంది.
• మోషన్ డిటెక్షన్ అనేది పరికరం అంతటా కదలికకు అత్యంత సున్నితంగా ఉంటుంది మరియు దాని వైపు లేదా దాని నుండి కదిలే కదలికకు తక్కువ సున్నితంగా ఉంటుంది (క్రింద ఉన్న చిత్రాలను చూడండి).
• సోలార్ ఛార్జర్ బోర్డును గరిష్టంగా సూర్యరశ్మిని సేకరించగలిగే ఎండ ప్రాంతంలో అమర్చాలి. సాధారణంగా, సోలార్ బోర్డ్ ఒక దిశను (దక్షిణం) చూసేలా ఉండాలి, ఇక్కడ సూర్యరశ్మి బోర్డుని కనీసం 3 గంటలపాటు ఛార్జ్ చేయగలదు (గ్లాస్ వెనుక ఉన్నట్లయితే రోజుకు 5 గంటలు). మొదటి వినియోగానికి ముందు 24 గంటల పాటు లైట్‌ను ఛార్జ్ చేయాలని సూచించబడింది.
• పేరుకుపోయిన దుమ్ము కారణంగా పవర్ అవుట్‌పుట్ తగ్గడాన్ని నివారించడానికి ఛార్జర్ బోర్డ్‌ను కాలానుగుణంగా (కనీసం సంవత్సరానికి ఒకసారి) శుభ్రం చేయడానికి మృదువైన తడి గుడ్డను ఉపయోగించండి.

చుట్టూ కోణం సర్దుబాటు డిటెక్టర్ అంతటా వచ్చే మోషన్ యాక్టివిటీ నుండి అధిక సున్నితత్వం. హెచ్చుతగ్గుల కోణం సర్దుబాటు డిటెక్టర్ వైపు వచ్చే మోషన్ యాక్టివిటీ నుండి తక్కువ సెన్సిటివిటీ.

స్పెక్ట్రోగ్రామ్

త్వరిత సెటప్ విధానం

1. దయచేసి పిల్లలకు దూరంగా ఉంచండి. 2.ఈ ఉత్పత్తిని అవుట్‌డోర్ కోసం ఇన్‌స్టాల్ చేయవచ్చు, కానీ వర్షం/తుఫాను & హై లైట్‌లకు వ్యతిరేకంగా ఉండేలా మేము సూచిస్తున్నాము.

1. మీరు కాంతిని మౌంట్ చేయాలనుకుంటున్న గోడను గుర్తించండి.
2. అన్ని నాలుగు రంధ్రాలు బెజ్జం వెయ్యి.
నైలాన్ యాంకర్స్ (అవసరమైతే) మరియు స్క్రూలతో గోడపై మౌంట్ ఉంచండి.

3. దయచేసి సూచన పుస్తకంలోని హెచ్చరిక భాగంలోని రేఖాచిత్రం ప్రకారం బ్యాటరీని కనెక్ట్ చేయండి మరియు బ్యాటరీ కవర్‌ను అలాగే సమీకరించండి.
4. కాంతిని మౌంట్‌లోకి జారండి, ఆపై దిగువ బోల్ట్‌లో స్క్రూ చేయండి.

5. మరలు తో సోలార్ బోర్డు మౌంట్. దిశను సర్దుబాటు చేయండి.

6. ఎండ ప్రదేశంలో సోలార్ బోర్డ్ ఉంచండి.

7. మోషన్ డిటెక్టర్ దిశను సర్దుబాటు చేయండి.

ఇది 8సెకన్ల (చివరికి అపసవ్య భ్రమణం) నుండి 3నిమిషాల (సవ్యదిశలో భ్రమణం) వరకు సెట్ చేయవచ్చు 'd మీరు డిటెక్షన్ రేంజ్ టెస్టింగ్ లేదా నడక టెస్టింగ్ చేసేటప్పుడు సమయాన్ని కనిష్టంగా సెట్ చేయడం మంచిది. గమనిక: లైట్ ఆఫ్ అయిన తర్వాత సెన్సార్ రీ-వర్క్ చేయడానికి 1సెకండ్ వేచి ఉండాలి. సమయం ముగిసిన తర్వాత మాత్రమే, సిగ్నల్‌ని గుర్తించేటప్పుడు కాంతి మళ్లీ వెలుగులోకి వస్తుంది. ఈ శ్రేణి 2.5 మీటర్ల ఎత్తులో కాంతిని ఇన్‌స్టాల్ చేసినప్పుడు భూమిపై కనిపించే వృత్తాకార ప్రాంతం యొక్క రేడియాలను సూచిస్తుంది. కనిష్ట గుర్తింపు పరిధి (దాదాపు 4 మీ వ్యాసార్థంలో) అపసవ్య దిశలో చివరి వరకు భ్రమణాన్ని తిప్పుతుంది. గరిష్ఠ గుర్తింపు పరిధి (దాదాపు 15 మీ వ్యాసార్థంలో) సవ్యదిశలో చివరి వరకు భ్రమణాన్ని తిప్పుతుంది.

శ్రద్ధ: ఈ ఉత్పత్తిని ఉపయోగించినప్పుడు, దయచేసి మీకు అవసరమైన తగిన స్థానానికి సున్నితత్వాన్ని సర్దుబాటు చేయండి, దయచేసి సున్నితత్వాన్ని గరిష్టంగా సర్దుబాటు చేయవద్దు, తప్పు కదలిక వలన ఉత్పత్తి సాధారణంగా పని చేయదు. సున్నితత్వం చాలా ఎక్కువగా ఉన్నందున తప్పును సులభంగా గుర్తించండి గాలి వీచే ఆకులు & కర్టెన్లు, చిన్న జంతువులు మరియు పవర్ గ్రిడ్ & ఎలక్ట్రికల్ పరికరాల జోక్యంతో తప్పు కదలిక. ఉత్పత్తిని నడిపించే వారందరూ సాధారణంగా పని చేయరు!
ఉత్పత్తి సాధారణంగా పని చేయనప్పుడు, దయచేసి సున్నితత్వాన్ని తగిన విధంగా తగ్గించడానికి ప్రయత్నించండి, ఆపై దాన్ని పరీక్షించండి.

పవర్ నెట్‌వర్క్ పల్స్ ఉత్పత్తుల జోక్యాన్ని నిరోధించే పరిష్కారాలు:
ప్రాంతీయ జోక్య శక్తి నెట్‌వర్క్ యొక్క వ్యత్యాసం కారణంగా, జోక్యం యొక్క పల్స్ అనిశ్చితంగా ఉంది, కాబట్టి వినియోగదారుని ఉపయోగిస్తున్నప్పుడు మాగ్జియమ్‌కు సెన్సిటివ్‌ని సర్దుబాటు చేయమని సూచించబడదు. సూచన:దయచేసి తగిన దూరంలో సెన్సిటివ్‌ని ఇన్‌స్టాల్ చేయండి మరియు సర్దుబాటు చేయండి, సెట్ చేయవద్దు తప్పుగా పనిచేయకుండా నిరోధించడానికి గరిష్ట సున్నితత్వం.

8. కాంతి తల దిశను సర్దుబాటు చేయండి.

9. సోలార్ బోర్డు నుండి వైర్ ప్లగ్‌ని ఇన్‌సర్ట్ చేయండి
కాంతి దిగువన.
వైర్ ప్లగ్ పూర్తిగా కనెక్ట్ చేయబడిందని నిర్ధారించుకోండి.

ఆపరేషనల్ గైడ్

1. బ్యాటరీ ఇన్‌స్టాలేషన్

సోలార్ LED లైట్, బ్యాటరీ వోల్టేజ్ 7.4V, 1800mAH, సెన్సింగ్ యాంగిల్> 150º, పూర్తి వెలుగులో, నిరంతర పని సమయం> 4 గంటలు.

2. టెస్టింగ్ మోడ్:

పరీక్షించే ముందు, వెనుక భాగంలో ఉన్న స్క్రూలను తొలగించండి, ఆపై వెనుక కవర్ను తొలగించండి; బ్యాటరీని (1800mAH) తో కనెక్ట్ చేయండిపవర్ కనెక్టర్లు, సిస్టమ్ ప్రారంభించబడుతుంది మరియు ఎరుపు LED కాంతిని సూచిస్తుంది; సూచన LED లైట్ ఆఫ్ చేయబడుతుందివ్యవస్థ వేడెక్కుతోంది.

3. "ఆఫ్" విగ్రహాలు

సిస్టమ్ "పవర్ ఫెయిల్ సేఫ్ గార్డ్" మోడల్‌లో ఉంటుంది. మోషన్ డిటెక్టింగ్ ఫంక్షన్ లేదు. 25UA వినియోగిస్తుంది.

4. "AUTO" విగ్రహాలు

సిస్టమ్ "ఆలస్యం సమయం" మరియు "సెన్సి టివిటీ" కోసం మాన్యువల్ సర్దుబాటును అంగీకరిస్తుంది.
"ఆలస్యం సమయం" 10 సెకన్ల నుండి 3 నిమిషాల వరకు సర్దుబాటు చేయబడుతుంది.
"సెన్సి టివిటీ"ని 15మీ(22°C)కి సర్దుబాటు చేయవచ్చు.
LED లైట్ల ప్రకాశం: వెలుపల ＜10 LUX.

బాహ్య కాంతి నియంత్రణ విలువలు > 200LUX ఉన్నప్పుడు, సిస్టమ్ PIR సెన్సార్‌ను ఆపివేస్తుంది;
విద్యుత్ వినియోగం: 3MA
విద్యుత్ ప్రవాహం: 380~430 MA (అన్ని లైట్లు పూర్తిగా ఆన్‌లో ఉన్నప్పుడు)
శక్తి <6.4V కంటే తక్కువగా ఉన్నప్పుడు, సిస్టమ్ ఆఫ్ అవుతుంది.
బ్యాటరీ 6.6V కంటే తక్కువగా ఉన్నప్పుడు, LED ఇండికేషన్ లైట్ ప్రతి 30 సెకన్లకు 8 వ్యవధిలో మెరిసిపోతుంది.
గంటలు, 8 గంటల తర్వాత, పనిని కొనసాగించడానికి వోల్టేజ్ పూర్తి కాదు.
శక్తి <6.2V కంటే తక్కువగా ఉన్నప్పుడు, సిస్టమ్ "పవర్ షట్ ఆఫ్" మోడ్, కరెంట్<25UAలోకి ప్రవేశిస్తుంది.

5. "ఆన్" విగ్రహాలు

సిస్టమ్ కింద అన్ని లైట్లు ఆన్ చేయబడతాయి “ON”లో సెట్ చేయబడ్డాయి. సిస్టమ్ ప్రకాశాన్ని 70lux(≥)కి తగ్గిస్తుంది.
అసలు ప్రకాశంలో 1/3) 8 నిమిషాల వరకు చలనం కనుగొనబడలేదు.
విద్యుత్ ప్రవాహం: 500~600MA
శక్తి <6.4V కంటే తక్కువగా ఉన్నప్పుడు, సిస్టమ్ ఆఫ్ అవుతుంది
బ్యాటరీ 6.6V కంటే తక్కువగా ఉన్నప్పుడు, LED ఇండికేషన్ లైట్ ప్రతి 30 సెకన్లకు 8 వ్యవధిలో మెరిసిపోతుంది.
గంటలు, 8 గంటల తర్వాత, పనిని కొనసాగించడానికి వోల్టేజ్ పూర్తి కాదు.
శక్తి <6.2V కంటే తక్కువగా ఉన్నప్పుడు, సిస్టమ్ "పవర్ షట్ ఆఫ్" మోడ్‌లోకి ప్రవేశిస్తుంది. ప్రస్తుత<25UA.

6. ఓకీ నిర్వహణ

ఇంపల్స్ వోల్టేజ్ 9V, గరిష్ట విద్యుత్ ప్రవాహం 650MA.
బాహ్య పవర్ అడాప్టర్‌కు కనెక్ట్ చేసినప్పుడు, LED సూచిక లైట్ ఒకసారి ఫ్లాష్ అవుతుంది.

కొంత సమస్య మరియు పరిష్కార మార్గం

1. లోడ్ పని చేయదు:
a: దయచేసి పవర్ మరియు లోడ్ యొక్క కనెక్షన్-వైరింగ్ సరిగ్గా ఉందో లేదో తనిఖీ చేయండి;
b: దయచేసి లోడ్ బాగా ఉందో లేదో తనిఖీ చేయండి;
c: దయచేసి పని చేసే లైట్ సెట్ పరిసర కాంతికి అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.

2. సున్నితత్వం తక్కువగా ఉంది:
a: దయచేసి సిగ్నల్‌ను స్వీకరించడానికి డిటెక్షన్ విండో ముందు అడ్డంకులు ఉన్నాయో లేదో తనిఖీ చేయండి;
b: దయచేసి పరిసర ఉష్ణోగ్రత చాలా ఎక్కువగా ఉందో లేదో తనిఖీ చేయండి;
c: దయచేసి ఇండక్షన్ సిగ్నల్ సోర్స్ డిటెక్షన్ ఫీల్డ్‌లలో ఉందో లేదో తనిఖీ చేయండి;
d: దయచేసి ఇన్‌స్టాలేషన్ ఎత్తు సూచనలో చూపిన ఎత్తుకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి;
ఇ: దయచేసి కదిలే ధోరణి సరైనదేనా అని తనిఖీ చేయండి.

3. సెన్సార్ దీపం స్వయంచాలకంగా లోడ్‌ను ఆపివేయదు:
a: దయచేసి గుర్తింపు ఫీల్డ్‌లో నిరంతర సిగ్నల్ ఉందో లేదో తనిఖీ చేయండి;
b: దయచేసి సమయ సెట్టింగ్ చాలా పొడవుగా ఉందో లేదో తనిఖీ చేయండి;
c: దయచేసి శక్తి సూచనలకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి;
d: దయచేసి సెన్సార్ ల్యాంప్ సమీపంలో ఉష్ణోగ్రత మారుతుందో లేదో తనిఖీ చేయండి, ఉదాహరణకు ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ మొదలైనవి.

1.ఫ్యాక్టరీని విడిచిపెట్టినప్పుడు, బ్యాటరీ డిస్‌కనెక్ట్ చేయబడింది. ఉత్పత్తిని ఉపయోగిస్తున్నప్పుడు దయచేసి బ్యాటరీని కనెక్ట్ చేయండి.
2.ఉత్పత్తిని ఉపయోగించనప్పుడు లేదా ఎక్కువ కాలం ఉత్పత్తిని సంరక్షించనప్పుడు, దయచేసి బ్యాటరీని డిస్‌కనెక్ట్ చేయండి.

ఇన్స్టాలేషన్ బేస్ తొలగించండి
బ్యాటరీ కవర్‌పై రెండు స్క్రూలను ట్విస్ట్ చేసి, ఆపై కవర్‌ను తీసివేయండి.

3.అన్ని సీల్స్ స్థానంలో ఇన్‌స్టాల్ చేయబడినప్పుడు సీరియల్‌లోని LEDS పని చేయగలదు.
4.దయచేసి పవర్ ఆన్ చేసినప్పుడు తీసివేయవద్దు లేదా ఇతర దీపంతో కనెక్ట్ చేయవద్దు.
5.సీరియల్‌లోని LEDS పాడైపోయినప్పుడు, అదే రేటింగ్ LEDSని ఉపయోగించి రిపేర్ చేయడానికి మీకు అనుభవజ్ఞుడైన టెక్నీషియన్ అవసరం.

● విభిన్న వాతావరణాలలో ఉపయోగించినప్పుడు, దయచేసి సున్నితత్వాన్ని అత్యధికంగా సర్దుబాటు చేయవద్దు.
ఎందుకంటే ఇది సులభంగా పనిచేయకపోవడానికి దారితీస్తుంది.
● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్‌ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.

మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రచారం చేయడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. రూపకల్పన చేసేటప్పుడు, మేము అనవసరమైన డిజైన్‌లపై దృష్టి సారించి, ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను అనుసరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
