డాప్లర్ రాడార్ సెన్సార్
డాప్లర్ రాడార్ సెన్సార్ గాజు, ప్లాస్టిక్ మరియు కలపలోకి చొచ్చుకుపోగలదు, అందువలన మైక్రోవేవ్ సెన్సార్ను నిర్దిష్ట మందం గాజు, ప్లాస్టిక్ లేదా కలపతో చేసిన నీడలో అమర్చవచ్చు. ఉదాహరణకు, లైటింగ్లలోని అప్లికేషన్, క్రింద చూపిన విధంగా కనెక్షన్ చేస్తే మాత్రమే మీరు సాధారణ లైటింగ్లను ఆటో-సెన్సింగ్ లైటింగ్లుగా మార్చగలరు.
మోడల్:PD-MV1018A
విచారణ పంపండి
సారాంశం
ఇది హై-ప్రెసిషన్ డిజిటల్ మైక్రోవేవ్ సెన్సార్, దీని గుర్తింపు పరిధి 360° మరియు వర్కింగ్ ఫ్రీక్వెన్సీ 5.8GHz. ఇది ఉద్గార మరియు స్వీకరించడాన్ని ఏకీకృతం చేసే డాప్లర్ సూత్రంపై ఆధారపడి ఉంటుంది. ఇది MCU (మైక్రో కంట్రోల్ యూనిట్)ని స్వీకరిస్తుంది, ఇది దాని ఖచ్చితత్వాన్ని బాగా పెంచుతుంది మరియు దాని తప్పు రేటును తగ్గిస్తుంది. ఇది ప్రదర్శనలో సున్నితమైనది మరియు నిర్మాణంలో కాంపాక్ట్. ఇది స్వతంత్రంగా లోడ్లకు అనుసంధానించబడుతుంది లేదా గాజు లేదా ప్లాస్టిక్తో చేసిన లాంప్షేడ్తో లైటింగ్ల లోపల సులభంగా ఇన్స్టాల్ చేయబడుతుంది. భద్రతా రక్షణ లేదా ఇంధన ఆదా కోసం ఇది పాసేజ్వే, వాష్రూమ్, ఎలివేటర్, గృహ లేదా ఇతర బహిరంగ ప్రదేశాలలో విస్తృతంగా వర్తించబడుతుంది. ఇది అనేక సాంకేతిక పేటెంట్లకు వర్తిస్తుంది మరియు మీ తెలివైన జీవనానికి సరైన ఎంపిక.
లక్షణాలు
1.నాన్-రేడియేషన్ హాని: దీని ట్రాన్స్మిటర్ శక్తి 0.3mW కంటే తక్కువగా ఉంటుంది, ఇది మానవ శరీరానికి ఎటువంటి హాని చేయదు.
2.విశ్వసనీయ & స్థిరమైన పనితీరు: ఇది డిజిటల్ ప్రాసెసింగ్లో RC ఫిల్టరింగ్ మరియు డిజిటల్ ఫిల్టరింగ్ను వర్తిస్తుంది. ఇది డిజిటల్ జీరో ట్రిగ్గర్ టెక్నాలజీని కూడా ఉపయోగిస్తుంది, అంటే జీరో పాయింట్ వద్ద ఇది ఆటో-కనెక్ట్ చేయబడుతుంది లేదా ఆటో-డిస్కనెక్ట్ చేయబడుతుంది. ఇది అవుట్పుట్ను నియంత్రించడానికి టైకో హై-పవర్ రిలేను ఉపయోగిస్తుంది, ఇది దాని విశ్వసనీయ పనితీరును నిర్ధారిస్తుంది. ఇది 100-240VACలో దాని స్థిరమైన పనితీరుకు హామీ ఇవ్వడానికి పవర్ మేనేజ్మెంట్ చిప్ని స్వీకరిస్తుంది.
స్పెసిఫికేషన్లు
శక్తి మూలం: 100-240VAC పవర్ ఫ్రీక్వెన్సీ: 50/60Hz రేటింగ్ లోడ్:1600W Max.tungsten (220-240VAC) 400W Max.ఫ్లోరోసెంట్ & LED (220-240VAC) 1000W Max.tungsten (100-130VAC) 250W Max.ఫ్లోరోసెంట్ & LED (100-130VAC) ప్రసార శక్తి: <0.2mW పని ఉష్ణోగ్రత: -15°C~+70°C |
రక్షణ స్థాయి: IP20, క్లాస్ II సమయ సెట్టింగ్: 8సె నుండి 12నిమి (సర్దుబాటు) గుర్తింపు కోణం: 360° గుర్తింపు పరిధి: 2-10మీ(రేడీ.) (సర్దుబాటు) కాంతి నియంత్రణ: 2-2000LUX (సర్దుబాటు) ఇన్స్టాలేషన్ సిట్: ఇండోర్, సీలింగ్ మౌంటు HF సిస్టమ్: 5.8GHz CW ఎలక్ట్రిక్ వేవ్, ISM బ్యాండ్ |

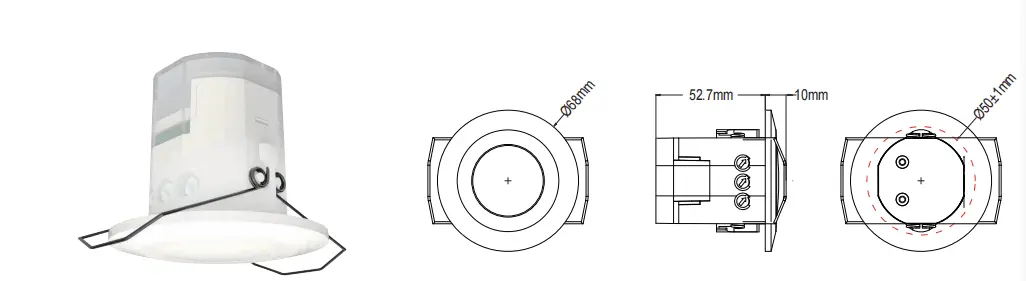

సెన్సార్ సమాచారం
అప్లికేషన్లు
మైక్రోవేవ్ గాజు, ప్లాస్టిక్ మరియు కలపలోకి చొచ్చుకుపోగలదు, అందువలన మైక్రోవేవ్ సెన్సార్ను నిర్దిష్ట మందం గాజు, ప్లాస్టిక్ లేదా కలపతో చేసిన నీడ లోపల అమర్చవచ్చు. ఉదాహరణకు, లైటింగ్లలోని అప్లికేషన్, క్రింద చూపిన విధంగా కనెక్షన్ చేస్తే మాత్రమే మీరు సాధారణ లైటింగ్లను ఆటో-సెన్సింగ్ లైటింగ్లుగా మార్చగలరు.
మొత్తం మార్గాన్ని నియంత్రించడానికి మీరు సీలింగ్ లేదా ఫ్లోర్ లోపల ఒకటి లేదా అంతకంటే ఎక్కువ ఇన్స్టాల్ చేయవచ్చు.
స్నేహపూర్వక రిమైండర్: రెండు లేదా అంతకంటే ఎక్కువ మైక్రోవేవ్లను ఇన్స్టాల్ చేసేటప్పుడు, మీరు ఒకదానికొకటి 4 మీటర్లు ఉంచాలి, లేకపోతే వాటి మధ్య జోక్యం లోపం ప్రతిచర్యకు దారి తీస్తుంది.
విధానం ఒకటి: పొటెన్షియోమీటర్
గుర్తింపు పరిధి సెట్టింగ్ (సున్నితత్వం) | |
డిటెక్షన్ రేంజ్ అనేది 2.5 మీటర్ల ఎత్తులో ఇన్స్టాల్ చేసినప్పుడు భూమిపై కాస్టింగ్ అయ్యే స్థూల వృత్తం యొక్క రేడియాలను వివరించడానికి ఉపయోగించే పదం. నాబ్ను పూర్తిగా యాంటీ క్లాక్వైజ్గా తిప్పడానికి కనిష్ట పరిధి, పూర్తిగా సవ్యదిశలో గరిష్టంగా ఉంటుంది. | |
గమనిక: 1.6m~1.7m మధ్య ఎత్తు ఉన్న వ్యక్తి మరియు 1.0~1.5m/సెకను వేగంతో కదులుతున్న వ్యక్తి విషయంలో పై గుర్తింపు పరిధి పొందబడుతుంది. వ్యక్తి యొక్క పొట్టితనాన్ని, బొమ్మ మరియు కదిలే వేగం మారితే, గుర్తించే పరిధి కూడా మారుతుంది.
గమనిక: ఈ ఉత్పత్తిని ఉపయోగిస్తున్నప్పుడు, దయచేసి సున్నితత్వాన్ని (గుర్తింపు పరిధి) తగిన విలువకు సర్దుబాటు చేయండి, కానీ ఊదడం ఆకులు & కర్టెన్లు, చిన్న జంతువులు లేదా శక్తి జోక్యం ద్వారా తప్పు కదలికను సులభంగా గుర్తించడం వల్ల కలిగే అసాధారణ ప్రతిచర్యను నివారించడానికి గరిష్టంగా ఉంటుంది. గ్రిడ్ & విద్యుత్ పరికరాలు. పైన పేర్కొన్నవన్నీ లోపం ప్రతిచర్యకు దారితీస్తాయి. ఉత్పత్తి సాధారణంగా పని చేయనప్పుడు, దయచేసి సున్నితత్వాన్ని తగిన విధంగా తగ్గించడానికి ప్రయత్నించండి, ఆపై దాన్ని పరీక్షించండి. మానవ కదలిక సెన్సార్ ఇండక్షన్కు కారణమవుతుంది, కాబట్టి మీరు ఫంక్షన్ టెస్టింగ్లో ఉన్నప్పుడు, దయచేసి ఇండక్షన్ ప్రాంతాన్ని వదిలివేయండి మరియు నిరోధించడానికి కదలిక చేయవద్దు. సెన్సార్ నిరంతర పని.
స్నేహపూర్వక రిమైండర్: రెండు లేదా అంతకంటే ఎక్కువ మైక్రోవేవ్లను ఇన్స్టాల్ చేసేటప్పుడు, మీరు ఒకదానికొకటి 4 మీటర్లు ఉంచాలి, లేకపోతే వాటి మధ్య జోక్యం లోపం ప్రతిచర్యకు దారి తీస్తుంది.
|
|
సమయం సెట్టింగ్ | |
ఇది 8 సెకన్లు (పూర్తిగా వ్యతిరేక సవ్యదిశలో తిరగండి) నుండి 12 నిమిషాల వరకు (పూర్తిగా సవ్యదిశలో తిరగండి) వరకు నిర్వచించవచ్చు. ఈ సమయం ముగిసేలోపు ఏదైనా కదలిక కనుగొనబడితే, టైమర్ మళ్లీ ప్రారంభమవుతుంది. గుర్తింపు పరిధిని సర్దుబాటు చేయడానికి మరియు నడక పరీక్షను నిర్వహించడానికి తక్కువ సమయాన్ని ఎంచుకోవడానికి ఇది సిఫార్సు చేయబడింది. | |
గమనిక: లైట్ ఆటో ఆఫ్ అయినప్పుడు, సెన్సార్ మరొక కదలికను గుర్తించడానికి సిద్ధంగా ఉండటానికి 1 సెకను పడుతుంది, అంటే 1 సెకన్ల తర్వాత గుర్తించబడిన సిగ్నల్ మాత్రమే లైట్ ఆటో-ఆన్ అవుతుంది. ఇది ప్రధానంగా సిగ్నల్ గుర్తించిన క్షణం నుండి ఆలస్యం సమయాన్ని సర్దుబాటు చేయడం మరియు లైట్ ఆటో-ఆఫ్ వరకు లైట్ ఆటో-ఆన్ చేయడం కోసం. మీరు మీ ఆచరణాత్మక అవసరానికి ఆలస్యం సమయాన్ని నిర్వచించవచ్చు. మైక్రోవేవ్ సెన్సార్ నిరంతర సెన్సింగ్ పనితీరును కలిగి ఉంటుంది కాబట్టి, ఆలస్య సమయం ముగిసేలోపు గుర్తించబడిన ఏదైనా కదలిక టైమర్ను మళ్లీ ప్రారంభిస్తుంది మరియు కాంతి ఆన్లో ఉంటుంది కాబట్టి మీరు శక్తిని ఆదా చేయడం కోసం ఆలస్యం సమయాన్ని తగ్గించడం మంచిది. గుర్తించే పరిధిలో మానవుడు ఉంటే మాత్రమే.
|
|
కాంతి నియంత్రణ సెట్టింగ్ | |
దీనిని 2~2000 LUX పరిధిలో నిర్వచించవచ్చు. నాబ్ను పూర్తిగా యాంటీ క్లాక్వైజ్గా మార్చడానికి దాదాపు 2 లక్స్, పూర్తిగా క్లాక్వైజ్ దాదాపు 2000 లక్స్. డిటెక్షన్ జోన్ను సర్దుబాటు చేస్తున్నప్పుడు మరియు పగటిపూట నడక పరీక్ష చేసినప్పుడు, మీరు నాబ్ను పూర్తిగా సవ్యదిశలో తిప్పాలి. | |

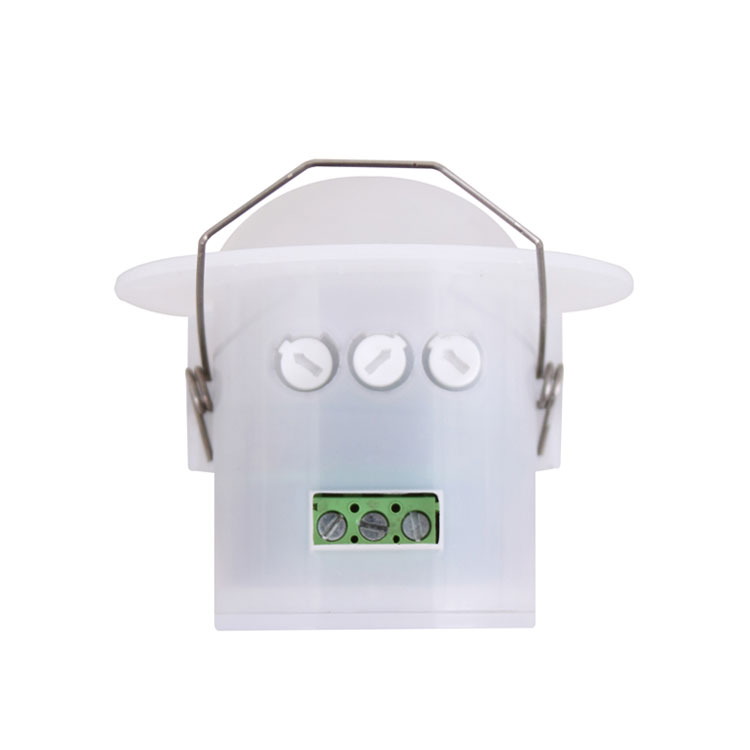

గమనిక: దయచేసి మూడు ఫంక్షనల్ నాబ్లను అధికంగా సర్దుబాటు చేయవద్దు. మూడు ఫంక్షనల్ నాబ్లు నేరుగా కాంపోనెంట్లకు కనెక్ట్ చేయబడినందున, ప్రతి మూడు భాగాలలో ఒక చిన్న స్టాపర్ ఉంటుంది, మీరు నాబ్లను మొదటి నుండి చివరి వరకు సర్దుబాటు చేసినప్పుడు, అధిక మలుపు స్టాపర్ను దెబ్బతీస్తుంది మరియు 360°కి దారి తీస్తుంది. నాన్ స్టాప్ చుట్టూ తిరగండి. సర్దుబాటు పరిధి పరిమితి 270°, దయచేసి దీనిపై శ్రద్ధ వహించండి. |
సంస్థాపన
పవర్ ఆఫ్ చేయండి.
పవర్ కార్డ్ మరియు కంట్రోల్ లైన్లో థ్రెడ్ ట్యూబ్లను సెట్ చేయండి.
కనెక్షన్-లైన్ రేఖాచిత్రం ప్రకారం సెన్సార్తో పవర్ మరియు లోడ్ను కనెక్ట్ చేయండి.
నాబ్లను ఆదర్శ పరిస్థితులకు మార్చండి
(దయచేసి పైన పేర్కొన్న సెట్టింగు పద్ధతిలో పేర్కొన్న ఒక భాగం ప్రకారం సెట్టింగ్లను నిర్వచించండి.).
1, రాకింగ్ ఆబ్జెక్ట్పై ఇన్స్టాల్ చేయడం వల్ల ఎర్రర్ రియాక్షన్కి దారి తీస్తుంది.
2, గాలి ఎగిరిన వణుకుతున్న కర్టెన్ లోపం ప్రతిచర్యకు దారి తీస్తుంది. దయచేసి ఇన్స్టాల్ చేయడానికి తగిన స్థలాన్ని ఎంచుకోండి.
3, ట్రాఫిక్ రద్దీగా ఉండే చోట ఇన్స్టాల్ చేయడం వల్ల ఎర్రర్ రియాక్షన్కి దారి తీస్తుంది.
4, సమీపంలోని కొన్ని పరికరాల ద్వారా ఉత్పత్తి చేయబడిన స్పార్క్స్ లోపం ప్రతిచర్యకు దారి తీస్తుంది.
తప్పు మరియు పరిష్కారం
తప్పు | వైఫల్యానికి కారణం | పరిష్కారం |
లోడ్ పని చేయడంలో విఫలమవుతుంది. | కాంతి-ప్రకాశం తప్పుగా సెట్ చేయబడింది. | లోడ్ యొక్క అమరికను సర్దుబాటు చేయండి. |
లోడ్ విరిగిపోయింది. | లోడ్ మార్చండి. | |
కరెంటు పోయింది. | పవర్ ఆన్ చేయండి. | |
లోడ్ అన్ని సమయాలలో పనిచేస్తుంది. | గుర్తించే ప్రాంతంలో నిరంతర సిగ్నల్ ఉంది. | గుర్తింపు ప్రాంతం యొక్క సెట్టింగ్లను తనిఖీ చేయండి. |
మోషన్ సిగ్నల్ కనుగొనబడనప్పుడు లోడ్ పని చేస్తుంది. | ల్యాంప్ సరిగ్గా ఇన్స్టాల్ చేయబడలేదు కాబట్టి సెన్సార్ నమ్మదగిన సిగ్నల్లను గుర్తించడంలో విఫలమవుతుంది. | సంస్థాపనా స్థలాన్ని మళ్లీ సర్దుబాటు చేయండి. |
మూవింగ్ సిగ్నల్ సెన్సార్ ద్వారా గుర్తించబడుతుంది (గోడ వెనుక కదలిక, చిన్న వస్తువుల కదలిక మొదలైనవి) | గుర్తింపు ప్రాంతం యొక్క సెట్టింగ్లను తనిఖీ చేయండి. | |
మోషన్ సిగ్నల్ కనుగొనబడినప్పుడు లోడ్ పని చేయడంలో విఫలమవుతుంది. | చలన వేగం చాలా వేగంగా ఉంది లేదా నిర్వచించిన గుర్తింపు ప్రాంతం చాలా చిన్నది. | గుర్తింపు ప్రాంతం యొక్క సెట్టింగ్లను తనిఖీ చేయండి. |
● దయచేసి ప్రిఫెషనల్ ఇన్స్టాలేషన్తో నిర్ధారించండి.
● భద్రతా ప్రయోజనాల కోసం, దయచేసి ఇన్స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు పవర్ను నిలిపివేయండి.
● సరికాని ఆపరేషన్ వల్ల ఏవైనా నష్టాలు సంభవిస్తే, తయారీదారు ఎటువంటి బాధ్యత వహించడు.
మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. రూపకల్పన చేసేటప్పుడు, మేము అనవసరమైన డిజైన్లకు శ్రద్ధ చూపాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను స్వీకరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
