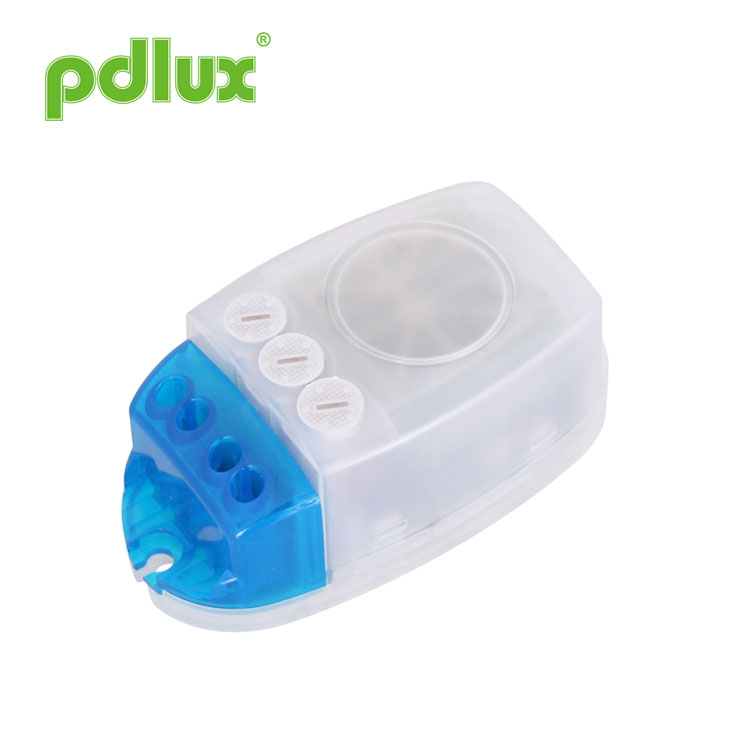

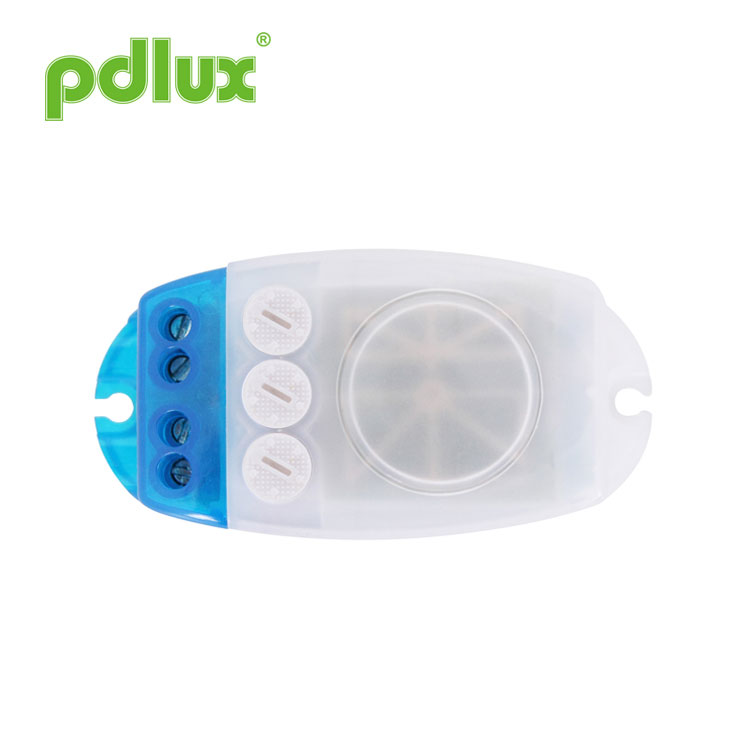

డ్యూయల్ PCA డిజైన్ మైక్రోవేవ్ మోషన్ సెన్సార్
PD-MV1019-Z అనేది డ్యూయల్ PCA డిజైన్ మైక్రోవేవ్ మోషన్ సెన్సార్, ఇది 360° పరిధిని గుర్తించగలదు మరియు ఇది పని చేసే ఫ్రీక్వెన్సీ 5.8G.ది. ఈ ఉత్పత్తి యొక్క ప్రయోజనం స్థిరమైన పని స్థితి (స్థిరమైన పని ఉష్ణోగ్రత: -15°C~+70°C), PD-MV1019-Z మైక్రోవేవ్ సెన్సార్ (హై-ఫ్రీక్వెన్సీ అవుట్‌పుట్ <0.2mW)ని స్వీకరిస్తుంది, తద్వారా ఇది సురక్షితమైనది మరియు ఇన్ఫ్రారెడ్ కంటే మెరుగ్గా పనిచేస్తుంది సెన్సార్.
మోడల్:PD-MV1019-Z
విచారణ పంపండి
PD-MV1019-Z మైక్రోవేవ్ సెన్సార్ సూచన
డ్యూయల్ PCA డిజైన్ మైక్రోవేవ్ మోషన్ సెన్సార్
సారాంశం
ఇది స్విచ్ సమాచారాన్ని ఖచ్చితంగా లెక్కించడానికి MCUని ఉపయోగిస్తుంది మరియు సైన్ వేవ్ యొక్క జీరో పాయింట్ వద్ద ఆన్ చేయవలసిన రిలేను ఖచ్చితంగా నియంత్రిస్తుంది, తద్వారా ప్రతి లోడ్ ఆన్ చేయబడుతుంది. సైన్ వేవ్ యొక్క సున్నా పాయింట్ వద్ద, ది సైన్ వేవ్ హై వోల్టేజీని ఆన్ చేసినప్పుడు సాంప్రదాయిక నియంత్రణ మోడ్ వల్ల ఇన్‌రష్ కరెంట్ సమస్య ఏర్పడుతుంది ముఖ్యంగా కింద పెద్ద కెపాసిటీ కెపాసిటర్ ద్వారా ఉత్పత్తి చేయబడిన పెద్ద కరెంట్ డ్యామేజ్ రిలే నివారించబడుతుంది లోడ్ కింద ఉన్న అధిక వోల్టేజ్ యొక్క ప్రభావం. ప్రస్తుత విద్యుత్ లోడ్ల వైవిధ్యత కారణంగా, ముఖ్యంగా LED దీపాలు, శక్తి-పొదుపు దీపాలు మరియు ఫ్లోరోసెంట్ దీపాలు అన్ని వేర్వేరు కెపాసిటెన్స్‌లతో కెపాసిటర్‌లను కలిగి ఉంటాయి. ఇది ఎ రిలేలకు విపత్తు. కొన్నిసార్లు 50W LED దీపం 80 నుండి 120A వరకు ఉప్పెన ప్రవాహాలను ఉత్పత్తి చేస్తుంది. 10A సాధారణ రిలే ఇన్‌రష్ కరెంట్‌కి 3 రెట్లు మాత్రమే తట్టుకోగలదు మరియు కొన్ని రోజుల్లో రిలే విరిగిపోయే అవకాశం ఉంది లేదా అనేక సార్లు. అందుకే మార్కెట్‌లోని సాంప్రదాయ సెన్సార్‌కు తక్కువ జీవితం మరియు చిన్న లోడ్ కరెంట్ ఉంటుంది. ఈ సమస్యను అధిగమించడానికి, ఈ ఉత్పత్తి లోడ్‌ను ఆన్ చేయడానికి అధునాతన డిజిటల్ ఖచ్చితత్వ గణనను అవలంబిస్తుంది సైన్ వేవ్ సున్నా పొటెన్షియల్‌లో ఉన్నప్పుడు, తద్వారా లోడ్ సర్జ్ కరెంట్ సమస్యను పరిష్కరిస్తుంది, ఇది బాగా మెరుగుపడుతుంది లోడ్ సామర్థ్యం మరియు ఉత్పత్తి యొక్క సేవ జీవితాన్ని పొడిగించడం. సామూహిక ఉత్పత్తి యొక్క తాజా నియంత్రణ పద్ధతి సెన్సార్ టెక్నాలజీ ఏదైనా లోడ్‌ని సులభంగా నియంత్రించగలదు. ఇది మధ్యస్థ మరియు అధిక-ముగింపు ఉత్పత్తి. ఖర్చు అయినప్పటికీ సాంప్రదాయ సంస్కరణతో పోలిస్తే పెరిగింది, ఉత్పత్తి యొక్క విశ్వసనీయత మరియు జీవితం బాగా పెరిగింది. ఈ ఉత్పత్తి మనశ్శాంతిని ఎంచుకోవడం మరియు భద్రతను ఎంచుకోవడంతో సమానం.
ఫీచర్లు
1.నాన్-రేడియేషన్ హాని: దీని ట్రాన్స్‌మిటర్ శక్తి 0.2mW కంటే తక్కువగా ఉంటుంది, ఇది మానవ శరీరానికి ఎటువంటి హాని చేయదు.
2.విశ్వసనీయ & స్థిరమైన పనితీరు: ఇది డిజిటల్ ప్రాసెసింగ్‌లో RC ఫిల్టరింగ్ మరియు డిజిటల్ ఫిల్టరింగ్‌ను వర్తిస్తుంది. అది కూడా
డిజిటల్ జీరో ట్రిగ్గర్ టెక్నాలజీని ఉపయోగిస్తుంది, అంటే జీరో పాయింట్ వద్ద అది ఆటో-కనెక్ట్ చేయబడుతుంది లేదా ఆటో-డిస్‌కనెక్ట్ చేయబడుతుంది.
రేట్ చేయబడిన వోల్టేజ్‌లో దాని స్థిరమైన పనితీరుకు హామీ ఇవ్వడానికి పవర్ మేనేజ్‌మెంట్ చిప్‌ని స్వీకరిస్తుంది.
3.రిమోట్ సెట్టింగ్: ఇది రిమోట్ ఫంక్షన్‌తో రూపొందించబడింది, అంటే, మీరు దాని ఫంక్షన్‌ను పొటెన్షియోమీటర్ ద్వారా ప్రీసెట్ చేయవచ్చు
లేదా మీ ఆచరణాత్మక అవసరానికి రిమోట్ కంట్రోలర్.
స్పెసిఫికేషన్లు
| శక్తి మూలం | 100-240VAC |
| పవర్ ఫ్రీక్వెన్సీ | 50/60Hz |
| శక్తిని ప్రసారం చేయండి | <0.2mW |
| అన్ని లోడ్లు | 1600W గరిష్టం. (220-240VAC) |
| గరిష్టంగా 1000W. (100-130VAC) | |
| పని ఉష్ణోగ్రత | -15°C~+70°C |
| ఇన్‌స్టాలేషన్ సిట్ | ఇంటి లోపల, సీలింగ్ మౌంటు |
| HF వ్యవస్థ | 5.8GHz CW ఎలక్ట్రిక్ వేవ్, ISM బ్యాండ్ |
| డిటెక్షన్ కోణం | 360°(సీలింగ్ ఇన్‌స్టాలేషన్),180°(వాల్ ఇన్‌స్టాలేషన్) |
| గుర్తింపు పరిధి (22℃) | 2-8మీ(రేడీ.) (సర్దుబాటు) |
| నిలువు కదలికను గుర్తించే దూరం | >16మీ |
| కాంతి నియంత్రణ | 10-1000LUX, (సర్దుబాటు) |
| సమయం సెట్టింగ్ | 10సె-12నిమి, (సర్దుబాటు) |
| రక్షణ స్థాయి | IP20, క్లాస్ II |
సెన్సార్ సమాచారం
అప్లికేషన్లు
మైక్రోవేవ్ గాజు, ప్లాస్టిక్ మరియు కలపలోకి చొచ్చుకుపోతుంది, అందువలన మైక్రోవేవ్ సెన్సార్‌ను లోపల అమర్చవచ్చు
గాజు, ప్లాస్టిక్ లేదా కలప యొక్క నిర్దిష్ట మందంతో చేసిన నీడ. ఉదాహరణకు, లైటింగ్‌లలో అప్లికేషన్, అయితే మాత్రమే
దిగువ చూపిన విధంగా కనెక్షన్ చేయడం ద్వారా మీరు సాధారణ లైటింగ్‌లను ఆటో-సెన్సింగ్ లైటింగ్‌లుగా మార్చవచ్చు.
విద్యుత్ సరఫరా యొక్క సెన్సార్ కనెక్షన్ మోడ్ వలె అదే లోడ్ చేయండి.
వివిధ విద్యుత్ సరఫరా కనెక్షన్ మోడ్ యొక్క లోడ్ మరియు సెన్సార్లు.
లైటింగ్‌ల లోపల పైన పేర్కొన్న అప్లికేషన్ బహుళ ఆచరణాత్మక వినియోగాలలో ఒకటి. మీరు లోపల ఒకటి లేదా అంతకంటే ఎక్కువ ఇన్స్టాల్ చేయవచ్చు
మొత్తం మార్గాన్ని నియంత్రించడానికి పైకప్పు లేదా నేల.
స్నేహపూర్వక రిమైండర్: రెండు లేదా అంతకంటే ఎక్కువ మైక్రోవేవ్‌లను కలిపి ఇన్స్టాల్ చేస్తున్నప్పుడు, మీరు 4 మీటర్ల దూరం ఉంచాలి
మరొకటి, లేకపోతే వాటిలో జోక్యం లోపం ప్రతిచర్యకు దారి తీస్తుంది.
విధానం ఒకటి: పొటెన్షియోమీటర్
మీ అవసరాన్ని తీర్చడానికి ముందు విలువలను సర్దుబాటు చేయడానికి సమయం పట్టవచ్చు.
(1) గుర్తింపు పరిధి సెట్టింగ్ (సున్నితత్వం)
డిటెక్షన్ పరిధి అనేది సుమారుగా వృత్తం యొక్క వ్యాసార్థాన్ని వివరించడానికి ఉపయోగించే పదం.
2.5 మీటర్ల ఎత్తులో ఇన్స్టాల్ చేసినప్పుడు నేల. నాబ్‌ను పూర్తిగా వ్యతిరేక సవ్యదిశలో తిప్పడం
కనిష్ట పరిధి, పూర్తిగా సవ్యదిశలో గరిష్టంగా ఉంటుంది.
గమనిక: 1.6m~1.7m మధ్య ఉన్న వ్యక్తి విషయంలో పై గుర్తింపు పరిధి పొందబడుతుంది. మధ్య బొమ్మతో పొడవు మరియు 1.0~1.5మీ/సెకను వేగంతో కదులుతుంది. వ్యక్తి యొక్క పొట్టితనాన్ని, ఫిగర్ మరియు కదిలే వేగం మార్పు, గుర్తింపు పరిధి కూడా మారుతుంది.
గమనిక: ఈ ఉత్పత్తిని ఉపయోగిస్తున్నప్పుడు, దయచేసి సున్నితత్వాన్ని (డిటెక్షన్ పరిధి) ఒక దానికి సర్దుబాటు చేయండి సముచితమైన విలువ కానీ సులభమైన కారణంగా అసాధారణ ప్రతిచర్యను నివారించడానికి గరిష్టంగా ఉంటుంది ఊదుతున్న ఆకులు & కర్టెన్లు, చిన్న జంతువులు లేదా వాటి ద్వారా తప్పు కదలికను గుర్తించడం పవర్ గ్రిడ్ & ఎలక్ట్రికల్ పరికరాల జోక్యం. పైన పేర్కొన్నవన్నీ దారి తీస్తాయి లోపం ప్రతిచర్య. ఉత్పత్తి సాధారణంగా పని చేయనప్పుడు, దయచేసి సున్నితత్వాన్ని తగ్గించడానికి ప్రయత్నించండి తగిన విధంగా, ఆపై దాన్ని పరీక్షించండి. మానవ కదలిక సెన్సార్ ఇండక్షన్‌కు కారణమవుతుంది, కాబట్టి మీరు ఫంక్షన్ టెస్టింగ్ కింద, దయచేసి ఇండక్షన్ ప్రాంతాన్ని వదిలివేయండి మరియు కదలిక చేయవద్దు సెన్సార్ నిరంతర పనిని నిరోధించండి.
స్నేహపూర్వక రిమైండర్: రెండు లేదా అంతకంటే ఎక్కువ మైక్రోవేవ్‌లను కలిపి ఇన్స్టాల్ చేస్తున్నప్పుడు, మీరు చేయాల్సి ఉంటుంది ఒకదానికొకటి 4 మీటర్లు ఉంచండి, లేకపోతే వాటిలో జోక్యం దోషానికి దారి తీస్తుంది ప్రతిచర్య.
గమనిక: దయచేసి మూడు ఫంక్షనల్ నాబ్‌లను అధికంగా సర్దుబాటు చేయవద్దు. అందుకు కారణం ఆ ముగ్గురు ఫంక్షనల్ గుబ్బలు నేరుగా భాగాలకు అనుసంధానించబడ్డాయి, ప్రతిదానిలో ఒక చిన్న స్టాపర్ ఉంది మూడు భాగాలలో, మీరు గుబ్బలను ప్రారంభం నుండి చివరి వరకు సర్దుబాటు చేసినప్పుడు, అధిక మలుపు ఉంటుంది స్టాపర్‌ను పాడు చేసి, 360° నాన్-స్టాప్ టర్న్‌కి దారి తీయండి. సర్దుబాటు పరిధి పరిమితి 270°, దయచేసి దీనిపై శ్రద్ధ వహించండి.
(2) సమయ సెట్టింగ్
ఆలస్యం సమయాన్ని 10 సెకన్ల నుండి 12 నిమిషాల మధ్య సెట్ చేయవచ్చు. ఏదైనా కదలిక కనుగొనబడింది
ఈ సమయం ముగిసేలోపు టైమర్ మళ్లీ ప్రారంభించబడుతుంది. చిన్నది ఎంచుకోవాలని సిఫార్సు చేయబడింది
గుర్తింపు పరిధిని సర్దుబాటు చేయడానికి మరియు నడక పరీక్షను నిర్వహించడానికి సమయం.
గమనిక: లైట్ ఆటో ఆఫ్ అయినప్పుడు, సెన్సార్ గుర్తించడానికి సిద్ధంగా ఉండటానికి 4 సెకన్ల సమయం పడుతుంది
మరొక కదలిక, అంటే 4 సెకన్ల తర్వాత గుర్తించబడిన సిగ్నల్ మాత్రమే లైట్ ఆటో-ఆన్ అవుతుంది.
ఇది ప్రధానంగా సిగ్నల్ కనుగొనబడిన మరియు కాంతి క్షణం నుండి ఆలస్యం సమయం సర్దుబాటు కోసం
లైట్ ఆటో-ఆఫ్ అయ్యే వరకు ఆటో-ఆన్. మీరు మీ ఆచరణాత్మక అవసరానికి ఆలస్యం సమయాన్ని నిర్వచించవచ్చు. కానీ మీరు
మైక్రోవేవ్ సెన్సార్ కలిగి ఉన్నందున, శక్తి ఆదా కోసం ఆలస్యం సమయాన్ని తగ్గించడం మంచిది
నిరంతర సెన్సింగ్ ఫంక్షన్, అంటే, ఆలస్యం సమయానికి ముందు గుర్తించబడిన ఏదైనా కదలిక
elapses టైమర్‌ని మళ్లీ ప్రారంభిస్తుంది మరియు గుర్తించడంలో మానవుడు ఉన్నట్లయితే మాత్రమే లైట్ ఆన్‌లో ఉంటుంది
పరిధి.
(3) కాంతి నియంత్రణ సెట్టింగ్
దీనిని 10~1000 LUX పరిధిలో నిర్వచించవచ్చు. నాబ్‌ను పూర్తిగా యాంటీ క్లాక్‌వైజ్‌గా తిప్పడం
దాదాపు 10 లక్స్, పూర్తిగా సవ్యదిశలో 1000 లక్స్ ఉంటుంది. డిటెక్షన్ జోన్‌ను సర్దుబాటు చేసినప్పుడు మరియు
పగటిపూట నడక పరీక్షను నిర్వహిస్తూ, మీరు నాబ్‌ను పూర్తిగా సవ్యదిశలో తిప్పాలి.
14-కీ రిమోట్ కంట్రోలర్ FS14B
SET: రిమోట్ కంట్రోలర్ ఆపరేటింగ్ సెట్టింగ్ కీ , ఫంక్షనల్ సెట్టింగ్ కీ. ఈ SET కీని నొక్కడానికి , ఆపై రిమోట్ కంట్రోల్ ఫంక్షన్‌ను ప్రారంభించడానికి ఇది చెల్లుబాటు అవుతుంది. లేదంటే రిమోట్ కంట్రోలర్ చెల్లదు. గమనిక: మీరు రిమోట్ కంట్రోలర్ సెట్టింగ్‌ను 1 నిమిషాల్లో పూర్తి చేయాలి; 1 కంటే ఎక్కువ నిమిషాల్లో అది స్వయంచాలకంగా లాక్ చేయబడుతుంది మరియు మైక్రోవేవ్ సెన్సార్ దీనికి ఎటువంటి ప్రతిస్పందనను ఇవ్వదు రిమోట్ కంట్రోలర్. మీరు రిమోట్ కంట్రోలర్ సెట్టింగ్‌ను 1 నిమిషాలలోపు పూర్తి చేయకపోతే, మీరు మళ్లీ నొక్కాలి ఈ SET కీ. మైక్రోవేవ్ సెన్సార్ రిమోట్ కంట్రోలర్‌కు ప్రతిస్పందించినప్పుడు, ప్రతి ఒక్కటి మీరు కీని నొక్కినప్పుడు, ఉత్పత్తిపై సూచిక మూడుసార్లు త్వరగా ఫ్లాష్ అవుతుంది. అక్కడ ఉంటే ఫ్లాష్ లేదు, అంటే మైక్రోవేవ్ సెన్సార్ రిమోట్ నుండి సిగ్నల్ అందుకోలేదు నియంత్రిక.
ఆటో మోడ్: ఈ కీని నొక్కండి, ఉత్పత్తి ఆటోమేటిక్ సెన్స్ మోడ్‌లోకి ప్రవేశిస్తుంది, ఉత్పత్తి ప్రకారం పని చేస్తుంది సెట్టింగ్ డేటా. మీకు ఈ AUTO మోడ్ అవసరమైనప్పుడు, మీరు డేటాను సెట్ చేయాలి. సెన్సిటివిటీ సెట్టింగ్: 2m-4m-6m-8m(radii.) సమయం ఆలస్యం సెట్టింగ్: 10S, 3MIN, 6MIN, 12MIN. లక్స్ సెట్టింగ్: 10LUX, 50LUX, 150LUX, 2000LUX. మీ డిమాండ్ ప్రకారం ప్రతి సెట్టింగ్‌ను ఎంచుకోండి. గమనిక : మీరు ఈ AUTO మోడ్‌ని ఉపయోగించే ముందు SET కీని నొక్కడానికి. రిమోట్ కంట్రోలర్‌ను ప్రారంభించడానికి SET కీ ఫంక్షన్.
కింది పరిస్థితులు లోపం ప్రతిచర్యకు దారితీస్తాయి.
1, రాకింగ్ ఆబ్జెక్ట్‌పై ఇన్స్టాల్ చేయడం వల్ల ఎర్రర్ రియాక్షన్‌కి దారి తీస్తుంది.
2, గాలి ఎగిరిన వణుకుతున్న కర్టెన్ లోపం ప్రతిచర్యకు దారి తీస్తుంది. దయచేసి ఇన్స్టాల్ చేయడానికి తగిన స్థలాన్ని ఎంచుకోండి.
3, ట్రాఫిక్ రద్దీగా ఉండే చోట ఇన్స్టాల్ చేయడం వల్ల ఎర్రర్ రియాక్షన్‌కి దారి తీస్తుంది.
4, సమీపంలోని కొన్ని పరికరాల ద్వారా ఉత్పత్తి చేయబడిన స్పార్క్స్ లోపం ప్రతిచర్యకు దారి తీస్తుంది.
తప్పు మరియు పరిష్కారం
| తప్పు | వైఫల్యానికి కారణం | పరిష్కారం |
| లోడ్ పని చేయడంలో విఫలమవుతుంది. | కాంతి-ప్రకాశం తప్పుగా సెట్ చేయబడింది. | లోడ్ సెట్టింగ్‌ను సర్దుబాటు చేయండి. |
| లోడ్ విరిగిపోయింది. | లోడ్ మార్చండి. | |
| కరెంటు పోయింది. | పవర్ ఆన్ చేయండి. | |
| లోడ్ అన్ని సమయాలలో పనిచేస్తుంది. | గుర్తించే ప్రాంతంలో నిరంతర సిగ్నల్ ఉంది. | గుర్తింపు ప్రాంతం యొక్క సెట్టింగ్‌లను తనిఖీ చేయండి. |
| మోషన్ సిగ్నల్ కనుగొనబడనప్పుడు లోడ్ పని చేస్తుంది. | లాంప్ సరిగ్గా ఇన్స్టాల్ చేయబడలేదు కాబట్టి సెన్సార్ నమ్మదగిన సిగ్నల్‌లను గుర్తించడంలో విఫలమవుతుంది. | సంస్థాపనా స్థలాన్ని మళ్లీ సర్దుబాటు చేయండి. |
| కదిలే సిగ్నల్ సెన్సార్ ద్వారా కనుగొనబడుతుంది (కదలిక గోడ వెనుక, చిన్న వస్తువుల కదలిక మొదలైనవి) | గుర్తింపు ప్రాంతం యొక్క సెట్టింగ్‌లను తనిఖీ చేయండి. | |
| మోషన్ సిగ్నల్ కనుగొనబడినప్పుడు లోడ్ పని చేయడంలో విఫలమవుతుంది. | చలన వేగం చాలా వేగంగా ఉంది లేదా నిర్వచించిన గుర్తింపు ప్రాంతం చాలా చిన్నది. | గుర్తింపు ప్రాంతం యొక్క సెట్టింగ్‌లను తనిఖీ చేయండి. |
● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● భద్రతా ప్రయోజనాల కోసం, దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు పవర్‌ను నిలిపివేయండి.
● సరికాని ఆపరేషన్ వల్ల ఏవైనా నష్టాలు సంభవిస్తే, తయారీదారు ఎటువంటి బాధ్యత వహించడు.
ఈ మాన్యువల్ ఉత్పత్తి ప్రోగ్రామింగ్ యొక్క కంటెంట్, మేము మీకు విడిగా తెలియజేయము. కంపెనీ అనుమతి లేకుండా ఇతర ప్రయోజనాల కోసం సూచనల మాన్యువల్‌లోని విషయాలను కాపీ చేయడం ఖచ్చితంగా నిషేధించబడింది.
