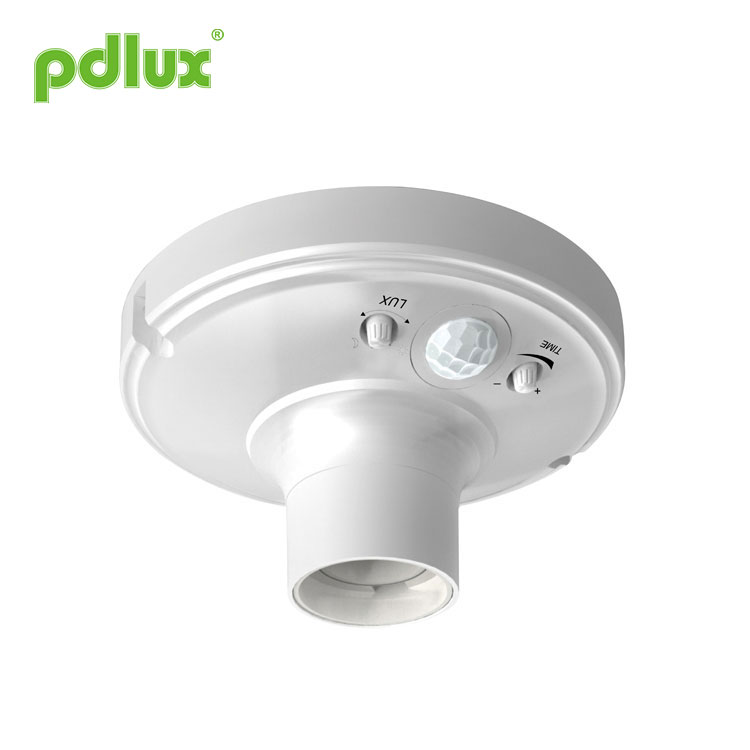

LED సీలింగ్ ఇన్ఫ్రారెడ్ ఇండక్షన్ లాంప్

PD-PIR114 ఇన్ఫ్రారెడ్ సెన్సార్ లాంప్ ఇన్స్ట్రక్షన్

the పరిసర కాంతి ప్రకాశాన్ని స్వయంచాలకంగా గ్రహించండి.
time గుర్తించే సమయం-ఆలస్యాన్ని విచక్షణతో సర్దుబాటు చేయండి.
amb పరిసర కాంతి ప్రకాశాన్ని విచక్షణతో సర్దుబాటు చేయండి
27 E27 రకం యొక్క వివిధ కాంతి వనరులను వ్యవస్థాపించవచ్చు.
సీలింగ్ మౌంట్ మరియు వాల్ మౌంట్‌లో లభిస్తుంది.
human మానవ శరీరం నుండి పరారుణ వికిరణ సంకేతాన్ని గుర్తించండి.

సారాంశం

1. ఎల్‌ఈడీ సీలింగ్ ఇన్‌ఫ్రారెడ్ ఇండక్షన్ లాంప్ అనేది పిఐఆర్ సెన్సార్ మరియు ఇంటెలిజెంట్ లైట్, మానవుడి నుండి ఇన్‌ఫ్రారెడ్ ఎనర్జీని కంట్రోల్-సిగ్నల్ సోర్స్‌గా ఉపయోగించుకుంటుంది మరియు కాంతిని పని చేయాలా వద్దా అని నిర్ణయిస్తుంది మరియు కాంతిని స్వయంచాలకంగా ఆన్ మరియు ఆఫ్ చేస్తుంది.
2. దాఖలు చేసిన డిటెక్షన్‌లోకి ప్రవేశించి, పని చేయడానికి సెన్సార్‌ను ప్రేరేపించినప్పుడు, కాంతి ఆన్ అవుతుంది; దాఖలు చేసిన డిటెక్షన్‌ను వదిలిపెట్టి, సెట్టింగ్ సమయం చేరుకున్నప్పుడు, కాంతి ఆపివేయబడుతుంది.
3. LED సీలింగ్ ఇన్ఫ్రారెడ్ ఇండక్షన్ లాంప్ పరిసర కాంతి ప్రకాశాన్ని స్వయంచాలకంగా గుర్తించగలదు మరియు వాస్తవ అవసరానికి అనుగుణంగా విలువను సెట్ చేసి సర్దుబాటు చేస్తుంది. వంటి, కాంతి ఆన్ అవుతుంది మరియు పరిసర కాంతి ప్రకాశం సెట్టింగ్ విలువలో ఉన్నప్పుడు పనిచేస్తుంది. ఇది సెట్టింగ్ విలువను మించిన తర్వాత, కాంతి పనిచేయడం ఆగిపోతుంది.
4. సెన్సార్ ప్రేరేపించబడినప్పుడు సమయం ఆలస్యం వచ్చే వరకు కాంతి ఉంటుంది. స్థిరమైన సిగ్నల్‌ను గుర్తించిన తర్వాత, సమయం అతివ్యాప్తి చెందుతుంది మరియు కాంతి నిరంతరం ఉంటుంది.
5. ప్రామాణిక దీపం హోల్డర్ E27 దీపం హోల్డర్‌ను అనుకూలీకరించవచ్చు. రేట్ చేసిన లోడ్ మరియు రకం స్పెసిఫికేషన్లను సూచిస్తాయి, పొదుపు-శక్తి కాంతి సిఫార్సు చేయబడింది.
6. ఇండోర్, కారిడార్ మరియు పబ్లిక్-బిల్డింగ్‌లో ఎల్‌ఈడీ సీలింగ్ ఇన్‌ఫ్రారెడ్ ఇండక్షన్ లాంప్‌ను ఏర్పాటు చేయవచ్చు.

LED సీలింగ్ ఇన్ఫ్రారెడ్ ఇండక్షన్ లాంప్ యొక్క లక్షణాలు

విద్యుత్ వనరు: 220-240VAC	కాంతి నియంత్రణ: 10-2000LUX（adjustableï¼
శక్తి పౌన frequency పున్యం: 50Hz	గుర్తింపు కోణం: 120 ° / 100 °
రేట్ చేసిన లోడ్: 40W గరిష్టంగా. (టంగ్స్టన్ & ఫ్లోరోసెంట్ & LED)	సంస్థాపనా ఎత్తు: 2.5 ~ 3.5m（ceilingï¼ ‰ / 1.5 ~ 3m (గోడ)
సమయ అమరిక: సగం కాంతి మోడ్ (ప్రకాశించే కాంతికి మాత్రమే	పని ఉష్ణోగ్రత: -10⠃～40â „
మూలం మరియు LED బల్బ్ దీపం. LED బల్బ్	పని తేమ: <93% RH
మసకబారిన పనితీరుతో దీపం ఉండాలి).	గుర్తించే వేగం: 0.6 ~ 1.5 మీ / సె
ఆలస్యం సమయం: 10S～12min (సర్దుబాటు)	దీపం సాకెట్ రకం: E27 (ప్రామాణికం)
ఆలస్యం సమయం: 30S～2 క (సర్దుబాటు)	అందుబాటులో ఉన్న దీపం రకం:
సాధారణ మోడ్	(సంస్థాపన పరిష్కరించడానికి ముందు, కాంతి మూలం రకం ప్రకారం ఎంపిక స్విచ్ స్థానం.)
ఆలస్యం సమయం: 10S～12min (సర్దుబాటు)
గుర్తించే పరిధి: 6-8 మీ

సెన్సార్ సమాచారం

సంస్థాపన యొక్క విధానం

1. ఉత్పత్తి వ్యవస్థాపించిన స్థలాన్ని గుర్తించండి. 4. పవర్ వైరింగ్ను కనెక్ట్ చేయండి.
2. పెరిగిన స్క్రూతో రంధ్రం వేయండి.5. స్క్రూతో గోడకు ఉత్పత్తిని పరిష్కరించండి.
3. పెరిగిన స్క్రూను సుత్తితో పరిష్కరించండి.

గోడ మౌంటు

పైకప్పు మౌంటు

off € the శక్తిని ఆపివేయండి.
lated € inf పెరిగిన స్క్రూతో ఎంచుకున్న స్థానంపై దిగువ-స్టాండ్ పరిష్కరించబడింది.
connection € connection కనెక్షన్-వైర్ రేఖాచిత్రం ప్రకారం శక్తిని సెన్సార్ యొక్క కనెక్షన్-వైర్ కాలమ్‌లోకి కనెక్ట్ చేయండి.
the € the స్క్రూను బిగించి, పరీక్షించే శక్తిని మార్చండి.
€ € al ఇన్‌స్టాలేషన్ సరే.

కనెక్షన్-వైర్ రేఖాచిత్రం 1. టెర్మినల్ స్క్రూ విప్పు. 2. వైరింగ్ L పై కనెక్ట్ చేయడానికి లైన్ హోల్ ద్వారా విద్యుత్ లైన్ ఉంచండి; N టెర్మినల్. 3. స్క్రూ పరిష్కరించండి. నిర్మాణం మరియు ఫంక్షన్ ప్రదర్శన సమయం నాబ్:సూచిక సిగ్నల్ కండిషన్ కింద ఆపివేయడానికి సూచిక సిగ్నల్ కండిషన్ కింద కాంతి ఆన్ చేసే సమయాన్ని సెట్ చేయండి మరియు సర్దుబాటు చేయండి. నమోదు చేయు పరికరము:మానవ శరీరం నుండి సిగ్నల్ను సమీకరించండి మరియు పని చేయడానికి సెన్సార్ దీపంను ప్రేరేపిస్తుంది. కాంతి నియంత్రణ నాబ్:పరిసర కాంతి ప్రకాశాన్ని సెట్ చేయండి మరియు సర్దుబాటు చేయండి, పరిసర కాంతి ప్రకాశం విభజన పాయింట్లు లైట్లు మరియు చిన్న లైట్లు. దీపం అడాప్టర్:కాంతి మూలాన్ని వ్యవస్థాపించండి. ఉత్పత్తి సాధారణ మోడ్ మరియు సగం లైట్ మోడ్ కలిగి ఉంటుంది. సగం కాంతి మోడ్‌లో, కాంతి నెమ్మదిగా మరియు సగం కాంతి పనితీరుతో ఉంటుంది. సాధారణ మోడ్‌లో, కాంతి దాదాపుగా అయిపోతుంది, సగం కాంతి పని లేదు. గమనిక:సంస్థాపన పరిష్కరించబడటానికి ముందు, కాంతి మూలం రకం ప్రకారం ఎంపిక స్విచ్ స్థానం! â ‘ఆలస్యం సమయం: 10S～12min (సాధారణ మోడ్) â‘¡ ఆలస్యం సమయం: 30S～2 గం సగం ప్రకాశవంతమైన స్థితి: 10 నిమిషాల తరువాత (సగం కాంతి మోడ్) â ‘late ఆలస్యం సమయం: 10S～12 నిమి సగం ప్రకాశవంతమైన స్థితి: 3 నిమిషాల తరువాత (సగం కాంతి మోడ్) గమనిక: Through the delay knob to adjust the delay time of the concrete. ‘‘ (10s-12min) పై బటన్‌ను తెరవండి, ఇది సాధారణ మోడ్, దాదాపుగా కాంతి వేగంగా ఉంటుంది, సగం లైట్ ఫంక్షన్ లేదు. ¡‘¡ (30 సె -2 హెచ్) పై బటన్‌ను తెరవండి, సమయం 10 నిమిషాల కన్నా ఎక్కువ ఆలస్యం చేయండి, 10 నిమిషాల్లో గుర్తించనప్పుడు, కాంతి సగం లైట్ మోడ్‌లోకి ప్రవేశిస్తుంది, ఒకసారి కాంతిని పూర్తి లైట్ మోడ్‌లోకి ఎంటర్ చేసిన తర్వాత , నిర్ణీత సమయం లోపు ఏదైనా గుర్తించబడకపోతే, కాంతి చీకటి స్థితికి ప్రవేశిస్తుంది. Minutes ‘¢ (10 సె -12 మినిన్) పై బటన్‌ను తెరవండి, 3 నిమిషాల కన్నా ఎక్కువ ఆలస్యం సమయం, 3 నిమిషాల్లో గుర్తించనప్పుడు, కాంతి కదిలిన తర్వాత సగం లైట్ మోడ్‌లోకి ప్రవేశిస్తుంది, కాంతి పూర్తిగా ప్రవేశిస్తుంది లైట్ మోడ్, నిర్ణీత సమయంలో ఏదైనా గుర్తించబడకపోతే, కాంతి చీకటి స్థితికి ప్రవేశిస్తుంది. గమనిక: only for incandescent light source and LED bulb lamp.  LED బల్బ్ దీపం మసకబారే పనితీరుతో ఉండాలి.

పరీక్ష

1. LUX నాబ్‌ను సవ్యదిశలో గరిష్టంగా మార్చండి, TIME నాబ్‌ను యాంటీ-సవ్యదిశలో నిమిషానికి మార్చండి, పవర్ సుమారు 30 సెకన్లు ఆన్ చేసిన తర్వాత, నియంత్రిత లోడ్ పనిచేయడం ప్రారంభిస్తుంది. కాంతి ఆపివేయబడినప్పుడు, ప్రేరకానికి సిగ్నల్ లభిస్తుంది మరియు పని ప్రారంభమవుతుంది, కాంతి ఆన్‌లో ఉన్నప్పుడు, ఇండక్టర్ పనిచేయడం ఆగిపోతుంది. ఇండక్టర్ సిగ్నల్స్ కండిషన్ కింద, లోడ్ లోపల పనిచేయడం మానేయాలి
2. LUX నాబ్‌ను సవ్యదిశలో తిప్పండి, TIME నాబ్‌ను సవ్యదిశలో గరిష్టంగా మార్చండి, లోడ్ పనిచేయడం ప్రారంభిస్తుంది .ఇండక్టర్ సిగ్నల్స్ కండిషన్‌లో, లోడ్ 12 నిమిషాల్లో పనిచేయడం మానేయాలి.
3. LUX నాబ్‌ను సవ్యదిశలో తిప్పండి, TIME నాబ్‌ను సవ్యదిశలో నిమిషానికి మార్చండి; పరీక్ష సమయంలో 10 ఫ్లక్స్ కంటే ఎక్కువ పరిసర-కాంతి, లోడ్ స్టాప్ పనిచేయడంతో సూచిక దీపం పనిచేయడం ఆగిపోతుంది; మీరు అపారదర్శక వస్తువులతో (టవల్ ఎల్క్) డిటెక్షన్ విండోను కవర్ చేస్తే, లోడ్ పని చేయాలి. ఇండక్టర్ సిగ్నల్స్ షరతు ప్రకారం, లోడ్ 10 సెకన్లలో పనిచేయడం మానేయాలి. (నాబ్ స్థానంలో ఉన్నప్పుడు ‘‘ â ‘fig, అత్తి 6 గా)

ఫంక్షన్ సెట్టింగ్ లక్స్ నాబ్:కాంతి ఆన్ చేయడం ప్రారంభించినప్పుడు, LUX నాబ్‌ను తగిన ప్రదేశానికి సర్దుబాటు చేయడం ద్వారా పరిసర కాంతి ప్రకాశాన్ని సెట్ చేయండి. సమయం నాబ్: సమయాన్ని ఆన్ నుండి ఆఫ్ చేయడానికి, అతన్ని సర్దుబాటు చేయండి తగిన స్థానానికి టైమ్ నాబ్.

కాంతి నియంత్రణ యొక్క ఆపరేటింగ్ సూత్రం

సమయం-సెట్టింగ్ యొక్క ఆపరేటింగ్ సూత్రం

సంస్థాపనపై శ్రద్ధ వహించండి

వ్యాఖ్య

1. మానవుడు సాధారణంగా కదిలే ప్రాంతానికి సెన్సార్ ముఖాన్ని ఉంచండి.
2. మరింత ఖచ్చితమైన ప్రకాశం అమరికను పొందడానికి సెన్సార్ ముఖాన్ని పరిసర కాంతి యొక్క స్థానానికి ఉంచండి.
3. సీలింగ్ మౌంట్ మరియు వాల్ మౌంట్ మధ్య డిటెక్షన్ పరిధి భిన్నంగా ఉంటుంది.
4. సమయం-ఆలస్యం లోపల సిగ్నల్‌ను మళ్లీ గుర్తించినట్లయితే, సమయం-ఆలస్యం అబద్దం అవుతుంది.
5. LUX నాబ్: పని పరిస్థితుల యొక్క ప్రకాశం. నాబ్ మారినప్పుడు, అది రోజంతా గుర్తించగలదని అర్థం, నాబ్ మారినప్పుడు, ఇది ప్రకాశం <10 LUX క్రింద మాత్రమే పనిచేస్తుంది.
6. టైమ్ నాబ్: ఇది పని నుండి బయటపడే వరకు కాంతి నెమ్మదిగా ఎటువంటి సిగ్నల్ లేకుండా నెమ్మదిగా ఆన్ చేసే కాలం.

గమనికలు

1. ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన వ్యక్తి చేత వ్యవస్థాపించబడాలి.
2. వర్షపునీటిని నివారించడానికి ఇండోర్‌లో ఏర్పాటు చేయాలి.
3. అశాంతి వస్తువులపై దీన్ని వ్యవస్థాపించడం మానుకోండి.
4. మండే వస్తువులపై దీన్ని వ్యవస్థాపించడం మానుకోండి.
5. డిటెక్షన్ విండో ఎఫెక్టివ్ డిటెక్షన్ ముందు అడ్డంకి ఉండకూడదు.
6. డిటెక్షన్ విండో ముందు వస్తువును కదిలించకూడదు.
7. ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైన గాలి ఉష్ణోగ్రత మార్పు జోన్ల దగ్గర దీన్ని వ్యవస్థాపించడం మానుకోండి.
8. మీ భద్రతను పరిగణనలోకి తీసుకుని, దయచేసి మీరు సంస్థాపన తర్వాత తటాలున కనిపించినప్పుడు కవర్ తెరవవద్దు.

pre దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
Purpose భద్రతా ప్రయోజనాల కోసం, దయచేసి సంస్థాపన మరియు తొలగింపు కార్యకలాపాలకు ముందు శక్తిని కత్తిరించండి.
operation సరికాని ఆపరేషన్ వల్ల కలిగే నష్టాలు, తయారీదారు ఎటువంటి బాధ్యత వహించరు.

ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి మేము కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలెక్ట్రానిక్ కాంపోనెంట్లు పనికిరానివిగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని ఇబ్బందులను కలిగిస్తుంది.

ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయకూడదు.
