PD-LED2003-G మైక్రోవేవ్ సెన్సార్ లాంప్ సూచన

సారాంశం

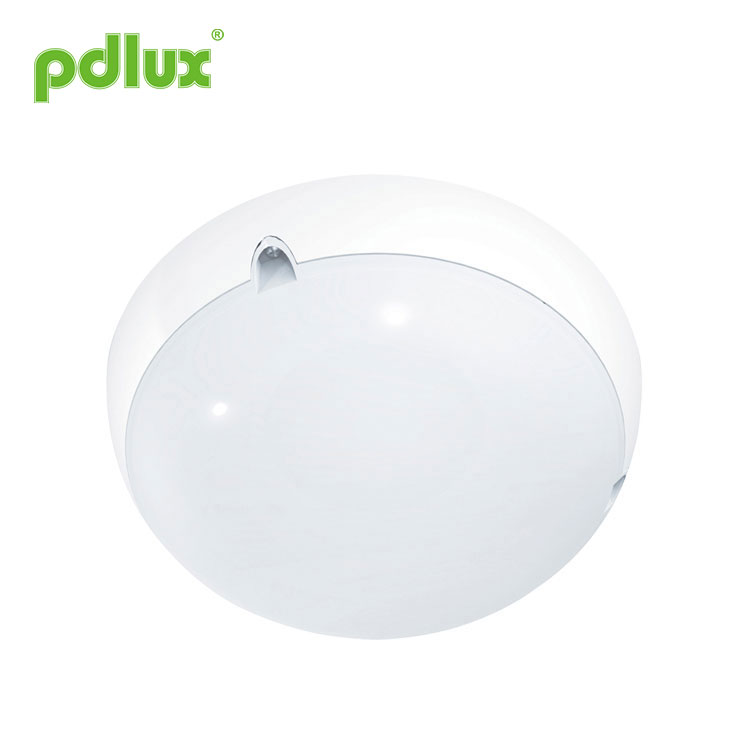

ఇదొక మైక్రోవేవ్ సెన్సార్ స్విచ్‌ల కంట్రోల్డ్ LED లైట్‌లు., మైక్రోవేవ్ సెన్సార్ దీపంలోకి అంతర్నిర్మితమైంది, ఇది లోపల 98pcs హై బ్రైట్‌నెస్ LEDలను కలిగి ఉంది, మొత్తం 16 వాట్ల శక్తితో ఉంటుంది. లైట్ ఆన్ చేసినప్పుడు, ప్రకాశించే ఫ్లక్స్ 1000 lm కంటే ఎక్కువగా ఉంటుంది, ఇది 60 వాట్ల ప్రకాశించే దీపం (≈400lm) కంటే రెండు రెట్లు సమానం. మైక్రోవేవ్ సెన్సార్ స్విచ్ అనేది వాయిస్ స్విచ్ , మరియు ఇన్‌ఫ్రారెడ్ సెన్సార్ స్విచ్ తర్వాత వచ్చే కొత్త రకం ఆటోమేటిక్ స్విచ్. కింది ఇతర వాటితో పోల్చితే గుర్తించే మార్గం క్రింది ప్రయోజనాలను కలిగి ఉంది: 1. పరిచయం లేని గుర్తింపు, 2. చెడు వాతావరణానికి అనుకూలం, ఉష్ణోగ్రత, తేమ, శబ్దం, గాలి, దుమ్ము, కాంతికి రోగనిరోధక శక్తి…3.RF జోక్య సామర్థ్యం, ​​4. ప్రసార శక్తి కేవలం 0.3 mW, ఇది మానవ శరీరానికి హాని కలిగించదు. సాధారణ సంస్థాపన + సులభమైన వైరింగ్.

మేము లైటింగ్ నియంత్రణలో ఈ సున్నితమైన అధునాతన సెన్సార్ స్విచ్‌లను ఉపయోగిస్తాము, ఒకటి వచ్చినప్పుడు లైట్ ఆటోమేటిక్‌గా ఆన్ అయ్యేలా చేస్తుంది , ఒకరు బయటకు వెళ్లినప్పుడు ఆటోమేటిక్‌గా ఆఫ్ అవుతుంది నడవ మెట్లు , లివింగ్ రూమ్ మరియు బెడ్‌రూమ్‌లలో విస్తృతంగా ఉపయోగించడంతో పాటు, దీన్ని కూడా ఇన్‌స్టాల్ చేయవచ్చు. స్నానాల గదిలో.

అంతర్నిర్మిత మైక్రోవేవ్ సెన్సార్ స్విచ్ ప్లాస్టిక్, గాజు, కలపను చొచ్చుకుపోతుంది. కనుక ఇది గ్లాస్ లేదా ప్లాస్టిక్ షెల్ ల్యాంప్‌లో ఇన్‌స్టాల్ చేయబడుతుంది, ఇది శక్తి నియంత్రణ కోసం వివిధ శైలుల లైట్లలో మైక్రోవేవ్ సెన్సార్ స్విచ్‌ని వర్తింపజేయడానికి అనుమతిస్తుంది. ఇప్పుడు, విభిన్న ప్రాధాన్యతలతో విభిన్న వ్యక్తుల అవసరాలను తీర్చడానికి మేము వివిధ రకాల మైక్రోవేవ్ సెన్సార్ LED దీపాలను అందించగలము.

స్పెసిఫికేషన్లు

శక్తి మూలం: 100-240V/AC
పవర్ ఫ్రీక్వెన్సీ: 50/60Hz
రేట్ చేయబడిన లోడ్: 16W గరిష్టం.(230V/AC 50Hz)
HF సిస్టమ్: 5.8GHz CW ఎలక్ట్రిక్ వేవ్, ISM వేవ్ బ్యాండ్
ప్రసార శక్తి: <0.3mW
సమయ సెట్టింగ్: 14సెకన్లు (S2=OFF) నుండి 12నిమి (S1=ON) (సర్దుబాటు)
14సెకన్లు (S2=OFF) నుండి 30నిమి వరకు (S1=OFF) (సర్దుబాటు)
20సెకన్లు (S2=ON) నుండి 12నిమి వరకు (S1=ON) (సర్దుబాటు)
20సెకన్లు (S2=ON) నుండి 30నిమి (S1=OFF) (సర్దుబాటు)
గుర్తింపు పరిధి: 1-10మీ (రేడీ.) (సర్దుబాటు)
కాంతి నియంత్రణ: <10 - >2000LUX (సర్దుబాటు)
స్టాండ్‌బై పవర్: <0.9W
గుర్తింపు కోణం: 360°
ప్రకాశించే ప్రవాహం: 1030lm
ఇన్‌స్టాలేషన్ ఎత్తు: 2.5-3.5మీ (సీలింగ్ మౌంట్)
బరువు: సుమారు 1.24 కిలోలు
దీపం భాగం

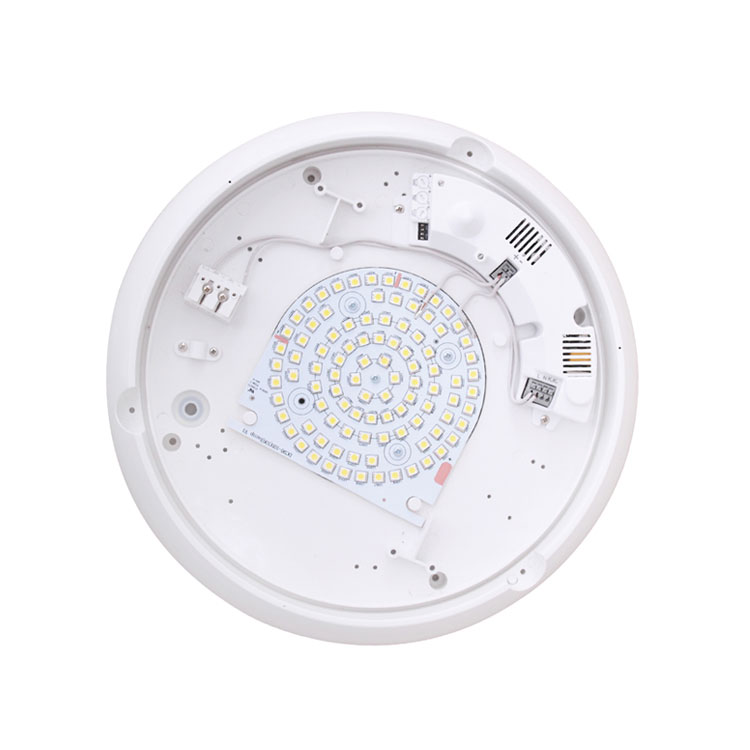

LED పరిమాణం: 98PCS
LED లక్షణాలు: T5050

సెన్సార్ సమాచారం

స్పెక్ట్రోగ్రామ్

సంస్థాపన విధానం

• దశ1 ల్యాంప్‌షేడ్‌ను తీసివేయడానికి స్క్రూను ఆఫ్ చేయండి (క్రింది విధంగా: ఉత్పత్తిని A మరియు B వలె రెండు భాగాలుగా విభజించాలి)

• Step2 నాబ్‌లను ఆదర్శ పరిస్థితులకు మార్చండి (Fig.2 వలె)

సర్క్యూట్లో నాలుగు బిట్ కోడ్ స్విచ్ ఉంది, కింది వాటిని ఎంచుకోవచ్చు.

పరిసర ప్రకాశం 100LUX (చల్లని కాంతి మూలం) కంటే తక్కువగా ఉన్నప్పుడు, పరికరం కాంతిని ప్రేరేపిస్తుంది, లేకపోతేముందుగా అమర్చిన ఆలస్యం సమయం తర్వాత గుర్తించడం, కాంతి 10% ప్రకాశం స్థితికి ప్రవేశిస్తుంది మరియు ఈ పరిస్థితిని వరకు ఉంచుతుందిసగం మార్గంలో గుర్తింపు ఉంది, ఆపై కాంతి ప్రకాశవంతంగా ఉంటుంది.

మీరు స్థిరంగా ఆన్ మోడ్‌ను ముందే సెట్ చేయవచ్చు (పవర్ ఆన్ చేసినప్పుడు మాత్రమే ప్రభావవంతంగా ఉంటుంది), అంటే ఇది మెయిన్స్ స్విచ్‌ని నియంత్రిస్తుందిలైట్ ఆన్ లేదా ఆఫ్. మీరు తక్కువ సమయంలో స్విచ్‌ను ఆన్ లేదా ఆఫ్ చేస్తే, అది సాధారణ లైటింగ్‌ల వలె పని చేస్తుందిమీరు స్విచ్‌ని ఎక్కువసేపు ఆన్ చేస్తే, దాదాపు 6 గంటలపాటు కాంతి నిరంతరం ఆన్‌లో ఉంటుంది, ఆపై సెన్సింగ్‌లోకి ప్రవేశించండిస్థితి. స్విచ్‌ని ఆఫ్ చేసి, ఆపై ఆన్ చేయడానికి, మీరు నిరంతరం ఆన్ మోడ్‌ని పునఃప్రారంభించవచ్చు.

(1) గుర్తింపు పరిధి సెట్టింగ్ (సున్నితత్వం)

డిటెక్షన్ పరిధి అనేది ఎక్కువ లేదా తక్కువ వృత్తాకార గుర్తింపు యొక్క రేడియాలను వివరించడానికి ఉపయోగించే పదం2.5m ఎత్తులో సెన్సార్ లైట్‌ను అమర్చిన తర్వాత భూమిపై ఉత్పత్తి చేయబడిన జోన్, తిరగండికనిష్ట స్థాయిని (సుమారు 1మీ వ్యాసార్థం) మరియు పూర్తిగా ఎంచుకోవడానికి పూర్తిగా అపసవ్య దిశలో నియంత్రణను చేరుకోండిగరిష్ట స్థాయిని ఎంచుకోవడానికి సవ్యదిశలో (సుమారు 10మీ రేడియాలు).

గమనిక: 1.6 మీ ~ 1.7 మీ ఎత్తు మధ్య ఉన్న వ్యక్తి విషయంలో పై గుర్తింపు దూరం పొందబడుతుందిమిడిల్ ఫిగర్ మరియు 1.0~1.5మీ/సెకను వేగంతో కదులుతుంది. వ్యక్తి యొక్క పొట్టి, ఫిగర్ మరియు కదిలే వేగంమార్పు, గుర్తింపు దూరం కూడా మారుతుంది.
వివిధ సందర్భాల్లో, లైట్ల సున్నితత్వం నిర్దిష్ట విచలనాన్ని కలిగి ఉంటుంది.

గమనిక: ఈ ఉత్పత్తిని ఉపయోగిస్తున్నప్పుడు, దయచేసి సున్నితత్వాన్ని (గుర్తింపు పరిధి) తగిన విలువకు సర్దుబాటు చేయండికానీ ద్వారా తప్పు కదలికను సులభంగా గుర్తించడం వలన అసాధారణ ప్రతిచర్యను నివారించడానికి గరిష్టంగా ఉంటుందిఊదుతున్న ఆకులు & కర్టెన్లు, చిన్న జంతువులు లేదా పవర్ గ్రిడ్ & ఎలక్ట్రికల్ పరికరాల జోక్యం.
పైన పేర్కొన్నవన్నీ లోపం ప్రతిచర్యకు దారితీస్తాయి. ఉత్పత్తి సాధారణంగా పని చేయనప్పుడు,దయచేసి సున్నితత్వాన్ని తగిన విధంగా తగ్గించడానికి ప్రయత్నించండి, ఆపై దాన్ని పరీక్షించండి.

పవర్ నెట్‌వర్క్ పల్స్ ఉత్పత్తుల జోక్యాన్ని నిరోధించే పరిష్కారాలు:
ప్రాంతీయ జోక్యం పవర్ నెట్‌వర్క్ యొక్క వ్యత్యాసం కారణంగా, జోక్యం యొక్క పల్స్అనిశ్చితంగా ఉంది, కాబట్టి వినియోగదారు సెన్సిటివ్‌ని గరిష్టంగా సర్దుబాటు చేయమని సూచించబడరుఉపయోగించి.సూచన:దయచేసి తగిన దూరంలో సెన్సిటివ్‌ని ఇన్‌స్టాల్ చేయండి మరియు సర్దుబాటు చేయండిఉపయోగించి, తప్పుగా పనిచేయకుండా నిరోధించడానికి గరిష్ట సున్నితత్వాన్ని సెట్ చేయవద్దు.

స్నేహపూర్వక రిమైండర్: రెండు లేదా అంతకంటే ఎక్కువ మైక్రోవేవ్‌లను ఇన్‌స్టాల్ చేస్తున్నప్పుడు, మీరు 4 మీటర్లు ఉంచాలిఒకదాని నుండి మరొకటి, లేకపోతే వాటి మధ్య జోక్యం లోపం ప్రతిచర్యకు దారి తీస్తుంది.

(2) సమయ సెట్టింగ్

ఇంచుమించు ఏ సమయంలోనైనా లైట్ ఆన్‌లో ఉండేలా సెట్ చేయవచ్చు. 14సెకన్(20సె)(మలుపుపూర్తిగా అపసవ్య దిశలో) మరియు గరిష్టంగా 12 నిమిషాలు (30 నిమిషాలు)(పూర్తిగా సవ్యదిశలో తిరగండి). డయల్ తిరగండి2ని "ఆన్"కి మార్చండి, కనీస ఆలస్యం సమయం 20 సెకన్లు; దానిని "2"కి మార్చండి, కనీస ఆలస్యంసమయం 14 సెకన్లు. డయల్ స్విచ్ 1ని "ఆన్"కి మార్చండి, గరిష్ట ఆలస్యం సమయం 12 నిమిషాలు;దానిని "1"కి మార్చండి, గరిష్ట ఆలస్యం సమయం 30 నిమిషాలు. దీనికి ముందు ఏదైనా కదలిక కనుగొనబడిందిసమయం గడిచిన తర్వాత టైమర్‌ని మళ్లీ ప్రారంభిస్తుంది. దీని కోసం తక్కువ సమయాన్ని ఎంచుకోవాలని సిఫార్సు చేయబడిందిడిటెక్షన్ జోన్‌ని సర్దుబాటు చేయడం మరియు నడక పరీక్ష చేయడం కోసం.

గమనిక: లైట్ స్విచ్ ఆఫ్ అయిన తర్వాత, ఇది సుమారుగా పడుతుంది. ఇది కదలికను గుర్తించడం ప్రారంభించడానికి 1 సెకను ముందుమళ్ళీ. ఈ వ్యవధి ముగిసిన తర్వాత మాత్రమే కదలికకు ప్రతిస్పందనగా లైట్ ఆన్ అవుతుంది.

ఇది ప్రధానంగా సిగ్నల్ కనుగొనబడిన క్షణం నుండి ఆలస్యం సమయం సర్దుబాటు మరియు లైట్ ఆటో-ఆన్ కోసంలైట్ ఆటో ఆఫ్ అయ్యే వరకు. మీరు మీ ఆచరణాత్మక అవసరానికి ఆలస్యం సమయాన్ని నిర్వచించవచ్చు. కానీ మీరు తగ్గించడం మంచిదిమైక్రోవేవ్ సెన్సార్ నిరంతర పనితీరును కలిగి ఉన్నందున, శక్తి ఆదా కోసం సమయాన్ని ఆలస్యం చేయండిసెన్సింగ్, అనగా, ఆలస్యం సమయం ముగిసేలోపు గుర్తించబడిన ఏదైనా కదలిక టైమర్‌ని మళ్లీ ప్రారంభిస్తుంది మరియుగుర్తించే పరిధిలో మానవుడు ఉంటేనే కాంతి వెలుగుతూ ఉంటుంది.

(3) కాంతి నియంత్రణ సెట్టింగ్

ఎంచుకున్న కాంతి ప్రతిస్పందన థ్రెషోల్డ్ సుమారుగా అనంతంగా ఉంటుంది. <10 - >2000లక్స్. దాన్ని తిరగండిసంధ్యా నుండి తెల్లవారుజామున 10 లక్స్ వద్ద ఆపరేషన్‌ని ఎంచుకోవడానికి పూర్తిగా వ్యతిరేక సవ్యదిశలో ఉంటుంది. దాన్ని పూర్తిగా తిప్పండిదాదాపు 2000lux వద్ద పగటిపూట ఆపరేషన్‌ని ఎంచుకోవడానికి సవ్యదిశలో. నాబ్ పూర్తిగా తిప్పాలిడిటెక్షన్ జోన్‌ను సర్దుబాటు చేసేటప్పుడు మరియు పగటిపూట నడక పరీక్షను నిర్వహించేటప్పుడు సవ్యదిశలో.

గమనిక: దయచేసి మూడు ఫంక్షనల్ బటన్‌లను అధికంగా సర్దుబాటు చేయవద్దు. అందుకు కారణం ఆ ముగ్గురుఫంక్షనల్ బటన్లు నేరుగా భాగాలకు కనెక్ట్ చేయబడ్డాయి, ఒక చిన్న స్టాపర్ ఉందిమూడు భాగాలలో ప్రతి ఒక్కటి, మీరు బటన్లను ప్రారంభం నుండి చివరి వరకు సర్దుబాటు చేసినప్పుడు, అధికంమలుపు స్టాపర్‌ను పాడు చేస్తుంది మరియు 360° నాన్-స్టాప్ మలుపుకు దారి తీస్తుంది. పరిధిని సర్దుబాటు చేయండిపరిమితి 270°, దయచేసి దీనిపై శ్రద్ధ వహించండి.

• Step3 డ్రిల్లింగ్ మార్క్ చేయడానికి ఉత్పత్తి యొక్క ఆధారాన్ని పైకప్పుపై ఉంచండి (Fig.4 వలె)
• Step4 మీరు మార్క్ చేసిన ప్రదేశంలో ఉత్పత్తిని ఇన్‌స్టాల్ చేయండి (Fig.5 వలె)

• Step5 మీరు డ్రిల్ చేసే రంధ్రంలోకి ప్లాస్టిక్ విస్తరణ స్క్రూను నాక్ చేయండి (Fig.6 వలె)
• Step6 వైరింగ్‌పై కనెక్ట్ చేయడానికి లైన్ రంధ్రం ద్వారా పవర్ లైన్‌ను ఉంచండి (Fig.7 వలె)

కనెక్షన్-వైర్ రేఖాచిత్రం

K1 మరియు K2 ఒక స్విచ్‌కి సమానం, L నుండి K1కి విద్యుత్, తర్వాత K2 నుండి అవుట్‌పుట్. లాడ్‌కి కనెక్ట్ చేయండి, N యొక్క మరొక చివర .గరిష్ట లోడ్ ఇది 200W(220V)

• Step7 ఎంచుకున్న ప్రదేశంలో ఉత్పత్తి యొక్క ఆధారాన్ని స్క్రూలతో సరిచేయండి (Fig.8 వలె)

• Step8 స్క్రూలతో PC లాంప్‌షేడ్‌ను బేస్‌పై పరిష్కరించండి (Fig.9 వలె)

తప్పు మరియు పరిష్కారం

1.అన్ని సీల్స్ స్థానంలో ఇన్‌స్టాల్ చేయబడినప్పుడు సీరియల్‌లోని LEDS పని చేయగలదు.
2.దయచేసి పవర్ ఆన్ చేసినప్పుడు తీసివేయవద్దు లేదా ఇతర దీపంతో కనెక్ట్ చేయవద్దు.
3.సీరియల్‌లోని LEDS పాడైపోయినప్పుడు, అదే రేటింగ్ LEDSని ఉపయోగించి రిపేర్ చేయడానికి మీకు అనుభవజ్ఞుడైన టెక్నీషియన్ అవసరం.

●దయచేసి ప్రొఫెషన్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
●సురక్షిత ప్రయోజనాల కోసం, దయచేసి ఇన్‌స్టాలేషన్ మరియు రిమూవల్ ఆపరేషన్‌లకు ముందు పవర్‌ను నిలిపివేయండి.
●సక్రమమైన ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.

మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు పనికిరాకుండా ఉండటానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, దీని వలన కొన్ని సమస్యలు వస్తాయి.
డిజైన్ చేసేటప్పుడు, మేము అనవసరమైన డిజైన్‌లకు శ్రద్ధ చూపాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను స్వీకరించాము.
