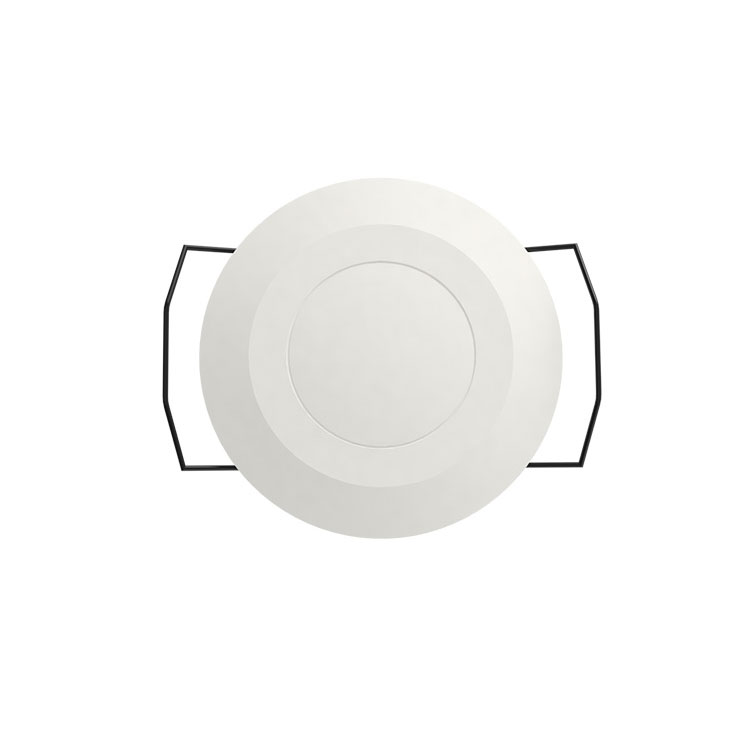

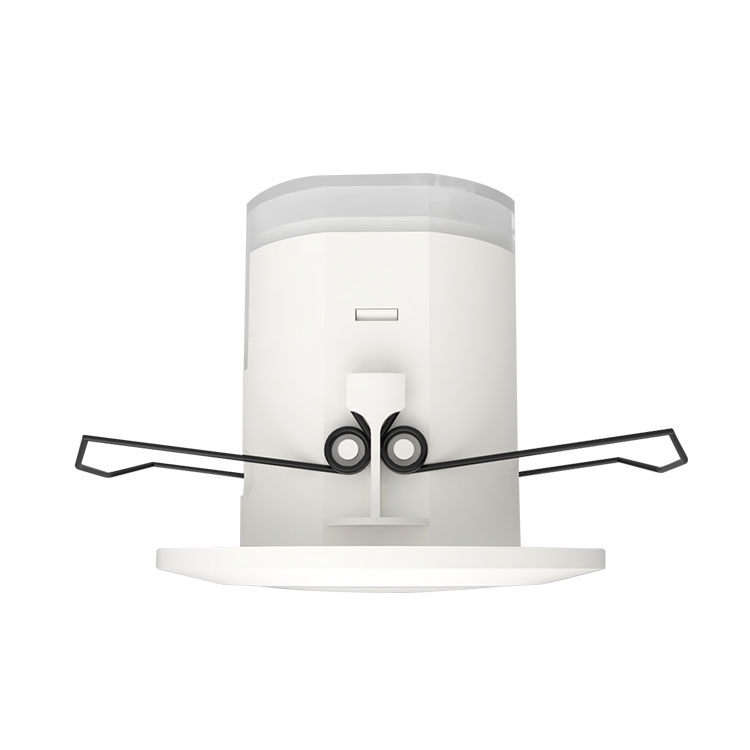

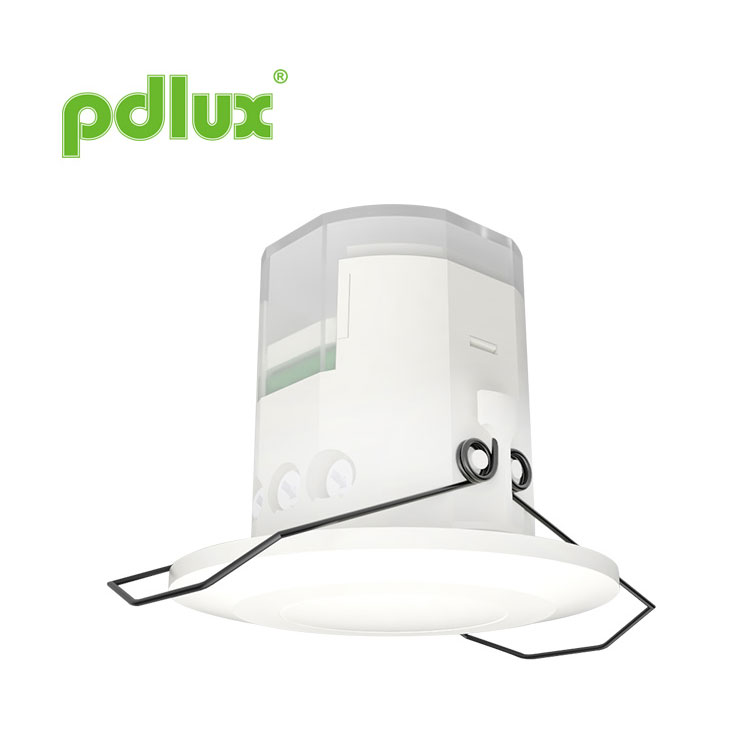

మిల్లీమీటర్ వేవ్ హ్యూమన్ డిటెక్షన్ సెన్సార్
మిల్లీమీటర్ వేవ్ హ్యూమన్ డిటెక్షన్ సెన్సార్, నిర్దిష్ట ప్రాంతంలోని వ్యక్తులను గుర్తించడానికి FMCWని ఉపయోగించండి. రాడార్ సిగ్నల్ ప్రాసెసింగ్ను ఖచ్చితమైన మానవ గుర్తింపు అల్గారిథమ్తో కలపడం ద్వారా, అధిక సున్నితత్వ మానవ గుర్తింపును సాధించవచ్చు, ఇది కదిలే మరియు స్థిరమైన మానవ లక్ష్యాలను గుర్తించగలదు. గుర్తించే పరిధిలో శ్వాస మరియు హృదయ స్పందన వంటి లక్షణాలతో జీవసంబంధమైన ఉనికి (ప్రధానంగా మానవ శరీరం) కనుగొనబడింది, తద్వారా నిద్రిస్తున్న వ్యక్తులతో సహా శరీర కదలికలు లేకుండా మానవ శరీరం గ్రహించబడుతుంది.
మోడల్:PD-MV1022
విచారణ పంపండి
మిల్లీమీటర్ వేవ్ హ్యూమన్ డిటెక్షన్ సెన్సార్
హ్యూమన్ లైఫ్ ప్రెజెన్స్ డిటెక్షన్ mmWave సెన్సార్ PD-MV1022
సారాంశం
పేర్కొన్న ప్రాంతంలోని వ్యక్తులను గుర్తించడానికి FMCWని ఉపయోగించండి. రాడార్ సిగ్నల్ ప్రాసెసింగ్ను ఖచ్చితమైన మానవ గుర్తింపు అల్గారిథమ్తో కలపడం ద్వారా, అధిక సున్నితత్వ మానవ గుర్తింపును సాధించవచ్చు, ఇది కదిలే మరియు స్థిరమైన మానవ లక్ష్యాలను గుర్తించగలదు. గుర్తించే పరిధిలో శ్వాస మరియు హృదయ స్పందన వంటి లక్షణాలతో జీవసంబంధమైన ఉనికి (ప్రధానంగా మానవ శరీరం) కనుగొనబడింది, తద్వారా నిద్రిస్తున్న వ్యక్తులతో సహా శరీర కదలికలు లేకుండా మానవ శరీరం గ్రహించబడుతుంది.
ఫీచర్లు
లైఫ్ ప్రెజెన్స్ డిటెక్షన్: కదలకుండా కూర్చున్న లేదా పడుకున్న మానవ శరీరాన్ని గుర్తించండి. ఫ్లెక్సిబుల్గా కాన్ఫిగర్ చేయదగినది: ప్రతి శ్రేణి గేట్ కోసం పారామితులను కాన్ఫిగర్ చేయండి.
భంగం నివారణ: పరిధిలోని లక్ష్యాన్ని ఖచ్చితంగా గుర్తించండి మరియు బయటి జోక్యాన్ని నివారించండి.
రెగ్యులేషన్ కంప్లైంట్: జాతీయ మరియు అంతర్జాతీయ నిబంధనలకు అనుగుణంగా, వేగవంతమైన ఇన్స్టాలేషన్కు మద్దతు ఇస్తుంది.
స్పెసిఫికేషన్లు
విద్యుత్ సరఫరా వోల్టేజ్ | 100-240VAC |
పవర్ ఫ్రీక్వెన్సీ | 50/60Hz |
శక్తిని ప్రసారం చేయండి | <0.2mW |
రేట్ చేయబడిన లోడ్ | 800W Max.tungsten(220-240VAC) |
200W Max.fluorescent & LED (220-240VAC ) | |
400W Max.tungsten (100-130VAC) | |
100W Max.ఫ్లోరోసెంట్ & LED (100-130VAC) | |
రక్షణ స్థాయి | IP20, క్లాస్ 2 |
ఇన్స్టాలేషన్ సిట్ | ఇండోర్, సీలింగ్, గోడ |
HF వ్యవస్థ | 24GHz FMCW వేవ్, ISM బ్యాండ్ |
డిటెక్షన్ యాంగిల్ | 360° |
గుర్తింపు దూరం | 1.5-4మీ (ప్రోబ్ మరియు మధ్య సరళ దూరం మానవ శరీరం) (సర్దుబాటు) |
ఆలస్యం సెట్టింగ్ | 5సె-3నిమి, (సర్దుబాటు) |
కాంతి నియంత్రణ ప్రకాశం | 2-2000LUX, (సర్దుబాటు) |
విద్యుత్ వినియోగం | <0.3W |
ఆపరేటింగ్ ఉష్ణోగ్రత | -15°C~+70°C |
సెన్సార్ సమాచారం
అప్లికేషన్లు
మైక్రోవేవ్ గాజు, ప్లాస్టిక్ మరియు కలపలోకి చొచ్చుకుపోగలదు, అందువలన మైక్రోవేవ్ సెన్సార్ను నిర్దిష్ట మందం గాజు, ప్లాస్టిక్ లేదా కలపతో చేసిన నీడలో అమర్చవచ్చు. ఉదాహరణకు, లైటింగ్లలోని అప్లికేషన్, క్రింద చూపిన విధంగా కనెక్షన్ చేస్తే మాత్రమే మీరు సాధారణ లైటింగ్లను ఆటో-సెన్సింగ్ లైటింగ్లుగా మార్చగలరు.
శక్తితో N, L కనెక్ట్ చేయండి;
లోడ్తో N, L’ని కనెక్ట్ చేయండి.
మొత్తం మార్గాన్ని నియంత్రించడానికి మీరు పైకప్పు లేదా నేల లోపల ఒకటి లేదా అంతకంటే ఎక్కువ ఇన్స్టాల్ చేయవచ్చు.
స్నేహపూర్వక రిమైండర్: రెండు లేదా అంతకంటే ఎక్కువ మైక్రోవేవ్లను ఇన్స్టాల్ చేసేటప్పుడు, మీరు ఒకదానికొకటి 4 మీటర్లు ఉంచాలి, లేకపోతే వాటి మధ్య జోక్యం లోపం ప్రతిచర్యకు దారి తీస్తుంది.
సెట్టింగ్ విధానం: పొటెన్షియోమీటర్
(1) కాంతి నియంత్రణ సెట్టింగ్
దీనిని 2~2000 LUX పరిధిలో నిర్వచించవచ్చు. నాబ్ను పూర్తిగా యాంటీ క్లాక్వైజ్గా మార్చడానికి దాదాపు 2 లక్స్, పూర్తిగా క్లాక్వైజ్ దాదాపు 2000 లక్స్. డిటెక్షన్ జోన్ను సర్దుబాటు చేస్తున్నప్పుడు మరియు పగటిపూట నడక పరీక్ష చేసేటప్పుడు, మీరు నాబ్ను పూర్తిగా సవ్యదిశలో తిప్పాలి.
(2) సమయ సెట్టింగ్
ఇది 5సెకన్ల (పూర్తిగా వ్యతిరేక సవ్యదిశలో తిరగండి) నుండి 3నిమి (పూర్తిగా సవ్యదిశలో తిరగండి) వరకు నిర్వచించవచ్చు. ఈ సమయం ముగిసేలోపు ఏదైనా కదలిక కనుగొనబడితే, టైమర్ మళ్లీ ప్రారంభమవుతుంది. గుర్తింపు పరిధిని సర్దుబాటు చేయడానికి మరియు నడక పరీక్షను నిర్వహించడానికి తక్కువ సమయాన్ని ఎంచుకోవాలని సిఫార్సు చేయబడింది.
గమనిక: లైట్ ఆటో ఆఫ్ అయినప్పుడు, సెన్సార్ మరొక కదలికను గుర్తించడానికి సిద్ధంగా ఉండటానికి 1 సెకను పడుతుంది, అంటే 1 సెకన్ల తర్వాత గుర్తించబడిన సిగ్నల్ మాత్రమే లైట్ ఆటో-ఆన్ అవుతుంది.
ఆలస్యం సర్దుబాటు యొక్క సరైన ఉపయోగం: సెన్సార్ ఉనికిని గుర్తించిన తర్వాత కాంతి మధ్య ఆలస్యం సమయాన్ని సర్దుబాటు చేయడానికి ఇది ఉపయోగించబడుతుంది.
మానవ శరీరం మరియు ఆటోమేటిక్ లైట్ ఆఫ్. వినియోగదారులు వాస్తవ అవసరాలకు అనుగుణంగా సర్దుబాటు చేయవచ్చు. మైక్రోవేవ్ ఇండక్షన్ ఉత్పత్తులు నిరంతర ఇండక్షన్ ఫంక్షన్ను కలిగి ఉన్నందున, సంక్షిప్తంగా, ఏదైనా ఇండక్షన్ ముగిసేలోపు ఆలస్యం సమయంలో సెన్సార్, సిస్టమ్ రీ-టైమ్ చేస్తుంది, డిటెక్షన్ పరిధిలో వ్యక్తులు ఉన్నంత వరకు, కాంతి ఆరిపోదు. .
(3) గుర్తింపు పరిధి సెట్టింగ్ (సున్నితత్వం)
దిగువకు అపసవ్య దిశలో తిరిగేటప్పుడు గుర్తించే దూరం కనిష్టంగా ఉంటుంది మరియు దిగువకు సవ్యదిశలో తిరిగేటప్పుడు గరిష్టంగా ఉంటుంది. రాడార్ గుర్తింపు లక్ష్యం యొక్క గరిష్ట పరిధి మానవ శరీరం మరియు సెన్సార్ మధ్య 4 మీ సరళ రేఖ దూరం, మరియు గుర్తించే పరిధి 1.5-4 మీ.
గమనిక: దయచేసి మూడు ఫంక్షనల్ నాబ్లను అధికంగా సర్దుబాటు చేయవద్దు. మూడు ఫంక్షనల్ నాబ్లు నేరుగా కాంపోనెంట్లకు కనెక్ట్ చేయబడినందున, ప్రతి మూడు భాగాలలో ఒక చిన్న స్టాపర్ ఉంటుంది, మీరు గుబ్బలను ప్రారంభం నుండి చివరి వరకు సర్దుబాటు చేసినప్పుడు, అధిక మలుపు స్టాపర్ను దెబ్బతీస్తుంది మరియు 360°కి దారి తీస్తుంది. నాన్ స్టాప్ చుట్టూ తిరగండి. సర్దుబాటు పరిధి పరిమితి 270°, దయచేసి దీనిపై శ్రద్ధ వహించండి..
సంస్థాపన
పవర్ ఆఫ్ చేయండి. పవర్ కార్డ్ మరియు కంట్రోల్ లైన్లో థ్రెడ్ ట్యూబ్లను సెట్ చేయండి.కనెక్షన్-లైన్ రేఖాచిత్రం ప్రకారం సెన్సార్తో పవర్ మరియు లోడ్ను కనెక్ట్ చేయండి.
నాబ్లను ఆదర్శ పరిస్థితులకు మార్చండి (దయచేసి పైన పేర్కొన్న సెట్టింగ్ పద్ధతిలో పేర్కొన్న ఒక భాగం ప్రకారం సెట్టింగ్లను నిర్వచించండి.).
కింది పరిస్థితులు లోపం ప్రతిచర్యకు దారితీస్తాయి.
1, రాకింగ్ ఆబ్జెక్ట్పై ఇన్స్టాల్ చేయడం వల్ల ఎర్రర్ రియాక్షన్కి దారి తీస్తుంది.
2, గాలి ద్వారా వణుకుతున్న కర్టెన్ లోపం ప్రతిచర్యకు దారి తీస్తుంది.
దయచేసి ఇన్స్టాల్ చేయడానికి తగిన స్థలాన్ని ఎంచుకోండి.
3, ట్రాఫిక్ రద్దీగా ఉండే చోట ఇన్స్టాల్ చేయడం వల్ల ఎర్రర్ రియాక్షన్కి దారి తీస్తుంది.
4, సమీపంలోని కొన్ని పరికరాల ద్వారా ఉత్పత్తి చేయబడిన స్పార్క్స్ టోరర్ ప్రతిచర్యకు దారి తీస్తుంది.
కింది పరిస్థితులు లోపం ప్రతిచర్యకు దారితీస్తాయి.
తప్పు మరియు పరిష్కారం
తప్పు | వైఫల్యానికి కారణం | పరిష్కారం |
లోడ్ పని చేయడంలో విఫలమవుతుంది. | కాంతి-ప్రకాశం తప్పుగా సెట్ చేయబడింది. | లోడ్ యొక్క అమరికను సర్దుబాటు చేయండి. |
లోడ్ విరిగిపోయింది. | లోడ్ మార్చండి. | |
కరెంటు పోయింది. | పవర్ ఆన్ చేయండి. | |
లోడ్ అన్ని సమయాలలో పనిచేస్తుంది. | గుర్తించే ప్రాంతంలో నిరంతర సిగ్నల్ ఉంది. | గుర్తింపు ప్రాంతం యొక్క సెట్టింగ్లను తనిఖీ చేయండి. |
మోషన్ సిగ్నల్ కనుగొనబడనప్పుడు లోడ్ పనిచేస్తుంది. | లాంప్ సరిగ్గా ఇన్స్టాల్ చేయబడలేదు కాబట్టి సెన్సార్ నమ్మదగిన సిగ్నల్లను గుర్తించడంలో విఫలమవుతుంది. | సంస్థాపనా స్థలాన్ని మళ్లీ సర్దుబాటు చేయండి. |
మూవింగ్ సిగ్నల్ సెన్సార్ ద్వారా గుర్తించబడుతుంది (గోడ వెనుక కదలిక, చిన్న వస్తువుల కదలిక మొదలైనవి) | గుర్తింపు ప్రాంతం యొక్క సెట్టింగ్లను తనిఖీ చేయండి. | |
జీవం ఉంది కానీ భారం పని చేయడం లేదు | నిర్వచించిన గుర్తింపు ప్రాంతం చాలా చిన్నది. | గుర్తింపు ప్రాంతం యొక్క సెట్టింగ్లను తనిఖీ చేయండి. |
● దయచేసి ప్రిఫెషనల్ ఇన్స్టాలేషన్తో నిర్ధారించండి.
● భద్రతా ప్రయోజనాల కోసం, దయచేసి ఇన్స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు పవర్ను నిలిపివేయండి.
● సరికాని ఆపరేషన్ వల్ల ఏవైనా నష్టాలు సంభవిస్తే, తయారీదారు ఎటువంటి బాధ్యత వహించడు.
ఈ మాన్యువల్ ఈ ఉత్పత్తి యొక్క ప్రస్తుత కంటెంట్ ప్రోగ్రామింగ్ కోసం ఉద్దేశించబడింది, నోటీసు లేకుండా తయారీదారుకి అనేక మార్పులు మరియు మార్పులు ఉన్నాయి! కంపెనీ అనుమతి లేకుండా ఇతర ప్రయోజనాల కోసం సూచనల మాన్యువల్లోని విషయాలను కాపీ చేయడం ఖచ్చితంగా నిషేధించబడింది.
వివిధ దృశ్యాలకు వర్తిస్తుంది
