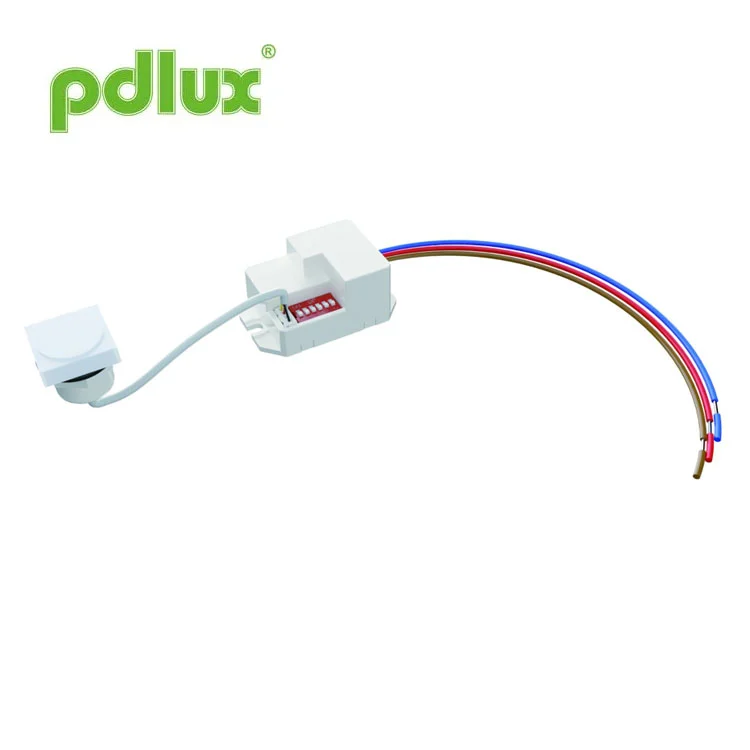

నారో స్టైర్వెల్ & కారిడార్ కోసం కొత్త స్క్వేర్ హెడ్ 5.8GHz మైక్రోవేవ్ సెన్సార్
Pdlux’s New Square Head 5.8GHz Microwave Sensor for Narrow Stairwell & Corridor provides reliable 360° motion detection based on the Doppler principle. The built‑in MCU improves accuracy while reducing false alarms, and its low‑power operation is safe for humans. Compact in design, it resists environmental interference and maintains stable frequency over a wide temperature range—ideal for energy saving and security in passageways, elevators, and public areas.
మోడల్:PD-MB15Y
విచారణ పంపండి

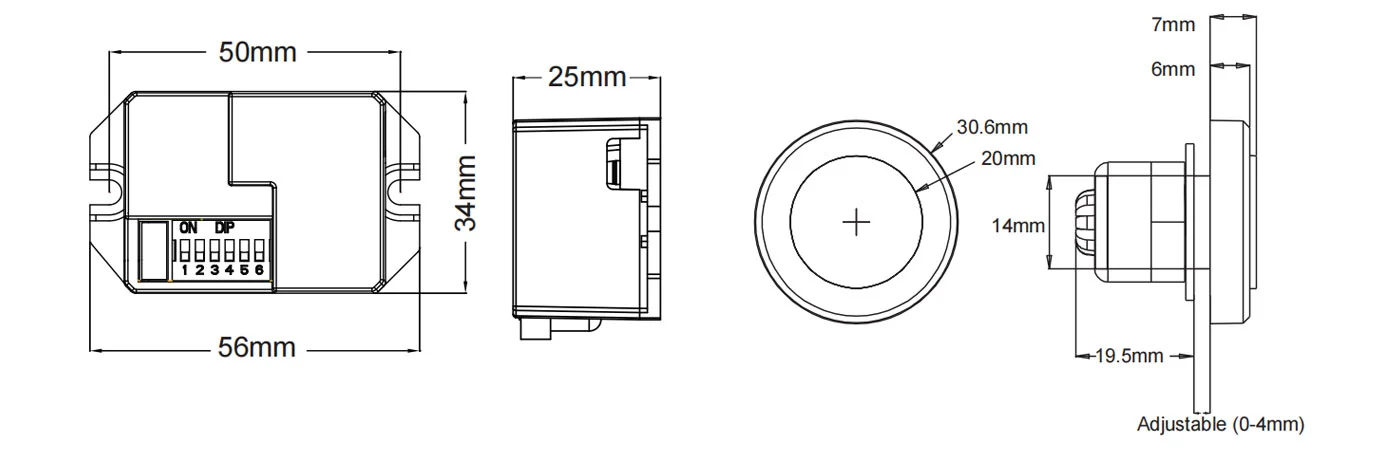

ఉత్పత్తి పరిమాణం
సారాంశం
ఇది హై-ప్రెసిషన్ డిజిటల్ మైక్రోవేవ్ సెన్సార్, దీని గుర్తింపు పరిధి 360° మరియు వర్కింగ్ ఫ్రీక్వెన్సీ 5.8GHz. ఇది ఉద్గార మరియు స్వీకరించడాన్ని ఏకీకృతం చేసే డాప్లర్ సూత్రంపై ఆధారపడి ఉంటుంది. ఇది MCU (మైక్రో కంట్రోల్ యూనిట్)ని స్వీకరిస్తుంది, ఇది దాని ఖచ్చితత్వాన్ని బాగా పెంచుతుంది మరియు దాని తప్పు రేటును తగ్గిస్తుంది. ఇది ప్రదర్శనలో సున్నితమైనది మరియు నిర్మాణంలో కాంపాక్ట్. ఇది స్వతంత్రంగా లోడ్లకు కనెక్ట్ చేయబడుతుంది లేదా లాంప్షేడ్తో లైటింగ్ల లోపల సులభంగా ఇన్స్టాల్ చేయబడుతుంది గాజు లేదా ప్లాస్టిక్ తయారు. భద్రతా రక్షణ లేదా ఇంధన ఆదా కోసం ఇది పాసేజ్వే, వాష్రూమ్, ఎలివేటర్, గృహ లేదా ఇతర బహిరంగ ప్రదేశాలలో విస్తృతంగా వర్తించబడుతుంది.
ఫీచర్లు
1.నాన్-రేడియేషన్ హాని: దీని ట్రాన్స్మిటర్ శక్తి 0.2mW కంటే తక్కువగా ఉంటుంది, ఇది మానవ శరీరానికి ఎటువంటి హాని చేయదు.
2.బలమైన వ్యతిరేక జోక్యం సామర్థ్యం, -15℃ -+70℃ ఉష్ణోగ్రత పరిధిలో పని చేయవచ్చు.
3. ఫ్రీక్వెన్సీ స్థిరంగా ఉంటుంది మరియు ఫ్రీక్వెన్సీ డ్రిఫ్ట్ ఫ్రీక్వెన్సీ పరిధిలో జరగదు.

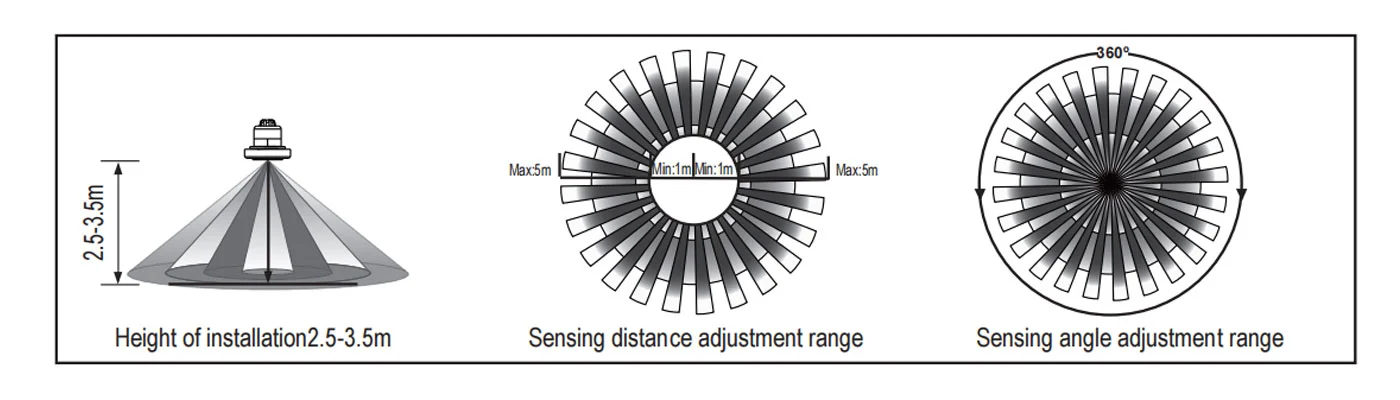

సెన్సార్ సమాచారం

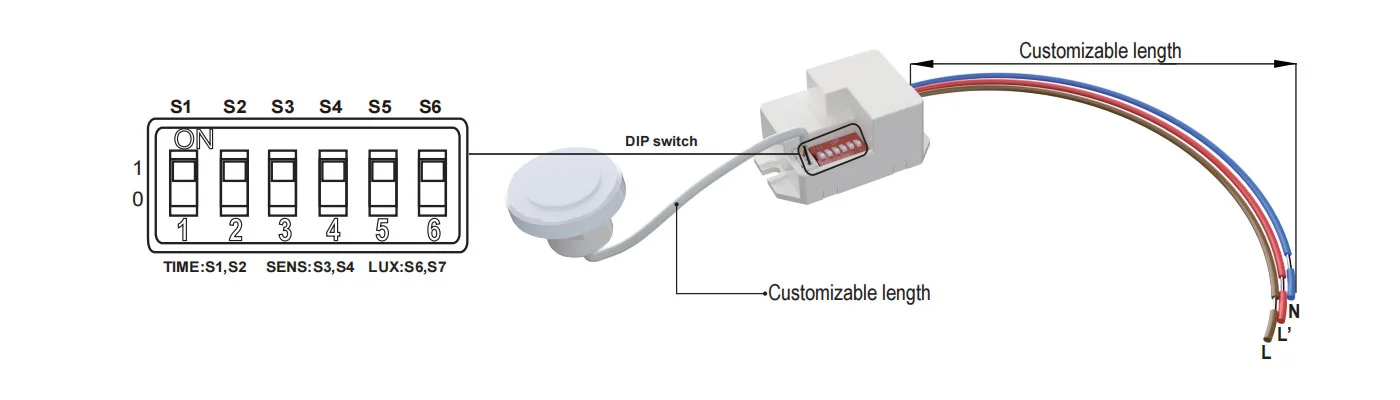

సెట్టింగ్ విధానం:DIP స్విచ్
స్పెసిఫికేషన్లు
=| శక్తి మూలం | 220-240VAC |
| పవర్ ఫ్రీక్వెన్సీ | 50Hz |
| HF వ్యవస్థ | 5.8GHz (సెంటర్ ఫ్రీక్వెన్సీ) CW ఎలక్ట్రిక్ వేవ్, ISM బ్యాండ్ |
| రేట్ చేయబడిన లోడ్ | 800W Max.tungsten 200W Max.fluorescent& LED |
| రక్షణ స్థాయి | IP20, క్లాస్ II |
| ఇన్స్టాలేషన్ సిట్ | ఇంటి లోపల, సీలింగ్ మౌంటు |
| ప్రసార శక్తి | <0.2mW |
| డిటెక్షన్ కోణం | 360° |
| గుర్తింపు పరిధి | 1మీ-2మీ-4మీ-5మీ (రేడీ.) (సర్దుబాటు) |
| సమయం సెట్టింగ్ | 8సెకన్లు-3నిమి-10నిమి-15నిమి, (సర్దుబాటు) |
| కాంతి నియంత్రణ | 10LUX-50LUX- >2000LUX, (సర్దుబాటు |
| విద్యుత్ వినియోగం | సుమారు.0.5W |
| పని ఉష్ణోగ్రత | -15°C~+70°C |
సమయ సెట్టింగ్ S1 S2
దీనిని 8 సెకన్ల నుండి 15 నిమిషాల వరకు నిర్వచించవచ్చు. ఈ సమయం ముగిసేలోపు ఏదైనా కదలిక కనుగొనబడితే, టైమర్ మళ్లీ ప్రారంభమవుతుంది. గుర్తింపు పరిధిని సర్దుబాటు చేయడానికి మరియు నడక పరీక్షను నిర్వహించడానికి తక్కువ సమయాన్ని ఎంచుకోవాలని సిఫార్సు చేయబడింది. స్విచ్ని ఆన్కి సెట్ చేయడానికి “1”, ఆఫ్కి “0”.
ఇది ప్రధానంగా సిగ్నల్ గుర్తించిన క్షణం నుండి ఆలస్యం సమయాన్ని సర్దుబాటు చేయడం మరియు లైట్ ఆటో-ఆఫ్ వరకు లైట్ ఆటో-ఆన్ చేయడం కోసం. మీరు మీ ఆచరణాత్మక అవసరానికి ఆలస్యం సమయాన్ని నిర్వచించవచ్చు. మైక్రోవేవ్ సెన్సార్ నిరంతర సెన్సింగ్ పనితీరును కలిగి ఉన్నందున, శక్తిని ఆదా చేయడం కోసం మీరు సమయాన్ని ఆలస్యం చేయడం మంచిది, అనగా ఆలస్యం సమయం ముగిసేలోపు కనుగొనబడిన ఏదైనా కదలిక టైమర్ను మళ్లీ ప్రారంభిస్తుంది మరియు గుర్తించే పరిధిలో మనుషులు ఉంటే మాత్రమే కాంతి ఆన్లో ఉంటుంది.
గుర్తింపు పరిధి సెట్టింగ్ (సున్నితత్వం) S3 S4
డిటెక్షన్ రేంజ్ అనేది 3 మీటర్ల ఎత్తులో ఇన్స్టాల్ చేసినప్పుడు భూమిపై కాస్టింగ్ అయ్యే సుమారు వృత్తం యొక్క రేడియాలను వివరించడానికి ఉపయోగించే పదం. స్విచ్ని ఆన్కి సెట్ చేయడానికి “1”, ఆఫ్కి “0”.
గమనిక: ఈ ఉత్పత్తిని ఉపయోగిస్తున్నప్పుడు, దయచేసి సున్నితత్వాన్ని (గుర్తింపు పరిధి) తగిన విలువకు సర్దుబాటు చేయండి, కానీ ఊదడం ఆకులు & కర్టెన్లు, చిన్న జంతువులు లేదా పవర్ గ్రిడ్ & ఎలక్ట్రికల్ పరికరాల జోక్యం ద్వారా తప్పు కదలికను సులభంగా గుర్తించడం వల్ల కలిగే అసాధారణ ప్రతిచర్యను నివారించడానికి గరిష్టంగా. పైన పేర్కొన్నవన్నీ లోపం ప్రతిచర్యకు దారితీస్తాయి. ఉత్పత్తి సాధారణంగా పని చేయనప్పుడు, దయచేసి సున్నితత్వాన్ని తగిన విధంగా తగ్గించడానికి ప్రయత్నించండి, ఆపై దాన్ని పరీక్షించండి. మానవ కదలిక సెన్సార్ ఇండక్షన్కు కారణమవుతుంది, కాబట్టి మీరు ఫంక్షన్ టెస్టింగ్లో ఉన్నప్పుడు, దయచేసి ఇండక్షన్ ప్రాంతాన్ని వదిలివేయండి మరియు సెన్సార్ నిరంతర పనిని నిరోధించడానికి కదలిక చేయవద్దు.
లైట్-కంట్రోల్ సెట్టింగ్ S5 S6
దీనిని 10~>2000 LUX పరిధిలో నిర్వచించవచ్చు. స్విచ్ని ఆన్కి సెట్ చేయడానికి “1”, ఆఫ్కి “0”.
ఈ మాన్యువల్ ఈ ఉత్పత్తి యొక్క ప్రస్తుత కంటెంట్ ప్రోగ్రామింగ్ కోసం, నోటీసు లేకుండా తయారీదారుకి ఏవైనా మార్పులు మరియు మార్పులు ఉన్నాయి!
కంపెనీ అనుమతి లేకుండా మరే ఇతర ప్రయోజనం కోసం సూచనల మాన్యువల్లోని విషయాలను కాపీ చేయడం ఖచ్చితంగా నిషేధించబడింది.
| తప్పు | వైఫల్యానికి కారణం | పరిష్కారం |
| లోడ్ పని చేయడంలో విఫలమవుతుంది. | కాంతి-ప్రకాశం తప్పుగా సెట్ చేయబడింది. | లోడ్ సెట్టింగ్ను సర్దుబాటు చేయండి. |
| లోడ్ విరిగిపోయింది. | లోడ్ మార్చండి. | |
| కరెంటు పోయింది. | పవర్ ఆన్ చేయండి. | |
| లోడ్ అన్ని సమయాలలో పనిచేస్తుంది. | గుర్తించే ప్రాంతంలో నిరంతర సిగ్నల్ ఉంది. | యొక్క సెట్టింగ్లను తనిఖీ చేయండి గుర్తింపు ప్రాంతం. |
| లోడ్ ఉన్నప్పుడు పని చేస్తుంది చలన సంకేతం కనుగొనబడలేదు. | దీపం సరిగ్గా ఇన్స్టాల్ చేయబడలేదు కాబట్టి సెన్సార్ విఫలమవుతుంది విశ్వసనీయ సంకేతాలను గుర్తించండి. | సంస్థాపన స్థలాన్ని మళ్లీ సర్దుబాటు చేయండి. |
| మూవింగ్ సిగ్నల్ సెన్సార్ ద్వారా కనుగొనబడుతుంది (కదలిక గోడ వెనుక, చిన్న వస్తువుల కదలిక మొదలైనవి) | గుర్తింపు ప్రాంతం యొక్క సెట్టింగ్లను తనిఖీ చేయండి. | |
| మోషన్ సిగ్నల్ కనుగొనబడినప్పుడు లోడ్ పని చేయడంలో విఫలమవుతుంది. | చలన వేగం చాలా వేగంగా ఉంది లేదా నిర్వచించిన గుర్తింపు ప్రాంతం చాలా చిన్నది. | గుర్తింపు ప్రాంతం యొక్క సెట్టింగ్లను తనిఖీ చేయండి. |
హెచ్చరిక! కింది పరిస్థితులు లోపం ప్రతిచర్యకు దారితీస్తాయి.
1. రాకింగ్ ఆబ్జెక్ట్పై ఇన్స్టాల్ చేయడం వల్ల ఎర్రర్ రియాక్షన్కి దారి తీస్తుంది.
2. గాలి ద్వారా ఎగిరిన వణుకుతున్న కర్టెన్ లోపం ప్రతిచర్యకు దారి తీస్తుంది. దయచేసి ఇన్స్టాల్ చేయడానికి తగిన స్థలాన్ని ఎంచుకోండి.
3. ట్రాఫిక్ రద్దీగా ఉండే చోట ఇన్స్టాల్ చేయడం వల్ల ఎర్రర్ రియాక్షన్కి దారి తీస్తుంది.
4. సమీపంలోని కొన్ని పరికరాలు ఉత్పత్తి చేసే స్పార్క్స్ లోపం ప్రతిచర్యకు దారి తీస్తుంది.
● దయచేసి ప్రిఫెషనల్ ఇన్స్టాలేషన్తో నిర్ధారించండి.
● భద్రతా ప్రయోజనాల కోసం, దయచేసి ఇన్స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు పవర్ను నిలిపివేయండి.
● సరికాని ఆపరేషన్ వల్ల ఏవైనా నష్టాలు సంభవిస్తే, తయారీదారు ఎటువంటి బాధ్యత వహించడు.
