PDLUX అప్‌గ్రేడ్ చేసిన PD-V9H/PD-V9P/PD-V9S X-బ్యాండ్ డాప్లర్ సెన్సింగ్ మాడ్యూల్స్, కస్టమ్ పిన్-ఫ్రీ వెర్షన్ ఐచ్ఛికం

Ningbo PDLUX ఎలక్ట్రానిక్ టెక్నాలజీ PD-V9H, PD-V9P మరియు PD-V9Sతో సహా శుద్ధి చేసిన PD-V9 X-బ్యాండ్ డాప్లర్ రాడార్ సెన్సార్‌లను అధికారికంగా ప్రారంభించింది. ఐచ్ఛిక పిన్-రహిత అనుకూలీకరణతో పాటు విభిన్న పిన్ లేఅవుట్‌లు మరియు రెండు ప్రధాన స్రవంతి ఫ్రీక్వెన్సీ ఎంపికలను కలిగి ఉంటుంది, ఈ సిరీస్ ప్రపంచవ్యాప్తంగా ఎలక్ట్రానిక్స్ తయారీదారుల నుండి విభిన్న PCB లేఅవుట్ అవసరాలను సంతృప్తిపరుస్తుంది.

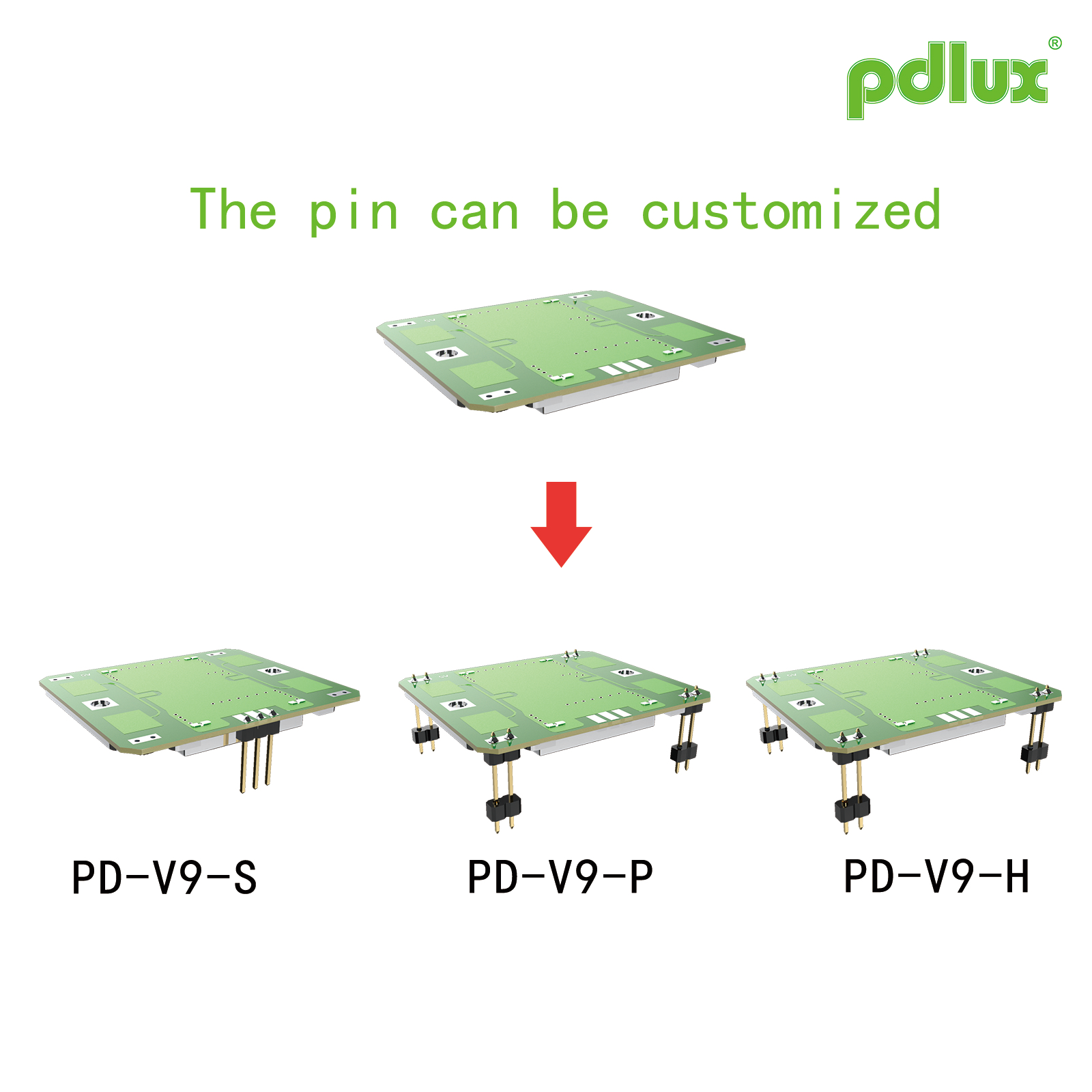

కోర్ డిఫరెన్షియేషన్: పిన్ లేఅవుట్ & ఫ్రీక్వెన్సీ ఎంపిక

మూడు మోడల్‌లు ఒకే సర్క్యూట్, యాంటెన్నా మరియు ఎలక్ట్రికల్ పనితీరును కలిగి ఉంటాయి, ప్రాంతీయ రేడియో ప్రమాణాలకు సరిపోయేలా పిన్ పిచ్ మరియు ఆపరేటింగ్ ఫ్రీక్వెన్సీలో మాత్రమే తేడాలు ఉంటాయి:

· PD-V9H:సాధారణ యూరోపియన్ & అమెరికన్ PCB డిజైన్ కోసం 10.587GHz±10MHz (EU స్టాండర్డ్ ఫ్రీక్వెన్సీ), X1=3.4mm, X2=9.8mm పిన్ స్పేసింగ్

· PD-V9P:PCB పాదముద్రను సేవ్ చేయడానికి 10.525GHz±20MHz (ప్రపంచవ్యాప్త యూనివర్సల్ ఫ్రీక్వెన్సీ), కాంపాక్ట్ X1=3mm, X2=8.9mm పిన్‌లు

PD-V9S:10.525GHz±20MHz, లెగసీ సెన్సార్‌ల డైరెక్ట్ డ్రాప్-ఇన్ రీప్లేస్‌మెంట్ కోసం ప్రామాణిక 3.4/9.8mm పిన్ లేఅవుట్

అనుకూల ఎంపిక:SMD మౌంటు కోసం పిన్-ఫ్రీ బేర్ మాడ్యూల్స్ అభ్యర్థనపై అందుబాటులో ఉన్నాయి; కస్టమర్ స్పెసిఫికేషన్‌ల ప్రకారం X3 పరిమాణాన్ని అనుకూలీకరించవచ్చు.

అన్ని PD-V9 సిరీస్‌ల కోసం ఏకీకృత సుపీరియర్ స్పెక్స్

DRO డైలెక్ట్రిక్ రెసొనేటర్ ఓసిలేటర్ మరియు ఇంటిగ్రేటెడ్ ప్యాచ్ యాంటెన్నాతో నిర్మించబడింది, మొత్తం శ్రేణి స్థిరమైన స్పెసిఫికేషన్‌లను పంచుకుంటుంది:

· సరఫరా వోల్టేజ్: DC5V ± 0.5V, సాధారణ కరెంట్ 32mA కంటే తక్కువ; PWM పవర్ మోడ్ అల్ట్రా-తక్కువ విద్యుత్ వినియోగానికి మద్దతు ఇస్తుంది

· సాధారణ EIRP:13dBm(20mW), స్వీకరించే సున్నితత్వం -90dBc, రెండవ హార్మోనిక్ ≤-40dBm

· ఆపరేటింగ్ ఉష్ణోగ్రత: -30℃~+55℃ సాధారణ పరిధి, -40℃ నుండి +80℃ వరకు పొడిగించబడింది

· బీమ్ కోణం: 36° E-ప్లేన్,72° H-ప్లేన్; సౌకర్యవంతమైన మౌంటు కోణం అందుబాటులో ఉంది

· గ్లోబల్ మార్కెట్ ఆమోదం కోసం RoHS ధృవీకరించబడింది మరియు ETS 300 440కి అనుగుణంగా ఉంది

విస్తృత అప్లికేషన్ దృశ్యాలు

ఆటోమేటిక్ డోర్లు, మోషన్-సెన్సార్ లైట్లు, సెక్యూరిటీ అలారాలు, IoT ప్రెజెన్స్ సెన్సార్‌లు మరియు స్పీడ్ డిటెక్షన్ పరికరాలకు అనువైనది. పాత రాడార్ మాడ్యూల్‌లను భర్తీ చేస్తున్నప్పుడు, వినియోగదారులు MCU కోడ్ పునర్విమర్శ లేకుండా సున్నితత్వ సమస్యలను పరిష్కరించడానికి యాంప్లిఫైయర్ లాభాలను మాత్రమే సర్దుబాటు చేయాలి, అభివృద్ధి ఖర్చులను బాగా తగ్గిస్తుంది.
