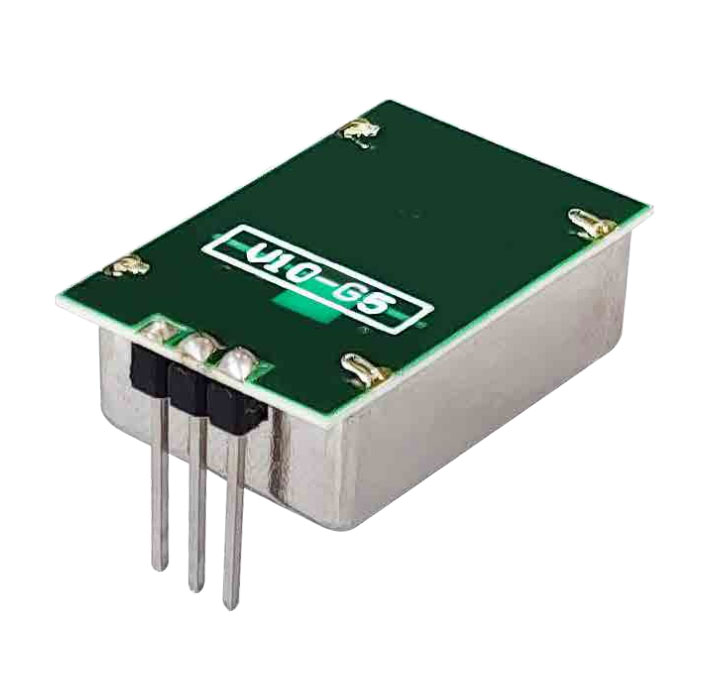

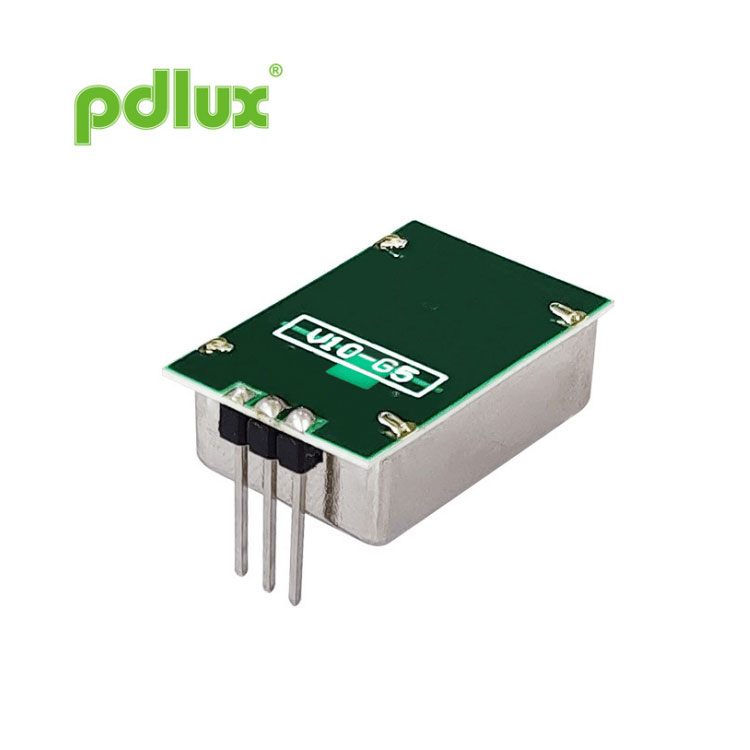

PD-V10-G5 మినియేచర్ X-బ్యాండ్ మైక్రోవేవ్ ట్రాన్స్సీవర్ మోషన్ డిటెక్టర్ యూనిట్
చైనాలోని Pdlux యొక్క కర్మాగారంలో తయారు చేయబడినది, మేము గుర్తించబడిన PD-V10-G5 మినియేచర్ X-బ్యాండ్ మైక్రోవేవ్ ట్రాన్స్సీవర్ మోషన్ డిటెక్టర్ యూనిట్ తయారీదారు మరియు సరఫరాదారు, నాణ్యత మరియు స్పష్టమైన ధరను నిర్ధారించడానికి ఉత్పత్తి యొక్క ప్రతి దశను నిశితంగా పర్యవేక్షిస్తూ, మా వినియోగదారులకు తక్కువ ఖర్చుతో కూడిన పరిష్కారాలను అందిస్తోంది.
విచారణ పంపండి
మెటల్ క్యాన్లో ఉంచబడిన యూనిట్, డీఎలెక్ట్రిక్ రెసొనేటర్ స్టెబిలైజ్డ్ ఓసిలేటర్ను కలిగి ఉంటుంది, ఇది స్థిరంగా ఉంటుంది CW లేదా తక్కువ డ్యూటీ సైకిల్ పల్స్ మోడ్ మరియు ఇంటిగ్రేటెడ్లో విస్తృత ఉష్ణోగ్రత పరిధిలో ఆపరేషన్ మెరుగైన సున్నితత్వం మరియు విశ్వసనీయత కోసం homodyne రిసీవర్.
ఈ మాడ్యూల్ కుటుంబం +5v లేదా +3v సరఫరా వోల్టేజ్తో అందుబాటులో ఉంటుంది.
ఆపరేషన్ యొక్క ప్రాథమిక సూత్రం ప్రసారం చేయబడిన మరియు అందుకున్న సిగ్నల్ మధ్య ఫ్రీక్వెన్సీ షిఫ్ట్ను గుర్తించడం
యూనిట్ వీక్షణ క్షేత్రంలో కదిలే వస్తువు నుండి తిరిగి ప్రతిబింబిస్తుంది.
యూనిట్ తక్కువ స్థాయి అవుట్పుట్ సిగ్నల్ను ఉత్పత్తి చేస్తుంది, ఇది వినిపించే లేదా దృశ్యమాన అలారం అందించడానికి విస్తరించబడుతుంది మరియు ప్రాసెస్ చేయబడుతుంది
సిగ్నల్ మరియు తక్కువ ఖర్చుతో కూడిన ఉపరితల మౌంట్ తయారీ సాంకేతికతలను ఉపయోగిస్తుంది, ఇవి కఠినమైన మరియు కఠినమైనవిగా నిరూపించబడ్డాయి
నమ్మదగిన.
| పార్ట్ నం. | దేశం | ఫ్రీక్వెన్సీ | వ్యాఖ్యలు |
| PD-V10-501 | UK | 10.587 GHz (5V) | |
| PD-V10-502 | USA | 10.525 GHz (5V) | FCC-ID |
| PD-V10-502 | బెల్జియం, హాలండ్, ఇటలీ | 10.525 GHz (5V) | RED డైరెక్టివ్ను కలుస్తుంది |
| PD-V10-301 | UK | 10.587 GHz (3V) | |
| PD-V10-302 | బెల్జియం, హాలండ్, ఇటలీ | 10.525 GHz (3V) | RED డైరెక్టివ్ను కలుస్తుంది |
| ఫ్రీక్వెన్సీ | పైగా టేబుల్ చూడండి |
| పవర్ అవుట్పుట్ (కనిష్ట) | 5 dBm EIRP |
| ఆపరేటింగ్ వోల్టేజ్ | +5 V ± 0.25 V +3 V ± 0.15 V |
| ఆపరేటింగ్ కరెంట్ (CW) | 25mA (గరిష్టంగా) 20mA (రకం) |
| హార్మోనిక్ ఉద్గారాలు | <-30dBm |
| సగటు కరెంట్ (5% DC) | 1 mA టైప్. |
| పల్స్ వెడల్పు (కని.) | 5 µసెకన్లు |
| డ్యూటీ సైకిల్ (నిమి) | 1% |
| పల్స్ పునరావృత ఫ్రీక్వెన్సీ | 2-4 KHz |
| సున్నితత్వం (10 dB S/N నిష్పత్తికి) | -84 dBm |
| శబ్దం (3Hz నుండి 80Hz బ్యాండ్విడ్త్లో కొలుస్తారు) | < 30 µV |
| లాభం | 5 dBi |

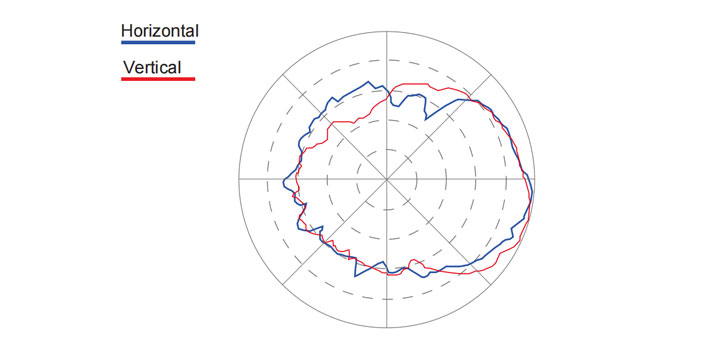

| -3 dB బీమ్విడ్త్ | |
| E విమానం | 50° |
| H విమానం | 60° |
| బరువు | 4 గ్రా |

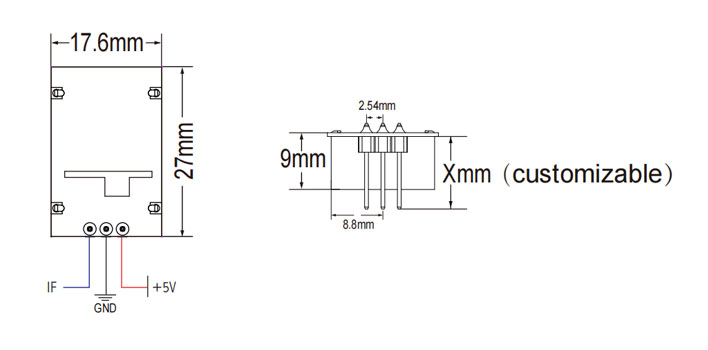

| పిన్ హెడర్ కనెక్టర్లు | 2.54mm అంతరం X3 |
| RoHS కంప్లైంట్ | |
| శక్తి/ఉష్ణోగ్రత. గుణకం (నిర్వహణ ఉష్ణోగ్రత పరిధి కంటే ఎక్కువ) | 3 డిబి |
| ఫ్రీక్వెన్సీ/ఉష్ణోగ్రత. గుణకం (నిర్వహణ ఉష్ణోగ్రత పరిధి కంటే ఎక్కువ) | 6.5 MHz |
| ఆపరేటింగ్ ఉష్ణోగ్రత | -20 ° C నుండి +70 ° C వరకు |
సెన్సార్ అవుట్పుట్ యొక్క బలం (గుర్తింపు పరిధి) సిగ్నల్ నుండి నాయిస్ నిష్పత్తిపై ఆధారపడి ఉంటుంది. నామమాత్రపు ఆపరేటింగ్ ఉష్ణోగ్రత కంటే ఎక్కువ లేదా తక్కువ, సెన్సార్ కూడా పని చేయవచ్చు, కానీ పనితీరు తగ్గుతుంది. పరికరాలకు నష్టం జరగకుండా ఉండటానికి, నిర్వహణ సమయంలో జాగ్రత్త వహించాలి. సరైన ఎలెక్ట్రోస్టాటిక్ డిశ్చార్జ్ (ESD) నిల్వ, నిర్వహణ, అసెంబ్లీ మరియు పరీక్ష యొక్క అన్ని దశలలో జాగ్రత్తలు పాటించాలి.
