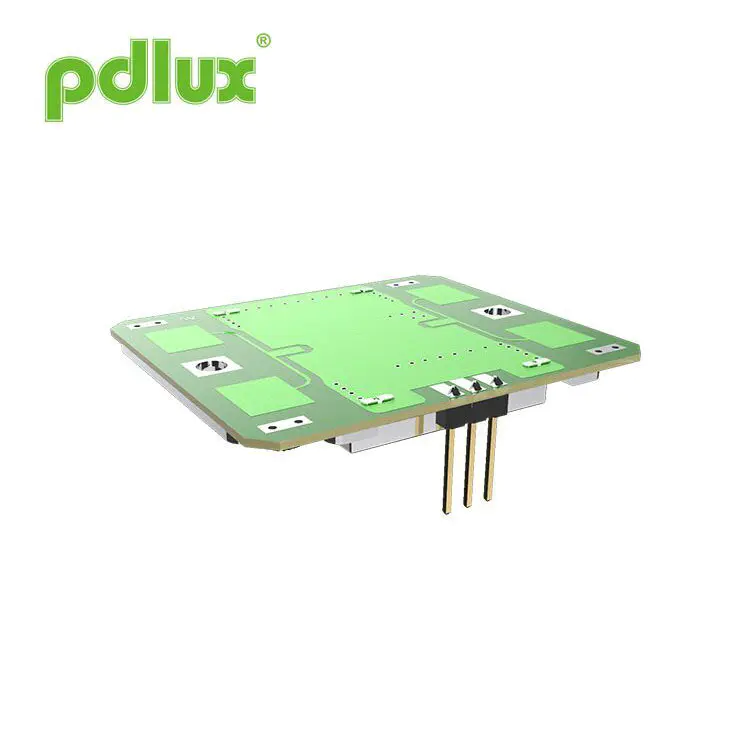

PD-V9-S X- బ్యాండ్ డాప్లర్ మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ పిన్ అవుట్‌పుట్‌తో

కాంపాక్ట్ మరియు అనుకూలీకరించదగిన, పిడి-వి 9-ఎస్ ఎక్స్-బ్యాండ్ డాప్లర్ మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ పిన్ అవుట్‌పుట్‌తో మీ అధునాతన సెన్సింగ్ ఉత్పత్తులలో అనుసంధానం కోసం నిర్మించబడింది. PD-V9-S అనేది పిన్ అవుట్‌పుట్‌తో సూక్ష్మీకరించిన X- బ్యాండ్ డాప్లర్ రాడార్ మాడ్యూల్, ఇది డెవలపర్లు మరియు సిస్టమ్ ఇంటిగ్రేటర్లకు సరైనది. ఇది ప్రాంతీయ పౌన frequency పున్య అనుకూలీకరణకు మద్దతు ఇస్తుంది మరియు ద్వంద్వ-విమాన సెన్సింగ్ నిర్మాణాన్ని కలిగి ఉంటుంది-విస్తృత కవరేజ్ కోసం హెచ్-ప్లేన్ మరియు ఖచ్చితమైన గుర్తింపు కోసం ఫోకస్డ్ ఇ-ప్లేన్. సెన్సార్ తక్కువ-శక్తి PWM మోడ్‌లో సమర్థవంతంగా పనిచేస్తుంది, ఇది బ్యాటరీతో పనిచేసే లేదా ఎంబెడెడ్ సిస్టమ్‌లకు అనుకూలంగా ఉంటుంది. అనువర్తనాల్లో స్మార్ట్ లైటింగ్, స్పీడ్ సెన్సింగ్, యాక్సెస్ కంట్రోల్ మరియు ఐయోటి మోషన్ డిటెక్షన్ ఉన్నాయి. అనుకూల అభివృద్ధి మరియు OEM/ODM సేవలు అందుబాటులో ఉన్నాయి.

మోడల్:PD-V9-S

విచారణ పంపండి

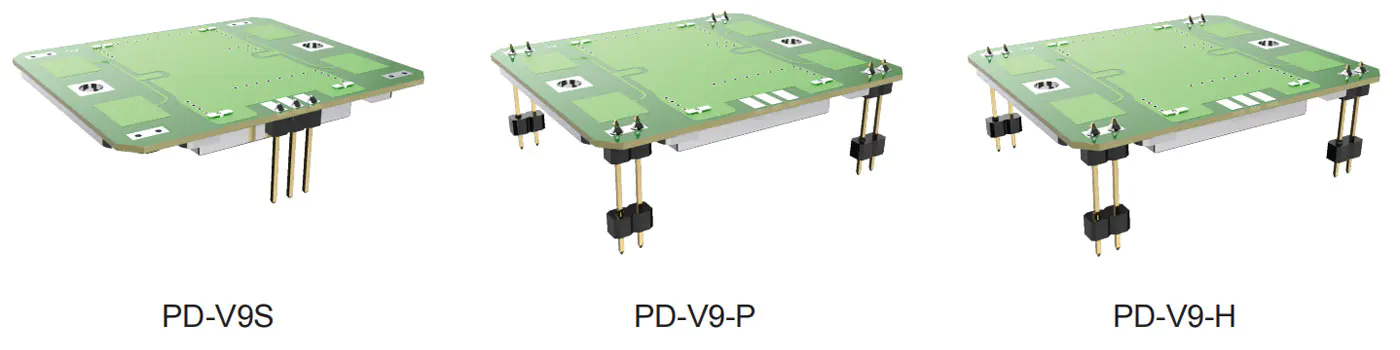

X-band Doppler Sensing Devices

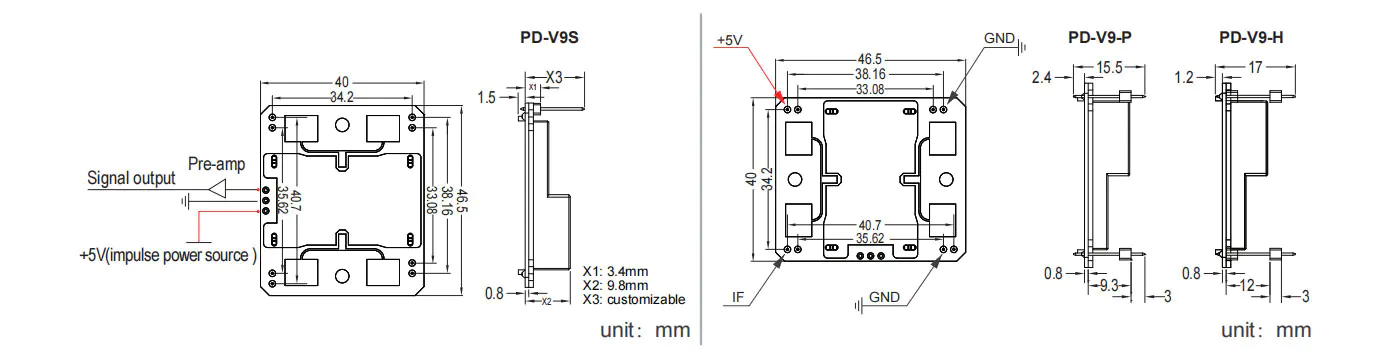

పరిమాణం

Size

లక్షణాలు

- ఫ్రీక్వెన్సీ సెట్టింగ్: 10.525-10.587GHz

- ప్యాచ్ యాంటెన్నాతో సహా

- DRO: విద్యుద్వాహక ప్రతిధ్వని ఓసిలాటో

- తక్కువ DC కరెంట్ కాలువ

- చిన్న పరిమాణం

- ROHS సమ్మతి

లక్షణాలు

అంశం	లక్షణాలు
ఫ్రీక్వెన్సీ సెట్టింగ్	10.525-10.587GHz (వేర్వేరు అవసరాలకు అనుగుణంగా అనుకూలీకరించబడింది)
కండిషన్	TA = +25 C ， వైన్ = +5 VDC
ఆపరేటింగ్ వోల్టేజ్	+5.0 ± 0.5 VDC
ఆపరేటింగ్ కరెంట్	<32 నాకు రకం.
అవుట్పుట్ శక్తి	20 మెగావాట్లు (13 డిబిఎం) E.I.R.P. TYP.
ఫ్రీక్వెన్సీ స్థిరత్వం	M 5 MHz గరిష్టంగా. (TA: -30 నుండి +55 C)
రిటర్న్ లాస్ సెన్సిటివిటీ	-90 DBC టైప్.
రెండవ హార్మోనిక్ ఉద్గారం	-40 DBM పరిధి
యాంటెన్నా బీమ్విడ్త్ (-3 డిబి)	ఇ-విమానం	36 డిగ్రీ నోమ్. (72 డిగ్రీల ఒరెటికల్ పూర్తి కోణం)
	హెచ్-ప్లేన్	72 డిగ్రీ నోమ్. (144 డిగ్రీల ఒరెటికల్ పూర్తి కోణం)
RF ఇంటర్ఫేస్	ప్యాచ్ యాంటెన్నా
ఉష్ణోగ్రత పరిధి	-30 నుండి +55 సి (ప్రామాణిక వినియోగ పరిధి), -40 నుండి +80 సి (గరిష్ట వినియోగ పరిధి)
సమ్మతి కోసం నియంత్రణ	ETS 300 440

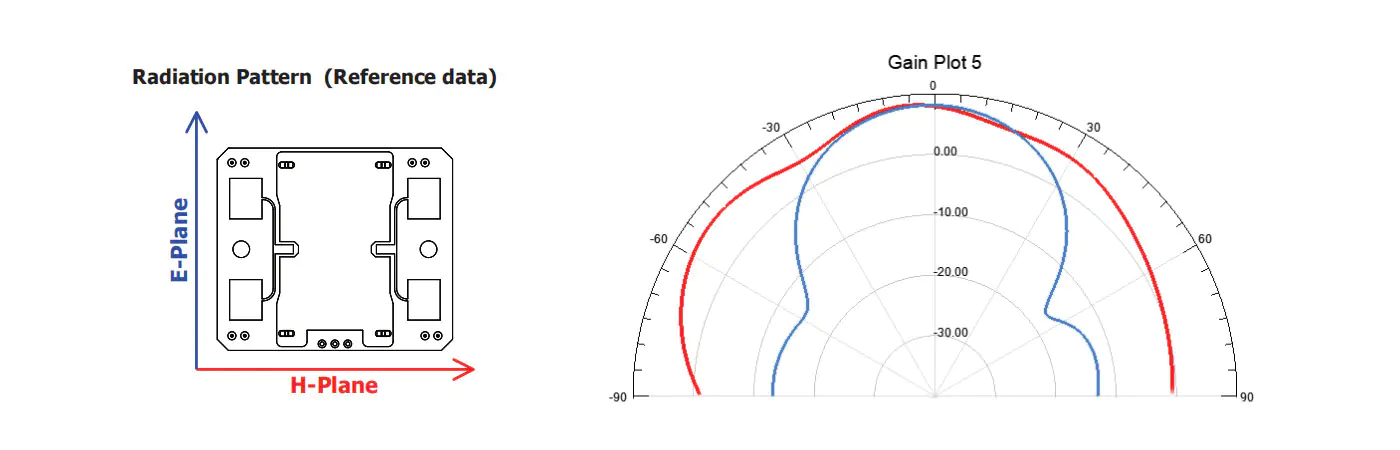

రేడియేషన్ నమూనా
Radiation Pattern

సంక్షిప్త పరిచయం

PD-V9 సిరీస్ బ్రైట్‌నెస్ సెన్సార్ X- బ్యాండ్‌లో పనిచేస్తుంది. ఆపరేటింగ్ ఫ్రీక్వెన్సీ ఫ్రీక్వెన్సీ పరిధిలో 10.525GHz నుండి 10.687GHz వరకు ఉంటుంది. వినియోగదారులు ఉన్న దేశం యొక్క ఫ్రీక్వెన్సీ నిబంధనల ప్రకారం అనుకూలీకరించడం ఆధారంగా వినియోగదారులు కొనుగోళ్లు చేయాలి. ఉదాహరణకు, 10.525GHz, 1 0.587GHz, 10.687GHz. PD-V9 సిరీస్ సెన్సార్లు భద్రత మరియు నిఘా అనువర్తనాల ఉత్పత్తులు, ఆటోమేటిక్ డోర్ సెన్సార్లు, మొబైల్ సెన్సింగ్ లైట్లు, IoT సెన్సార్లు, స్పీడ్ సెన్సార్లు మరియు వివిధ మొబైల్ సెన్సార్ ఉత్పత్తులలో విస్తృతంగా ఉపయోగించబడుతున్నాయి.

సెన్సార్‌లో హెచ్-ప్లేన్ పెద్ద కోణ గుర్తింపు మరియు ఇప్లాన్ చిన్న యాంగిల్ డిటెక్షన్ ఉన్నాయి. వినియోగదారులు ఉపయోగం సమయంలో అవసరమైన విధంగా వేర్వేరు కోణాల్లో సెన్సార్‌ను పరిష్కరించవచ్చు. సెన్సార్ యొక్క వర్కింగ్ కరెంట్ సాధ్యమైనంత చిన్నదిగా ఉండాలని వినియోగదారులు కోరుకుంటే, మీరు సెన్సార్ యొక్క విద్యుత్ సరఫరా మోడ్‌ను పిడబ్ల్యుఎం (డ్యూటీ సైకిల్) మోడ్‌కు సెట్ చేయవచ్చు, ఇది పని కరెంట్‌ను సమర్థవంతంగా తగ్గించగలదు.

సాధ్యమయ్యే సమస్యలు

అసలు సెన్సార్‌ను ఉపయోగిస్తున్నప్పుడు లేదా నేరుగా భర్తీ చేసేటప్పుడు వినియోగదారులు ఈ క్రింది సమస్యలను ఎదుర్కొన్నప్పుడు.

1. మొదటి ఉపయోగం:

మీరు మొదటిసారి పిన్ అవుట్‌పుట్‌తో పిడి-వి 9-ఎస్ ఎక్స్-బ్యాండ్ డాప్లర్ మైక్రోవేవ్ సెన్సార్ మాడ్యూల్‌ను ఉపయోగిస్తున్నప్పుడు మరియు అధిక సున్నితత్వం లేదా తగినంత సున్నితత్వాన్ని ఎదుర్కొంటున్నప్పుడు, మీరు మొదట యాంప్లిఫికేషన్ సర్క్యూట్ యొక్క లాభం సెట్టింగ్ స్థితిని తనిఖీ చేయాలి. మరియు సంకేతాలను ప్రాసెస్ చేయడానికి MCU ఉపయోగించే గణన పద్ధతి తగినదా అని. సాధారణంగా చెప్పాలంటే, పరిష్కారం కనుగొనడం సులభం.

2. గతంలో ఉపయోగించిన సెన్సార్లను నేరుగా భర్తీ చేసేటప్పుడు తలెత్తే సమస్యలు:

గతంలో ఉపయోగించిన సెన్సార్లను నేరుగా భర్తీ చేసేటప్పుడు, అధిక సున్నితత్వం మరియు తక్కువ సున్నితత్వం యొక్క సమస్యలు కూడా ఉండవచ్చు, వీటిని సులభంగా పరిష్కరించవచ్చు. యాంప్లిఫికేషన్ సర్క్యూట్‌ను పెంచడం లేదా యాంప్లిఫికేషన్ సర్క్యూట్ యొక్క లాభాలను తగ్గించడం సరిపోతుంది. MCU యొక్క సిగ్నల్ ప్రాసెసింగ్ అల్గోరిథంను పరిగణనలోకి తీసుకోవలసిన అవసరం లేదు.

ఉపయోగించినప్పుడు ప్రారంభకులకు అవసరమని సహాయం చేయండి:

PD-V9 సిరీస్ సెన్సార్లను ఉపయోగిస్తున్నప్పుడు మీకు ఇబ్బందులు ఎదురైతే మరియు సహాయం అవసరం. మీరు ఇమెయిల్ ద్వారా మమ్మల్ని సంప్రదించవచ్చు. సాధారణంగా చెప్పాలంటే, సమాధానాలు పొందవచ్చు.

ఉత్పత్తి పరిచయం:

ఉత్పత్తి పరిచయం అవసరమైనప్పుడు ఎప్పుడైనా పిడిఎల్‌ఎక్స్ చేత సవరించబడుతుంది మరియు మెరుగుపరచబడుతుంది. ప్రతి ఒక్కరికీ సకాలంలో తెలియజేయబడదు.
