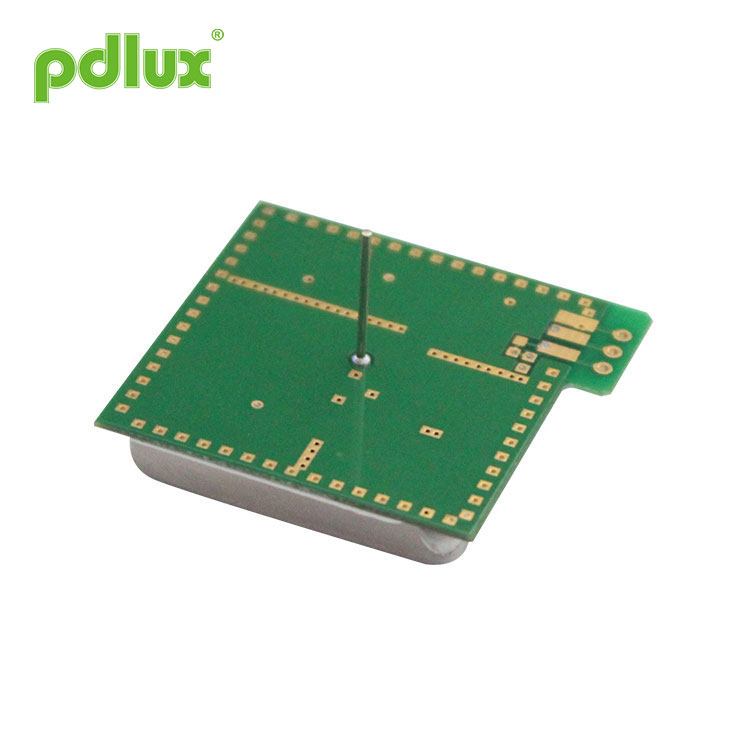

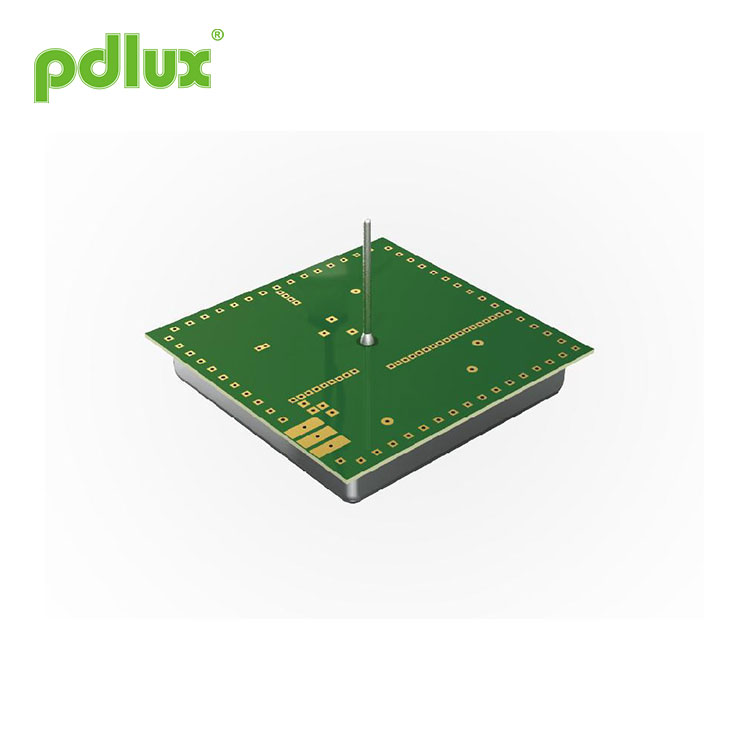

PDLUX PD-V1 సీలింగ్ సంస్థాపన 5.8GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్
PDLUX PD-V1 సీలింగ్ సంస్థాపన 5.8GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ ఒక సి-బ్యాండ్ ద్వి-స్టాటిక్ డాప్లర్ ట్రాన్స్సీవర్ మాడ్యూల్ .ఇది అంతర్నిర్మిత రెసోనేటర్ ఆసిలేటర్ (CRO) .ఈ మాడ్యూల్ ఇది అంతర్నిర్మిత యాంప్లిఫైయర్ సర్క్యూట్ను ఉపయోగిస్తుంది మరియు నేరుగా ఉత్పత్తి చేస్తుంది యాంప్లిఫికేషన్ సిగ్నల్, బాహ్య యాంప్లిఫైయర్ సర్క్యూట్ను ఆదా చేస్తుంది, సిగ్నల్ ప్రాసెసింగ్ను సరళంగా చేస్తుంది మరియు నియంత్రికతో కనెక్ట్ చేయడం సులభం చేస్తుంది.
మోడల్:PDLUX PD-V1
విచారణ పంపండి
PDLUX PD-V1 సీలింగ్ సంస్థాపన 5.8GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ is a C-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module,which uses the built-in amplifier circuit and directly outputs amplification signal, saves external amplifier circuit, makes signal processing simpler and makes it easier to connect with the controller.
PDLUX PD-V1 సీలింగ్ సంస్థాపన 5.8GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ is ideally suitable for occupancy sensor in automatic lighting switches. Ceiling Installation 5.8GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
Application of PDLUX PD-V1 సీలింగ్ సంస్థాపన 5.8GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్
ఇంటెలిజెంట్ స్విచ్
wire తక్కువ వైర్లెస్ విద్యుత్ ఉత్పత్తి |
EN 300440-V2.1.1ã € EN 62479:2010 ప్రకారం, RED డైరెక్టివ్ -2014 / 53 / eu ఎఫ్సిసి పార్ట్ 15.249 ప్రకారం EN 62321 ప్రకారం, ROHS డైరెక్టివ్ -2011 / 65 / eu REACH డైరెక్టివ్ -1907 / 2006 / ec ప్రకారం |
యాంటెన్నా బీమ్ సరళి (ఓమ్ని-డైరెక్షనల్)
|
ఉత్పత్తుల పరిమాణం
|
పరామితి | గమనికలు | కనిష్ట | రకం | గరిష్టంగా | యూనిట్లు | ||||
ఫ్రీక్వెన్సీ సెట్టింగ్ | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
రేడియేటెడ్ పవర్ (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
సమయాన్ని సెట్ చేస్తుంది |
|
5 |
|
10 | కుమారి | ||||
సిగ్నల్ బలం పొందింది | 2 | 150 | 200 | 300 | μVp-p | ||||
శబ్దం | 3 | 100 | 150 | 200 | mVrms | ||||
సరఫరా వోల్టేజ్ |
|
4.75 | 5.00 | 5.25 | విడిసి | ||||
ప్రస్తుత వినియోగం |
|
18 | 20 | 25 | mA | ||||
పల్స్ పునరావృత ఫ్రీక్వెన్సీ | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
పల్స్ వెడల్పు | 4 | 15 | 50 | 70 | Ec సెక | ||||
నిర్వహణా ఉష్నోగ్రత |
|
-15 | 22 | 75 | ℃ | ||||
బరువు |
|
6.0 | 6.5 | 7.0 | g |
గమనిక 1: రేడియేటెడ్ ఉద్గారాలు FCC నియమాలకు అనుగుణంగా రూపొందించబడ్డాయి.
Note2:The సిగ్నల్ బలం పొందింది(RSS) is measured at the total 1 Ways path loss of 36dB.
గమనిక 3: అనెకోయిక్ చాంబర్ లోపల, అవుట్పుట్ పోర్ట్ వద్ద శబ్దం వోల్టేజ్లను 10Hz నుండి 100Hz వరకు కొలుస్తారు.
గమనిక 4: పల్స్ ఆపరేషన్
