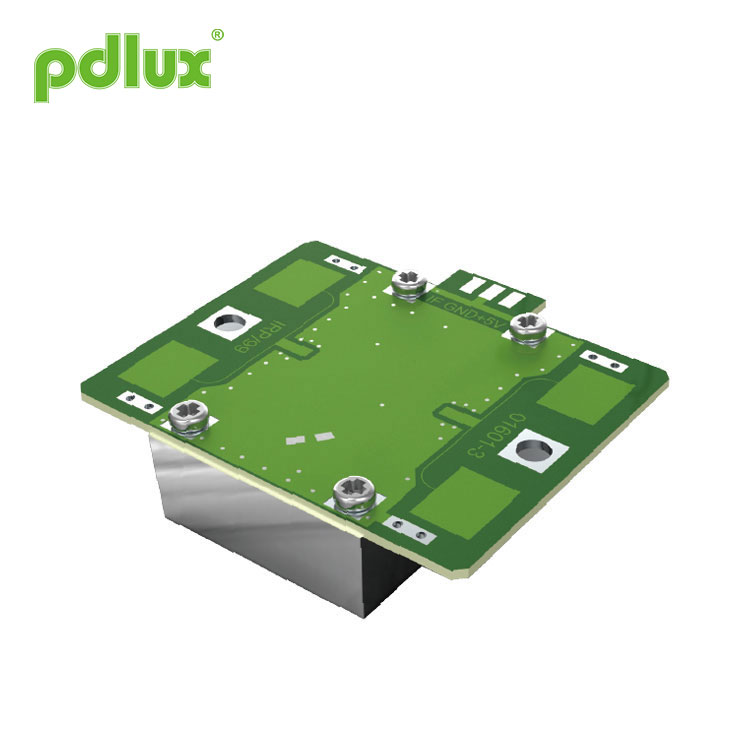

PDLUX PD-V9 వాల్ సంస్థాపన 10.525GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్
PDLUX PD-V9 వాల్ ఇన్స్టాలేషన్ 10.525GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ ఒక X- బ్యాండ్ బై-స్టాటిక్ డాప్లర్ ట్రాన్స్సీవర్ మాడ్యూల్ .ఇది అంతర్నిర్మిత రెసోనేటర్ ఓసిలేటర్ (CRO) .ఈ మాడ్యూల్, V9 గోడ మౌంటుకి అనువైన ఫ్లాట్ ప్లేన్ యాంటెన్నాను స్వీకరిస్తుంది. వాల్ ఇన్స్టాలేషన్ 10.525GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ దాని ముందు సిగ్నల్ స్వీకరించే సామర్థ్యాన్ని మెరుగుపరుస్తుంది మరియు దాని పార్శ్వ బ్లైండ్ ప్రాంతాన్ని తగ్గిస్తుంది. దీని పనితీరు మార్కెట్లోని సెన్సార్ల కంటే మెరుగ్గా ఉంది.
మోడల్:PDLUX PD-V9
విచారణ పంపండి
PDLUX PD-V9 వాల్ సంస్థాపన 10.525GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్
PDLUX PD-V9 వాల్ సంస్థాపన 10.525GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ is a X-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module,V9 adopts flat Plane Antenna, suitable for wall mounting. Wall Installation 10.525GHz Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
PDLUX PD-V9 వాల్ సంస్థాపన 10.525GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ is ideally suitable for occupancy sensor in automatic lighting switches. Wall Installation 10.525GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
Application of PDLUX PD-V9 వాల్ సంస్థాపన 10.525GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ ఇంటెలిజెంట్ స్విచ్ â— వాల్-హంగ్ స్విచ్ r చొరబాటుదారుడిని గుర్తించండి లక్షణం మరియు ప్రయోజనం
wire తక్కువ వైర్లెస్ విద్యుత్ ఉత్పత్తి |
EN 300440-V2.1.1ã € EN 62479:2010 ప్రకారం, RED డైరెక్టివ్ -2014 / 53 / eu
ఎఫ్సిసి పార్ట్ 15.249 ప్రకారం |
యాంటెన్నా బీమ్ సరళి
|
Size of PDLUX PD-V9 వాల్ సంస్థాపన 10.525GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్
|
పరామితి | గమనికలు | కనిష్ట | రకం | గరిష్టంగా | యూనిట్లు | ||||||
ఫ్రీక్వెన్సీ సెట్టింగ్ | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
రేడియేటెడ్ పవర్ (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
సమయాన్ని సెట్ చేస్తుంది |
|
5 | 10 | 20 | Ec సెక | ||||||
సిగ్నల్ బలం పొందింది | 2 | 150 | 200 | 250 | μVp-p | ||||||
శబ్దం | 3 | 4 | 4.5 | 5 | mVrms | ||||||
సరఫరా వోల్టేజ్ |
|
4.75 | 5.00 | 5.25 | V (ప్రేరణ శక్తి వనరు) | ||||||
ప్రస్తుత వినియోగం |
|
10 | 12 | 14 | mA | ||||||
పల్స్ పునరావృత ఫ్రీక్వెన్సీ | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
పల్స్ వెడల్పు | 4 | 10 | 20 | 30 | Ec సెక | ||||||
నిర్వహణా ఉష్నోగ్రత |
|
-15 | 22 | 55 | ℃ | ||||||
బరువు |
|
7.5 | 8 | 8.5 | g |
గమనిక 1: రేడియేటెడ్ ఉద్గారాలు FCC నియమాలకు అనుగుణంగా రూపొందించబడ్డాయి.
Note2:The సిగ్నల్ బలం పొందింది(RSS) is measured at the total 1 Ways path loss of 70dB.
గమనిక 3: అనెకోయిక్ చాంబర్ లోపల, అవుట్పుట్ పోర్ట్ వద్ద శబ్దం వోల్టేజ్లను 10Hz నుండి 100Hz వరకు కొలుస్తారు.
గమనిక 4: పల్స్ ఆపరేషన్
