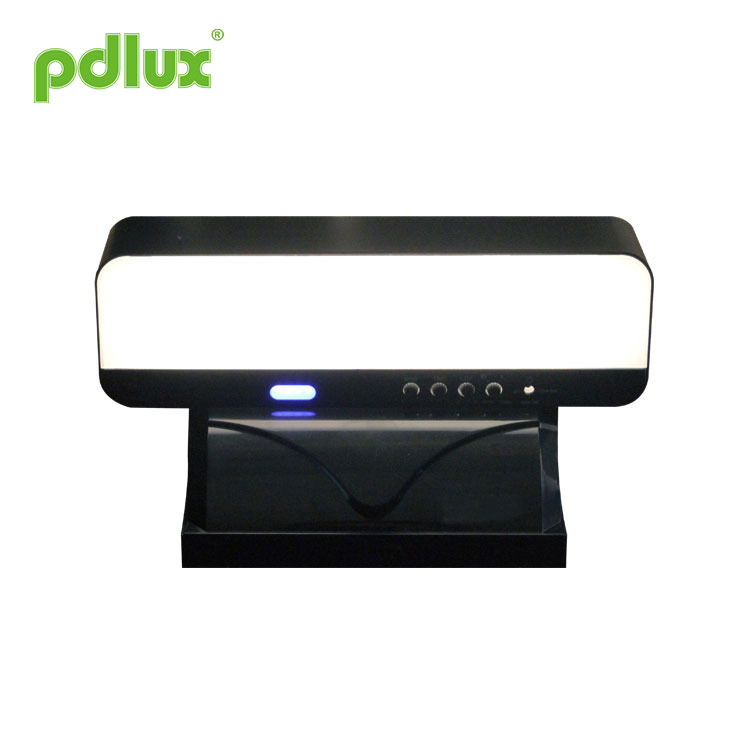

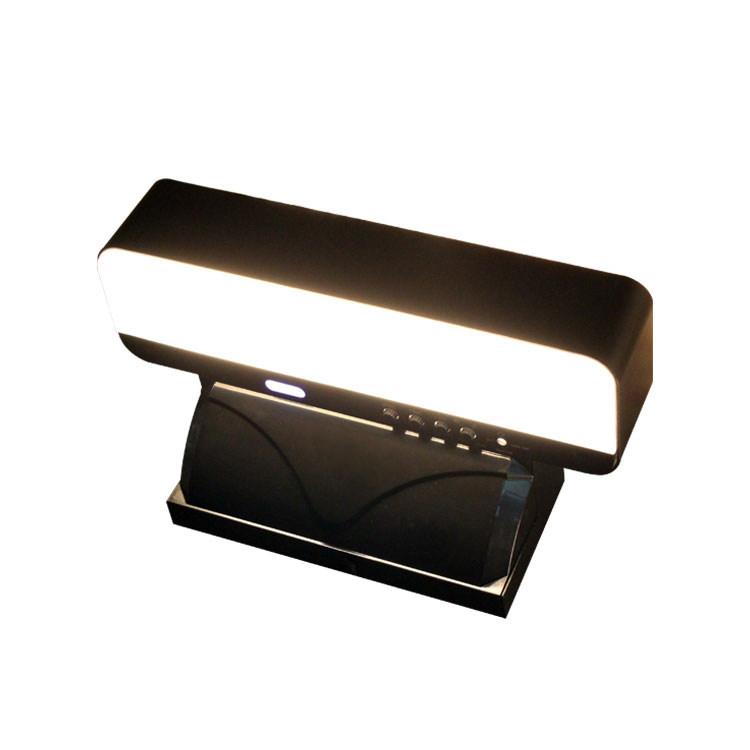

HF మోషన్ సెన్సార్‌తో వాల్ లైట్

మైక్రోవేవ్ సెన్సార్ లైట్  PD-LED131

ఉత్పత్తి పరిమాణం

సారాంశం

ఇది ఇంటెలిజెంట్ వాల్ ఇన్‌స్టాలేషన్ సిరీస్ LED మైక్రోవేవ్ ఇండక్షన్ ల్యాంప్, అదనపు పవర్ ఫెయిల్యూర్ స్టాండ్‌బై బ్యాటరీ పవర్ సప్లై లైటింగ్ ఫంక్షన్ యొక్క కొత్త కాన్సెప్ట్ డిజైన్. మునిసిపల్ విద్యుత్ సరఫరా మరియు స్టాండ్‌బై బ్యాటరీ విద్యుత్ సరఫరా యొక్క ద్వంద్వ సిస్టమ్ ద్వారా లైటింగ్ భాగం స్వయంచాలకంగా నిర్వహించబడుతుంది. పవర్ నెట్‌వర్క్ యొక్క విద్యుత్ సరఫరాకు అంతరాయం ఏర్పడినప్పుడు, సిస్టమ్ యొక్క స్వీయ-అందించిన బ్యాటరీ స్వయంచాలకంగా తదుపరి విద్యుత్ సరఫరాను ఊహిస్తుంది మరియు ఇండక్షన్ ల్యాంప్ సిస్టమ్‌కు 5W పవర్ అందిస్తుంది. స్టాండ్‌బై బ్యాటరీ యొక్క పవర్ సప్లై 1 గంట కంటే ఎక్కువసేపు ఉంటుంది మరియు కస్టమర్ డిమాండ్‌కు అనుగుణంగా కూడా సర్దుబాటు చేయబడుతుంది. అయితే, స్టాండ్‌బై బ్యాటరీ నిల్వ వ్యవధి ప్రకాశానికి విలోమానుపాతంలో ఉంటుంది. ఈ ఉత్పత్తిని కారిడార్లు, టాయిలెట్‌లు, ఎలివేటర్ ప్రవేశాలు మరియు ఇతర ఇంధన ఆదా అప్లికేషన్ స్పేస్‌లలో విస్తృతంగా ఉపయోగించవచ్చు.

ఉత్పత్తి రెండు కాన్ఫిగరేషన్‌లలో వస్తుంది: అత్యవసర నిర్వహణ కోసం డ్యూయల్ AC/DC సిస్టమ్‌లతో కూడిన ఇండక్షన్ ల్యాంప్; ఒకటి ఎమర్జెన్సీ ఫంక్షన్‌లు లేని స్మార్ట్ సెన్సార్ ల్యాంప్. కస్టమర్‌లు తమ అవసరాలకు అనుగుణంగా కాన్ఫిగరేషన్‌ని ఎంచుకోవచ్చు. చాలా సందర్భాలలో ఎమర్జెన్సీ లైట్‌లను ఎంచుకోవడం అవసరం. లైటింగ్ లేకుండా అప్పుడప్పుడు విద్యుత్తు అంతరాయాలు చాలా ఇబ్బందిని మరియు ప్రమాదాన్ని కూడా కలిగిస్తాయి, కాబట్టి ఎమర్జెన్సీ లైట్‌లతో కూడిన ఈ ఉత్పత్తి తెలివైన ఎంపిక.

ఉత్పత్తి యొక్క షెల్ అల్యూమినియం అల్లాయ్ బాడీ, ఫ్రాస్ట్డ్ బేకింగ్ ప్రక్రియ మరియు ఇతర భాగాలు PC వ్యతిరేక అతినీలలోహిత ఇంజనీరింగ్ ప్లాస్టిక్‌లను స్వీకరిస్తుంది, ఇది ఉత్పత్తి యొక్క సేవా జీవితాన్ని బాగా మెరుగుపరుస్తుంది.

స్పెసిఫికేషన్లు

శక్తి మూలం: 220-240VAC, 50/60Hz
రేట్ చేయబడిన LED: 8W/16W గరిష్టం.(AC) 5W గరిష్టం.(DC)
ఛార్జింగ్ పవర్: 5W గరిష్టం.
HF సిస్టమ్: 5.8GHz
బ్యాటరీ: 3.7V / 1800mAH లిథియం బ్యాటరీ (18650)
నిరంతర ప్రకాశం సమయం: ≥60నిమి
ప్రసార శక్తి: <0.2mW
గుర్తింపు కోణం: 180°
సమయ సెట్టింగ్: 10సె నుండి 12నిమి (సర్దుబాటు)
గుర్తింపు పరిధి(22℃): 1-5మీ (రేడీ.) (సర్దుబాటు)
కాంతి నియంత్రణ: <10-2000LUX(సర్దుబాటు)
సంస్థాపన ఎత్తు: 1.5-3మీ
LED పరిమాణం: 72PCS(2835)
పని ఉష్ణోగ్రత: -20~+55℃
ఆపరేటింగ్ ఉష్ణోగ్రత: -10 - +40°C
ప్రోబ్ కదలిక వేగం: 0.6-1.5m/s
సాపేక్ష ఆర్ద్రత: <93%RH
స్టాటిక్ పవర్ వినియోగం: 0.5W

ప్రతి భాగం పేరు

ఇండక్షన్ సమాచారం

పారామీటర్ సెటప్ విధానం: పొటెన్షియోమీటర్

మీ అవసరాలను తీర్చడానికి క్రింది సెట్టింగ్‌లకు బహుళ సర్దుబాట్లు అవసరం కావచ్చు.

(3) డిటెక్షన్ దూరం సెట్టింగ్ (సున్నితత్వం)

డిటెక్షన్ పరిధి అనేది 3మీ ఎత్తులో సెన్సార్ లైట్‌ను అమర్చిన తర్వాత భూమిపై ఉత్పత్తి అయ్యే ఎక్కువ లేదా తక్కువ వృత్తాకార డిటెక్షన్ జోన్ యొక్క రేడియాలను వివరించడానికి ఉపయోగించే పదం, కనిష్ట స్థాయిని ఎంచుకోవడానికి రీచ్ కంట్రోల్‌ను పూర్తిగా అపసవ్య దిశలో తిప్పండి (సుమారు.1 మీ రేడియాలు), మరియు గరిష్ట స్థాయిని ఎంచుకోవడానికి పూర్తిగా సవ్యదిశలో (సుమారు 5మీ రేడియాలు).

గమనిక: ఈ గుర్తింపు పరిధి విలువ 1.6~1.7 మీటర్ల ఎత్తు, మధ్యస్థ బిల్డ్ మరియు 1.0~1.5 మీటర్లు/సెకను నడక వేగంతో ఉన్న వ్యక్తి శరీరం ద్వారా కొలవబడుతుంది. మానవ శరీరం యొక్క ఎత్తు, ఆకారం మరియు నడక వేగం మారితే, సెన్సింగ్ దూరం కూడా మారుతుంది.

గమనిక: ఉత్పత్తిని ఉపయోగిస్తున్నప్పుడు, దయచేసి ఉత్పత్తి సున్నితత్వాన్ని తగిన స్థానానికి సర్దుబాటు చేయండి, గాలి స్టార్టింగ్ కర్టెన్‌లు, ఆకులు, చిన్న జంతువులు, పవర్ గ్రిడ్ మరియు ఎలక్ట్రికల్ పరికరాల వల్ల కలిగే సరికాని ఆపరేషన్‌ను నివారించడానికి ఉత్పత్తి సున్నితత్వాన్ని గరిష్టంగా సర్దుబాటు చేయవద్దు. ఉత్పత్తి సరిగ్గా పని చేయకపోవడానికి కారణం. ఉత్పత్తి సరిగ్గా పని చేయలేదని గుర్తించినప్పుడు, పరీక్షను నిర్వహించే ముందు వినియోగదారు సున్నితత్వాన్ని తగిన విధంగా తగ్గించడానికి ప్రయత్నించవచ్చు. ఉత్పత్తిని ఇన్‌స్టాల్ చేసే ముందు లేదా సమయంలో, ఫంక్షనల్ టెస్ట్ నిర్వహించబడితే, సిబ్బంది తప్పనిసరిగా ఉత్పత్తి సెన్సార్ ప్రాంతాన్ని వదిలివేయాలి మరియు మానవ కదలికల కారణంగా సెన్సార్ నిరంతరం పని చేయడాన్ని నిరోధించడానికి చుట్టూ తిరగకూడదు.

స్నేహపూర్వక రిమైండర్: రెండు లేదా అంతకంటే ఎక్కువ ఉత్పత్తుల ఇన్‌స్టాలేషన్ దూరం తప్పనిసరిగా 4 మీటర్ల కంటే ఎక్కువ ఉండాలి, లేకుంటే అది పరస్పర జోక్యాన్ని కలిగిస్తుంది మరియు తప్పుగా పని చేస్తుంది.

(3) ఆలస్యం సెట్టింగ్

ఇది 10 సెకన్లు (సవ్యదిశలో నుండి దిగువకు) 12 నిమిషాల (సవ్యదిశలో నుండి దిగువకు) పరిధిలో సెట్ చేయబడవచ్చు మరియు సమయ దిశలో ఉన్న రోజులో ముగింపు వెలుతురు విలువ కంటే ముందు కదిలే సిగ్నల్ గుర్తించబడినప్పుడు సమయం పునఃప్రారంభించబడుతుంది. స్పిన్ ముగింపులో ఉంది.

గమనిక: లైట్ ఆరిపోయిన తర్వాత, దాన్ని మళ్లీ గ్రహించే ముందు దాదాపు 2 సెకన్ల పాటు వేచి ఉండాలి. లైట్లు ఎప్పుడు ఆన్ చేయబడతాయి a
ఈ సమయం చివరిలో సిగ్నల్ కనుగొనబడింది.

ఆలస్యం సర్దుబాటు యొక్క సరైన ఉపయోగం: సెన్సార్ మానవ కదలికను గుర్తించిన తర్వాత లైట్ ఆన్ నుండి ఆటోమేటిక్ లైట్ ఆఫ్‌కి ఆలస్యం సమయాన్ని సర్దుబాటు చేయడానికి ఉపయోగించబడుతుంది. వినియోగదారులు వాస్తవ డిమాండ్‌కు అనుగుణంగా సర్దుబాటు చేయవచ్చు. మైక్రోవేవ్ ఇండక్షన్ ప్రోడక్ట్‌ల నిరంతర ఇండక్షన్ ఫంక్షన్ కారణంగా, క్లుప్తంగా చెప్పాలంటే, ఆలస్యం సమయం ముగిసేలోపు సిస్టమ్ ఏదైనా సెన్సార్‌ని రీస్టార్ట్ చేస్తుంది మరియు వ్యక్తులు గుర్తించే పరిధిలోకి వెళ్లేంత వరకు లైట్లు ఆరిపోవు. కాబట్టి, శక్తి పొదుపును సాధించడానికి వినియోగదారులు ఆలస్య సమయాన్ని తగ్గించుకోవాలని సూచించారు

(3) కాంతి నియంత్రణ సెట్టింగ్

పని ప్రకాశం విలువను <10-2000LUX పరిధికి సర్దుబాటు చేయవచ్చు.
దిగువకు వ్యతిరేక సవ్యదిశలో తిరిగేటప్పుడు పని చేసే ప్రకాశం విలువ దాదాపు 10LUX మరియు దిగువకు సవ్యదిశలో తిరిగేటప్పుడు దాదాపు 2000LUX ఉంటుంది. గుర్తించే ప్రాంతాన్ని పరీక్షించడానికి లేదా సర్దుబాటు చేయడానికి పగటిపూట నడిచేటప్పుడు, ఈ నాబ్‌ని సవ్యదిశలో కిందికి తిప్పాలి.

% ప్రకాశం నిష్క్రమణ సమయం: దానిని 0కి సర్దుబాటు చేసినప్పుడు, సెమీ-బ్రైట్‌నెస్ ఉండదు మరియు ఇండక్షన్ ల్యాంప్ పూర్తిగా ఆఫ్ చేయబడుతుంది; దీనికి విరుద్ధంగా, ఇండక్షన్ ఆలస్యం % ప్రకాశం వద్ద నిర్వహించబడుతుంది మరియు ఆలస్యం అసలు పొటెన్షియోమీటర్ స్థానం ద్వారా నిర్ణయించబడుతుంది.

గమనిక: % ప్రకాశం నిష్క్రమణ ఇలా విభజించబడింది: సమయ నిష్క్రమణ మరియు కాంతి నియంత్రణ నిష్క్రమణ. కాంతి నియంత్రణ >100Lux అయినప్పుడు, సెమీ-బ్రైట్ స్వయంచాలకంగా శక్తి ఆదా నుండి నిష్క్రమిస్తుంది.

గమనిక: ఐదు ఫంక్షన్ నాబ్‌లను సర్దుబాటు చేస్తున్నప్పుడు, ఎక్కువ శక్తిని ఉపయోగించవద్దు ఎందుకంటే ఐదు గుబ్బలు నేరుగా భాగంపై అమర్చబడి ఉంటాయి. ప్రారంభ బిందువును ముగింపు బిందువుకు సర్దుబాటు చేస్తున్నప్పుడు, లోపల చిన్న పరిమితి పరికరం ఉంటుంది. మీరు ఆపరేషన్ సమయంలో ఎక్కువ శక్తిని ఉపయోగించినప్పుడు, పరిమితి పరికరం దెబ్బతింటుంది, ఫలితంగా 360° భ్రమణం ఏర్పడుతుంది. దీని సర్దుబాటు పరిమితి 230 °, దయచేసి శ్రద్ధ వహించండి.

బ్యాటరీ వోల్టేజ్ సూచిక

ఇది 4 స్థాయిలుగా విభజించబడింది: 25%, 50%, 75% మరియు 100%.
ఛార్జింగ్ ప్రక్రియలో, సూచిక ఫ్లాషింగ్ అవుతోంది.

అది నిండినప్పుడు, సూచిక మొత్తం ఆన్‌లో ఉంటుంది.
డిశ్చార్జ్ చేస్తున్నప్పుడు, బ్యాటరీ వోల్టేజ్ పడిపోవడంతో, సూచిక లైట్లు ఒక్కొక్కటిగా ఆరిపోతాయి; 25% వోల్టేజ్ సూచిక ఫ్లాషింగ్ ప్రారంభించినప్పుడు, అది బ్యాటరీ అయిపోబోతోందని సూచిస్తుంది.
ఈ ఉత్పత్తి యొక్క సూచిక లైట్ పూర్తిగా ఆన్‌లో ఉన్నప్పుడు, ఛార్జ్ చేయవలసిన అవసరం లేదు, % ప్రకాశం మరియు పూర్తిగా ఆఫ్‌లో ఉన్నప్పుడు మాత్రమే ఛార్జ్ చేయాల్సి ఉంటుంది.

ఒకే విభాగం 18650 లిథియం బ్యాటరీని భర్తీ చేయగలదు.

గమనిక: బ్యాటరీని ఇన్‌స్టాల్ చేస్తున్నప్పుడు ధనాత్మక మరియు ప్రతికూల ఎలక్ట్రోడ్‌లు లేబుల్‌తో స్థిరంగా ఉన్నాయని నిర్ధారించుకోండి.

కనెక్షన్

ఇన్‌స్టాలేషన్ అందించబడిన వైరింగ్ రేఖాచిత్రంపై ఆధారపడి ఉంటుంది.
N L - పవర్
- గ్రౌండ్

సంస్థాపన

(1) పవర్ ఆఫ్ చేయండి.
(2) ఇన్‌స్టాలేషన్‌కు ముందు పై కవర్‌ని తెరిచి, ఆధారాన్ని తీసివేయండి.
(3) వైరింగ్ మార్క్ ప్రకారం పవర్ కార్డ్‌ని టెర్మినల్‌కి కనెక్ట్ చేయండి.
(4) ఫిగర్ 1 ప్రకారం ఎంచుకున్న స్థానంలో బాటమ్‌కవర్‌ను ఇన్‌స్టాల్ చేయండి.
(5) ల్యాంప్ బాడీని బేస్‌పై అమర్చండి మరియు పై కవర్‌ని ఇన్‌స్టాల్ చేయండి.

1. దయచేసి పిల్లలకు దూరంగా ఉంచండి.
2. దయచేసి ఇన్‌స్టాలేషన్ కోసం అగ్ని/అధిక ఉష్ణోగ్రత/తేమ ప్రదేశాలను నివారించండి.
3. పవర్ కార్డ్ యాక్సెస్ ఆపివేయబడినప్పుడు దయచేసి నిర్ధారించండి.

సంస్థాపన శ్రద్ధ

1.అన్ని సీల్స్ ఇన్‌స్టాల్ చేయబడినప్పుడు సీరియల్‌లోని LEDS పని చేస్తుంది.
2.దయచేసి పవర్ ఆన్ చేసినప్పుడు ఇతర దీపాలను తీసివేయవద్దు లేదా దానితో కనెక్ట్ చేయవద్దు.

3.సీరియల్‌లోని LEDS పాడైపోయినప్పుడు, అదే రేటింగ్ LEDSని ఉపయోగించి మరమ్మతు చేయడానికి మీకు అనుభవజ్ఞుడైన సాంకేతిక నిపుణుడు అవసరం.

● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.

ఈ ప్రోడక్ట్ ప్రోగ్రామింగ్ కంటెంట్ కోసం ఈ మాన్యువల్ సమయంలో, ఏదైనా అప్‌డేట్‌లు ఉంటే మేము గమనించము.
కంపెనీ అనుమతి లేకుండా ఇతర ప్రయోజనాల ద్వారా ఏదైనా పునరుత్పత్తి కోసం సూచనల మాన్యువల్‌లోని కంటెంట్‌లు ఖచ్చితంగా నిషేధించబడ్డాయి
