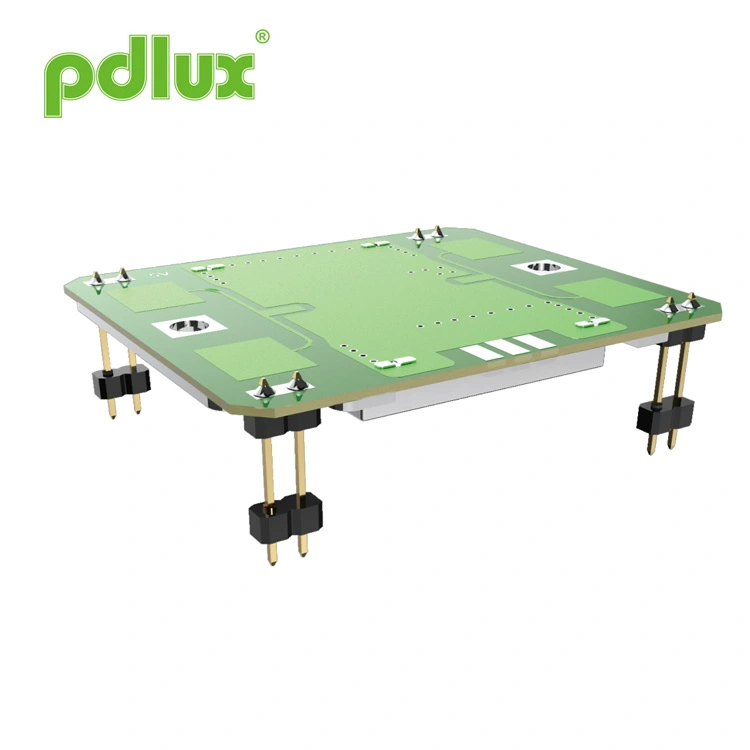

10.587GHz సెక్యూరిటీ మైక్రోవేవ్ రాడార్ సెన్సార్ మాడ్యూల్
Pdlux అనేది 10.587GHz సెక్యూరిటీ మైక్రోవేవ్ రాడార్ సెన్సార్ మాడ్యూల్ X-బ్యాండ్ (10.525-10.687GHz, ప్రతి ప్రాంతానికి అనుకూలీకరించదగిన ఫ్రీక్వెన్సీ)లో పనిచేసే ప్రత్యేక సరఫరాదారు. ప్యాచ్ యాంటెన్నా, DRO, తక్కువ కరెంట్ డ్రెయిన్ మరియు కాంపాక్ట్ పరిమాణాన్ని కలిగి ఉంటుంది, ఇది ఫ్లెక్సిబుల్ మౌంటు కోసం వైడ్-యాంగిల్ (H‑ప్లేన్) మరియు ఇరుకైన-కోణం (E-ప్లేన్) డిటెక్షన్ రెండింటినీ అందిస్తుంది. PWM మోడ్ ద్వారా విద్యుత్ వినియోగాన్ని మరింత తగ్గించవచ్చు. RoHS కంప్లైంట్, ఇది భద్రతా వ్యవస్థలు, ఆటోమేటిక్ డోర్లు, మోషన్ లైటింగ్, IoT మరియు స్పీడ్ సెన్సార్‌లకు అనుకూలంగా ఉంటుంది.
మోడల్:PD-V9H
విచారణ పంపండి
PD-V9H
- ఫ్రీక్వెన్సీ సెట్టింగ్: 10.587GHz ±10M
- ప్యాచ్ యాంటెన్నాతో సహా
- DRO: డైలెక్ట్రిక్ రెసొనేటర్ ఓసిలాటో
- తక్కువ DC కరెంట్ డ్రెయిన్
- చిన్న పరిమాణం
- RoHS వర్తింపు
| అంశం | స్పెసిఫికేషన్లు | |
| ఫ్రీక్వెన్సీ సెట్టింగ్ | 10.587GHz ±10M | |
| పరిస్థితి | Ta = +25 C，Vin = +5 VDC | |
| ఆపరేటింగ్ వోల్టేజ్ | +5.0 ± 0.5 VDC | |
| ఆపరేటింగ్ కరెంట్ | <32 mA టైప్. | |
| అవుట్పుట్ పవర్ | 20 mW (13 dBm) E.I.R.P. టైప్ చేయండి. | |
| ఫ్రీక్వెన్సీ స్థిరత్వం | ±5 MHz గరిష్టంగా. (తా: -30 నుండి +55 సి) | |
| రిటర్న్ లాస్ సెన్సిటివిటీ | -90 dBc రకం. | |
| రెండవ హార్మోనిక్ ఉద్గారం | -40 dBm పరిధి | |

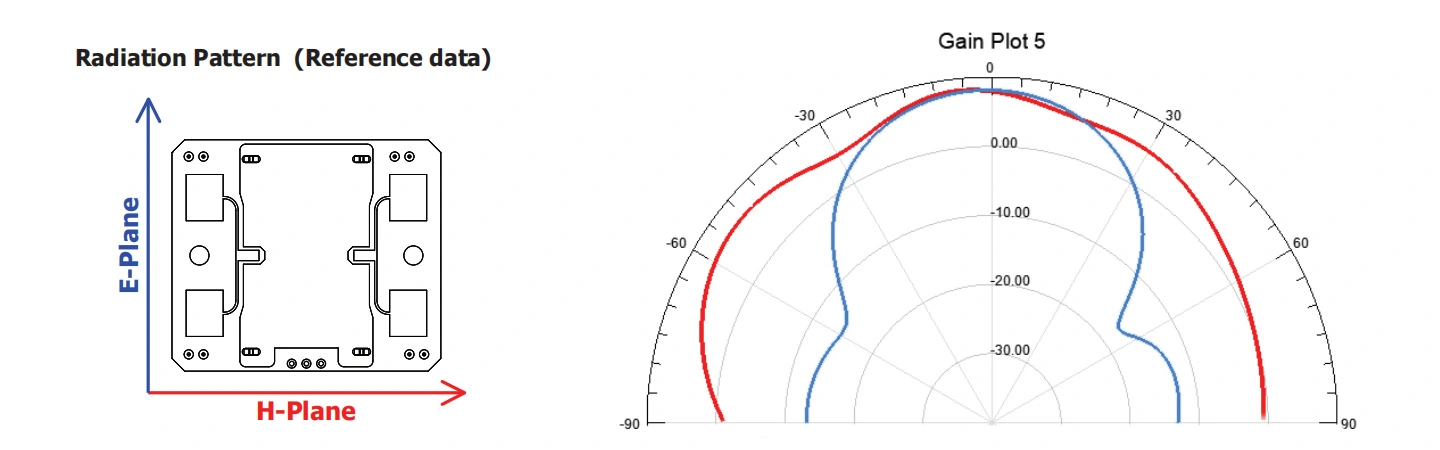

| యాంటెన్నా బీమ్‌విడ్త్ (-3 dB) | ఇ-ప్లేన్ | 36 డిగ్రీ నం. (72 డిగ్రీల ఓరిటికల్ పూర్తి కోణం) |
| H-ప్లేన్ | 72 డిగ్రీ నం. (144 డిగ్రీల ఓరిటికల్ పూర్తి కోణం) | |
| RF ఇంటర్ఫేస్ | ప్యాచ్ యాంటెన్నా | |
| ఉష్ణోగ్రత పరిధి | -30 నుండి +55 C (ప్రామాణిక వినియోగ పరిధి), -40 నుండి +80 C (గరిష్ట వినియోగ పరిధి) | |
| సమ్మతి కోసం నియంత్రణ | -30 ETS 300 440 | |
PD-V9 సిరీస్ బ్రైట్‌నెస్ సెన్సార్ X-బ్యాండ్‌లో పనిచేస్తుంది. ఆపరేటింగ్ ఫ్రీక్వెన్సీ ఫ్రీక్వెన్సీ పరిధిలో 10.525GHz వరకు ఉంటుంది
10.687GHz వినియోగదారులు ఉన్న దేశంలోని ఫ్రీక్వెన్సీ నిబంధనల ప్రకారం అనుకూలీకరించడం ఆధారంగా కొనుగోళ్లు చేయాలి
ఉన్న. ఉదాహరణకు, 10.525GHz, 10.587GHz, 10.687GHz. PD-V9 సిరీస్ సెన్సార్లు భద్రత మరియు నిఘాలో విస్తృతంగా ఉపయోగించబడుతున్నాయి
అప్లికేషన్ ఉత్పత్తులు, ఆటోమేటిక్ డోర్ సెన్సార్లు, మొబైల్ సెన్సింగ్ లైట్లు, IoT సెన్సార్లు, స్పీడ్ సెన్సార్లు మరియు వివిధ మొబైల్ సెన్సార్
ఉత్పత్తులు.
సెన్సార్‌లో హెచ్-ప్లేన్ లార్జ్ యాంగిల్ డిటెక్షన్ మరియు ఎప్లాన్ స్మాల్ యాంగిల్ డిటెక్షన్ ఉన్నాయి. వినియోగదారులు సెన్సార్‌ను వివిధ కోణాల్లో పరిష్కరించగలరు
ఉపయోగం సమయంలో అవసరం. సెన్సార్ యొక్క పని కరెంట్ వీలైనంత తక్కువగా ఉండాలని వినియోగదారులు కోరుకుంటే, మీరు విద్యుత్ సరఫరా మోడ్‌ను సెట్ చేయవచ్చు
సెన్సార్ నుండి PWM (డ్యూటీ సైకిల్) మోడ్‌కు, ఇది పని చేసే కరెంట్‌ని సమర్థవంతంగా తగ్గిస్తుంది.
ఒరిజినల్ సెన్సార్‌ని ఉపయోగిస్తున్నప్పుడు లేదా నేరుగా రీప్లేస్ చేస్తున్నప్పుడు వినియోగదారులు క్రింది సమస్యలను ఎదుర్కొన్నప్పుడు.
1. మొదటి ఉపయోగం:
మీరు మొదటిసారిగా PD-V9 సిరీస్ సెన్సార్‌ని ఉపయోగిస్తున్నప్పుడు మరియు అధిక సున్నితత్వం లేదా తగినంత సున్నితత్వాన్ని ఎదుర్కొన్నప్పుడు, మీరు తప్పక
ముందుగా యాంప్లిఫికేషన్ సర్క్యూట్ యొక్క లాభం సెట్టింగ్ స్థితిని తనిఖీ చేయండి. మరియు సిగ్నల్‌లను ప్రాసెస్ చేయడానికి MCU ఉపయోగించే గణన పద్ధతి
తగినది. సాధారణంగా చెప్పాలంటే, పరిష్కారం కనుగొనడం సులభం.
2. మునుపు ఉపయోగించిన సెన్సార్‌లను నేరుగా భర్తీ చేసేటప్పుడు సంభవించే సంభావ్య సమస్యలు:
మునుపు ఉపయోగించిన సెన్సార్‌లను నేరుగా భర్తీ చేసినప్పుడు, అధిక సున్నితత్వం మరియు తక్కువ సున్నితత్వం యొక్క సమస్యలు కూడా ఉండవచ్చు, అవి
సులభంగా పరిష్కరించబడింది. యాంప్లిఫికేషన్ సర్క్యూట్‌ను పెంచడం లేదా యాంప్లిఫికేషన్ సర్క్యూట్ యొక్క లాభాలను తగ్గించడం సరిపోతుంది. అవసరం లేదు
MCU యొక్క సిగ్నల్ ప్రాసెసింగ్ అల్గోరిథంను పరిగణించండి.
ఉపయోగిస్తున్నప్పుడు ప్రారంభకులకు అవసరమైన సహాయం:
మీరు PD-V9 సిరీస్ సెన్సార్‌లను ఉపయోగిస్తున్నప్పుడు ఇబ్బందులు ఎదుర్కొంటే మరియు సహాయం అవసరమైతే. మీరు ఇమెయిల్ ద్వారా మమ్మల్ని సంప్రదించవచ్చు. సాధారణంగా చెప్పాలంటే, సమాధానాలు పొందవచ్చు.
ఉత్పత్తి పరిచయం:
అవసరమైనప్పుడు ఎప్పుడైనా PDLUX ద్వారా ఉత్పత్తి పరిచయం సవరించబడవచ్చు మరియు మెరుగుపరచబడుతుంది. ప్రతి ఒక్కరికీ సకాలంలో తెలియజేయబడాలని అవసరం లేదు.
