24.125GHz మైక్రోవేవ్ ఇంట్రూడర్ డిటెక్టర్లు

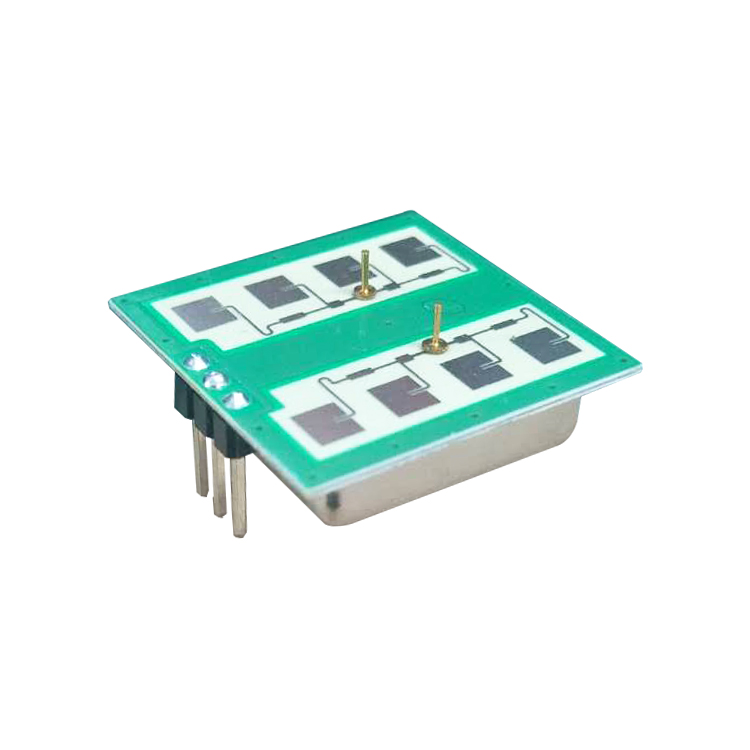

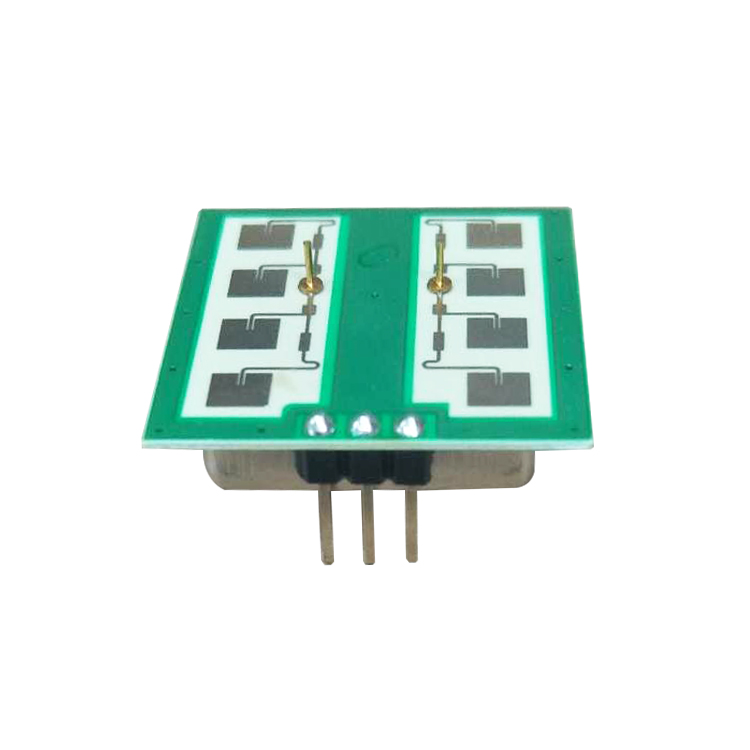

24.125GHz మైక్రోవేవ్ ఇంట్రూడర్ డిటెక్టర్స్ అనేది K-బ్యాండ్ బై-స్టాటిక్ డాప్లర్ ట్రాన్స్‌సీవర్ మాడ్లూ .ఇది అంతర్నిర్మిత రెసొనేటర్ ఓసిలేటర్ (CRO).ఈ మాడ్యూల్, V21 ఫ్లాట్ ప్లేన్ యాంటెన్నాని స్వీకరిస్తుంది, ఇది వాల్ మౌంటింగ్‌కు అనుకూలంగా ఉంటుంది. ఇది దాని ముందు సిగ్నల్ స్వీకరించే సామర్థ్యాన్ని మెరుగుపరుస్తుంది మరియు దాని పార్శ్వ అంధ ప్రాంతాన్ని తగ్గిస్తుంది. మార్కెట్లో ఉన్న సెన్సార్ల కంటే దీని పనితీరు మెరుగ్గా ఉంది.
మోడల్:PD-V21
విచారణ పంపండి
24.125GHz మైక్రోవేవ్ ఇంట్రూడర్ డిటెక్టర్లు
 |
24.125GHz మైక్రోవేవ్ ఇంట్రూడర్ డిటెక్టర్ల అప్లికేషన్ ● ఇంటెలిజెంట్ స్విచ్ ● వాల్-హంగ్ స్విచ్ ● చొరబాటుదారుని గుర్తించడం 24.125GHz మైక్రోవేవ్ ఇంట్రూడర్ డిటెక్టర్స్ అనేది K-బ్యాండ్ బై-స్టాటిక్ డాప్లర్ ట్రాన్స్‌సీవర్ మాడ్లూ .ఇది అంతర్నిర్మిత రెసొనేటర్ ఓసిలేటర్ (CRO).ఈ మాడ్యూల్, V21 ఫ్లాట్ ప్లేన్ యాంటెన్నాని స్వీకరిస్తుంది, ఇది వాల్ మౌంటింగ్‌కు అనుకూలంగా ఉంటుంది. ఇది దాని ముందు సిగ్నల్ స్వీకరించే సామర్థ్యాన్ని మెరుగుపరుస్తుంది మరియు దాని పార్శ్వ అంధ ప్రాంతాన్ని తగ్గిస్తుంది. మార్కెట్లో ఉన్న సెన్సార్ల కంటే దీని పనితీరు మెరుగ్గా ఉంది. ఈ మాడ్యూల్ ఆటోమేటిక్ లైటింగ్ స్విచ్‌లలో ఆక్యుపెన్సీ సెన్సార్‌కు అనువైనది. ఇది సీలింగ్ మౌంట్ ఇంట్రూడర్ డిటెక్టర్ల కోసం కూడా ఉపయోగించవచ్చు. EN 300440-V2.1.1、EN 62479: 2010 RED డైరెక్టివ్ ప్రకారం - 2014/53/EU FCC పార్ట్ 15.249 ప్రకారం EN 62321,ROHS ఆదేశం ప్రకారం - 2011/65/EU రీచ్ ఆదేశం ప్రకారం - 1907/2006/EC |
|
పరామితి |
గమనికలు |
కనిష్ట |
టైప్ చేయండి |
గరిష్టంగా |
యూనిట్లు |
|
సరఫరా వోల్టేజ్ |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
ప్రస్తుత వినియోగం |
Icc |
20 |
35 |
38 |
mA |
|
ఆపరేషన్ మోడ్ |
PWM ద్వారా ఆధారితం, ఇది 3-15mA వద్ద వర్కింగ్ కరెంట్‌ని నియంత్రించగలదు |
||||
|
పల్స్ వెడల్పు |
Tpulse |
10 |
μs |
||
|
నిర్వహణా ఉష్నోగ్రత |
టాప్ |
-30~+85+100 (గరిష్టంగా.) |
℃ |
||
|
నిల్వ ఉష్ణోగ్రత |
Tstg |
-10 |
+60 |
℃ |
|
|
స్థిరమైన సమయం |
|
<5 |
μసె |
||
|
ఫ్రీక్వెన్సీ సెట్టింగ్ |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
రేడియేటెడ్ పవర్ (EIRP) |
పొట్టు |
<2.0 |
<2.5 |
<3.0 |
mW |
|
నిల్వ పరిసర తేమ |
45%~65% |
RH |
|||
హెచ్చరిక: వాస్తవ గుర్తింపు పరిధి సర్క్యూట్ యొక్క సిగ్నల్ యాంప్లిఫికేషన్ లాభం, PCBA యొక్క మొత్తం లేఅవుట్ మరియు MCU యొక్క థ్రెషోల్డ్‌కి సంబంధించినది.
గమనిక1: రేడియేటెడ్ ఉద్గారాలు FCC నియమాలకు అనుగుణంగా రూపొందించబడ్డాయి.
గమనిక2: స్వీకరించబడిన సిగ్నల్ స్ట్రెంత్ (RSS) మొత్తం 1 వేస్ పాత్ నష్టం 70dB వద్ద కొలవబడుతుంది.
గమనిక3: నాయిస్ వోల్టేజ్‌లు 10Hz నుండి 100Hz వరకు అవుట్‌పుట్ పోర్ట్ వద్ద, అనెకోయిక్ చాంబర్ లోపల కొలుస్తారు.
గమనిక 4: పల్స్ ఆపరేషన్
