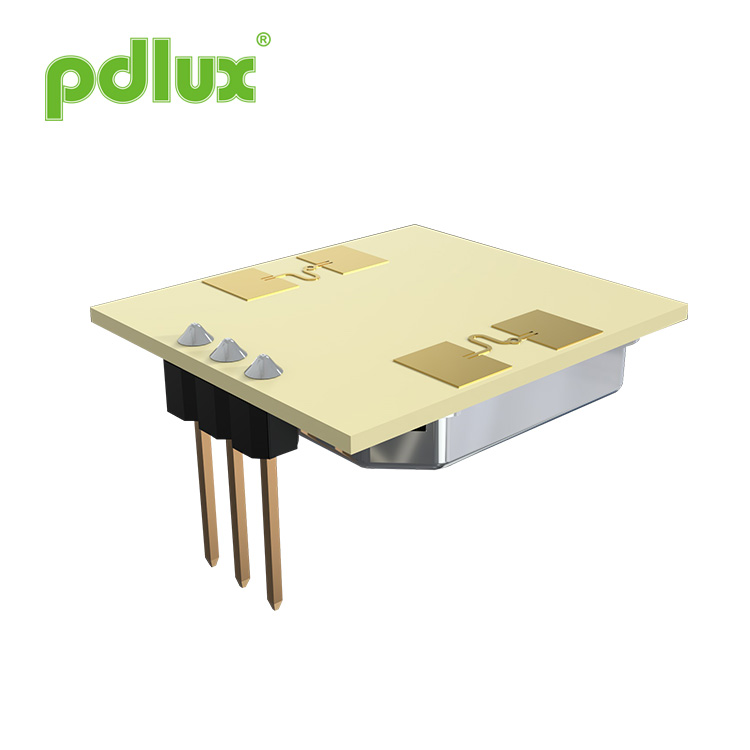

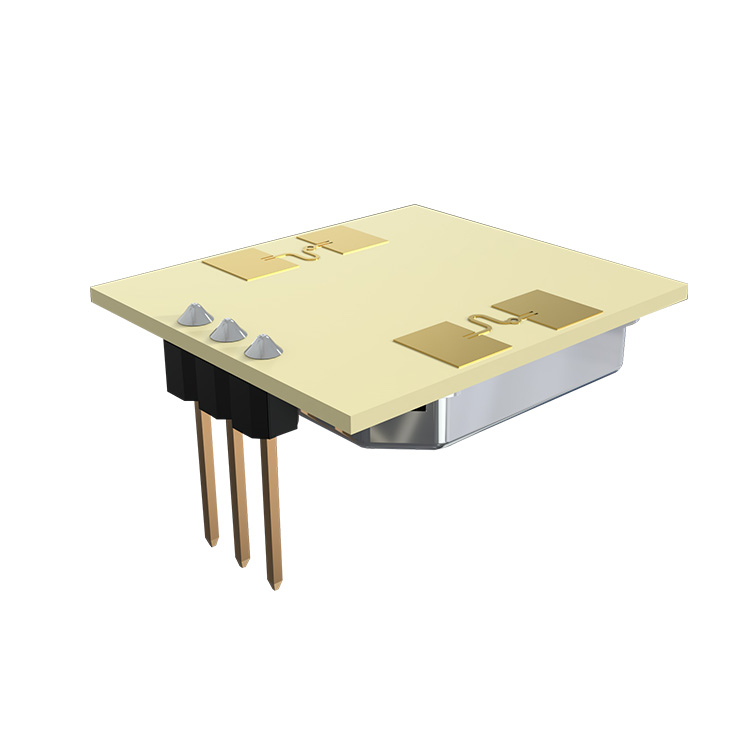

PDLUX PD-V10 24.125GHz ఆటోమేటిక్ లైటింగ్ స్విచ్‌లలో ఆక్యుపెన్సీ సెన్సార్ కోసం డాప్లర్ రాడార్ సెన్సార్ మాడ్యూల్
PDLUX PD-V10 24.125GHz ఆటోమేటిక్ లైటింగ్ స్విచ్‌లలో ఆక్యుపెన్సీ సెన్సార్ కోసం డాప్లర్ రాడార్ సెన్సార్ మాడ్యూల్ ఒక K- బ్యాండ్ బై-స్టాటిక్ డాప్లర్ ట్రాన్స్‌సీవర్ మాడ్యూల్ .ఇది అంతర్నిర్మిత రెసొనేటర్ ఆసిలేటర్ (CRO) .ఈ మాడ్యూల్, V10 ఫ్లాట్ ప్లేన్ యాంటెన్నాను స్వీకరిస్తుంది. , గోడ మౌంటుకి అనుకూలం. ఇది దాని ముందు సిగ్నల్ స్వీకరించే సామర్థ్యాన్ని మెరుగుపరుస్తుంది మరియు దాని పార్శ్వ అంధ ప్రాంతాన్ని తగ్గిస్తుంది. దీని పనితీరు మార్కెట్‌లోని సెన్సార్ల కంటే మెరుగ్గా ఉంది.
మోడల్:PDLUX PD-V10
విచారణ పంపండి
PDLUX PD-V10 24.125GHz ఆటోమేటిక్ లైటింగ్ స్విచ్‌లలో ఆక్యుపెన్సీ సెన్సార్ కోసం డాప్లర్ రాడార్ సెన్సార్ మాడ్యూల్
PDLUX PD-V10 24.125GHz ఆటోమేటిక్ లైటింగ్ స్విచ్‌లలో ఆక్యుపెన్సీ సెన్సార్ కోసం డాప్లర్ రాడార్ సెన్సార్ మాడ్యూల్ is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V10 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
ఈ మాడ్యూల్ ఆటోమేటిక్ లైటింగ్ స్విచ్‌లలో ఆక్యుపెన్సీ సెన్సార్‌కు అనువైనది. ఇది సీలింగ్ మౌంట్ ఇంట్రూడర్ డిటెక్టర్లకు కూడా ఉపయోగించవచ్చు.
EN 300440-V2.1.1ã € EN 62479：2010 ప్రకారం, RED డైరెక్టివ్ -2014 / 53 / eu
ఎఫ్‌సిసి పార్ట్ 15.249 ప్రకారం
EN 62321 ప్రకారం, ROHS డైరెక్టివ్ -2011 / 65 / eu రీచ్ డైరెక్టివ్ -1907 / 2006 / ec ప్రకారం
|
Application of PDLUX PD-V10 24.125GHz ఆటోమేటిక్ లైటింగ్ స్విచ్‌లలో ఆక్యుపెన్సీ సెన్సార్ కోసం డాప్లర్ రాడార్ సెన్సార్ మాడ్యూల్ ఇంటెలిజెంట్ స్విచ్ â— వాల్-హంగ్ స్విచ్ r చొరబాటుదారుడిని గుర్తించండి లక్షణం మరియు ప్రయోజనం wire తక్కువ వైర్‌లెస్ విద్యుత్ ఉత్పత్తి power తక్కువ విద్యుత్ వినియోగం contact నాన్-కాంటాక్ట్ డిటెక్షన్ the నియంత్రికతో కనెక్ట్ చేయడం సులభం noise తక్కువ శబ్దం ఉత్పత్తి |
 |
|
పరామితి |
గమనికలు |
కనిష్ట |
రకం |
గరిష్టంగా |
యూనిట్లు |
|
ఫ్రీక్వెన్సీ సెట్టింగ్ |
1 |
24.050 |
24.125 |
24.250 |
GHz |
|
రేడియేటెడ్ పవర్ (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
|
సమయాన్ని సెట్ చేస్తుంది |
|
5 |
10 |
20 |
Ec సెక |
|
సిగ్నల్ బలం పొందింది |
2 |
150 |
200 |
250 |
μVp-p |
|
శబ్దం |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
|
సరఫరా వోల్టేజ్ |
|
4.75 |
5.0 |
5.25 |
విడిసి |
|
VCO |
|
0.5 |
|
2 |
V |
|
ప్రస్తుత వినియోగం |
|
25 |
35 |
45 |
mA |
|
పల్స్ పునరావృత ఫ్రీక్వెన్సీ |
4 |
1.8 |
2.0 |
3.0 |
KHz |
|
పల్స్ వెడల్పు |
4 |
10 |
20 |
30 |
Ec సెక |
|
నిర్వహణా ఉష్నోగ్రత |
|
-20 |
25 |
60 |
℃ |
|
బరువు |
|
2.5 |
3.5 |
4.0 |
g |
గమనిక 1: రేడియేటెడ్ ఉద్గారాలు FCC నియమాలకు అనుగుణంగా రూపొందించబడ్డాయి.
Note2:The సిగ్నల్ బలం పొందింది(RSS) is measured at the total 1 Ways path loss of 70dB.
గమనిక 3: అనెకోయిక్ చాంబర్ లోపల, అవుట్పుట్ పోర్ట్ వద్ద శబ్దం వోల్టేజ్లను 10Hz నుండి 100Hz వరకు కొలుస్తారు.
గమనిక 4: పల్స్ ఆపరేషన్
