24GHz హోమ్ సెక్యూరిటీ ఇంట్రూషన్ రాడార్ సెన్సార్
Pdlux 24GHz హోమ్ సెక్యూరిటీ ఇంట్రూషన్ రాడార్ సెన్సార్‌లో 30 సంవత్సరాలకు పైగా ప్రత్యేకతను కలిగి ఉంది. ఈ సెన్సార్ సంజ్ఞ-ఆధారిత నాన్-కాంటాక్ట్ కంట్రోల్ కోసం MCUతో మిల్లీమీటర్-వేవ్ సెన్సార్‌ను అనుసంధానించే కాంపాక్ట్ మాడ్యూల్. ఇది బహుళ కోణాల నుండి 10-30cm లోపల చేతి తరంగాలను గుర్తిస్తుంది మరియు స్వింగ్ గణనల ద్వారా విభిన్న ఆదేశాలకు మద్దతు ఇస్తుంది. ఇది తలుపులు, లైట్లు మరియు ఇతర ఎలక్ట్రానిక్‌లను ఆపరేట్ చేయడానికి టచ్‌లెస్ మార్గాన్ని అందిస్తుంది, ఇది ఇంటి భద్రత మరియు ఆటోమేషన్‌కు అనువైనదిగా చేస్తుంది.
మోడల్:PD-V18-M1
విచారణ పంపండి

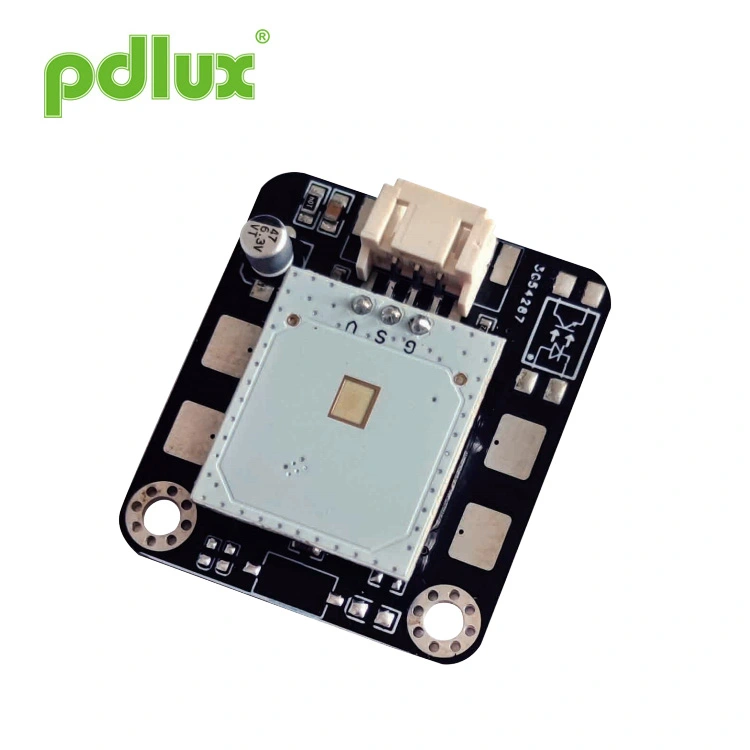

PD-V18-M1 అనేది సూపర్ మిల్లీమీటర్ వేవ్ సెన్సార్ మరియు యాంప్లిఫికేషన్ సర్క్యూట్ + MCUతో కూడిన అప్లికేషన్ మాడ్యూల్.
నాన్-కాంటాక్ట్ కంట్రోల్ కోసం రూపొందించబడింది. క్లోజ్-రేంజ్ వేవ్ సెన్సింగ్ కోసం దీనిని కంట్రోలర్ మాడ్యూల్ అని కూడా పిలుస్తారు. దాని అప్లికేషన్
దృశ్యాలు చాలా విస్తృతంగా ఉన్నాయి, మీరు విద్యుత్ పనిని నియంత్రించవచ్చు లేదా వివిధ కోణాల్లో మీ చేతి వేవ్‌తో ఆఫ్ చేయవచ్చు
10-30cm, మరియు మీరు స్వింగ్‌ల సంఖ్యతో విభిన్న ప్రొడక్షన్‌లను కూడా రూపొందించవచ్చు. ఉదాహరణకు: తెరవడానికి ఒక స్వింగ్
విద్యుత్ తలుపు; లైటింగ్ సిస్టమ్‌ను తెరవడానికి రెండు స్వింగ్‌లు.
ముఖ్యంగా అంటువ్యాధి యొక్క బాప్టిజం తర్వాత, ప్రజలు పబ్లిక్ కాంటాక్ట్ స్విచ్‌కు హృదయపూర్వక ప్రతిఘటనను కలిగి ఉంటారు. ఇది దీని కోసం
మేము వేవ్ సెన్సార్ సిస్టమ్‌ను అభివృద్ధి చేసాము, ఇది సారూప్య విద్యుత్ మరియు ఎలక్ట్రానిక్‌లకు కూడా వర్తించవచ్చు
ఉత్పత్తులు, కాబట్టి మీరు ఊహకు మరింత స్థలాన్ని కలిగి ఉంటారు.
ఇది నాన్-కాంటాక్ట్ కంట్రోల్ కోసం ప్రత్యేకంగా రూపొందించబడిన అప్లికేషన్ మాడ్యూల్. డిజైన్ ప్రారంభంలో, మేము పూర్తిగా
వివిధ ఉత్పత్తులలో ఉత్పత్తుల అప్లికేషన్‌గా పరిగణించబడుతుంది, కాబట్టి మేము ప్రత్యేకంగా మిల్లీమీటర్ వేవ్ మొబైల్ సెన్సార్‌ను రూపొందించాము
(24.125GHz) వాల్యూమ్‌ను అల్ట్రా-స్మాల్ సైజులోకి మార్చారు మరియు సిగ్నల్ యాంప్లిఫికేషన్ సర్క్యూట్ మరియు MCU ఒక PCBలో ప్లాన్ చేయబడ్డాయి,
ఇది కాంపాక్ట్ మరియు స్థిరంగా ఉండేది. 10-30cm పరిధిలో వర్తించే మాడ్యూల్స్ ఎలక్ట్రికల్ ఉపకరణాలను నియంత్రించగలవు
చేతి వేవ్ తో. వినియోగదారులు అవసరమైన విధంగా వివిధ ఉత్పత్తులకు దీన్ని వర్తింపజేయవచ్చు. సెన్సింగ్ దూరాన్ని అనుకూలీకరించవచ్చు
కస్టమర్ యొక్క అవసరాలకు అనుగుణంగా.
| పరామితి | గమనికలు | కనిష్ట | టైప్ చేయండి | గరిష్టంగా | యూనిట్లు |
| సరఫరా వోల్టేజ్ | Vcc | 3.0 | 5.0 | 5.2 | V |
| ప్రస్తుత వినియోగం | Icc | 10 | 18 | 20 | mA |
| అవుట్పుట్ కెపాసిటీ | టాప్ | -30~+85 | -30~+85 | -30~+85 | ℃ |
| నిల్వ ఉష్ణోగ్రత | Tstg | -10 | -10 | +60 | ℃ |
| ఫ్రీక్వెన్సీ సెట్టింగ్ | f | 24.000 | 24.125 | 24.250 | GHz |
| రేడియేటెడ్ పవర్ (EIRP) | పొట్టు | <2.0 | <2.5 | <3.0 | mW |
| నిల్వ పరిసర తేమ | 45%~65% | 45%~65% | 45%~65% | 45%~65% | RH |

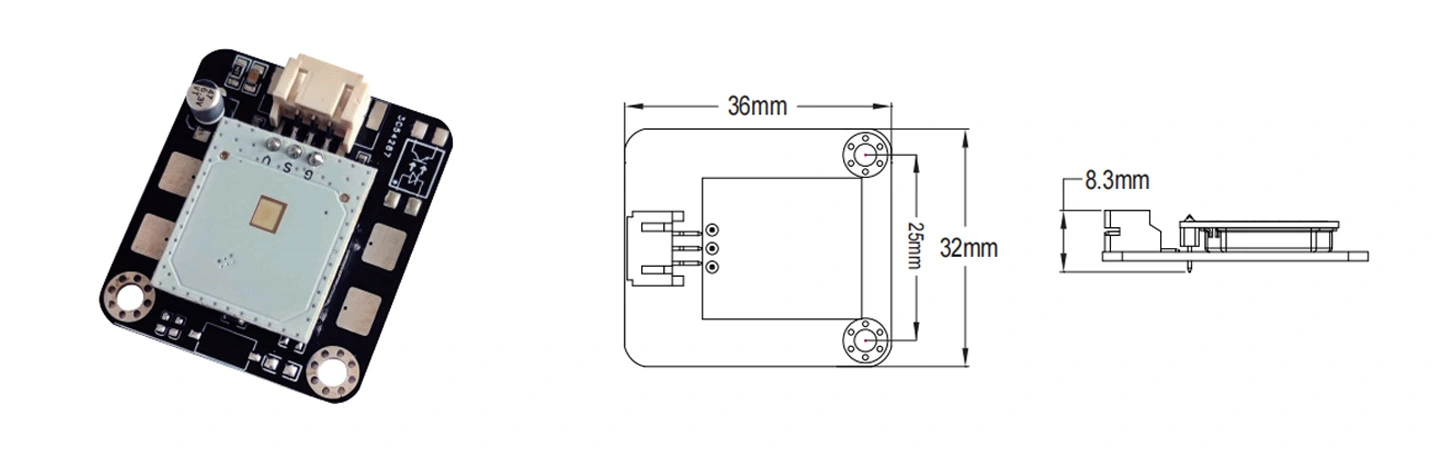

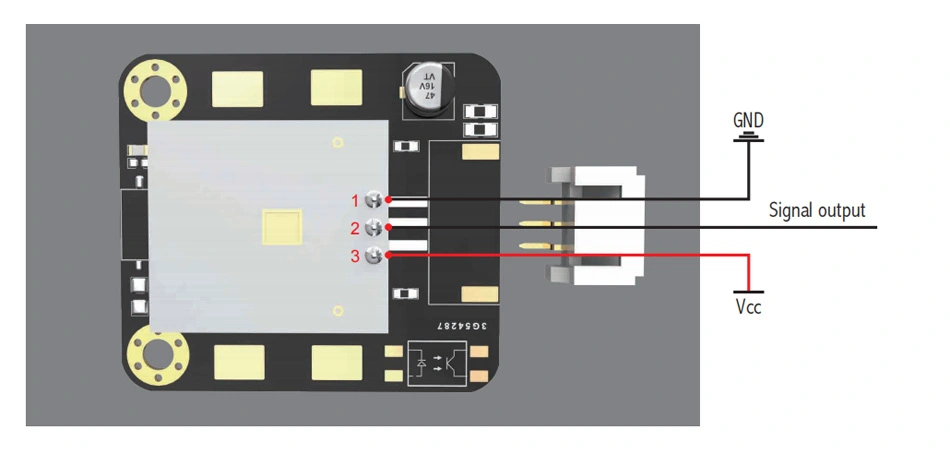

అప్లికేషన్ మాడ్యూల్ యొక్క ఇంటర్ఫేస్ పిన్ హెడర్‌తో ఉంటుంది
2.0mmx3pin పిచ్.
గమనిక: ఈ మాడ్యూల్ యొక్క స్థిర వోల్టేజ్ 5V, 3Vకి వర్తింపజేస్తే,
పనితీరులో తేడాలు ఉండవచ్చు.
1. పరికరాలకు నష్టం జరగకుండా ఉండటానికి, జాగ్రత్త తీసుకోవాలి. ESD రక్షణ చర్యలు పూర్తిగా తీసుకోవాలి
నిల్వ, నిర్వహణ, అసెంబ్లీ మరియు పరీక్ష దశలు. ఈ మాడ్యూల్ యొక్క రాడార్ యాంటెన్నా మరియు పిన్‌లను తాకవద్దు మరియు చేయవద్దు
కొలవడానికి మల్టీమీటర్‌తో పిన్‌లను తాకండి.
2. అవుట్‌డోర్‌లో ఇన్‌స్టాల్ చేయబడిన PD-V18-M1 కోసం, డిటెక్టర్ వర్షం పడుతున్నప్పుడు రెయిన్‌డ్రాప్ సిగ్నల్‌ను గుర్తించగలదు. అంటే, వర్షపు రోజున ఆరుబయట అమర్చిన రాడార్ డిటెక్టర్ వర్షపు చినుకులను గుర్తించగలదు.
ఉపయోగించిన మిల్లీమీటర్ వేవ్ సెన్సార్ కారణంగా, సెన్సార్ ముందు మెటల్ మెటీరియల్ ఉపయోగించబడదు మరియు ఇంజనీరింగ్ ప్లాస్టిక్‌ను హౌసింగ్ యొక్క పదార్థంగా ఉపయోగించాలి. ఇది ఒక చిన్న పవర్ సిగ్నల్ ట్రాన్స్‌సీవర్ అయినందున, కేసింగ్ యొక్క మందం కూడా సిగ్నల్ అటెన్యుయేషన్‌లో కొంత తేడాను కలిగి ఉంటుంది. ఆర్డర్ చేయడానికి ముందు, వినియోగదారు వినియోగ పర్యావరణం మరియు అవసరాలను పూర్తిగా వివరించాలి మరియు అవసరమైతే, ఇన్‌స్టాల్ చేయవలసిన ఉత్పత్తులను మాకు అందించవచ్చు మరియు మేము వాటిని సరిదిద్దవచ్చు.
వివిధ ఉత్పత్తులపై ఉపయోగించినప్పుడు ఈ ఉత్పత్తి యొక్క ప్రభావం కొద్దిగా మారుతుంది. వినియోగదారులు సెన్సిటివిటీ ట్రిమ్మింగ్‌తో వెర్షన్‌ను ఆర్డర్ చేయమని అభ్యర్థించవచ్చు మరియు ప్రత్యేక అవసరాలను PDLUXతో ముందుగానే వివరించవచ్చు. వినియోగదారు యొక్క విభిన్న అవసరాలకు అనుగుణంగా వివిధ సెన్సార్లు మరియు సాఫ్ట్‌వేర్ అల్గారిథమ్‌లను ఎంచుకోవచ్చు.
ఈ మాడ్యూల్ 3V-5V జోక్యం లేని DC విద్యుత్ సరఫరాపై పనిచేయగలదు.
ఏమి జరగవచ్చు:గుర్తించే పరిధిలో కదిలే వస్తువు లేనప్పుడు, పరీక్షించిన తప్పు ఆపరేషన్ సాధారణంగా ఒక శక్తివంతమైన జోక్యం వల్ల కలుగుతుంది. ఉదాహరణకు, సిరీస్‌లో పవర్ కార్డ్ ద్వారా జోక్యం; ఉదాహరణకు, మొబైల్ ఫోన్ల నుండి జోక్యం; ఉదాహరణకు, వెల్డింగ్ యంత్రాన్ని వెల్డింగ్ చేసేటప్పుడు ఆర్క్ వల్ల కలిగే బలమైన జోక్యం. దయచేసి ఉనికి కోసం పైన పేర్కొన్న జోక్యం మూలాలను ఒకటికి రెండుసార్లు తనిఖీ చేయండి.
పై రిమైండర్‌లను జాగ్రత్తగా చదివి అర్థం చేసుకోవాలని భావిస్తున్నారు.
