5.8GHz CW మైక్రోవేవ్ సెన్సార్

సారాంశం

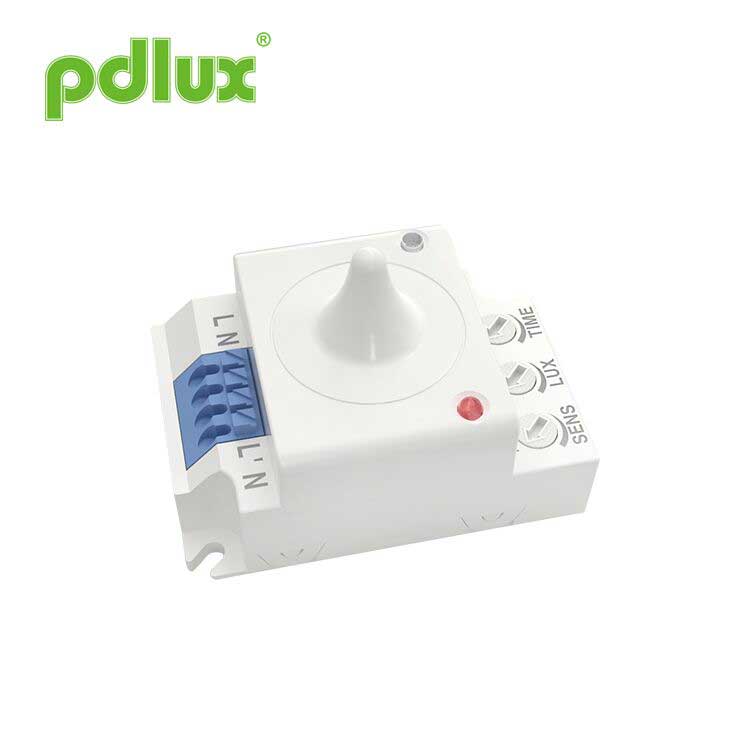

5.8GHz CW మైక్రోవేవ్ సెన్సార్ PD-MV1029A అనేది డిటెక్షన్‌తో కూడిన డిజిటల్ మైక్రోవేవ్ సెన్సింగ్ స్విచ్. 360° పరిధి మరియు 5.8GHz ఆపరేటింగ్ ఫ్రీక్వెన్సీ. యొక్క అప్లికేషన్ సంకేతాలను ప్రసారం చేయడానికి మరియు స్వీకరించడానికి డాప్లర్ సూత్రం, నియంత్రణ కేంద్రం ఉపయోగిస్తుంది MCU (మైక్రో కంట్రోల్ యూనిట్), శక్తి యొక్క సున్నా పాయింట్‌ను ఖచ్చితంగా లెక్కించండి నెట్‌వర్క్ సైన్ వేవ్, మరియు జీరో పాయింట్ వద్ద మారండి, ప్రభావాన్ని మెరుగుపరచండి ప్రతిఘటన, వైఫల్యం రేటును బాగా తగ్గిస్తుంది. సున్నితమైన ప్రదర్శన మరియు కాంపాక్ట్ నిర్మాణం, ఇది స్వతంత్రంగా లోడ్కు కనెక్ట్ చేయబడుతుంది, లేదా అది చేయవచ్చు దీపం లోపల మరియు ఇతర వాటి వంటి లోహరహిత గృహాలలో ఉపయోగించబడుతుంది విద్యుత్ ఉత్పత్తులు. ఇది మార్గాలు, మరుగుదొడ్లు, ఎలివేటర్లలో విస్తృతంగా ఉపయోగించబడుతుంది. భద్రతా రక్షణ లేదా ఇంధన ఆదా కోసం గృహాలు లేదా ఇతర బహిరంగ ప్రదేశాలు. ఇది మీ స్మార్ట్ జీవితానికి సరైన ఎంపిక.

స్పెసిఫికేషన్లు

శక్తి మూలం	100-240VAC,50Hz
రేట్ చేయబడిన లోడ్	1000W గరిష్టం.(220-240VAC) 400W గరిష్టం.(100-130VAC)
HF వ్యవస్థ	5.8GHz (సెంటర్ ఫ్రీక్వెన్సీ) CW ఎలక్ట్రిక్ వేవ్, ISM బ్యాండ్
గుర్తింపు పరిధి	3-9మీ (రేడీ.) (సర్దుబాటు)
సమయం సెట్టింగ్	8సె-10నిమి (సర్దుబాటు)
కాంతి నియంత్రణ	10-300LUX~ పగటిపూట (సర్దుబాటు)
డిటెక్షన్ కోణం	360° (సీలింగ్ ఇన్‌స్టాలేషన్)
సంస్థాపన ఎత్తు	2.5~3.5మీ
స్టాండ్బై విద్యుత్ వినియోగం	<0.5W
పని ఉష్ణోగ్రత	-15°C~+70°C
పని తేమ	<95%RH
సెన్సర్ చలన వేగం	0.6మీ/సె -1.5మీ/సె
ఇన్‌స్టాలేషన్ సిట్	ఇండోర్, సీలింగ్ మౌంటు (గోడ అవసరమైన విధంగా మౌంట్) IP20

సెన్సార్ సమాచారం

ఫంక్షన్

సెట్టింగ్ విధానం: పొటెన్షియోమీటర్

మీ అవసరాన్ని తీర్చడానికి ముందు విలువలను సర్దుబాటు చేయడానికి సమయం పట్టవచ్చు.



LED సూచిక:
(1) మీరు పొటెన్షియోమీటర్ల ఏదైనా సర్దుబాటు చేసినప్పుడు, LED సూచిక లైట్లు ఆన్ చేయబడతాయి.
(2) మీరు పొటెన్షియోమీటర్‌ల ఏదైనా సర్దుబాటు చేసినప్పుడు, సర్దుబాటు పూర్తయిన తర్వాత 1 సెకను LED సూచిక రెండుసార్లు మెరుస్తుంది మరియు ఆపివేయబడుతుంది, అప్పుడు సిస్టమ్ సర్దుబాటుకు ఖచ్చితమైన ఫంక్షన్‌ను గుర్తుంచుకుంటుంది మరియు స్వయంచాలకంగా గణిస్తుంది.
శ్రద్ధ వహించండి!
టర్నింగ్ సమయంలో పొటెన్షియోమీటర్‌ను నెమ్మదిగా ఉంచండి, ఎందుకంటే సిస్టమ్ సర్దుబాటు చేసిన స్థానం ప్రకారం నిరంతరం గణిస్తూ ఉంటుంది, చాలా వేగంగా ఉంటే సరైన స్థానాన్ని కోల్పోవచ్చు!

కనెక్షన్-వైర్ రేఖాచిత్రం

శక్తితో N, L కనెక్ట్ చేయండి; లోడ్‌తో N, L’ని కనెక్ట్ చేయండి.

అప్లికేషన్లు

మైక్రోవేవ్ గాజు, ప్లాస్టిక్, సిరామిక్ మరియు కలప ఉత్పత్తులను చొచ్చుకుపోతుంది, కాబట్టి అది గాజు, ప్లాస్టిక్, సిరామిక్ మరియు కలప యొక్క నిర్దిష్ట మందంతో అమర్చవచ్చు మరియు ఇతర నాన్-మెటాలిక్ ఉపరితలం. ఉదాహరణకు, కాని మెటల్ దీపం లో దరఖాస్తు షేడ్ ల్యాంప్ ఉత్పత్తులు, మీరు సరైన వైరింగ్ రేఖాచిత్రాన్ని అనుసరించినంత కాలం కనెక్షన్, మీరు సాధారణ దీపాలను ఆటోమేటిక్ ఇండక్షన్‌గా సులభంగా మార్చవచ్చు దీపములు.

వాస్తవ ఉపయోగం కోసం అనేక ఎంపికలు ఉన్నాయి. మీరు ఒకటి లేదా అంతకంటే ఎక్కువ ఉంచవచ్చు PD-MV1029A నేరుగా సీలింగ్ లేదా ఫ్లోర్ లోపల ఒక నడవను నియంత్రించడానికి. వెచ్చని రిమైండర్: రెండు లేదా అంతకంటే ఎక్కువ మధ్య ఇన్‌స్టాలేషన్ దూరం ఉత్పత్తులు తప్పనిసరిగా 4 మీటర్ల పైన ఉండాలి, లేకుంటే అది పరస్పరం కారణం అవుతుంది దుష్ప్రవర్తనకు దారితీసే జోక్యం.

తప్పు	వైఫల్యానికి కారణం	పరిష్కారం
లోడ్ పని చేయడంలో విఫలమవుతుంది.	కాంతి-ప్రకాశం తప్పుగా సెట్ చేయబడింది	లోడ్ సెట్టింగ్‌ను సర్దుబాటు చేయండి.
	లోడ్ విరిగిపోయింది.	లోడ్ మార్చండి.
	కరెంటు పోయింది.	పవర్ ఆన్ చేయండి.
లోడ్ అన్ని సమయాలలో పనిచేస్తుంది.	గుర్తించే ప్రాంతంలో నిరంతర సిగ్నల్ ఉంది.	యొక్క సెట్టింగ్‌లను తనిఖీ చేయండి గుర్తింపు ప్రాంతం.
లోడ్ ఉన్నప్పుడు పని చేస్తుంది చలన సంకేతం కనుగొనబడలేదు.	దీపం సరిగ్గా ఇన్‌స్టాల్ చేయబడలేదు కాబట్టి సెన్సార్ విఫలమవుతుంది విశ్వసనీయ సంకేతాలను గుర్తించండి.	సంస్థాపన స్థలాన్ని మళ్లీ సర్దుబాటు చేయండి.
	మూవింగ్ సిగ్నల్ సెన్సార్ ద్వారా గుర్తించబడుతుంది (కదలిక గోడ వెనుక, చిన్న వస్తువుల కదలిక మొదలైనవి)	యొక్క సెట్టింగ్‌లను తనిఖీ చేయండి గుర్తింపు ప్రాంతం.
లోడ్ ఉన్నప్పుడు పని చేయడంలో విఫలమవుతుంది మోషన్ సిగ్నల్ కనుగొనబడింది.	చలన వేగం చాలా వేగంగా ఉంది లేదా నిర్వచించబడిన గుర్తింపు ప్రాంతం చాలా చిన్నది.	యొక్క సెట్టింగ్‌లను తనిఖీ చేయండి గుర్తింపు ప్రాంతం.

కింది పరిస్థితులు లోపం ప్రతిచర్యకు దారితీస్తాయి.

1, రాకింగ్ ఆబ్జెక్ట్‌పై ఇన్‌స్టాల్ చేయడం వల్ల ఎర్రర్ రియాక్షన్‌కి దారి తీస్తుంది.
2, గాలి ద్వారా వణుకుతున్న కర్టెన్ లోపం ప్రతిచర్యకు దారి తీస్తుంది. దయచేసి ఎంచుకోండి ఇన్స్టాల్ చేయడానికి తగిన స్థలం.
3, ట్రాఫిక్ రద్దీగా ఉండే చోట ఇన్‌స్టాల్ చేయడం వల్ల ఎర్రర్ రియాక్షన్‌కి దారి తీస్తుంది.
4, సమీపంలోని కొన్ని పరికరాల ద్వారా ఉత్పత్తి చేయబడిన స్పార్క్స్ లోపం ప్రతిచర్యకు దారి తీస్తుంది.

కింది పరిస్థితులు లోపం ప్రతిచర్యకు దారితీస్తాయి.

● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● భద్రతా ప్రయోజనాల కోసం, దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేయడానికి ముందు పవర్ కట్ చేయండి ఆపరేషన్లు.
● సరికాని ఆపరేషన్ వల్ల కలిగే నష్టాలు, తయారీదారు చేయడు ఏదైనా బాధ్యత వహించండి.

ఈ మాన్యువల్ ఈ ఉత్పత్తి యొక్క ప్రస్తుత కంటెంట్ ప్రోగ్రామింగ్ కోసం, ఉన్నాయి నోటీసు లేకుండా తయారీదారుకు ఏవైనా మార్పులు మరియు మార్పులు! ఇన్‌స్ట్రక్షన్ మాన్యువల్‌లోని కంటెంట్‌లను దేనికైనా కాపీ చేయడం ఖచ్చితంగా నిషేధించబడింది కంపెనీ అనుమతి లేకుండా ఇతర ప్రయోజనం.
