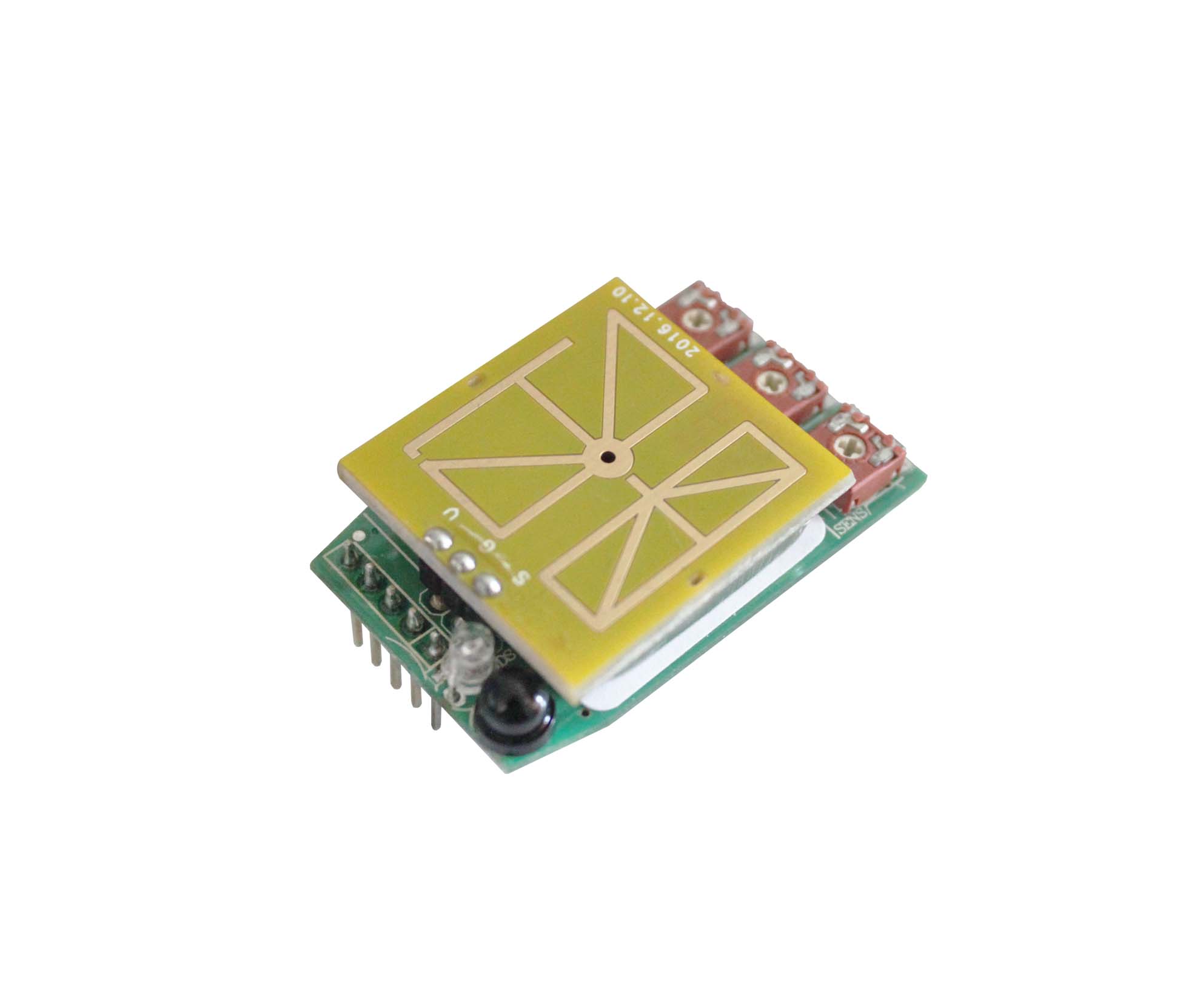

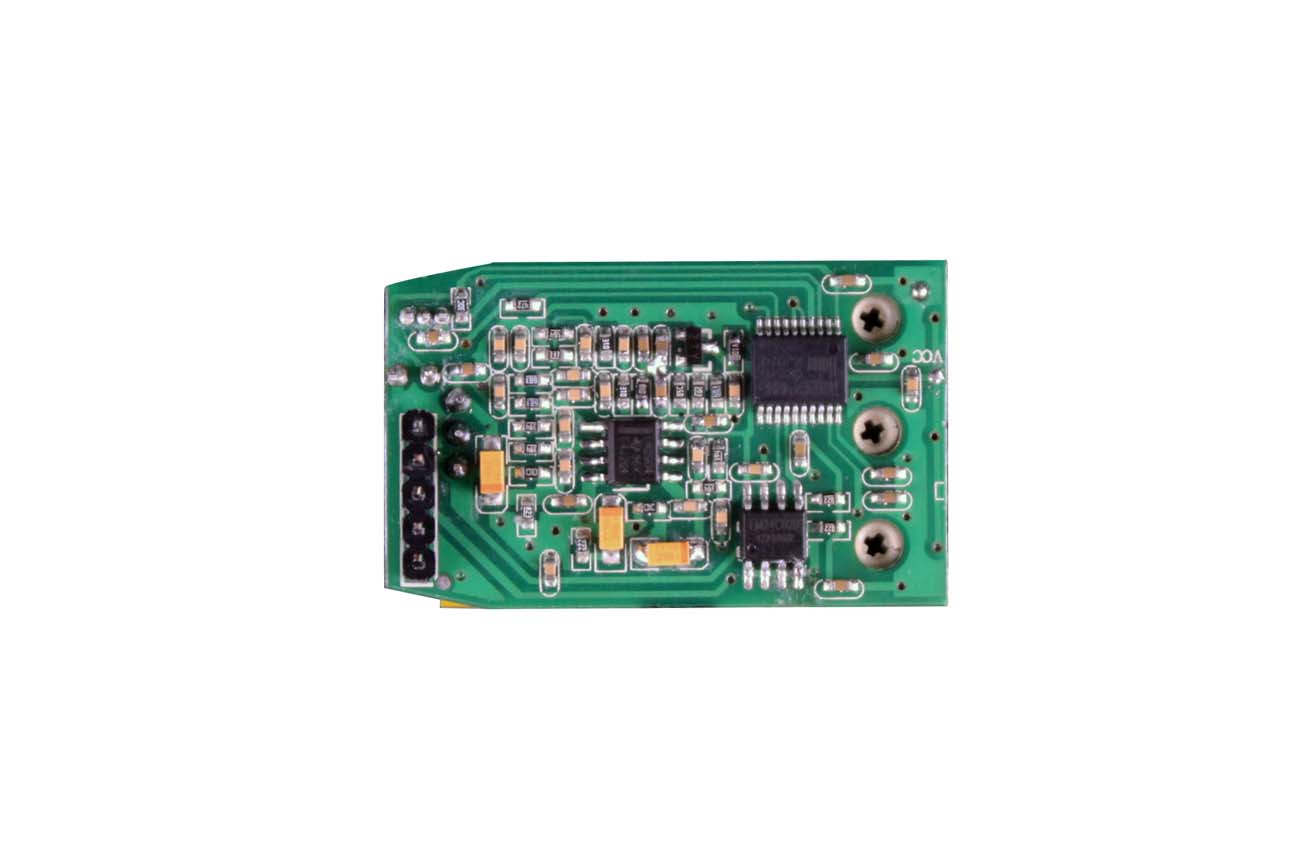

5.8GHz మైక్రోవేవ్ సెన్సార్+MCU+IR రిసీవర్
5.8GHz మైక్రోవేవ్ సెన్సార్+MCU+IR రిసీవర్ అనేది 360-డిగ్రీ 5.8GHz మైక్రోవేవ్ సెన్సార్, ఫోటోసెన్సిటివ్ సెన్సార్, సిగ్నల్ యాంప్లిఫైయర్ సర్క్యూట్, MCU మరియు రిమోట్ కంట్రోల్ రిసీవర్ సర్క్యూట్‌తో కూడిన పూర్తి సెన్సింగ్ ఫ్రంట్-ఎండ్ కంట్రోల్ మాడ్యూల్. మూడు పొటెన్షియోమీటర్‌లు గుర్తించే సున్నితత్వం, ఆలస్యం సమయం మరియు ప్రకాశం పరిధిని సర్దుబాటు చేయగలవు. అవుట్‌పుట్ కంట్రోల్ సిగ్నల్ నేరుగా రిలే సర్క్యూట్, స్విచ్చింగ్ పవర్ సప్లై యొక్క స్టార్ట్ పిన్ మరియు ఇతర కంట్రోల్ సర్క్యూట్‌లను నియంత్రించగలదు. వేర్వేరు వినియోగదారుల ద్వితీయ అభివృద్ధికి మరియు వివిధ నిర్మాణాలతో షెల్ల సంస్థాపనకు ఇది సౌకర్యవంతంగా ఉంటుంది.
మోడల్:PD-S16-V1
విచారణ పంపండి
సారాంశం
5.8GHz మైక్రోవేవ్ సెన్సార్+MCU+IR రిసీవర్ అనేది 360-డిగ్రీ 5.8GHz మైక్రోవేవ్ సెన్సార్, ఫోటోసెన్సిటివ్ సెన్సార్, సిగ్నల్ యాంప్లిఫైయర్ సర్క్యూట్, MCU మరియు రిమోట్ కంట్రోల్ రిసీవర్ సర్క్యూట్‌తో కూడిన పూర్తి సెన్సింగ్ ఫ్రంట్-ఎండ్ కంట్రోల్ మాడ్యూల్. మూడు పొటెన్షియోమీటర్‌లు గుర్తించే సున్నితత్వం, ఆలస్యం సమయం మరియు ప్రకాశం పరిధిని సర్దుబాటు చేయగలవు. అవుట్‌పుట్ కంట్రోల్ సిగ్నల్ నేరుగా రిలే సర్క్యూట్, స్విచ్చింగ్ పవర్ సప్లై యొక్క స్టార్ట్ పిన్ మరియు ఇతర కంట్రోల్ సర్క్యూట్‌లను నియంత్రించగలదు. వేర్వేరు వినియోగదారుల ద్వితీయ అభివృద్ధికి మరియు వివిధ నిర్మాణాలతో షెల్ల సంస్థాపనకు ఇది సౌకర్యవంతంగా ఉంటుంది.
5.8GHz మైక్రోవేవ్ సెన్సార్+MCU+IR రిసీవర్ స్పెసిఫికేషన్‌లు
|
శక్తి మూలం: DC5V వర్కింగ్ కరెంట్: <30mA మైక్రోవేవ్ సెన్సార్ వర్కింగ్ ఫ్రీక్వెన్సీ: 5.8GHz పని ఉష్ణోగ్రత: -15°C~+70°C సమయం సెట్టింగ్: 10సెకన్లు-20నిమి. (సర్దుబాటు)కాంతి నియంత్రణ: 10-300LUX, మొత్తం కాంతి (సర్దుబాటు) |
గుర్తింపు కోణం: 360° (సీలింగ్ ఇన్‌స్టాలేషన్), 180°(గోడ సంస్థాపన) గుర్తింపు పరిధి: 2-10మీ (రేడీ.) (సర్దుబాటు). (పైకప్పు సంస్థాపన) నిలువు కదలికను గుర్తించే దూరం: >20మీ గుర్తింపు వేగం: 0.5m-1.5m/sస్వరూపం పరిమాణం: 42.6mm (పొడవు) X 26mm (వెడల్పు) X 9.4mm (ఎత్తు) |
సెన్సార్ సమాచారం
5.8GHz మైక్రోవేవ్ సెన్సార్+MCU+IR రిసీవర్ ఫంక్షన్
పిన్ డంక్షన్ వివరణ:
|
సంఖ్య |
పిన్ పేరు |
ఇన్పుట్ / అవుట్‌పుట్ |
వివరణ |
|
1 |
NC |
|
కాని |
|
2 |
NC |
|
కాని |
|
3 |
అవుట్‌పుట్ |
అవుట్‌పుట్ |
అధిక స్థాయి సిగ్నల్ అవుట్‌పుట్ 10సె-20నిమి (సర్దుబాటు) |
|
4 |
+5V |
ఇన్పుట్ |
పవర్ పాజిటివ్ |
|
5 |
GND |
ఇన్పుట్ |
పవర్ నెగెటివ్ |

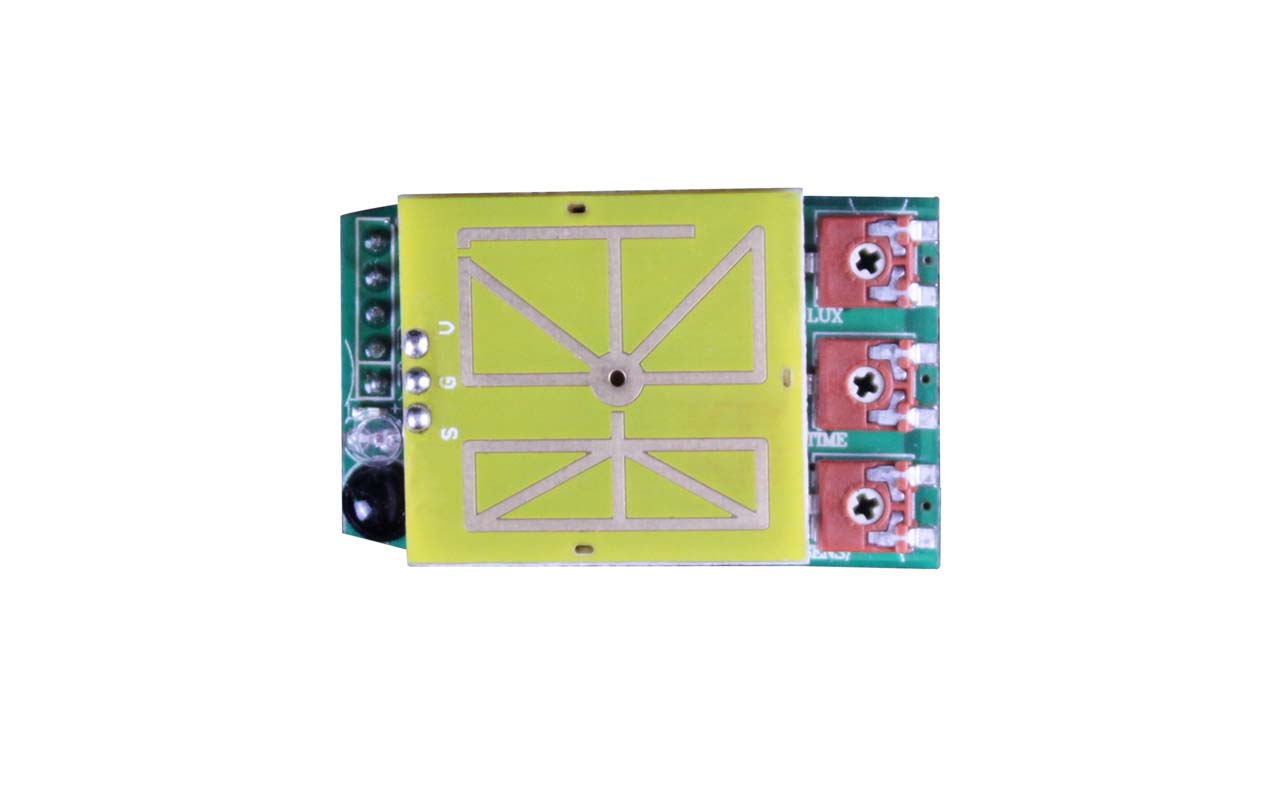

5.8GHz మైక్రోవేవ్ సెన్సార్+MCU+IR రిసీవర్ యొక్క నాబ్ సర్దుబాటు
(1) గుర్తింపు పరిధి సెట్టింగ్ (సున్నితత్వం)
వినియోగదారు గుర్తింపు పరిధి అవసరాలకు అనుగుణంగా పొటెన్షియోమీటర్ యొక్క స్థానాన్ని సహేతుకంగా ఎంచుకోవచ్చు.
(2) సమయ సెట్టింగ్
వినియోగదారులు విభిన్న వినియోగ వాతావరణాలు మరియు విభిన్న ఉత్పత్తి నిర్వచనాల ప్రకారం తగిన ఆలస్యం సమయాన్ని ఎంచుకోవచ్చు.
(3) కాంతి నియంత్రణ సెట్టింగ్
పని చేసే ప్రకాశం విలువ 10~300LUX మరియు మొత్తం కాంతి పరిధిలో తగిన స్థానాన్ని ఎంచుకోవచ్చు.
