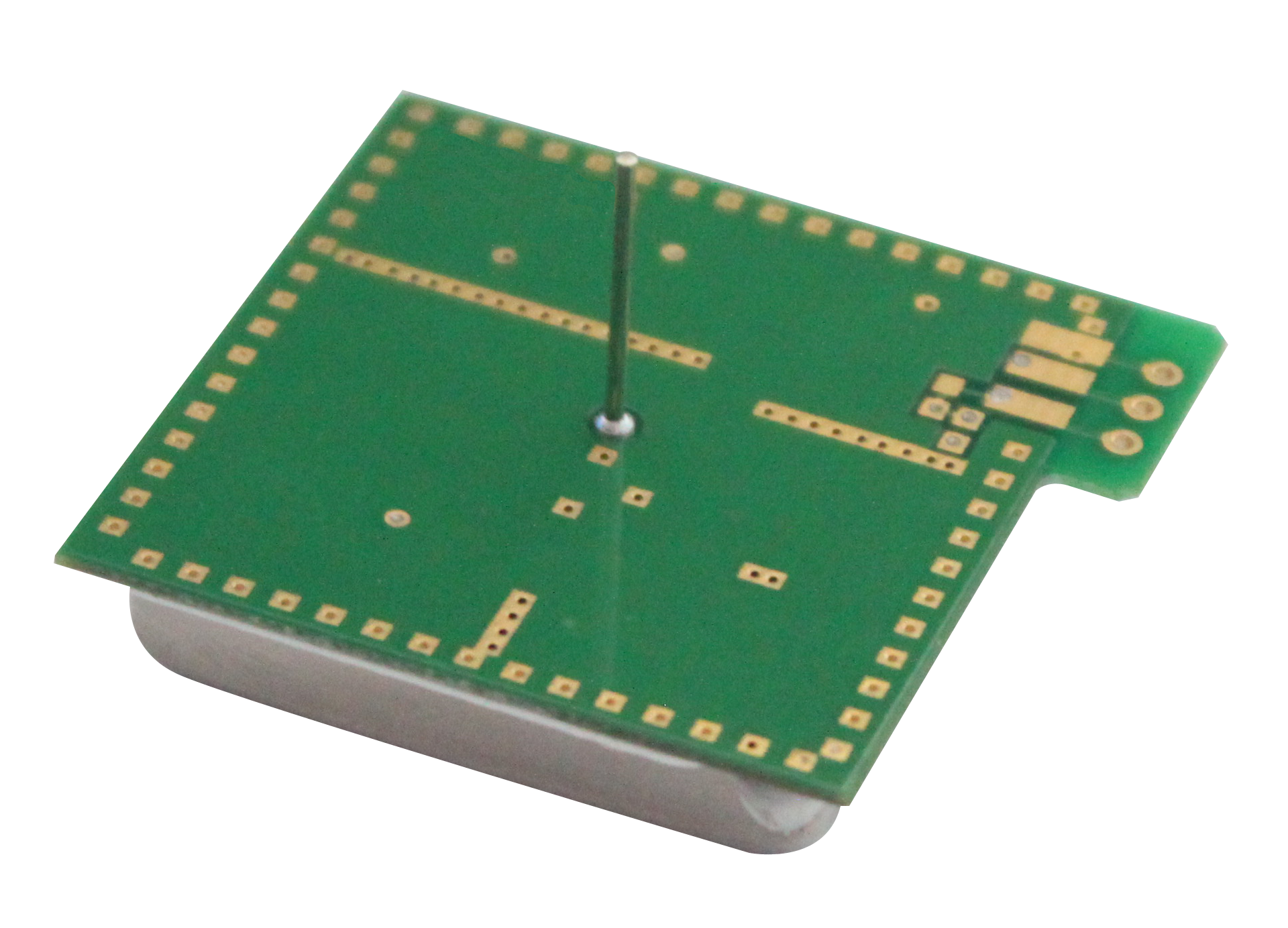

సీలింగ్ ఇన్‌స్టాలేషన్ 5.8GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్
సీలింగ్ ఇన్‌స్టాలేషన్ 5.8GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ అనేది సి-బ్యాండ్ బై-స్టాటిక్ డాప్లర్ ట్రాన్స్‌సీవర్ మాడ్యూల్ .ఇది అంతర్నిర్మిత రెసొనేటర్ ఓసిలేటర్ (CRO).ఈ మాడ్యూల్，ఇది అంతర్నిర్మిత యాంప్లిఫైయర్ సర్క్యూట్‌ను ఉపయోగిస్తుంది మరియు నేరుగా యాంప్లిఫికేషన్ సిగ్నల్‌ను అవుట్‌పుట్ చేస్తుంది, బాహ్య సర్క్యూట్ యాంప్లిఫైని ఆదా చేస్తుంది. , సిగ్నల్ ప్రాసెసింగ్‌ని సులభతరం చేస్తుంది మరియు కంట్రోలర్‌తో కనెక్ట్ చేయడాన్ని సులభతరం చేస్తుంది.
మోడల్:PD-V1
విచారణ పంపండి
సీలింగ్ ఇన్‌స్టాలేషన్ 5.8GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ అనేది C-బ్యాండ్ బై-స్టాటిక్ డాప్లర్ ట్రాన్స్‌సీవర్ మాడ్యూల్ .ఇది అంతర్నిర్మిత రెసొనేటర్ ఓసిలేటర్ (CRO).ఈ మాడ్యూల్, ఇది అంతర్నిర్మిత యాంప్లిఫైయర్ సర్క్యూట్‌ను ఉపయోగిస్తుంది మరియు నేరుగా అవుట్‌పుట్ సర్క్యుట్ యాంప్లిఫికేషన్ యాంప్లిఫికేషన్‌ను సేవ్ చేస్తుంది. , సిగ్నల్ ప్రాసెసింగ్ సులభతరం చేస్తుంది మరియు కంట్రోలర్‌తో కనెక్ట్ చేయడాన్ని సులభతరం చేస్తుంది.
సీలింగ్ ఇన్‌స్టాలేషన్ 5.8GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ ఆటోమేటిక్ లైటింగ్ స్విచ్‌లలోని ఆక్యుపెన్సీ సెన్సార్‌కి అనువైనది. సీలింగ్ ఇన్‌స్టలేషన్ 5.8GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్‌ను సీలింగ్ మౌంట్ ఇంట్రూడర్ డిటెక్టర్‌ల కోసం కూడా ఉపయోగించవచ్చు.
|
సీలింగ్ ఇన్‌స్టాలేషన్ 5.8GHz మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ అప్లికేషన్
●ఇంటెలిజెంట్ స్విచ్
●తక్కువ వైర్‌లెస్ పవర్ అవుట్‌పుట్ |
EN 300440-V2.1.1、EN 62479:2010,RED డైరెక్టివ్-2014/53/eu ప్రకారం FCC పార్ట్ 15.249 ప్రకారం EN 62321 ప్రకారం,ROHS డైరెక్టివ్-2011/65/eu రీచ్ డైరెక్టివ్-1907/2006/ec ప్రకారం |
|
యాంటెన్నా బీమ్ నమూనా(ఓమ్నీ-డైరెక్షనల్)
|
ఉత్పత్తుల పరిమాణం
|
| పరామితి | గమనికలు | కనిష్ట | టైప్ చేయండి | గరిష్టంగా | యూనిట్లు | ||||
| ఫ్రీక్వెన్సీ సెట్టింగ్ | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| రేడియేటెడ్ పవర్ (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| సమయం స్థిరపడుతోంది |
|
5 |
|
10 | కుమారి | ||||
| సిగ్నల్ స్ట్రెంగ్త్ అందుకుంది | 2 | 150 | 200 | 300 | μVp-p | ||||
| శబ్దం | 3 | 100 | 150 | 200 | mVrms | ||||
| సరఫరా వోల్టేజ్ |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| ప్రస్తుత వినియోగం |
|
18 | 20 | 25 | mA | ||||
| పల్స్ పునరావృత ఫ్రీక్వెన్సీ | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| పల్స్ వెడల్పు | 4 | 15 | 50 | 70 | μసె | ||||
| నిర్వహణా ఉష్నోగ్రత |
|
-15 | 22 | 75 | ℃ | ||||
| బరువు |
|
6.0 | 6.5 | 7.0 | g | ||||
గమనిక1: రేడియేటెడ్ ఉద్గారాలు FCC నియమాలకు అనుగుణంగా రూపొందించబడ్డాయి.
గమనిక2: స్వీకరించబడిన సిగ్నల్ స్ట్రెంత్ (RSS) మొత్తం 1 వేస్ పాత్ నష్టం 36dB వద్ద కొలవబడుతుంది.
గమనిక3: నాయిస్ వోల్టేజ్‌లు 10Hz నుండి 100Hz వరకు అవుట్‌పుట్ పోర్ట్ వద్ద, అనెకోయిక్ చాంబర్ లోపల కొలుస్తారు.
గమనిక 4: పల్స్ ఆపరేషన్
