ప్రొజెక్షన్ లాంప్ యొక్క ఇన్ఫ్రారెడ్ సెన్సార్ కలిగి ఉంటుంది

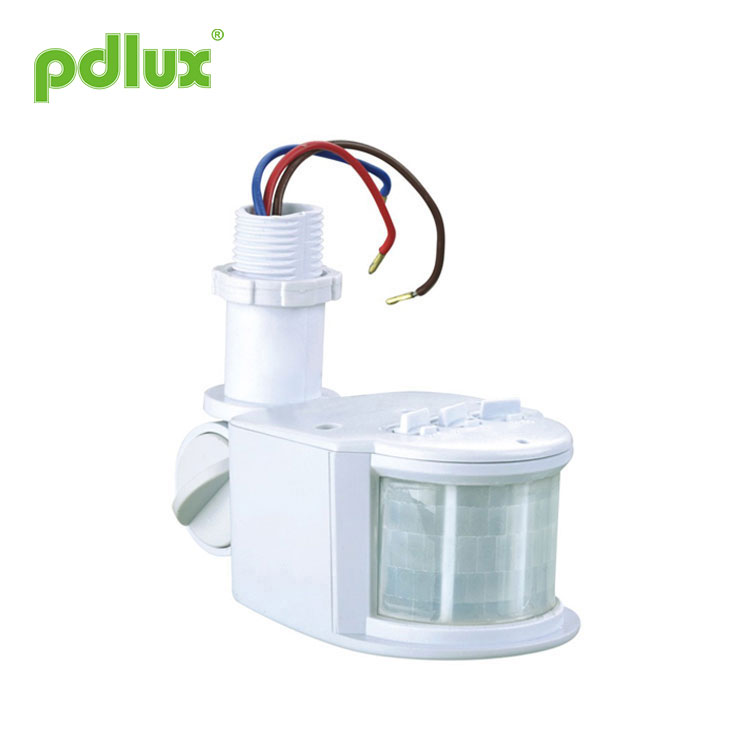

PDLUX PD-PIR112-Z
ఇన్ఫ్రారెడ్ సెన్సార్ ఆఫ్ ప్రొజెక్షన్ లాంప్‌తో కూడిన విద్యుత్తు సరఫరా వెర్షన్ మరియు కెపాసిటర్ స్టెప్-డౌన్ వెర్షన్ ఉన్నాయి. స్విచ్చింగ్ విద్యుత్ సరఫరా వెర్షన్ 100V-277V వరకు పనిచేసే వోల్టేజ్ మరియు స్టాండ్బై విద్యుత్ వినియోగాన్ని కలిగి ఉంది<0.5W. In principle, the capacitive step-down version can only have a single voltage, and the standby power consumption is >0.7W. ఉత్పత్తిని ఎన్నుకునేటప్పుడు మీరు దానిని పరిగణించాలి.
విచారణ పంపండి
PD-PIR112-Z ఇన్ఫ్రారెడ్ సెన్సార్ ఇన్స్ట్రక్షన్
సారాంశం
ఇన్ఫ్రారెడ్ సెన్సార్ ఆఫ్ ప్రొజెక్షన్ లాంప్ ఒక అధునాతన డిజిటల్ నియంత్రిత ఇన్ఫ్రారెడ్ పైరోఎలెక్ట్రిక్ ఇంటెలిజెంట్ సెన్సార్ ఉత్పత్తి. ఇది స్విచ్ సమాచారాన్ని ఖచ్చితంగా లెక్కించడానికి MCU ని ఉపయోగిస్తుంది మరియు సైన్ వేవ్ యొక్క సున్నా పాయింట్ వద్ద ఆన్ చేయవలసిన రిలేను ఖచ్చితంగా నియంత్రిస్తుంది, తద్వారా ప్రతి లోడ్ ఆన్ చేయబడింది. సైన్ వేవ్ యొక్క సున్నా పాయింట్ వద్ద, దిసైన్ వేవ్ హై వోల్టేజ్ ఆన్ చేయబడినప్పుడు సాంప్రదాయిక కంట్రోల్ మోడ్ వల్ల కలిగే ప్రస్తుత సమస్య నివారించబడుతుంది, ప్రత్యేకించి లోడ్ కింద అధిక వోల్టేజ్ ప్రభావంతో పెద్ద-సామర్థ్య కెపాసిటర్ ద్వారా ఉత్పత్తి చేయబడిన పెద్ద కరెంట్ డ్యామే రిలే. వైవిధ్యీకరణకు డ్యూ ప్రస్తుత విద్యుత్ లోడ్లు, ముఖ్యంగా LED దీపాలు, శక్తిని ఆదా చేసే దీపాలు మరియు ఫ్లోరోసెంట్ దీపాలు అన్నీ వేర్వేరు కెపాసిటెన్స్‌లతో కెపాసిటర్లను కలిగి ఉంటాయి. రిలేలకు ఇది విపత్తు. కొన్నిసార్లు 50W LED దీపం 80 నుండి 120A వరకు ఉప్పెన ప్రవాహాలను ఉత్పత్తి చేస్తుంది. 10A సాధారణ రిలే ఇన్రష్ కరెంట్ యొక్క 3 రెట్లు మాత్రమే తట్టుకోగలదు మరియు రిలే కొన్ని రోజుల్లో లేదా చాలా సార్లు విచ్ఛిన్నమయ్యే అవకాశం ఉంది. మార్కెట్‌లోని సాంప్రదాయిక సెన్సార్‌కు స్వల్ప జీవితం మరియు చిన్న లోడ్ కరెంట్ ఉంది.
ఈ సమస్యను అధిగమించడానికి, ఇన్ఫ్రారెడ్ సెన్సార్ ఆఫ్ ప్రొజెక్షన్ లాంప్‌తో అమర్చబడి, సైన్ వేవ్ సున్నా సంభావ్యతలో ఉన్నప్పుడు లోడ్‌ను ఆన్ చేయడానికి అధునాతన డిజిటల్ ప్రెసిషన్ లెక్కింపును అవలంబిస్తుంది, తద్వారా లోడ్ ఉప్పెన ప్రస్తుత సమస్యను పరిష్కరిస్తుంది, లోడ్ సామర్థ్యాన్ని బాగా పెంచుతుంది మరియు సేవను పొడిగిస్తుంది ఉత్పత్తి యొక్క జీవితం. మాస్ ప్రొడక్షన్ సెన్సార్ టెక్నాలజీ యొక్క తాజా నియంత్రణ పద్ధతి ఏదైనా లోడ్‌ను సులభంగా నియంత్రించగలదు. ఇది మీడియం మరియు హై-ఎండ్ ఉత్పత్తి. సాంప్రదాయిక సంస్కరణతో పోలిస్తే ఖర్చు పెరిగినప్పటికీ, ఉత్పత్తి యొక్క విశ్వసనీయత మరియు జీవితం బాగా పెరుగుతాయి. ఈ ఉత్పత్తి మనశ్శాంతిని ఎన్నుకోవటానికి మరియు భద్రతను ఎన్నుకోవటానికి సమానం.
ఇన్ఫ్రారెడ్ సెన్సార్ ఆఫ్ ప్రొజెక్షన్ లాంప్‌తో కూడిన విద్యుత్తు సరఫరా వెర్షన్ మరియు కెపాసిటర్ స్టెప్-డౌన్ వెర్షన్ ఉన్నాయి. స్విచ్చింగ్ విద్యుత్ సరఫరా వెర్షన్ 100V-277V వరకు పనిచేసే వోల్టేజ్ మరియు <0.5W యొక్క స్టాండ్బై విద్యుత్ వినియోగాన్ని కలిగి ఉంది. సూత్రప్రాయంగా, కెపాసిటివ్ స్టెప్-డౌన్ వెర్షన్ ఒకే వోల్టేజ్ మాత్రమే కలిగి ఉంటుంది మరియు స్టాండ్బై విద్యుత్ వినియోగం> 0.7W. ఉత్పత్తిని ఎన్నుకునేటప్పుడు మీరు దానిని పరిగణించాలి.
లక్షణాలు
|
విద్యుత్ వనరు: 220-240VAC 50Hz / 60Hz 100-130VAC 50Hz / 60Hz |
పని ఉష్ణోగ్రత: -10â-+ 40â „ |
| పని తేమ: <93% RH | |
|
అన్ని లోడ్లు: 1200W (220-240VAC) 800W (100-130VAC) |
సమయ అమరిక: 10sec-12min (సర్దుబాటు) |
| కాంతి నియంత్రణ: ＜10LUX-2000LUX (సర్దుబాటు) | |
| గుర్తించే పరిధి: గరిష్టంగా 11 మీ. (22â „) (సర్దుబాటు) | డిటెక్షన్ మోషన్ వేగం: 0.6-1.5 మీ / సె |
| గుర్తింపు కోణం: 180 ° | సంస్థాపనా ఎత్తు: 1.8 మీ -2 మి |
ఫంక్షన్
LUX సర్దుబాటు:
LUX పర్యావరణం యొక్క ప్రకాశాన్ని సూచిస్తుంది. LUX సర్దుబాటు నాబ్‌ను సర్దుబాటు చేయడం ద్వారా మీరు సెన్సార్‌ను ప్రేరణలోకి తీసుకురావాలనుకుంటున్న ప్రకాశాన్ని ఎంచుకోవచ్చు. మీకు అనుకూలంగా ఉండే అలవాటును ఎంచుకోండి. 20LUX ద్రావణంలో కొన్ని ఎంపికలు ప్రకాశించబడతాయి. కొందరు 50LUX యాంబియంట్ ప్రకాశాన్ని ప్రేరక లైటింగ్‌గా ఎంచుకుంటారు, మరికొందరు LUX సర్దుబాటు నాబ్‌ను గరిష్టంగా సర్దుబాటు చేసినంత వరకు ఎప్పుడైనా ప్రేరక లైటింగ్‌గా ఎంచుకుంటారు.
సమయ సర్దుబాటు:
సెన్సార్ కాంతిని గ్రహించిన తర్వాత సమయాన్ని సర్దుబాటు చేయడానికి సమయ సర్దుబాటు నాబ్ ఉపయోగించబడుతుంది మరియు వినియోగదారు ప్రేరణ తర్వాత ఆలస్యం సమయాన్ని సహేతుకంగా ఎంచుకోవచ్చు.
ఫీచర్
పగలు మరియు రాత్రి స్వయంచాలకంగా గుర్తించగలదు. పరిసర-కాంతిని సర్దుబాటు చేయవచ్చు. కనుక ఇది రాత్రి పని చేస్తుంది మరియు పగటిపూట ఆగిపోతుంది. వినియోగదారుడు దానిని స్వేచ్ఛగా సర్దుబాటు చేయవచ్చు.
స్థానిక స్థలం ప్రకారం డిటెక్షన్ పరిధిని సర్దుబాటు చేయవచ్చు.
సమయ అమరిక స్థలానికి మారుతుంది.
కాంతి సమయాన్ని స్వయంచాలకంగా జోడించవచ్చు. దీపం వెలిగిస్తున్నప్పుడు గుర్తించే క్షేత్రాలలో మానవుడు కదులుతున్నప్పుడు, అది సమయాన్ని మరోసారి లెక్కించవచ్చు మరియు కాంతి సమయం ప్రతిసారీ సంకేతాలను గుర్తించిన తర్వాత స్వయంచాలకంగా కాంతి సమయాన్ని ఆలస్యం చేస్తుంది.
ఇన్‌స్టాలేషన్ వైవిధ్యభరితంగా ఉంటుంది: మేము కనెక్షన్‌ను సరిపోతుంది - లైన్ బాక్స్, కనెక్షన్-నోరు, 1/2 "స్పైరలింగ్ కనెక్షన్-హ్యాండ్.
సెన్సార్ సమాచారం
సంస్థాపన
|
ఎల్ బ్రౌన్ ఎన్ బ్లూ Lï¼ ఎరుపు L మరియు N ను శక్తితో కనెక్ట్ చేయండి; Lâ € ² మరియు N ని లోడ్‌తో కనెక్ట్ చేయండి. |
 |
కనెక్ట్ చేయండి
వివరణాత్మక సంస్థాపన సరైన సంఖ్య ప్రకారం నిర్ధారించబడింది.
â… .డెటెక్షన్ యాంగిల్ (టాప్ వ్యూ) â… ood .గుడ్ సున్నితత్వం (బాణం కదిలే ధోరణి)
â… ¢ .పూర్ సున్నితత్వం â… £ .డిటెక్షన్ దూరం మరియు పరిధి (సైడ్ వ్యూ)
|
ఆపరేషన్ 1) సున్నితత్వం: దాని సున్నితత్వాన్ని పెంచడానికి నాబ్‌ను సవ్యదిశలో తిప్పండి మరియు దాని సున్నితత్వాన్ని తగ్గించడానికి దాన్ని సవ్యదిశలో తిప్పండి. 2) దాన్ని పెంచడానికి నాబ్‌ను సవ్యదిశలో తిప్పండి మరియు తగ్గించడానికి యాంటీ-సవ్యదిశలో తిరగండి.3) కాంతి నియంత్రణ: నాబ్ € 3â turn ను తిప్పండి, ఈ ఉత్పత్తి వేర్వేరు పరిసర-కాంతిలో పనిచేయగలదు. (అత్తి చూడండి.) |
 |
శ్రద్ధ:
ఈ ఉత్పత్తిని ఉపయోగించినప్పుడు, దయచేసి మీకు అవసరమైన స్థానానికి సున్నితత్వాన్ని సర్దుబాటు చేయండి, దయచేసి తప్పు కదలిక వలన ఉత్పత్తి సాధారణంగా పనిచేయకుండా ఉండటానికి, సున్నితత్వాన్ని గరిష్టంగా సర్దుబాటు చేయవద్దు. సున్నితత్వం చాలా ఎక్కువగా ఉన్నందున తప్పు కదలికను సులభంగా గుర్తించండి గాలి వీచే ఆకులు & కర్టెన్లు, చిన్న జంతువులు మరియు పవర్ గ్రిడ్ & ఎలక్ట్రికల్ పరికరాల జోక్యం ద్వారా తప్పు కదలిక. ఉత్పత్తిని నడిపించే వారందరూ సాధారణంగా పనిచేయరు!
ఉత్పత్తి సాధారణంగా పనిచేయనప్పుడు, దయచేసి సున్నితత్వాన్ని తగిన విధంగా తగ్గించడానికి ప్రయత్నించండి, ఆపై దాన్ని పరీక్షించండి.
ప్రొజెక్షన్ లాంప్ యొక్క ఇన్ఫ్రారెడ్ సెన్సార్తో కూడిన గమనికలు
సూర్యరశ్మి లేదా గాలి ప్రవాహం ఉన్న చోట దాన్ని వ్యవస్థాపించడం మానుకోండి మరియు ఉష్ణోగ్రత స్పష్టంగా మారుతుంది.
లెన్స్ పరికరాన్ని పదునైన విషయాలు లేదా ముతక కాలుష్య కారకాలతో ప్రభావితం చేయకుండా ఉండండి.
కొన్ని సమస్య మరియు పరిష్కరించబడిన మార్గం
లోడ్ పని చేయదు:
a: శక్తి మరియు భారాన్ని తనిఖీ చేయండి;
బి: లోడ్ బాగుంటే;
సి: సూచిక దీపం ఆకుపచ్చగా ఉంటే;
d: దయచేసి పని చేసే కాంతి కాంతి నియంత్రణకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.
సున్నితత్వం తక్కువగా ఉంది:
జ: సిగ్నల్‌లను స్వీకరించడానికి ఆ ప్రభావానికి ఆటంకం ఉందా అని దయచేసి డిటెక్షన్ విండో ముందు తనిఖీ చేయండి;
బి: దయచేసి పరిసర ఉష్ణోగ్రతను తనిఖీ చేయండి;
సి: సిగ్నల్స్ మూలం డిటెక్షన్ ఫీల్డ్‌లో ఉందో లేదో తనిఖీ చేయండి;
d: దయచేసి సంస్థాపనా ఎత్తును తనిఖీ చేయండి;
e: కదిలే ధోరణి సరైనది అయితే.
సెన్సార్ స్వయంచాలకంగా లోడ్‌ను మూసివేయదు:
జ: గుర్తించే క్షేత్రాలలో నిరంతర సంకేతాలు ఉంటే;
బి: సమయ అమరికను పొడవైనదిగా సెట్ చేస్తే;
సి: శక్తి బోధనకు అనుగుణంగా ఉంటే;
d: సెన్సార్ దగ్గర గాలి ఉష్ణోగ్రత మారితే, ఉదాహరణకు ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ మొదలైనవి
pre దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
installation సంస్థాపన మరియు తొలగింపు కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
safety మీరు భద్రతా ప్రయోజనాల కోసం శక్తిని కత్తిరించారని నిర్ధారించుకోండి.
operation సరికాని ఆపరేషన్ వలన నష్టాలు సంభవించాయి, తయారీదారు ఎటువంటి బాధ్యత తీసుకోడు.
ఈ మాన్యువల్ ఈ ఉత్పత్తి యొక్క ప్రస్తుత కంటెంట్ ప్రోగ్రామింగ్ కోసం, ఏవైనా మార్పులు ఉన్నాయి
మరియు నోటీసు లేకుండా తయారీదారుకు మార్పులు!
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయకూడదు.
