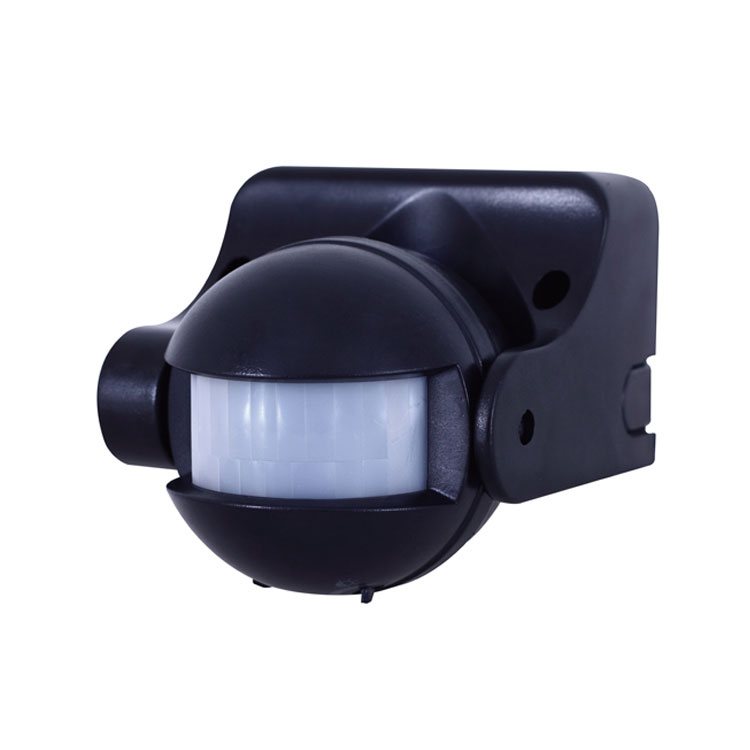

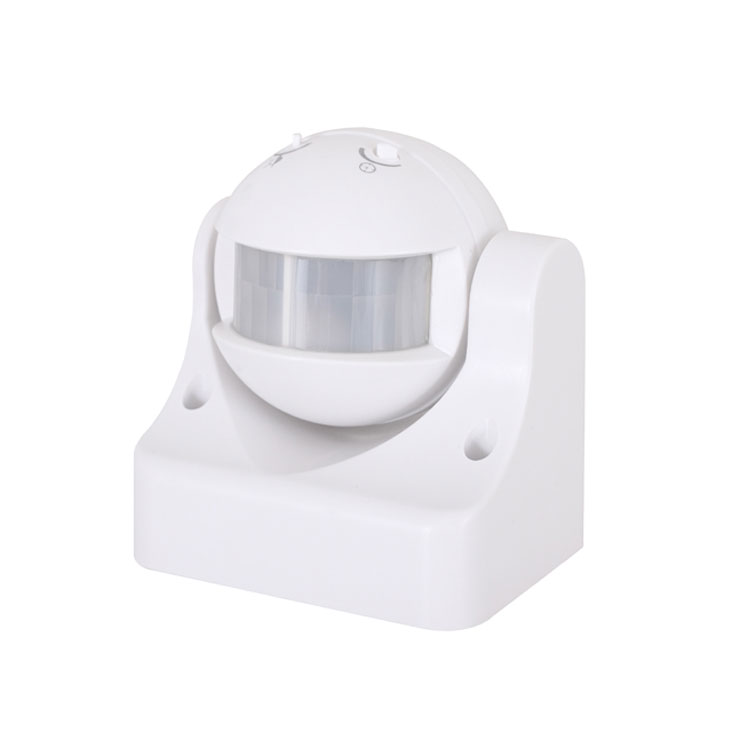

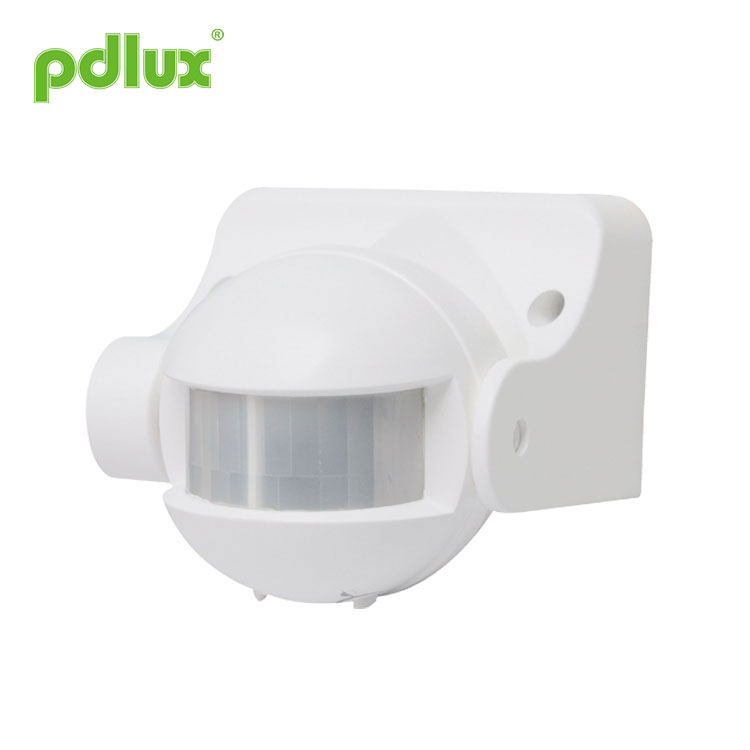

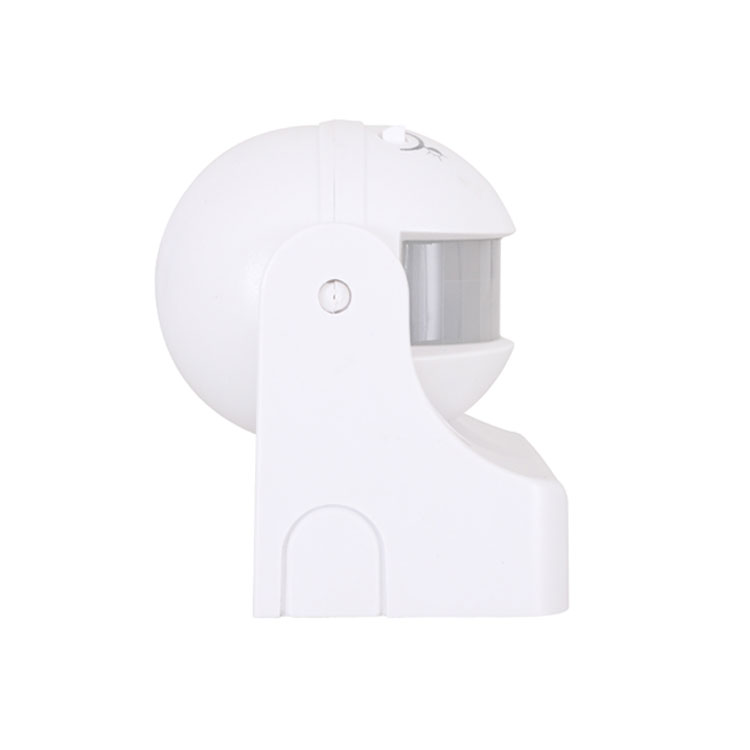

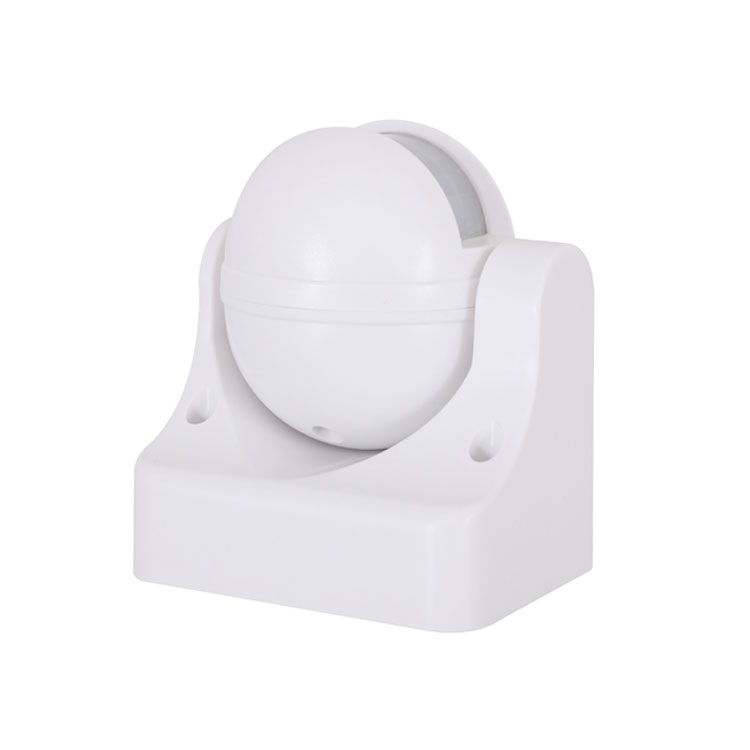

IP44 వాటర్‌ప్రూఫ్ ఇన్‌ఫ్రారెడ్ సెన్సార్

PD-PIR109-Z ఇన్ఫ్రారెడ్ మోషన్ సెన్సార్ ఇన్స్ట్రక్షన్

సారాంశం

IP44 వాటర్‌ప్రూఫ్ ఇన్‌ఫ్రారెడ్ సెన్సార్ ఒక అధునాతన డిజిటల్ నియంత్రిత పరారుణ పైరోఎలెక్ట్రిక్ ఇంటెలిజెంట్ సెన్సార్ ఉత్పత్తి. ఇది స్విచ్ సమాచారాన్ని ఖచ్చితంగా లెక్కించడానికి MCU ని ఉపయోగిస్తుంది మరియు సైన్ వేవ్ యొక్క సున్నా పాయింట్ వద్ద ఆన్ చేయవలసిన రిలేను ఖచ్చితంగా నియంత్రిస్తుంది, తద్వారా ప్రతి లోడ్ ఆన్ చేయబడుతుంది. సైన్ వేవ్ యొక్క సున్నా పాయింట్ వద్ద, సైన్ వేవ్ హై వోల్టేజ్ ఆన్ చేయబడినప్పుడు సాంప్రదాయిక నియంత్రణ మోడ్ వల్ల కలిగే ప్రస్తుత సమస్య నివారించబడుతుంది, ప్రత్యేకించి అధిక-ప్రభావ కెపాసిటర్ ద్వారా ఉత్పత్తి చేయబడిన పెద్ద కరెంట్ డ్యామే రిలే అధిక ప్రభావంతో లోడ్ కింద వోల్టేజ్.

ప్రస్తుత విద్యుత్ లోడ్ల యొక్క వైవిధ్యీకరణ కారణంగా, ముఖ్యంగా LED దీపాలు, శక్తిని ఆదా చేసే దీపాలు మరియు ఫ్లోరోసెంట్ దీపాలు అన్నీ వేర్వేరు కెపాసిటెన్స్‌లతో కెపాసిటర్లను కలిగి ఉంటాయి. రిలేలకు ఇది విపత్తు. కొన్నిసార్లు 50W LED దీపం 80 నుండి 120A వరకు ఉప్పెన ప్రవాహాలను ఉత్పత్తి చేస్తుంది. 10A సాధారణ రిలే ఇన్రష్ కరెంట్ యొక్క 3 రెట్లు మాత్రమే తట్టుకోగలదు మరియు రిలే కొన్ని రోజుల్లో లేదా చాలా సార్లు విచ్ఛిన్నమయ్యే అవకాశం ఉంది. మార్కెట్‌లోని సాంప్రదాయిక సెన్సార్‌కు స్వల్ప జీవితం మరియు చిన్న లోడ్ కరెంట్ ఉంది.

ఈ సమస్యను అధిగమించడానికి, ఐపి 44 వాటర్‌ప్రూఫ్ ఇన్‌ఫ్రారెడ్ సెన్సార్ సైన్ వేవ్ సున్నా సంభావ్యతలో ఉన్నప్పుడు లోడ్‌ను ఆన్ చేయడానికి అధునాతన డిజిటల్ ప్రెసిషన్ లెక్కింపును అవలంబిస్తుంది, తద్వారా లోడ్ ఉప్పెన ప్రస్తుత సమస్యను పరిష్కరిస్తుంది, లోడ్ సామర్థ్యాన్ని బాగా పెంచుతుంది మరియు సేవా జీవితాన్ని పొడిగిస్తుంది ఉత్పత్తి మాస్ ప్రొడక్షన్ సెన్సార్ టెక్నాలజీ యొక్క తాజా నియంత్రణ పద్ధతి ఏదైనా లోడ్‌ను సులభంగా నియంత్రించగలదు. ఇది మీడియం మరియు హై-ఎండ్ ఉత్పత్తి. సాంప్రదాయిక సంస్కరణతో పోలిస్తే ఖర్చు పెరిగినప్పటికీ, ఉత్పత్తి యొక్క విశ్వసనీయత మరియు జీవితం బాగా పెరుగుతాయి. ఈ ఉత్పత్తి మనశ్శాంతిని ఎంచుకోవడం, మనశ్శాంతిని ఎంచుకోవడం మరియు భద్రతను ఎంచుకోవడం వంటిది.

IP44 వాటర్‌ప్రూఫ్ ఇన్‌ఫ్రారెడ్ సెన్సార్‌లో స్విచింగ్ విద్యుత్ సరఫరా వెర్షన్ మరియు కెపాసిటర్ స్టెప్-డౌన్ వెర్షన్ ఉన్నాయి. స్విచ్చింగ్ విద్యుత్ సరఫరా వెర్షన్ 100V-277V వరకు పనిచేసే వోల్టేజ్ మరియు <0.5W యొక్క స్టాండ్బై విద్యుత్ వినియోగాన్ని కలిగి ఉంది. సూత్రప్రాయంగా, కెపాసిటివ్ స్టెప్-డౌన్ వెర్షన్ ఒకే వోల్టేజ్ మాత్రమే కలిగి ఉంటుంది మరియు స్టాండ్బై విద్యుత్ వినియోగం> 0.7W. ఉత్పత్తిని ఎన్నుకునేటప్పుడు మీరు దానిని పరిగణించాలి.

లక్షణాలు

> LUX సర్దుబాటు:
LUX పర్యావరణం యొక్క ప్రకాశాన్ని సూచిస్తుంది. LUX సర్దుబాటు నాబ్‌ను సర్దుబాటు చేయడం ద్వారా మీరు సెన్సార్‌ను ప్రేరణలోకి తీసుకురావాలనుకుంటున్న ప్రకాశాన్ని ఎంచుకోవచ్చు. మీకు అనుకూలంగా ఉండే అలవాటును ఎంచుకోండి.
20LUX ద్రావణంలో కొన్ని ఎంపికలు ప్రకాశించబడతాయి. కొందరు 50LUX యాంబియంట్ ప్రకాశాన్ని ప్రేరక లైటింగ్‌గా ఎంచుకుంటారు, మరికొందరు LUX సర్దుబాటు నాబ్‌ను గరిష్టంగా సర్దుబాటు చేసినంత వరకు ఎప్పుడైనా ప్రేరక లైటింగ్‌గా ఎంచుకుంటారు.

> సమయ సర్దుబాటు:
సెన్సార్ కాంతిని గ్రహించిన తర్వాత సమయాన్ని సర్దుబాటు చేయడానికి సమయ సర్దుబాటు నాబ్ ఉపయోగించబడుతుంది మరియు వినియోగదారు ప్రేరణ తర్వాత ఆలస్యం సమయాన్ని సహేతుకంగా ఎంచుకోవచ్చు.

సెన్సార్ సమాచారం

సంస్థాపన మరియు జాగ్రత్తలు

IP44 జలనిరోధిత పరారుణ సెన్సార్ వ్యవస్థాపించడానికి చాలా సౌకర్యవంతంగా ఉంటుంది, ఖచ్చితమైన సంస్థాపనకు తగిన స్థానాన్ని ఎన్నుకోండి, పెద్ద పర్యావరణ జోక్యం ఉన్న ప్రదేశంలో సెన్సార్‌ను వ్యవస్థాపించకుండా ఉండటానికి ప్రయత్నించండి; ఉదాహరణకు, ఎయిర్ కండిషనింగ్ పోర్ట్, హీట్ సోర్స్ పోర్ట్ మరియు ఇతర ప్రదేశాలు. ఈ స్థానాలు సెన్సార్‌ను మా భావనకు కారణమయ్యే అవకాశం ఉన్నందున, ఇన్‌స్టాలేషన్ స్థానాన్ని ఎంచుకుని, పవర్ కేబుల్‌ను లోడ్ కేబుల్‌కు సరిగ్గా కనెక్ట్ చేసిన తర్వాత, శక్తిని ఆన్ చేయవచ్చు.

1. మొదట, TIME ని కనిష్టంగా సర్దుబాటు చేసి, ఆపై LUX ని గరిష్టంగా సర్దుబాటు చేయండి (పగటిపూట పనిచేసే స్థానం) మరియు ప్రేరణను పరీక్షించండి.

2. పరీక్ష సమయంలో సెన్సార్ ప్రకాశిస్తే, సెన్సార్ ముందు ఎవరూ లేరు. దీపం ఆపివేయబడే వరకు ఇది వేచి ఉండాలి, మరియు ఇది 3 సెకన్ల తర్వాత మళ్ళీ మానవ శరీర కదలిక ద్వారా ప్రేరేపించబడుతుంది. మధ్యలో ఎవరైనా కాంతిని కదిలిస్తూ ఉంటే, అది ఎల్లప్పుడూ ఆన్‌లో ఉంటుంది మరియు ఆపివేయబడదు.

3. పైన పేర్కొన్న ప్రాథమిక పరీక్ష సాధారణమైన తర్వాత, మీరు తగిన LUX విలువను మరియు ఆలస్యం సమయాన్ని ఎంచుకోవచ్చు.

కనెక్షన్-వైర్ రేఖాచిత్రం

ఎల్ బ్రౌన్ ఎన్ బ్లూ ఎల్ 'రెడ్ L మరియు n ను శక్తితో కనెక్ట్ చేయండి; L 'మరియు n ని లోడ్‌తో కనెక్ట్ చేయండి.

1ã power శక్తిని ఆపివేయండి;
2ã the దిగువ మూతపై స్క్రూ విప్పు, వైరింగ్ రంధ్రం తెరిచి, శక్తి యొక్క తీగను దాటి, దిగువ మూత ద్వారా లోడ్ చేయండి;
3ã the ఎంచుకున్న స్థానం మీద పెరిగిన స్క్రూతో దిగువ మూతను పరిష్కరించండి;
4ã connection కనెక్షన్-వైర్ రేఖాచిత్రం ప్రకారం శక్తిని మరియు లోడ్ వైర్‌ను కనెక్షన్-వైర్ కాలమ్‌లోకి కనెక్ట్ చేయండి;
5ã the దిగువ మూతపై సెన్సార్ ఉంచండి, స్క్రూను గట్టిగా ట్విస్ట్ చేసి, ఆపై విద్యుదీకరించండి మరియు పరీక్షించండి.

పరీక్ష

> లైట్-కంట్రోల్ నాబ్‌ను సవ్యదిశలో గరిష్టంగా (SUN) తిప్పండి, టైమ్ నాబ్‌ను యాంటీ-సవ్యదిశలో కనిష్టంగా మార్చండి;
> శక్తిని ఆన్ చేయండి మరియు సూచిక 30 సెకన్ల కోసం ఫ్లాష్ అవుతుంది మరియు పని స్థితిలో ప్రవేశిస్తుంది;
> మొదటిసారి లోడ్ ఆరిపోయినప్పుడు, 5 సెకన్ల తర్వాత మళ్ళీ అర్ధవంతం చేయండి, లోడ్ పని చేయాలి మరియు సూచిక దీపం ఎరుపుగా ఉంటుంది. లోడ్ 5 సెకన్లలో పనిచేయడం మానేయాలి;
> LUX నాబ్‌ను కనిష్ట యాంటీ-సవ్యదిశలో తిరగండి, కాంతి నియంత్రణ 10LUX కన్నా ఎక్కువ ఉన్నప్పుడు మీరు దాన్ని పరీక్షిస్తే, లోడ్ పనిచేయడం ఆగిపోయిన తర్వాత ఇండక్షన్ లోడ్ పనిచేయదు; మీరు డిటెక్షన్ విండోను అపారదర్శక వస్తువు (టవల్ మొదలైనవి) తో కవర్ చేస్తే లోడ్ పని చేస్తుంది, ఇండక్షన్ సిగ్నల్ కండిషన్ లేకుండా 5 సెకన్లలోపు లోడ్ పనిచేయడం ఆగిపోతుంది.

IP44 జలనిరోధిత పరారుణ సెన్సార్ యొక్క గమనిక
> ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన వ్యక్తి చేత వ్యవస్థాపించబడాలి;
> అశాంతి వస్తువుపై దీన్ని వ్యవస్థాపించడం మానుకోండి;
> గుర్తింపును ప్రభావితం చేయడానికి డిటెక్షన్ విండోస్ ముందు ఎటువంటి అడ్డంకులు మరియు కదిలే వస్తువులు ఉండకూడదు;
> ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్, వంటి గాలి ఉష్ణోగ్రత మార్పు జోన్ల దగ్గర దీన్ని వ్యవస్థాపించడం మానుకోండి;
> మీ భద్రతను పరిగణనలోకి తీసుకుని, దయచేసి సంస్థాపన తర్వాత మీరు తటాలునప్పుడు కవర్ తెరవవద్దు;
> బోధన మరియు ఉత్పత్తి యొక్క పనితీరు మధ్య వ్యత్యాసం ఉంటే, దయచేసి ఉత్పత్తికి ప్రాధాన్యత ఇవ్వండి మరియు అదనంగా మీకు తెలియజేయవద్దని క్షమించండి.

కొన్ని సమస్య మరియు పరిష్కరించబడిన మార్గం
1ã € లోడ్ పనిచేయదు:
a: దయచేసి శక్తి మరియు లోడ్ యొక్క కనెక్షన్-వైరింగ్ సరైనదా అని తనిఖీ చేయండి;
బి: దయచేసి లోడ్ బాగుందో లేదో తనిఖీ చేయండి;
సి: దయచేసి పని కాంతి సెట్ కాంతి నియంత్రణకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.

2ã € సున్నితత్వం తక్కువగా ఉంది:
జ: సిగ్నల్‌ను స్వీకరించడానికి డిటెక్షన్ విండో ముందు ఆటంకం ఉందో లేదో తనిఖీ చేయండి;
బి: దయచేసి పరిసర ఉష్ణోగ్రత చాలా ఎక్కువగా ఉందో లేదో తనిఖీ చేయండి;
సి: దయచేసి ఇండక్షన్ సిగ్నల్ మూలం డిటెక్షన్ ఫీల్డ్లలో ఉందో లేదో తనిఖీ చేయండి;
d: దయచేసి ఇన్స్టాలేషన్ ఎత్తు బోధనలో చూపిన ఎత్తుకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి;
e: దయచేసి కదిలే ధోరణి సరైనదా అని తనిఖీ చేయండి.

3ã € సెన్సార్ స్వయంచాలకంగా లోడ్‌ను ఆపివేయదు:
జ: డిటెక్షన్ ఫీల్డ్‌లో నిరంతర సిగ్నల్ ఉందో లేదో తనిఖీ చేయండి;
బి: దయచేసి సమయ సెట్టింగ్ ఎక్కువ కాలం ఉందో లేదో తనిఖీ చేయండి;
సి: దయచేసి శక్తి సూచనలకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి;
d: దయచేసి ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ మొదలైన సెన్సార్ దగ్గర ఉష్ణోగ్రత స్పష్టంగా మారుతుందో లేదో తనిఖీ చేయండి.



pre € ¢ దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
installation € installation సంస్థాపన మరియు తొలగింపు కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
safety € safety మీరు భద్రతా ప్రయోజనాల కోసం శక్తిని తగ్గించారని నిర్ధారించుకోండి.
operation € operation సరికాని ఆపరేషన్ వల్ల నష్టాలు సంభవించాయి, తయారీదారు ఎటువంటి బాధ్యత తీసుకోడు.

ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి మేము కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు పనికిరానివిగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇవి కొన్ని సమస్యలను కలిగిస్తాయి. డిజైనింగ్ చేసినప్పుడు, అనవసరమైన డిజైన్లపై మేము శ్రద్ధ వహించాము మరియు ఎటువంటి ఇబ్బందులను నివారించడానికి భద్రతా కోటాను స్వీకరించాము.
ఈ మాన్యువల్ ఈ ఉత్పత్తి యొక్క ప్రస్తుత కంటెంట్ ప్రోగ్రామింగ్ కోసం, నోటీసు లేకుండా తయారీదారుకు ఏవైనా మార్పులు మరియు మార్పులు ఉన్నాయి!
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయకూడదు.
