ఇన్‌ఫ్రారెడ్ మోషన్ సెన్సార్ LED ఫ్లడ్‌లైట్

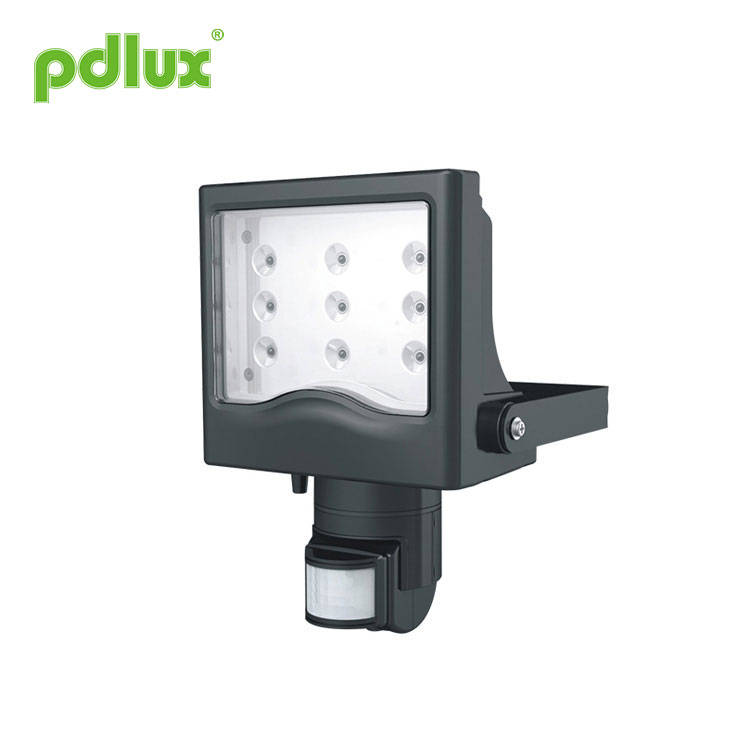

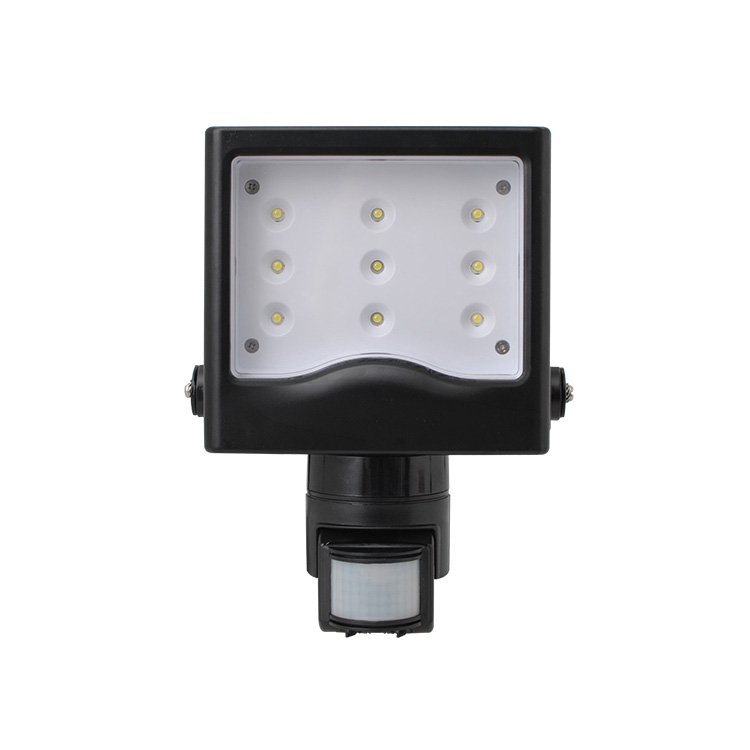

ఇన్‌ఫ్రారెడ్ మోషన్ సెన్సార్ LED ఫ్లడ్‌లైట్ PD-PIR2009 సూచన

ఉత్పత్తి సమాచారం

ఉత్పత్తి హై-పవర్ కాస్ట్ LED సెన్సార్ లైట్; ఇది మంచి సున్నితత్వ డిటెక్టర్, ఇంటిగ్రేటెడ్ సర్క్యూట్ మరియు SMTని స్వీకరిస్తుంది. ఇది ఆటోమేటిజం, సౌలభ్యం, భద్రత, ఆదా-శక్తి మరియు ప్రాక్టికాలిటీ ఫంక్షన్‌లను సేకరిస్తుంది. విస్తృత గుర్తింపు ఫీల్డ్ పైకి క్రిందికి, ఎడమ మరియు కుడి సేవా ఫీల్డ్‌తో రూపొందించబడింది. ఇది మానవ చలన పరారుణ కిరణాలను స్వీకరించడం ద్వారా పని చేస్తుంది. ఒకరు డిటెక్షన్ ఫీల్డ్‌లోకి ప్రవేశించినప్పుడు, అది ఒకేసారి లోడ్‌ను ప్రారంభించి, పగలు మరియు రాత్రిని ఆటోమేటిక్‌గా గుర్తించగలదు; దీని సంస్థాపన చాలా సౌకర్యవంతంగా ఉంటుంది మరియు దాని ఉపయోగం చాలా విస్తృతమైనది. ఇది శక్తి సూచిక మరియు గుర్తింపు సూచన యొక్క విధులను కలిగి ఉంది.

శక్తి మూలం: 220-240V/AC పవర్ ఫ్రీక్వెన్సీ: 50 Hz కాంతి నియంత్రణ :<3LUX~2000LUX (సర్దుబాటు) సమయం ఆలస్యం :నిమి: 8సెక±3సె గరిష్టం:7నిమి±2నిమి)(సర్దుబాటు) LED పరిమాణం: 9PCS రేట్ చేయబడిన లోడ్: 15W గరిష్టం. LED లక్షణాలు: 3W హై పవర్ LED గుర్తింపు కోణం:180° రంగు t ఎమ్పెరేచర్: 3700K—4300K గుర్తింపు పరిధి :10~12 మీ గరిష్టం (24°C) పని ఉష్ణోగ్రత : -10°C~+40°C పని తేమ:<93%RH సంస్థాపన ఎత్తు : >1.8m~3.5m విద్యుత్ వినియోగం:0.45W(స్టాటిక్ 0.1W) గుర్తింపు చలన వేగం : 0.6~1.5m/s ప్రకాశించే ప్రవాహం: 786lm వీక్షణ కోణం: 50° బరువు: సుమారు 1.6 కిలోలు

డిటెక్షన్ ఫీల్డ్: డిటెక్షన్ ఫీల్డ్ (క్రింది రేఖాచిత్రాన్ని చూడండి) పైకి క్రిందికి, ఎడమ మరియు కుడి సేవ ఫీల్డ్‌తో రూపొందించబడింది, ఇది వినియోగదారు కోరిక ప్రకారం ఎంచుకోవచ్చు. కదిలే ధోరణి సున్నితత్వంతో గొప్ప సంబంధాన్ని కలిగి ఉంటుంది;

పగలు మరియు రాత్రిని గుర్తించవచ్చు: వినియోగదారు పని పరిసర కాంతిని సర్దుబాటు చేయవచ్చు. ఇది "సూర్యుడు" స్థానం (గరిష్టంగా)పై సర్దుబాటు చేయబడినప్పుడు పగటిపూట మరియు రాత్రిపూట పని చేయగలదు. ఇది "చంద్రుని" స్థానం (నిమి)లో సర్దుబాటు చేయబడినప్పుడు 3LUX కంటే తక్కువ పరిసర కాంతిలో పని చేస్తుంది. సర్దుబాటు నమూనా కోసం, దయచేసి పరీక్ష నమూనాను చూడండి;

పవర్ మరియు డిటెక్షన్ సూచన: పవర్ ఆన్ చేసిన తర్వాత సూచిక దీపం ప్రతి 4సెకన్‌లకు ఒకసారి ఫ్లాష్ చేయగలదు. ఇది సిగ్నల్స్ అందుకున్న తర్వాత ప్రతి 1 సెకనుకు 2 సార్లు ఫ్లాష్ చేయగలదు. అదే సమయంలో, ఇది గుర్తించడం మరియు శక్తి కోసం సెన్సార్ సాధారణ పరిస్థితులను చూపుతుంది;

సమయ జాప్యం నిరంతరం జోడించబడుతుంది: ఇది మొదటి ఇండక్షన్ తర్వాత రెండవ ఇండక్షన్ సిగ్నల్‌లను స్వీకరించినప్పుడు, ఇది మొదటి సమయం-ఆలస్యం యొక్క ప్రాథమికంగా మరోసారి సమయాన్ని గణిస్తుంది. (సమయం సరిచేయి).

సమయం ఆలస్యం సర్దుబాటు చేయబడుతుంది. ఇది వినియోగదారు కోరిక ప్రకారం సెట్ చేయవచ్చు. కనిష్ట సమయం 8సెక±3సె. గరిష్టంగా 7నిమి ±2నిమి.

సెన్సార్ సమాచారం

స్పెక్ట్రోగ్రామ్

సంస్థాపన

గమనిక: దయచేసి క్రింది సాధనాలను తీసుకురండి.

శక్తిని ఆపివేయండి;
దిగువన ఉన్న గోరును స్క్రూ చేయండి. వైర్ రంధ్రం తెరవండి. పవర్ వైర్ మరియు లోడ్‌వైర్ దిగువన బోర్‌గా ఉన్నాయి;
పెంచిన స్క్రూతో ఎంచుకున్న స్థానంపై దిగువన పరిష్కరించండి;
స్కెచ్ రేఖాచిత్రం ప్రకారం కనెక్షన్-వైర్ కాలమ్‌తో పవర్ మరియు లోడ్‌ను కనెక్ట్ చేయండి;
దిగువన సెన్సార్‌ను పరిష్కరించండి, దయచేసి గోరును స్క్రూ చేసి పవర్ ఆన్ చేయండి.

ప్రతి భాగం యొక్క పేర్లు

(అల్యూమినియం పదార్థం కోసం లాంప్ షెల్)

పరీక్ష

గరిష్ట(సూర్యుడు)పై లైట్-కంట్రోల్ నాబ్‌ను సవ్యదిశలో తిప్పండి, కనిష్టంగా టైమ్ నాబ్‌ను సవ్యదిశలో తిప్పండి;

మీరు పవర్‌ను ఆన్ చేసినప్పుడు, లోడ్ పని చేయదు మరియు సూచిక దీపం ప్రతి 4 సెకన్లకు ఒకసారి ఫ్లాష్ అవుతుంది. 5~10సెకను తర్వాత, లోడ్ పని మరియు సూచిక దీపం ప్రతి 1సెకనుకు రెండుసార్లు ఫ్లాష్ అవుతుంది. ఇండక్షన్ సిగ్నల్ లేని షరతులలో లోడ్ 5~30సెకన్లలో పని చేయడం ఆగిపోతుంది, సూచిక దీపం ప్రతి 4సెకన్లకు ఒకసారి ఫ్లాష్ అవుతుంది;

మొదటిది ముగిసిన తర్వాత, 5~10సెకన్ల తర్వాత మళ్లీ అర్థం చేసుకోండి. లోడ్ పని చేయాలి మరియు సూచన ఫ్లాష్ స్పీడ్ ప్రతి 1సెకనుకు రెండు రెట్లు ఉంటుంది. లోడ్ 5 ~ 15 సెకన్లలోపు పనిని ఆపివేయాలి;

కనిష్టంగా లైట్ కంట్రోల్-నాబ్‌ని యాంటీ క్లాక్‌వైస్‌లో తిప్పండి. ఇది 3LUX కంటే తక్కువ సమయంలో సర్దుబాటు చేయబడితే, లోడ్ ఆగిపోయిన తర్వాత ఇండక్టర్ లోడ్ పని చేయదు. మీరు డిటెక్షన్ విండోను అపారదర్శక వస్తువులతో (టవల్ మొదలైనవి) కవర్ చేస్తే, లోడ్ పని చేస్తుంది .ఇండక్షన్ సిగ్నల్ కండిషన్‌లో, లోడ్ 5~15 సెకన్లలోపు పని చేయడం ఆగిపోతుంది.

గమనికలు

ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన మానవుడు దీన్ని వ్యవస్థాపించవచ్చు;
అశాంతి వస్తువులు సంస్థాపన ఆధారం-ముఖంగా పరిగణించబడవు;
డిటెక్షన్ విండో ముందు డిటెక్షన్‌ను ప్రభావితం చేసే అడ్డంకి లేదా అశాంతి వస్తువులు ఉండకూడదు;
గాలి ఉష్ణోగ్రత మార్పు జోన్‌ల దగ్గర దీన్ని ఇన్‌స్టాల్ చేయడం మానుకోండి ఉదాహరణకు: ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్, మొదలైనవి;
మీ భద్రత కోసం. మీరు ఇన్‌స్టాలేషన్ తర్వాత అడ్డంకిని కనుగొంటే దయచేసి కేసును తెరవవద్దు;
ఉత్పత్తి యొక్క ఊహించని నష్టాన్ని నివారించడానికి, ఇన్‌ఫ్రారెడ్ సెన్సార్‌ను ఇన్‌స్టాల్ చేసేటప్పుడు దయచేసి 6A యొక్క సురక్షిత పరికరాన్ని జోడించండి, ఉదాహరణకు, ఫ్యూజ్, సురక్షిత ట్యూబ్ మొదలైనవి.

కొన్ని సమస్య మరియు పరిష్కార మార్గం

లోడ్ పనిచేయదు:
a. శక్తి మరియు లోడ్ తనిఖీ;
బి. లోడ్ మంచిగా ఉంటే;
సి. సెన్సింగ్ తర్వాత సూచిక దీపం వేగం వేగవంతం అయితే;
డి. దయచేసి వర్కింగ్ లైట్ యాంబియంట్ లైట్‌కి అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.

సున్నితత్వం తక్కువగా ఉంది:
a. దయచేసి గుర్తింపు విండో ముందు సిగ్నల్‌లను స్వీకరించడానికి ఆ ప్రభావం ఏమైనా ఉందా అని తనిఖీ చేయండి; బి. దయచేసి పరిసర ఉష్ణోగ్రతను తనిఖీ చేయండి;
సి. సిగ్నల్స్ సోర్స్ గుర్తింపు ఫీల్డ్‌లలో ఉందో లేదో దయచేసి తనిఖీ చేయండి;
డి. దయచేసి ఇన్‌స్టాలేషన్ ఎత్తును తనిఖీ చేయండి;
ఇ. కదిలే ధోరణి సరైనది అయితే.

సెన్సార్ స్వయంచాలకంగా లోడ్‌ను మూసివేయదు:
a. డిటెక్షన్ ఫీల్డ్‌లలో నిరంతర సంకేతాలు ఉంటే;
బి. సమయం ఆలస్యాన్ని ఎక్కువ కాలం సెట్ చేస్తే;
సి. శక్తి సూచనలకు అనుగుణంగా ఉంటే;
డి. సెన్సార్ దగ్గర గాలి ఉష్ణోగ్రత మారినట్లయితే, ఉదాహరణకు ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ మొదలైనవి.

1.అన్ని సీల్స్ స్థానంలో ఇన్‌స్టాల్ చేయబడినప్పుడు సీరియల్‌లోని LEDS పని చేస్తుంది.
2.దయచేసి పవర్ ఆన్ చేసినప్పుడు ఇతర దీపాలను తీసివేయవద్దు లేదా దానితో కనెక్ట్ చేయవద్దు.
3.సీరియల్‌లోని LEDS పాడైపోయినప్పుడు, అదే రేటింగ్ LEDSని ఉపయోగించి రిపేర్ చేయడానికి మీకు అనుభవజ్ఞుడైన టెక్నీషియన్ అవసరం.

Y రకం అటాచ్‌మెంట్‌ల కోసం: ఈ లూమినియర్ యొక్క బాహ్య ఫ్లెక్సిబుల్ కేబుల్ లేదా త్రాడు దెబ్బతిన్నట్లయితే, ప్రమాదాన్ని నివారించడానికి తయారీదారు లేదా అతని సేవా ఏజెంట్ లేదా అలాంటి అర్హత ఉన్న వ్యక్తి ద్వారా దాన్ని ప్రత్యేకంగా భర్తీ చేయాలి.

దయచేసి వృత్తి సంస్థాపనతో నిర్ధారించండి.
దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్తును నిలిపివేసినట్లు నిర్ధారించుకోండి.
సరికాని ఆపరేషన్ నష్టాలకు కారణమైంది, తయారీదారు ఎటువంటి బాధ్యత తీసుకోడు.

ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రచారం చేయడానికి మేము కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు పనికిరాకుండా ఉండటానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, దీని వలన కొన్ని సమస్యలు వస్తాయి. డిజైన్ చేసేటప్పుడు, మేము అనవసరమైన డిజైన్‌లపై దృష్టి పెడతాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను స్వీకరించాము.

ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
