లెడ్ ఫ్లడ్ లైటింగ్ అవుట్‌డోర్

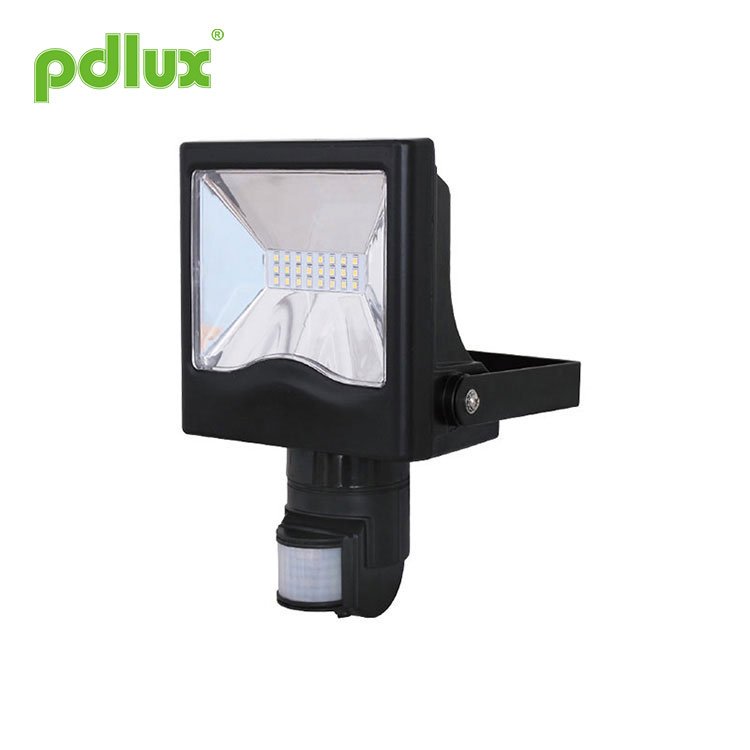

ఇన్‌ఫ్రారెడ్ మోషన్ సెన్సార్ LED ఫ్లడ్‌లైట్ PD-PIR2024-2 సూచన

సారాంశం

ఉత్పత్తి హై-పవర్ కాస్ట్ LED సెన్సార్ లైట్; ఇది మంచి సున్నితత్వ డిటెక్టర్, ఇంటిగ్రేటెడ్ సర్క్యూట్ మరియు SMTని స్వీకరిస్తుంది. ఇది ఆటోమేటిజం, సౌలభ్యం, భద్రత, ఆదా-శక్తి మరియు ప్రాక్టికాలిటీ ఫంక్షన్‌లను సేకరిస్తుంది. విస్తృత గుర్తింపు ఫీల్డ్ పైకి క్రిందికి, ఎడమ మరియు కుడి సేవా ఫీల్డ్‌తో రూపొందించబడింది. ఇది మానవ చలన పరారుణ కిరణాలను స్వీకరించడం ద్వారా పని చేస్తుంది. ఒకరు డిటెక్షన్ ఫీల్డ్‌లోకి ప్రవేశించినప్పుడు, అది ఒకేసారి లోడ్‌ను ప్రారంభించి, పగలు మరియు రాత్రిని ఆటోమేటిక్‌గా గుర్తించగలదు; దీని సంస్థాపన చాలా సౌకర్యవంతంగా ఉంటుంది మరియు దాని ఉపయోగం చాలా విస్తృతమైనది. ఇది శక్తి సూచిక మరియు గుర్తింపు సూచన ఫంక్షన్‌లను కలిగి ఉంది.

డిటెక్షన్ ఫీల్డ్: డిటెక్షన్ ఫీల్డ్ (క్రింది రేఖాచిత్రాన్ని చూడండి) పైకి క్రిందికి, ఎడమ మరియు కుడి సేవ ఫీల్డ్‌తో రూపొందించబడింది, ఇది వినియోగదారు కోరిక ప్రకారం ఎంచుకోవచ్చు. కదిలే ధోరణి సున్నితత్వంతో గొప్ప సంబంధాన్ని కలిగి ఉంటుంది;
పగలు మరియు రాత్రిని గుర్తించవచ్చు: వినియోగదారు పని కాంతి నియంత్రణను సర్దుబాటు చేయవచ్చు. ఇది "సూర్యుడు" స్థానం (గరిష్టంగా)పై సర్దుబాటు చేయబడినప్పుడు పగటిపూట మరియు రాత్రిపూట పని చేయగలదు. ఇది "చంద్రుని" స్థానం (నిమి)లో సర్దుబాటు చేయబడినప్పుడు 3LUX కంటే తక్కువ కాంతి నియంత్రణలో పని చేస్తుంది. సర్దుబాటు నమూనా కొరకు, దయచేసి పరీక్ష నమూనాను చూడండి;

పవర్ మరియు డిటెక్షన్ సూచన: పవర్ ఆన్ చేసిన తర్వాత సూచిక దీపం ప్రతి 4సెకన్‌లకు ఒకసారి ఫ్లాష్ చేయగలదు. ఇది సిగ్నల్స్ అందుకున్న తర్వాత ప్రతి 1 సెకనుకు 2 సార్లు ఫ్లాష్ చేయగలదు. అదే సమయంలో, ఇది గుర్తించడం మరియు శక్తి కోసం సెన్సార్ సాధారణ పరిస్థితులను చూపుతుంది;
సమయ సెట్టింగ్ నిరంతరం జోడించబడుతుంది: ఇది మొదటి ఇండక్షన్ తర్వాత రెండవ ఇండక్షన్ సిగ్నల్‌లను స్వీకరించినప్పుడు, ఇది మొదటి సారి సెట్టింగ్ విశ్రాంతి యొక్క బేసిక్‌లో మరోసారి సమయాన్ని గణిస్తుంది. (సమయం సరిచేయి).
సమయ సెట్టింగ్ సర్దుబాటు చేయబడుతుంది. ఇది వినియోగదారు కోరిక ప్రకారం సెట్ చేయవచ్చు. కనిష్ట సమయం 8సెక±3సె. గరిష్టంగా 7నిమి±2నిమి.

సెన్సార్ సమాచారం

స్పెక్ట్రోగ్రామ్

సంస్థాపన

గమనిక: దయచేసి క్రింది సాధనాలను తీసుకురండి.

శక్తిని ఆపివేయండి;
దిగువన ఉన్న గోరును స్క్రూ చేయండి. వైర్ రంధ్రం తెరవండి. పవర్ వైర్ మరియు లోడ్‌వైర్ దిగువన బోర్‌గా ఉన్నాయి;
పెంచిన స్క్రూతో ఎంచుకున్న స్థానంపై దిగువన పరిష్కరించండి;
స్కెచ్ రేఖాచిత్రం ప్రకారం కనెక్షన్-వైర్ కాలమ్‌తో పవర్ మరియు లోడ్‌ను కనెక్ట్ చేయండి;
దిగువన సెన్సార్‌ను పరిష్కరించండి, దయచేసి నెయిల్‌ను స్క్రూ చేసి పవర్ ఆన్ చేయండి.

ప్రతి భాగం పేరు

(అల్యూమినియం పదార్థం కోసం లాంప్ షెల్)

ల్యాంప్ యొక్క డిమాండ్‌కు అనుగుణంగా సెన్సార్‌ల యొక్క మంచి వినియోగాన్ని సర్దుబాటు చేయండి మరియు వీక్షణ కోణాన్ని ప్రకాశవంతం చేయండి, వీక్షణలో ఉత్పత్తులను ఉత్తమంగా ఉపయోగించుకోండి.

పరీక్ష

కాంతి-నియంత్రణ నాబ్‌ను గరిష్ట (సూర్యుడు)పై సవ్యదిశలో తిప్పండి, కనిష్టంగా సమయ నాబ్‌ను సవ్యదిశలో తిప్పండి;
మీరు పవర్‌ను ఆన్ చేసినప్పుడు, లోడ్ పని చేయదు మరియు సూచిక దీపం ప్రతి 4 సెకన్లకు ఒకసారి మెరుస్తుంది.
5~10సెకన్ల తర్వాత, లోడ్ వర్క్ మరియు ఇండికేటర్ ల్యాంప్ ప్రతి 1సెకనుకు రెండుసార్లు ఫ్లాష్ అవుతుంది. ఇండక్షన్ సిగ్నల్ లేని షరతులలో లోడ్ 5~30సెకన్లలో పని చేయడం ఆగిపోతుంది, సూచిక దీపం ప్రతి 4సెకన్‌లకు ఒక సారి ఫ్లాష్ అవుతుంది;
మొదటిది ముగిసిన తర్వాత, 5~10సెకన్ల తర్వాత మళ్లీ అర్థం చేసుకోండి. లోడ్ పని చేయాలి మరియు సూచన ఫ్లాష్ స్పీడ్ ప్రతి 1సెకనుకు రెండు రెట్లు ఉంటుంది. లోడ్ 5 ~ 15 సెకన్లలోపు పని చేయడం ఆపివేయాలి;
లైట్-కంట్రోల్ నాబ్‌ను కనిష్టంగా వ్యతిరేక సవ్యదిశలో తిప్పండి. ఇది 3LUX కంటే తక్కువ సమయంలో సర్దుబాటు చేయబడితే, లోడ్ ఆగిపోయిన తర్వాత ఇండక్టర్ లోడ్ పని చేయదు. మీరు డిటెక్షన్ విండోను అపారదర్శక వస్తువులతో (టవల్ మొదలైనవి) కవర్ చేస్తే, లోడ్ వర్క్ .ఇండక్షన్ సిగ్నల్ కండిషన్ లేకుండా, లోడ్ 5~15 సెకన్లలోపు పని చేయడం ఆగిపోతుంది.

గమనిక

ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన మానవుడు దీన్ని వ్యవస్థాపించవచ్చు;
అశాంతి వస్తువులు సంస్థాపన ఆధారం-ముఖంగా పరిగణించబడవు;
డిటెక్షన్ విండో ముందు డిటెక్షన్‌ను ప్రభావితం చేసే అడ్డంకి లేదా అశాంతి వస్తువులు ఉండకూడదు;
గాలి ఉష్ణోగ్రత మార్పు జోన్‌ల దగ్గర దీన్ని ఇన్‌స్టాల్ చేయడం మానుకోండి ఉదాహరణకు: ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్, మొదలైనవి;
మీ భద్రత దృష్ట్యా, మీరు ఇన్‌స్టాలేషన్ తర్వాత తటపటాయింపును కనుగొంటే, దయచేసి కేసును తెరవకండి;
ఉత్పత్తి యొక్క ఊహించని నష్టాన్ని నివారించడానికి, దయచేసి ఇన్‌ఫ్రారెడ్ సెన్సార్‌ను ఇన్‌స్టాల్ చేసేటప్పుడు 6A యొక్క సురక్షిత పరికరాన్ని జోడించండి, ఉదాహరణకు, ఫ్యూజ్, సేఫ్ ట్యూబ్ మొదలైనవి.

కొంత సమస్య మరియు పరిష్కార మార్గం

లోడ్ పనిచేయదు:
a. శక్తి మరియు లోడ్ తనిఖీ;
బి. లోడ్ మంచిగా ఉంటే;
సి. సెన్సింగ్ తర్వాత సూచిక దీపం వేగం వేగవంతం అయితే;
డి. దయచేసి వర్కింగ్ లైట్ లైట్-కంట్రోల్‌కు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.

సున్నితత్వం తక్కువగా ఉంది:
a. దయచేసి గుర్తింపు విండో ముందు సిగ్నల్‌లను స్వీకరించడానికి ఆ ప్రభావం ఏమైనా ఉందా అని తనిఖీ చేయండి;
బి. దయచేసి పరిసర ఉష్ణోగ్రతను తనిఖీ చేయండి;
సి. సిగ్నల్స్ సోర్స్ గుర్తింపు ఫీల్డ్‌లలో ఉందో లేదో దయచేసి తనిఖీ చేయండి;
డి. దయచేసి ఇన్‌స్టాలేషన్ ఎత్తును తనిఖీ చేయండి;
ఇ. కదిలే ధోరణి సరైనది అయితే.

సెన్సార్ స్వయంచాలకంగా లోడ్‌ను మూసివేయదు:
a. డిటెక్షన్ ఫీల్డ్‌లలో నిరంతర సంకేతాలు ఉంటే;
బి. సమయ సెట్టింగ్ చాలా పొడవుగా సెట్ చేయబడితే;
సి. శక్తి సూచనలకు అనుగుణంగా ఉంటే;
డి. సెన్సార్ దగ్గర గాలి ఉష్ణోగ్రత మారినట్లయితే, ఉదాహరణకు ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ మొదలైనవి.

1.అన్ని సీల్స్ స్థానంలో ఇన్‌స్టాల్ చేయబడినప్పుడు సీరియల్‌లోని LEDS పని చేస్తుంది.
2.దయచేసి పవర్ ఆన్ చేసినప్పుడు ఇతర దీపాలను తీసివేయవద్దు లేదా దానితో కనెక్ట్ చేయవద్దు.
3.సీరియల్‌లోని LEDS పాడైపోయినప్పుడు, అదే రేటింగ్ LEDSని ఉపయోగించి రిపేర్ చేయడానికి మీకు అనుభవజ్ఞుడైన టెక్నీషియన్ అవసరం.

Y రకం జోడింపుల కోసం: ఈ లూమినియర్ యొక్క బాహ్య ఫ్లెక్సిబుల్ కేబుల్ లేదా త్రాడు దెబ్బతిన్నట్లయితే, ప్రమాదాన్ని నివారించడానికి తయారీదారు లేదా అతని సేవా ఏజెంట్ లేదా అలాంటి అర్హత ఉన్న వ్యక్తి ద్వారా దాన్ని ప్రత్యేకంగా భర్తీ చేయాలి.

● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్‌ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.

మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రచారం చేయడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. డిజైన్ చేసేటప్పుడు, మేము అనవసరమైన డిజైన్‌లకు శ్రద్ధ చూపాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను అనుసరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
