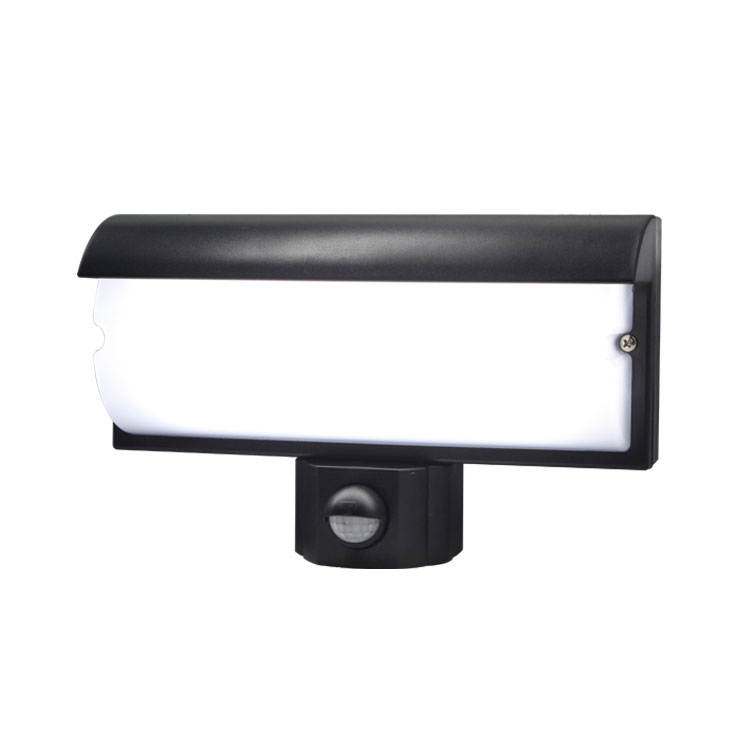

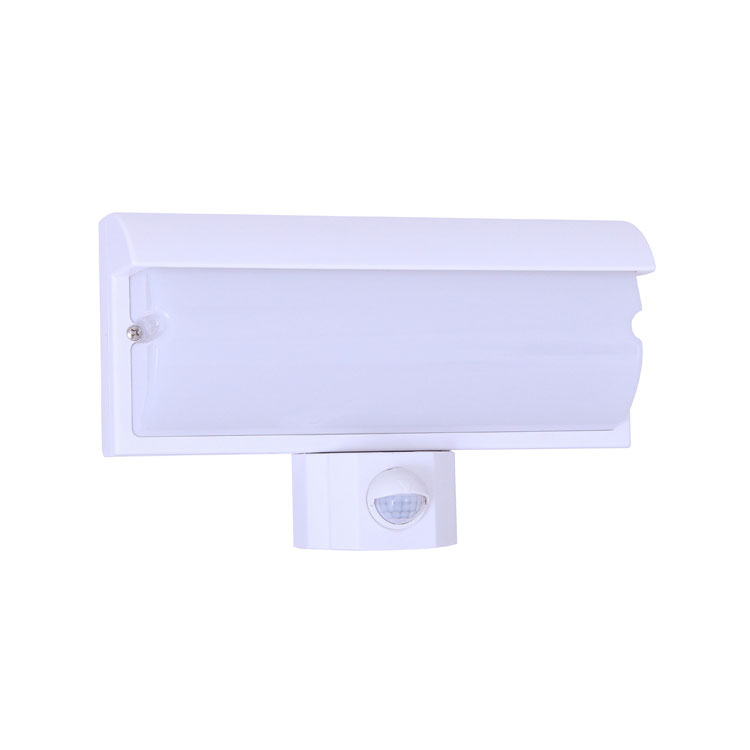

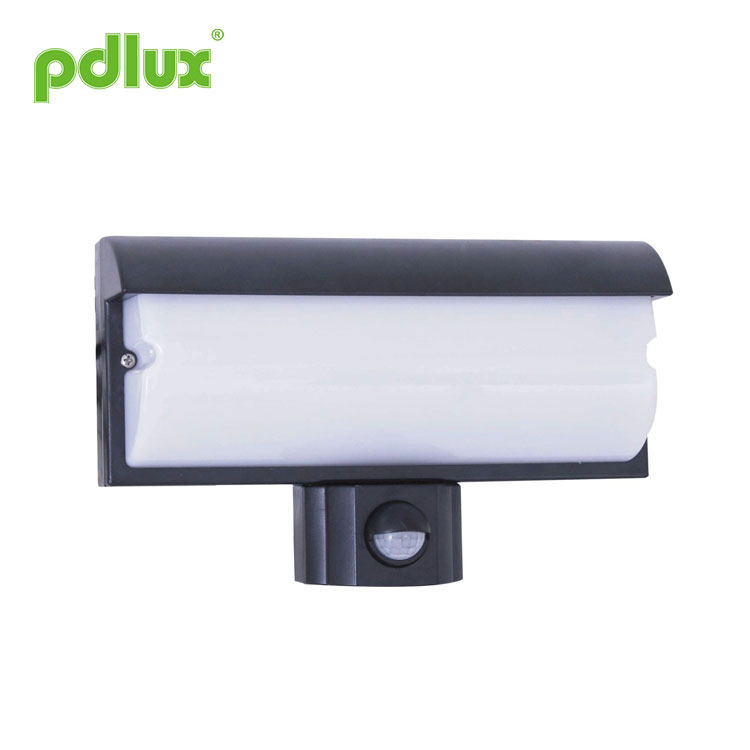

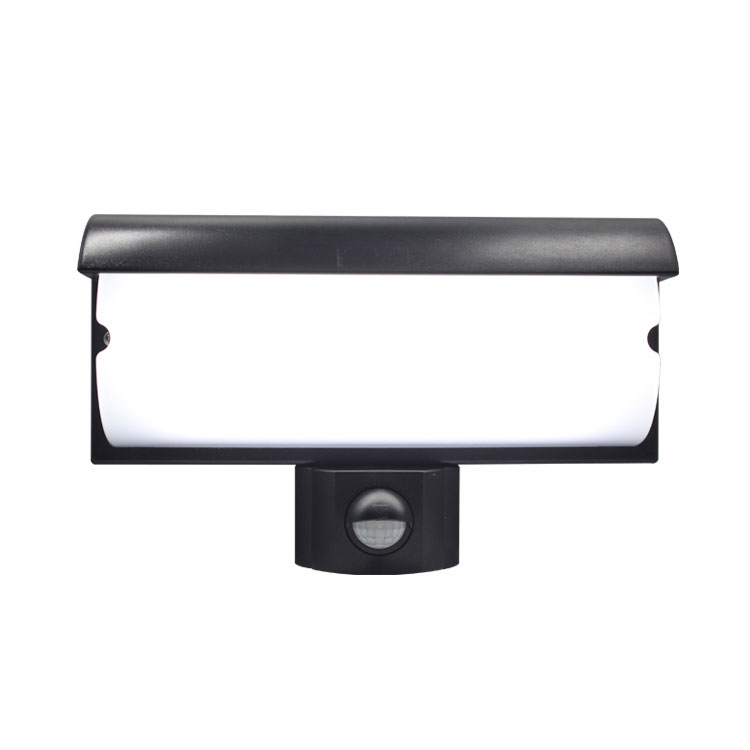

ఇన్ఫ్రారెడ్ సెన్సార్ లాంప్
ప్రొఫెషనల్ తయారీగా, మేము మీకు ఇన్ఫ్రారెడ్ సెన్సార్ లాంప్‌ను అందించాలనుకుంటున్నాము. మరియు మేము మీకు ఉత్తమమైన అమ్మకాల తర్వాత సేవ మరియు సకాలంలో డెలివరీని అందిస్తాము.
మోడల్:PD-PIR2015
విచారణ పంపండి
PD-PIR2015 ఇన్ఫ్రారెడ్ సెన్సార్ లాంప్ ఇన్‌స్ట్రక్షన్
సారాంశం
 |
ఆధునిక కాంతి వనరుగా LED అనేది అధిక సామర్థ్యం, దీర్ఘాయువు మరియు సాపేక్షంగా తక్కువ శక్తి వినియోగం వంటి లక్షణాలతో లైటింగ్ పరిశ్రమలో అభివృద్ధి ట్రెండ్‌గా మారింది.దీనిని సహేతుకంగా ఎలా ఉపయోగించాలి మరియు సమర్థత అనేది లైటింగ్ పరిశ్రమలో ప్రధాన సమస్య.PD-PIR2015 30 LEDS(0.45W)తో రూపొందించబడ్డాయి. దీని సహేతుకమైన లేఅవుట్ ఉష్ణ ప్రవాహాన్ని సమానంగా చేస్తుంది మరియు అత్యంత ఆప్టిమైజ్ చేయబడిన ప్రకాశించే సామర్థ్యాన్ని సాధిస్తుంది. మరియు 6W LED ల్యాంప్ 65W రెసిస్టర్ రకం ప్రకాశించే దీపాన్ని ఉపయోగించడంతో పోల్చినప్పుడు దాదాపు అదే ప్రకాశాన్ని ఉత్పత్తి చేస్తుంది. దీని జీవిత కాలం సాధారణ హాలోజన్ ల్యాంప్‌ల కంటే 100 రెట్లు ఎక్కువ. ఇది మానవ సెన్సార్ స్విచ్‌తో పని చేయగలదు, దీని వలన ఇది మరింత శక్తిని ఆదా చేస్తుంది మరియు సురక్షితం చేస్తుంది ఒకరు లోపలికి వచ్చినప్పుడు వెలుగుతుంది మరియు బయటకు వెళ్లినప్పుడు ఆపివేయబడుతుంది. LED ల్యాంప్‌లు ఒక ఆదర్శవంతమైన లైట్, ఒకరు లోపలికి వచ్చినప్పుడు ఆన్ చేయడం మరియు బయటకు వెళ్లినప్పుడు ఆపివేయడం. ఇవి శక్తిని ఆదా చేసే కాంతి వనరుగా కూడా ఆదర్శవంతమైన ప్రత్యామ్నాయం. |
స్పెసిఫికేషన్లు
|
శక్తి మూలం: 220-240VAC 100-130VAC పవర్ ఫ్రీక్వెన్సీ: 50/60Hz గుర్తింపు పరిధి: 8±2m గరిష్టం(22°C) గుర్తింపు కోణం: 120° సమయ సెట్టింగ్: నిమి:7సెక±3సె గరిష్టం:6నిమి±2నిమి(సర్దుబాటు) కాంతి నియంత్రణ: <5LUX~2000LUX(సర్దుబాటు) |
LED పరిమాణం: 30PCS స్టాండ్‌బై పవర్: 0.45W LED లక్షణాలు: T5050
రేట్ చేయబడిన లోడ్: 6W గరిష్టం.
సంస్థాపన ఎత్తు: 1.5m ~ 3m (గోడ సంస్థాపన) |
సెన్సార్ సమాచారం
స్పెక్ట్రోగ్రామ్
ప్రతి భాగం పేర్లు
(అల్యూమినియం మెటీరియల్ కోసం లాంప్ షెల్)
సంస్థాపన
గమనిక: దయచేసి క్రింది సాధనాలను తీసుకురండి
దశ1 మీరు ఉత్పత్తిని ఎక్కడ ఇన్‌స్టాల్ చేయాలనుకుంటున్నారో నిర్ణయించిన తర్వాత పెన్సిల్‌తో రంధ్రం స్థానాన్ని గుర్తించండి.(Fig.1 వలె)
గమనిక: ఇది చెక్క గోడ అయితే, ప్లాస్టిక్ విస్తరణ స్క్రూను ఉపయోగించాల్సిన అవసరం లేదు, స్క్రూడ్రైవర్‌తో స్క్రూను బిగించండి.
దశ 2 ఎలక్ట్రిక్ డ్రిల్‌తో పెన్సిల్ గుర్తు ఉన్న గోడలపై రంధ్రాలు వేయండి మరియు రంధ్రం లోపల ప్లాస్టిక్ విస్తరణను పొందండి.(Fig.2 వలె)
దశ 3 కేబుల్ ఎంట్రీ ఓపెనింగ్స్ ద్వారా దీపానికి కేబుల్‌ను కనెక్ట్ చేయండి (Fig.3 వలె)
దశ 4 అది చెక్క గోడ అయితే, ప్లాస్టిక్ విస్తరణను ఉపయోగించాల్సిన అవసరం లేదు, స్క్రూడ్రైవర్‌తో స్క్రూను నడపండి.(Fig.4a)
అది చెక్క గోడ కాకపోతే, దయచేసి 2వ దశను చూడండి.(Fig.4b వలె)
దశ 5 గోడపై అమర్చబడిన దీపపు ఆధారానికి కవర్‌ను బిగించండి.(Fig.5)
స్టెప్6 కంట్రోల్ ప్యానెల్ కవర్‌ను క్రిందికి తెరిచి, కంట్రోల్ నాబ్‌లను సెట్ చేసి, ఆపై కంట్రోల్ ప్యానెల్ అప్‌వేర్డ్ అవుతుంది.(Fig.6 వలె)
 |
ఇది 4 సెకన్ల (అపసవ్య దిశలో భ్రమణం) నుండి 8నిమిషాల (చివరి వరకు సవ్యదిశలో భ్రమణం) వరకు సెట్ చేయవచ్చు . సెన్సార్ చివరిసారి ముగిసేలోపు కదులుతున్న సిగ్నల్‌ని గుర్తించినప్పుడు టైమర్ తిరిగి లెక్కించబడుతుంది, కాబట్టి మేము ఇలా సలహా ఇస్తున్నాము మీరు డిటెక్షన్ రేంజ్ టెస్టింగ్ లేదా వాకింగ్ టెస్టింగ్ చేసినప్పుడు మీరు సమయాన్ని కనిష్టంగా సెట్ చేయడం మంచిది. |
గమనిక: లైట్ ఆఫ్ అయిన తర్వాత సెన్సార్ మళ్లీ పని చేయడానికి 1సెకండ్ వేచి ఉండాలి. సమయం ముగిసిన తర్వాత మాత్రమే, సిగ్నల్‌ని గుర్తించేటప్పుడు కాంతి మళ్లీ వెలుగులోకి వస్తుంది.
 |
వర్క్ ఇల్యూమినేషన్ విలువ 5 ~ 2000LUX ఇల్యూమినేషన్ విలువ పరిధిలో సర్దుబాటు చేయవచ్చు చివరికి అపసవ్య దిశలో తిప్పినప్పుడు దాదాపు 5LUX ఉంటుంది, చివరి వరకు సవ్యదిశలో తిరిగినప్పుడు ప్రకాశం విలువ దాదాపు 2000LUX ఉంటుంది. నడక పరీక్ష చేసేటప్పుడు లేదా పగటిపూట గుర్తించే పరిధిని సర్దుబాటు చేస్తున్నప్పుడు నాబ్‌ను అపసవ్య దిశలో చివరి వరకు తిప్పాలి. |
గమనిక: మూడు గుబ్బలు నేరుగా భాగంపై సమీకరించబడినందున వాటిని సర్దుబాటు చేసేటప్పుడు ఎక్కువ బలవంతం చేయవద్దు! కాంపోనెంట్‌లో ఒక చిన్న పరిమితి పరికరం ఉంది, మీరు నాబ్‌ను చివరి వరకు తిప్పినప్పుడు కూడా బలవంతం చేస్తే అది విచ్ఛిన్నమవుతుంది. అది జరిగితే, పరికరం పరిమితం చేయకుండా గుబ్బలు 360°కి తిప్పబడతాయి. నాబ్‌ల పరిమిత సర్దుబాటు కోణం 270° అని దయచేసి గమనించండి.
తప్పు మరియు పరిష్కారాలు
| తప్పు | వైఫల్యానికి కారణం | పరిష్కారం |
| లోడ్ తో పని లేదు | కాంతి-ప్రకాశం తప్పుగా సెట్ చేయబడింది, లోడ్ విచ్ఛిన్నమైంది | లోడ్ సెట్టింగ్‌ను సర్దుబాటు చేయండి |
| కరెంటు పోయింది | లోడ్ మార్చండి | |
| గుర్తించే ప్రాంతంలో నిరంతర సిగ్నల్ ఉంది | పవర్ ఆన్ చేయండి | |
| లోడ్ తో అన్ని సమయం పని | సెన్సార్ సరిగ్గా ఇన్‌స్టాల్ చేయబడలేదు |
యొక్క సెట్టింగ్‌లను తనిఖీ చేయండి గుర్తింపు ప్రాంతం |
| సెన్సార్‌లు మంచి కారణాన్ని ప్యాక్ చేయడంలో విఫలమయ్యాయి, ఇది సిగ్నల్‌ను విశ్వసనీయంగా గుర్తించలేదు | బయటి కవరింగ్‌ని మళ్లీ ఇన్‌స్టాల్ చేయండి | |
| లోడ్తో పని చేయండి | మూవింగ్ సిగ్నల్ సెన్సార్ ద్వారా గుర్తించబడుతుంది (గోడ వెనుక కదలిక, చిన్న వస్తువుల కదలిక మొదలైనవి) | గుర్తింపు ప్రాంతం యొక్క సెట్టింగ్‌లను తనిఖీ చేయండి |
| లోడ్తో కదిలే సిగ్నల్ పని ఉన్నప్పుడు | కదిలే శరీరం చాలా వేగంగా ఉంది లేదా గుర్తించే ప్రాంతం చాలా చిన్నది | గుర్తింపు ప్రాంతం యొక్క సెట్టింగ్‌లను తనిఖీ చేయండి |
1.అన్ని సీల్స్ స్థానంలో ఇన్‌స్టాల్ చేయబడినప్పుడు సీరియల్‌లోని LEDS పని చేస్తుంది.
2.దయచేసి పవర్ ఆన్ చేసినప్పుడు తీసివేయవద్దు లేదా ఇతర దీపంతో కనెక్ట్ చేయవద్దు.
3.సీరియల్‌లోని LEDS పాడైపోయినప్పుడు, అదే రేటింగ్ LEDSని ఉపయోగించి రిపేర్ చేయడానికి మీకు అనుభవజ్ఞుడైన టెక్నీషియన్ అవసరం.
ఫ్యాక్టరీ నుండి బయటకు పంపినప్పుడు లైట్ కేస్‌పై ఉపయోగించే స్క్రూలు సాధారణమైనవి. స్క్రూల కోసం ప్లాస్టిక్ బ్యాగ్‌లోని నిర్దిష్ట Y రకం స్టెయిన్‌లెస్ స్క్రూలు టెక్నీషియన్ ఇన్‌స్టాలేషన్ పూర్తి చేసిన తర్వాత ల్యాంప్‌షేడ్‌ను ఫిక్సింగ్ చేయడానికి ఉపయోగించబడతాయి. ఇది ఎలక్ట్రిక్ అగానిస్ట్‌ను రక్షించడం కోసం షాక్.
● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్‌ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.
మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రచారం చేయడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. డిజైన్ చేసేటప్పుడు, మేము అనవసరమైన డిజైన్‌లకు శ్రద్ధ చూపుతాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను అనుసరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
