LED ఇన్ఫ్రారెడ్ సెన్సార్ సీలింగ్ లైట్లు
ఒక ప్రొఫెషనల్ LED ఇన్ఫ్రారెడ్ సెన్సార్ సీలింగ్ లైట్ల తయారీగా, మీరు మా ఫ్యాక్టరీ నుండి LED ఇన్ఫ్రారెడ్ సెన్సార్ సీలింగ్ లైట్లను కొనుగోలు చేయడానికి హామీ ఇవ్వవచ్చు మరియు మేము మీకు ఉత్తమమైన అమ్మకాల తర్వాత సేవ మరియు సకాలంలో డెలివరీని అందిస్తాము.
మోడల్:PD-PIR2600
విచారణ పంపండి
సారాంశం
|

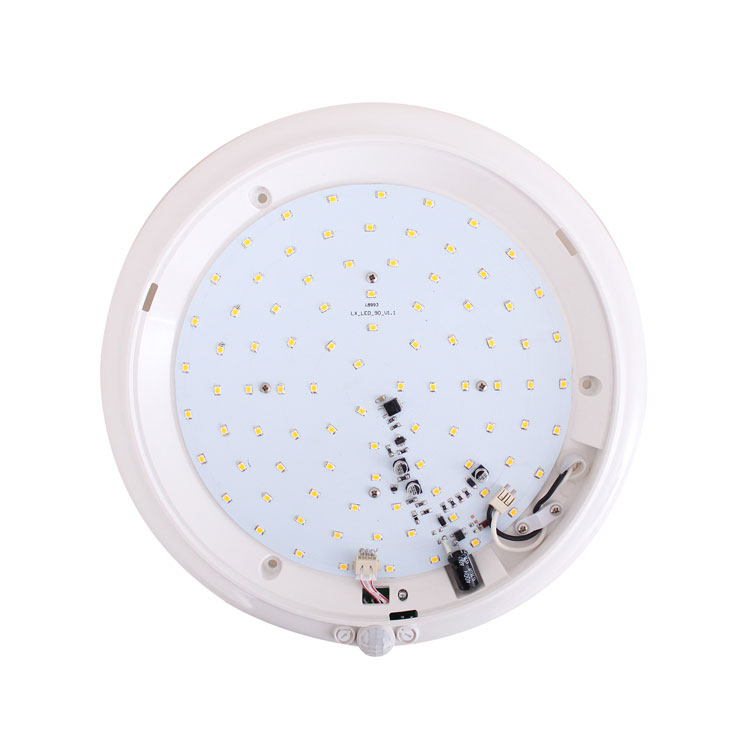

ఆధునిక ఇల్యూమినాన్గాt, అధిక సామర్థ్యం, దీర్ఘకాల ఆయుర్దాయం మరియు సాపేక్షంగా తక్కువ శక్తి వినియోగం వంటి లక్షణాల కారణంగా LED లైటింగ్ పరిశ్రమలో అభివృద్ధి ట్రెండ్గా మారింది. దీన్ని సహేతుకంగా ఎలా ఉపయోగించాలి మరియు సమర్థత అనేది లైటింగ్ పరిశ్రమలో ప్రధాన సమస్య. PD-PIR2600 అనేది ఇన్ఫ్రారెడ్ సెన్సార్ నియంత్రిత LED లైట్లను మారుస్తుంది, ఇన్ఫ్రారెడ్ సెన్సార్ లైట్లోకి నిర్మించబడింది, ఇది లోపల 86pcs హై బ్రైట్నెస్ LEDలను కలిగి ఉంది, మొత్తం 12 వాట్ల శక్తితో ఉంటుంది. సహేతుకమైన LED లేఅవుట్ సజాతీయ ఉష్ణ ప్రవాహాన్ని చేస్తుంది మరియు అత్యంత ఆప్టిమైజ్ చేయబడిన ప్రకాశించే సామర్థ్యాన్ని సాధిస్తుంది. ఇది పనిచేసేటప్పుడు ప్రకాశం 60W ప్రకాశించే దీపం కంటే ఎక్కువగా ఉంటుంది మరియు సాధారణ హాలోజన్ ల్యాంప్ కంటే జీవిత కాలం చాలా ఎక్కువ. డిటెక్షన్ ఫైల్ చేసి ట్రిగ్గర్లోకి ప్రవేశించినప్పుడు సెన్సార్ పని చేయడానికి, లైట్ ఆన్ అవుతుంది; డిటెక్షన్ ఫైల్ చేయబడి, సెట్టింగ్ సమయం చేరుకున్నప్పుడు, లైట్ ఆఫ్ అవుతుంది. ఇది యాంబియంట్ లైట్ ప్రకాశాన్ని స్వయంచాలకంగా గుర్తించగలదు మరియు వాస్తవ అవసరానికి అనుగుణంగా విలువను సెట్ చేస్తుంది మరియు సర్దుబాటు చేస్తుంది. ఆంబియంట్ లైట్ ఇల్యూమినేషన్ విలువ సెట్టింగ్ విలువలో ఉన్నప్పుడు లైట్ ఆన్ అవుతుంది మరియు పని చేస్తుంది. ఒకసారి సెట్టింగ్ విలువను మించిపోతే, లైట్ పని చేయడం ఆగిపోతుంది. సెన్సార్ ట్రిగ్గర్ అయినప్పుడు సమయం ఆలస్యం అయ్యే వరకు లైట్ ఆన్లో ఉంటుంది. స్థిరమైన సిగ్నల్ని గుర్తించిన తర్వాత, సమయం అతివ్యాప్తి చేయబడుతుంది మరియు లైట్ నిరంతరం ఆన్లో ఉంటుంది. ఇది ఇండోర్, కారిడార్ మరియు పబ్లిక్-బిల్డింగ్లో ఇన్స్టాల్ చేయబడుతుంది. ఇది ఎనర్జీ-పొదుపు ఇల్యూమినెంట్గా చాలా ఆదర్శవంతమైన ప్రత్యామ్నాయం. |
స్పెసిఫికేషన్లు
శక్తి మూలం: 220-240VAC పవర్ ఫ్రీక్వెన్సీ: 50Hz రేట్ చేయబడిన లోడ్: 12W గరిష్టం. గుర్తింపు పరిధి(22°C): 7మీ గరిష్టం(వాల్ ఇన్స్టాలేషన్) 5-9మీ గరిష్టం (డయా.)(సీలింగ్ ఇన్స్టాలేషన్) సమయ సెట్టింగ్: నిమి: 12±3సె గరిష్టం: 5±1నిమి (సర్దుబాటు) కాంతి నియంత్రణ: 10-2000LUX(సర్దుబాటు) ప్రకాశించే ప్రవాహం: 1100lm |
మెటీరియల్: బోడెన్:PC లాంప్షేడ్:PC స్టాండ్బై పవర్: <0.7W LED పరిమాణం: 86PCS LED లక్షణాలు: T2835 గుర్తింపు చలన వేగం: 0.6~1.5m/s పని ఉష్ణోగ్రత: –10°C ~ +40°C పని తేమ: <95%RH ఇన్స్టాలేషన్ ఎత్తు: 1.5-3మీ (సీలింగ్ ఇన్స్టాలేషన్) 2.5-3.5మీ (గోడ సంస్థాపన) |
ప్రతి భాగం పేర్లు
సెన్సార్ సమాచారం
ఫంక్షన్
డిటెక్షన్ ఫీల్డ్: డిటెక్షన్ ఫీల్డ్ పైకి క్రిందికి, ఎడమ మరియు కుడి సర్వీస్ ఫీల్డ్తో రూపొందించబడింది, ఇది వినియోగదారు కోరిక ప్రకారం ఎంచుకోవచ్చు. కానీ కదిలే ధోరణికి సున్నితత్వంతో గొప్ప సంబంధం ఉంది.
పగలు మరియు రాత్రిని గుర్తించవచ్చు: కాంతి నియంత్రణ పని చేస్తున్నప్పుడు స్వేచ్ఛగా సర్దుబాటు చేయబడుతుంది. ఇది "సూర్యుడు" స్థానం (గరిష్టంగా)పై సర్దుబాటు చేయబడినప్పుడు పగటిపూట మరియు రాత్రిపూట పని చేయగలదు; కానీ అది "చంద్రుని" స్థానం (నిమి)లో సర్దుబాటు చేసినప్పుడు 10lux కంటే తక్కువ కాంతి నియంత్రణలో మాత్రమే పని చేస్తుంది. సర్దుబాటు నమూనా కోసం, దయచేసి పరీక్ష నమూనాను చూడండి.
సమయ ఆలస్యాన్ని నిరంతరంగా జోడించవచ్చు: ఇది మొదటిది తర్వాత రెండవ ఇండక్షన్ సిగ్నల్ను స్వీకరించినప్పుడు, అది మొదటి సారి ఆలస్యం ప్రాథమికంగా మిగిలిన వాటిపై మరోసారి సమయాన్ని గణిస్తుంది.(సమయాన్ని సెట్ చేయండి)
లైట్-కంట్రోల్ పొటెన్షియోమీటర్ (LUX): సవ్యదిశలో దాని విలువను పెంచడానికి నాబ్; దాని విలువను తగ్గించడానికి యాంటీ క్లాక్వైజ్ నాబ్.
టైమ్ పొటెన్షియోమీటర్ (TIME): నాబ్కు సవ్యదిశలో దాని విలువను పెంచుతుంది, గరిష్ట ఆలస్యం సమయం (5±1) నిమిషాలు; వ్యతిరేక సవ్యదిశలో నాబ్ దాని విలువను తగ్గించడానికి, కనిష్ట ఆలస్యం సమయం (12±3) సెకన్లు.
విధానం ఒకటి: పొటెన్షియోమీటర్
మీ అవసరాన్ని తీర్చడానికి ముందు విలువలను సర్దుబాటు చేయడానికి సమయం పట్టవచ్చు.
(1) సమయ సెట్టింగ్
|
దీనిని 9 సెకన్లు (పూర్తిగా అపసవ్య దిశలో తిరగండి) నుండి 6 నిమిషాల వరకు (పూర్తిగా సవ్యదిశలో తిరగండి) నిర్వచించవచ్చు. ఈ సమయం ముగిసేలోపు ఏదైనా కదలిక కనుగొనబడితే, టైమర్ మళ్లీ ప్రారంభమవుతుంది. గుర్తించే పరిధిని సర్దుబాటు చేయడానికి మరియు నడక పరీక్షను నిర్వహించడానికి తక్కువ సమయాన్ని ఎంచుకోవాలని సిఫార్సు చేయబడింది. |
గమనిక: లైట్ ఆటో ఆఫ్ అయినప్పుడు, సెన్సార్ మరొక కదలికను గుర్తించడానికి సిద్ధంగా ఉండటానికి 1 సెకను పడుతుంది, అంటే 1 సెకన్ల తర్వాత గుర్తించబడిన సిగ్నల్ మాత్రమే లైట్ ఆటో-ఆన్ అవుతుంది.
ఇది ప్రధానంగా సిగ్నల్ గుర్తించబడిన క్షణం నుండి ఆలస్య సమయాన్ని సర్దుబాటు చేయడం మరియు లైట్ ఆటో-ఆఫ్ అయ్యే వరకు లైట్ ఆటో-ఆన్ చేయడం కోసం. మీరు మీ ఆచరణాత్మక అవసరానికి ఆలస్యం సమయాన్ని నిర్వచించవచ్చు. మైక్రోవేవ్ సెన్సార్ నిరంతర సెన్సింగ్ ఫంక్షన్ను కలిగి ఉన్నందున, అంటే, ఆలస్య సమయం ముగిసేలోపు ఏదైనా కదలిక కనుగొనబడితే, అది టైమర్ని మళ్లీ ప్రారంభించి, లైట్ ఆన్లో ఉంచుతుంది కాబట్టి మీరు శక్తి ఆదా కోసం ఆలస్యం సమయాన్ని తగ్గించడం మంచిది. గుర్తించే పరిధిలో మనుషులు ఉంటే మాత్రమే.
(2) కాంతి నియంత్రణ సెట్టింగ్
|
దీనిని 10~2000 LUX పరిధిలో నిర్వచించవచ్చు. నాబ్ను పూర్తిగా యాంటీ క్లాక్వైజ్గా మార్చడానికి 10 లక్స్, పూర్తిగా క్లాక్వైజ్ దాదాపు 2000 లక్స్. డిటెక్షన్ జోన్ను సర్దుబాటు చేస్తున్నప్పుడు మరియు పగటిపూట నడక పరీక్షను నిర్వహించేటప్పుడు, మీరు నాబ్ను పూర్తిగా సవ్యదిశలో తిప్పాలి. |
గమనిక: దయచేసి రెండు ఫంక్షనల్ నాబ్లను అధికంగా సర్దుబాటు చేయవద్దు. రెండు ఫంక్షనల్ నాబ్లు నేరుగా కాంపోనెంట్లకు కనెక్ట్ చేయబడినందున, ప్రతి మూడు భాగాలలో ఒక చిన్న స్టాపర్ ఉంటుంది, మీరు నాబ్లను మొదటి నుండి చివరి వరకు సర్దుబాటు చేసినప్పుడు, అధిక మలుపు స్టాపర్ను పాడు చేస్తుంది మరియు 360°కి దారి తీస్తుంది. నాన్ స్టాప్ చుట్టూ తిరగండి. సర్దుబాటు పరిధి పరిమితి 270°, దయచేసి దీనిపై శ్రద్ధ వహించండి.
సంస్థాపన విధానం
దశ 1 పవర్ ఆఫ్ చేయండి.
దశ2 దీపాన్ని ఇన్స్టాల్ చేసే ముందు, మూడు బయోనెట్లను తెరిచి, లాంప్షేడ్ను తీసివేయడానికి సాధనాలను ఉపయోగించండి.(Fig.2 వలె)
దశ 3 మీరు ఉత్పత్తిని ఎక్కడ ఇన్స్టాల్ చేయాలనుకుంటున్నారో నిర్ణయించిన తర్వాత పెన్సిల్తో రంధ్రం స్థానాన్ని గుర్తించండి.
గమనిక: ఇది చెక్క గోడ అయితే, ప్లాస్టిక్ విస్తరణ స్క్రూను ఉపయోగించాల్సిన అవసరం లేదు, స్క్రూడ్రైవర్తో స్క్రూను బిగించండి.
దశ 4 ఎలక్ట్రిక్ డ్రిల్తో పెన్సిల్ గుర్తు ఉన్న గోడలపై రంధ్రాలు వేయండి మరియు రంధ్రం లోపల ప్లాస్టిక్ విస్తరణను పొందండి.
దశ5 కేబుల్ ఎంట్రీ ఓపెనింగ్స్ ద్వారా కేబుల్ను ల్యాంప్కు కనెక్ట్ చేయండి.వైర్ పరిమాణం : 0.2-0.75mm²(Fig.3 వలె)
స్టెప్6 ఎంచుకున్న ప్రదేశంలో ల్యాంప్ బేస్ను సరిచేయడానికి స్క్రూని ఉపయోగించండి.(Fig.4 వలె)
స్టెప్7 గోడపై అమర్చబడిన ల్యాంప్ బేస్కు కవర్ను బిగించండి మరియు నాబ్ను సర్దుబాటు చేయండి.(Fig.5 వలె)
పవర్ మారినప్పుడు Step8 ఉత్పత్తిని ఉపయోగించవచ్చు.
గమనిక: ల్యాంప్ను తీసివేయడం లేదా మార్చడం అవసరమైతే, దయచేసి B07 ఆపరేషన్ సాధనాలను ఉపయోగించండి మరియు పవర్ వైర్ను తీసివేయండి.(Fig.6 వలె)
గమనికలు
ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన మానవుడు దీన్ని ఇన్స్టాల్ చేయవచ్చు.
అశాంతి వస్తువులు ఇన్స్టాలేషన్ బేస్-ఫేస్గా పరిగణించబడవు.
గుర్తింపు విండో ముందు గుర్తింపును ప్రభావితం చేసే అడ్డంకులు లేదా అశాంతి వస్తువులు ఉండకూడదు.
గాలి ఉష్ణోగ్రత మార్పు జోన్ల దగ్గర దీన్ని ఇన్స్టాల్ చేయడం మానుకోండి ఉదాహరణకు: ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైనవి.
మీరు ఇన్స్టాలేషన్ తర్వాత అడ్డంకిని కనుగొంటే, దయచేసి మీ భద్రత కోసం కేసును తెరవకండి.
వ్యాఖ్య
1. మానవుడు సాధారణంగా కదిలే ప్రాంతానికి సెన్సార్ ముఖాన్ని ఉంచండి.
2. మరింత ఖచ్చితమైన ప్రకాశం సెట్టింగ్ను పొందడానికి సెన్సార్ ముఖాన్ని పరిసర కాంతి యొక్క స్థానానికి ఉంచండి.
3. సమయం-ఆలస్యంలో మళ్లీ సిగ్నల్ని గుర్తించినట్లయితే, సమయం-ఆలస్యం అబద్ధం అవుతుంది.
4. LUX నాబ్: పని పరిస్థితుల యొక్క ప్రకాశం .నాబ్ మారినప్పుడు, అది రోజంతా గుర్తించగలదని అర్థం, నాబ్ మారినప్పుడు, అది ప్రకాశం <10 LUX కంటే తక్కువ మాత్రమే పని చేస్తుంది.
5. టైమ్ నాబ్: ఇది పని అయిపోయేంత వరకు, లైట్ ఏ సిగ్నల్ లేకుండా నెమ్మదిగా ఆన్ అయ్యే కాలం.
● దయచేసి ప్రిఫెషనల్ ఇన్స్టాలేషన్తో నిర్ధారించండి.
● దయచేసి ఇన్స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.
ఈ మాన్యువల్ ఈ ఉత్పత్తి యొక్క ప్రస్తుత కంటెంట్ ప్రోగ్రామింగ్ కోసం ఉద్దేశించబడింది, నోటీసు లేకుండా తయారీదారుకి ఏవైనా మార్పులు మరియు మార్పులు ఉన్నాయి!
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
