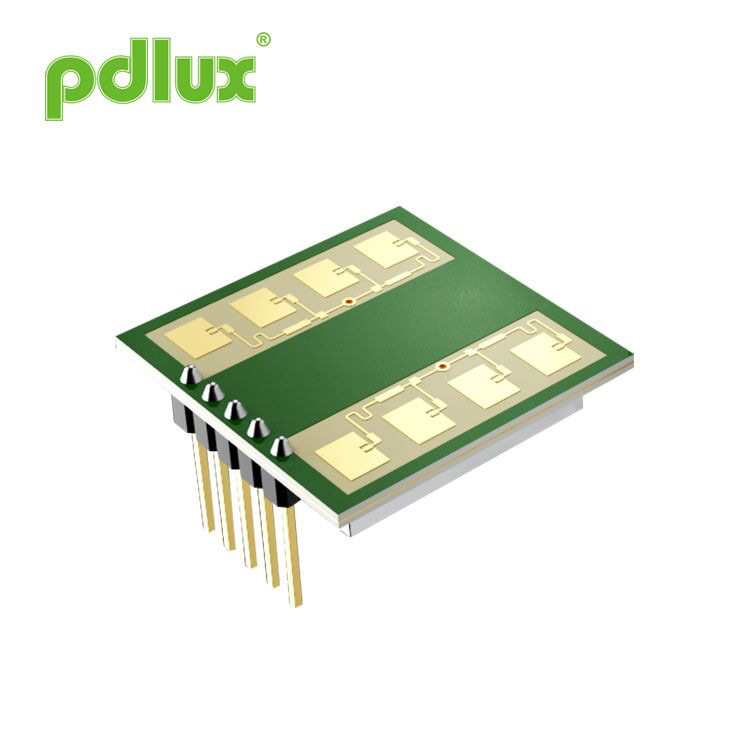

MCU ఇంటిగ్రేటెడ్ మల్టీఫంక్షనల్ రాడార్ సెన్సార్
PD-V20SL అనేది 24.125GHz యొక్క MCU ఇంటిగ్రేటెడ్ మల్టీఫంక్షనల్ రాడార్ సెన్సార్, PDLUX సాంకేతిక బృందం అభివృద్ధి చేసిన మల్టీ-ఫంక్షనల్ కాంబినేషన్ మాడ్యూల్. మాడ్యూల్లో మైక్రోవేవ్ సెన్సార్, సిగ్నల్ యాంప్లిఫైయర్ మరియు MCU ఉంటాయి.
మోడల్:PD-V20SL
విచారణ పంపండి
IF అవుట్పుట్ పోర్ట్ వద్ద సమాంతరంగా 1-5K రెసిస్టర్ను కనెక్ట్ చేయమని సూచించండి.
తగిన సున్నితత్వాన్ని ఎంచుకోండి!
వివరణ
PD-V20SL అనేది 24.125GHz సెంటర్ ఫ్రీక్వెన్సీతో కూడిన బహుళ-ఫంక్షన్ రాడార్ సెన్సార్, ఇది PDLUX సాంకేతిక బృందంచే అభివృద్ధి చేయబడిన బహుళ-ఫంక్షనల్ కాంబినేషన్ మాడ్యూల్. మాడ్యూల్లో మైక్రోవేవ్ సెన్సార్, సిగ్నల్ యాంప్లిఫైయర్ మరియు MCU ఉంటాయి. మాడ్యూల్ విభిన్న మోడ్ అవుట్పుట్లను కలిగి ఉంది, ఇది వేర్వేరు వినియోగదారులకు విభిన్న అవసరాలను ఎంచుకోవడానికి మరియు విభిన్న ఉత్పత్తులకు వర్తింపజేయడానికి సౌకర్యవంతంగా ఉంటుంది, ఇది PDLUX ద్వారా స్వతంత్రంగా అభివృద్ధి చేయబడిన పేటెంట్ ఉత్పత్తి. ఆటోమేటిక్ డోర్ డిటెక్షన్ ఇండక్షన్, సెక్యూరిటీ డిటెక్షన్ ఇండక్షన్, ఆటోమేటిక్లో నేరుగా ఉపయోగించవచ్చు. లైటింగ్ ఇండక్షన్ మరియు ఇతర ఉత్పత్తులు, డిటెక్షన్ రిజల్యూషన్ చాలా ఎక్కువగా ఉంటుంది.
ప్రాథమిక పారామితులు:
ఆపరేటింగ్ వోల్టేజ్: 3-5V
ఆపరేటింగ్ కరెంట్: <15mA
ఆపరేటింగ్ ఫ్రీక్వెన్సీ: 24GHz-24.25GHz
గుర్తింపు దూరం: 3-14 మీటర్లు
EN 300440, EN 62479 ప్రకారం
RED ఆదేశం - 2014/53/EU
FCC పార్ట్ 15.249 ప్రకారం
EN 62321,ROHS ఆదేశం ప్రకారం - 2011/65/EU
రీచ్ డైరెక్టివ్ ప్రకారం - 1907/2006/EC
RED ఆదేశం - 2014/53/EU
FCC పార్ట్ 15.249 ప్రకారం
EN 62321,ROHS ఆదేశం ప్రకారం - 2011/65/EU
రీచ్ డైరెక్టివ్ ప్రకారం - 1907/2006/EC
బహుళ మోడ్ల అవుట్పుట్కు పరిచయం
1. సెన్సార్ సిగ్నల్ అవుట్పుట్:
ఇది ఎటువంటి ప్రాసెసింగ్ లేకుండా సెన్సార్ ద్వారా నేరుగా అవుట్పుట్ చేసే తక్కువ-ఫ్రీక్వెన్సీ సిగ్నల్కు సమానం. ఈ అవుట్పుట్ పోర్ట్ను ఉపయోగించడానికి వినియోగదారుకు బాహ్య సిగ్నల్ యాంప్లిఫైయర్ సర్క్యూట్ అవసరం మరియు దీని ప్రకారం విభిన్న పనితీరుతో యాంప్లిఫైయర్ సర్క్యూట్ను కాన్ఫిగర్ చేయవచ్చు అవసరాలు.
2. యాంప్లిఫైడ్ సిగ్నల్ అవుట్పుట్:
ఈ అవుట్పుట్ పోర్ట్ 20Hz-330Hz లో-పాస్ యాంప్లిఫికేషన్ సర్క్యూట్ ద్వారా విస్తరించబడింది (అటాచ్మెంట్ చూడండి). ఈ బ్యాండ్విడ్త్ను కలిగి ఉన్న వినియోగదారులు నేరుగా ఈ అవుట్పుట్ పోర్ట్ను ఉపయోగించవచ్చు మరియు ఈ యాంప్లిఫికేషన్ సర్క్యూట్ అవుట్పుట్ పోర్ట్ మరియు 20K పొటెన్షియోమీటర్ (1K-2K రెసిస్టర్తో సిరీస్లో పొటెన్షియోమీటర్) ద్వారా సున్నితత్వాన్ని సర్దుబాటు చేయవచ్చు, ఇది చాలా సౌకర్యవంతంగా ఉంటుంది.
రిఫరెన్స్ సర్క్యూట్
గమనిక: అంతర్నిర్మిత యాంప్లిఫైయర్ సర్క్యూట్ ఈ మాడ్యూల్ యొక్క ప్రామాణిక కాన్ఫిగరేషన్, ఈ యాంప్లిఫైయర్ సర్క్యూట్ యొక్క బ్యాండ్విడ్త్ సరిపోకపోతే, వినియోగదారు అవసరాలకు అనుగుణంగా మేము దానిని అనుకూలీకరించవచ్చు.
3. MCU ఎగ్జిక్యూషన్ అవుట్పుట్:ఈ అవుట్పుట్ పోర్ట్ సెన్సార్ను MCU ద్వారా విస్తరించి, ప్రాసెస్ చేసిన తర్వాత ఇప్పటికే ఎగ్జిక్యూషన్ అవుట్పుట్ పోర్ట్. సెన్సార్ వస్తువు యొక్క కదలికను గుర్తిస్తుంది మరియు 1 సెకను అమలు పల్స్ అవుట్పుట్ను అందిస్తుంది (అవుట్పుట్ పల్స్ యొక్క పొడవు వినియోగదారు అవసరాలకు అనుగుణంగా అనుకూలీకరించబడుతుంది). ఇది నేరుగా ఆటోమేటిక్ డోర్ సెన్సార్లకు వర్తించబడుతుంది మరియు ఈ అవసరాన్ని తీర్చగల రాడార్ డిటెక్టర్ ఉత్పత్తులకు కూడా వర్తించవచ్చు. ఈ అవుట్పుట్ పోర్ట్ని 4.7K రెసిస్టర్తో కనెక్ట్ చేసి LEDని సూచికగా నడపవచ్చు.
4. అప్లికేషన్ చిట్కాలు:
PD-V20SL ఇప్పటికే మొబైల్ డిటెక్షన్ + సిగ్నల్ యాంప్లిఫికేషన్ సర్క్యూట్ + MCU వివిధ అవుట్పుట్లు కాబట్టి, వినియోగదారులు విద్యుత్ సరఫరా భాగం యొక్క మంచి పనితీరును మాత్రమే జోడించాలి, పొటెన్షియోమీటర్ ప్లస్ లైట్ ట్యూబ్ ఇండికేటర్ లైట్ పూర్తి ఆటోమేటిక్ డోర్ సెన్సార్ను ఏర్పరుస్తుంది. ఉత్పత్తి పనితీరును స్థిరంగా మరియు నమ్మదగినదిగా చేయడానికి, ఈ ఉత్పత్తికి విద్యుత్ సరఫరా కోసం సాపేక్షంగా అధిక అవసరాలు ఉన్నాయి, స్థిరమైన పనితీరు, చిన్న అలల గుణకం, విద్యుత్ సరఫరా యొక్క అద్భుతమైన వ్యతిరేక జోక్య పనితీరు చాలా ముఖ్యమైనది.
4.1 పవర్ సప్లై కాన్ఫిగరేషన్: కింది ఫిగర్ వైడ్ వోల్టేజ్ స్విచ్చింగ్ పవర్ సప్లై. ఇన్పుట్ వోల్టేజ్ నేరుగా ఉంటుంది AC12V-24V పరిధిలో లేదా DC12V-35V వోల్టేజ్లో ఉపయోగించబడుతుంది. విద్యుత్ సరఫరా యొక్క నాణ్యత చాలా ముఖ్యమైనది, కాబట్టి విద్యుత్ సరఫరా రూపకల్పన చేసేటప్పుడు PCBని జాగ్రత్తగా ప్లాన్ చేయాలి, ఎందుకంటే సహేతుకమైన సూత్రం సర్క్యూట్ ఎంపిక వాటిలో ఒకటి మాత్రమే, మరియు సర్క్యూట్ బోర్డ్లోని భాగాల పంపిణీ మరియు హేతుబద్ధత వైరింగ్ విభిన్న పనితీరును ఉత్పత్తి చేస్తుంది. బాగా పనిచేసే విద్యుత్ సరఫరా అద్భుతమైన వ్యతిరేక జోక్య పనితీరు మరియు చాలా తక్కువ అలల గుణకం కలిగి ఉంటుంది. PD-V20SL యొక్క స్థిరమైన ఆపరేషన్ యొక్క ఆధారం అద్భుతమైన విద్యుత్ సరఫరా. కింది సర్క్యూట్లు సూచన కోసం మాత్రమే.
5. రిలే ఎగ్జిక్యూషన్ సర్క్యూట్
సర్క్యూట్ యొక్క ఈ భాగం వినియోగదారు అవసరాలకు అనుగుణంగా ఎంపిక చేయబడుతుంది. సాంప్రదాయ ఆటోమేటిక్ డోర్ సెన్సార్లు విభిన్న నియంత్రణను కలిగి ఉంటాయి పద్ధతులు, మరియు వివిధ నియంత్రణ వోల్టేజ్లను కలిగి ఉంటాయి, కిందివి 12V రిలే నియంత్రణ యొక్క రిఫరెన్స్ సర్క్యూట్, మరియు దీనిని కూడా నియంత్రించవచ్చు MOS ట్యూబ్, రీడ్ రిలే, ఫోటోఎలెక్ట్రిక్ కప్లింగ్ మొదలైన వాటి ద్వారా.
6. డిటెక్షన్ సెన్సిటివిటీ సర్దుబాటు పొటెన్షియోమీటర్ను జోడించండి
గుర్తించే దూరాన్ని నియంత్రించడానికి, PD-V20SL బాహ్య సున్నితత్వ సర్దుబాటు పొటెన్షియోమీటర్తో అనుసంధానించబడుతుంది, తద్వారా గుర్తింపు దూరాన్ని పొటెన్షియోమీటర్ ద్వారా తగిన పరిధిలో నియంత్రించవచ్చు, కనెక్షన్ పద్ధతి క్రింది కనెక్షన్ రేఖాచిత్రాన్ని సూచిస్తుంది.
PD-V20SL మల్టీఫంక్షనల్ రాడార్ సెన్సార్ ఉత్పత్తుల యొక్క విభిన్న భాగాలు మరియు అప్లికేషన్ స్కీమ్లు పైన పరిచయం చేయబడ్డాయి. లో స్వతంత్ర ఉపయోగంతో పైన పేర్కొన్న ఫంక్షన్లకు అదనంగా, ఇది వివిధ అవసరాలకు అనుగుణంగా ద్వితీయంగా అభివృద్ధి చేయబడుతుంది ఫంక్షన్ల కోసం వినియోగదారులు, తద్వారా ఉత్పత్తి వినియోగదారుల వ్యక్తిగత అవసరాలకు అనుగుణంగా విభిన్న ఫంక్షన్లను అనుకూలీకరించవచ్చు.
7. వినియోగదారు ఫంక్షన్ అనుకూలీకరణ
7.1 డిటెక్షన్ ఫంక్షన్ అనుకూలీకరణ:
సరళంగా చెప్పాలంటే, ఇది ఎలాంటి ఉత్పత్తి కోసం ఉపయోగించబడుతుందో అర్థం. ఉదాహరణకు, ఆటోమేటిక్ డోర్ సెన్సార్ ఉత్పత్తులలో ఉపయోగించినప్పుడు, MCU పల్స్ సిగ్నల్ను ఉత్పత్తి చేస్తుంది మరియు ప్రత్యేక అవసరాలు ఉన్న వినియోగదారులు అవసరాలను స్పష్టంగా వివరించగలరు మరియు మేము దీనిని రూపొందించవచ్చు వినియోగదారుల అవసరాలకు అనుగుణంగా ప్రోగ్రామ్. వినియోగదారులు పల్స్ అవుట్పుట్ వద్ద MCUని కూడా కనెక్ట్ చేయవచ్చు మరియు అన్ని తదుపరి ఫంక్షన్లను రూపొందించవచ్చు వినియోగదారులకు వ్యక్తిగతీకరించడానికి సౌకర్యవంతంగా ఉంటుంది.
7.2 భద్రతా సెన్సార్ ఉత్పత్తుల కోసం:
భద్రతా ఉత్పత్తుల కోసం మరిన్ని ప్రోగ్రామ్లను ఉపయోగించవచ్చు, మేము వినియోగదారుల స్వతంత్ర అభివృద్ధికి మద్దతు ఇవ్వగలము; లేదా వినియోగదారు ప్రతిపాదిస్తారు a పరిష్కారం, PDLUX వినియోగదారు ప్రతిపాదించిన పరిష్కారం ప్రకారం సాఫ్ట్వేర్ను వ్రాస్తుంది.
7.3 ఆటోమేటిక్ లైటింగ్ ఉత్పత్తుల కోసం:
PD-V20SL సాధారణ మరియు తక్కువ-కాన్ఫిగరేషన్ ఆటోమేటిక్ లైటింగ్ సెన్సార్ల అవసరాలను పంపగలదు మరియు వినియోగదారులు నేరుగా కాన్ఫిగర్ చేయవచ్చు సాధారణ సెన్సార్ సర్క్యూట్ మరియు ఉత్పత్తులను రూపొందించడానికి MCU అవుట్పుట్ పోర్ట్పై ఎపిటాక్సియల్ ఎగ్జిక్యూషన్ సర్క్యూట్.
8. వ్యక్తిగతీకరించిన ఫంక్షన్లను అభివృద్ధి చేయడానికి వినియోగదారులకు మద్దతు ఇవ్వండి
PD-V20SL మాడ్యూల్ ఓపెన్ ప్రోగ్రామ్ రైటింగ్ ఫంక్షన్ను అందిస్తుంది. అంటే, వినియోగదారులు లక్షణాల ప్రకారం ప్రోగ్రామ్లను వ్రాయవచ్చు వారి స్వంత ఉత్పత్తులు, మరియు 5 పోర్ట్ల నుండి నేరుగా వ్రాయండి మరియు వ్యక్తిగతీకరించిన ఫీచర్లు మరియు ఫంక్షన్లను స్వతంత్రంగా అభివృద్ధి చేయవచ్చు ఉత్పత్తులు, మరియు సాఫ్ట్వేర్ ద్వారా వినియోగదారులు కోరుకునే విభిన్న విధులను సులభంగా వ్రాయండి.
9. జాగ్రత్తలు
9.1 ఉత్పత్తి ప్రక్రియలో స్టాటిక్ విద్యుత్ రక్షణకు శ్రద్ధ ఉండాలి.
9.2 సర్క్యూట్ బోర్డ్ యొక్క మందం కేవలం 1.2 మిమీ మాత్రమే కాబట్టి, పిన్ హెడర్ను అధికంగా బలవంతం చేయడం సాధ్యం కాదు, ముఖ్యంగా అధికం వైపు శక్తి సులభంగా అంతర్గత సర్క్యూట్ విచ్ఛిన్నం మరియు సెన్సార్ దెబ్బతినడానికి కారణమవుతుంది.
9.3 K- బ్యాండ్ రాడార్ సెన్సార్లు హౌసింగ్ యొక్క పదార్థం మరియు మందం కోసం ప్రత్యేక అవసరాలు కలిగి ఉంటాయి. సాధారణ షెల్ పదార్థం 1.5-3mm మందంతో ABS ఇంజనీరింగ్ ప్లాస్టిక్తో తయారు చేయబడింది. సెన్సార్ యొక్క ప్లేన్ యాంటెన్నా మరియు మా మధ్య అంతరం 5-7mm, ఇది వాస్తవ ట్రయల్ ఇన్స్టాలేషన్ ప్రకారం సరిపోలాలి మరియు సవరించాలి. ముందు భాగంలో మెటల్ షీల్డ్స్ ఉపయోగించకూడదు సెన్సార్ యొక్క, లేకపోతే సెన్సార్ ముందు నుండి కదిలే వస్తువులను సరిగ్గా గుర్తించదు.
PD-V20SL ఉత్పత్తి అభివృద్ధిని సులభతరం చేస్తుంది. ఉత్పత్తి గుర్తింపు రిజల్యూషన్ ఎక్కువగా ఉంటుంది, విద్యుత్ సరఫరా మరియు యాక్చుయేటర్ అవసరానికి అనుగుణంగా అమర్చబడినంత వరకు, PD-V20SL యొక్క ఒక భాగం మాత్రమే ఆటోమేటిక్ డోర్ సెన్సార్, సెక్యూరిటీ సెన్సార్, ఆటోమేటిక్ ఇండక్షన్ ల్యాంప్ ఉత్పత్తులను పూర్తి చేయగలదు. దీని విద్యుత్ వినియోగం సంప్రదాయ సెన్సార్ల కంటే మూడింట ఒక వంతు మాత్రమే. ఉత్పాదక పద్ధతిని వేర్వేరు వినియోగదారుల వ్యక్తిగత అవసరాలకు అనుగుణంగా మార్చవచ్చు, తద్వారా మిశ్రమ సెన్సార్ వివిధ విధులను ఉత్పత్తి చేయగలదు.
PD-V20SL కంబైన్డ్ మల్టీఫంక్షనల్ రాడార్ సెన్సార్ అనేది PDLUX ద్వారా అభివృద్ధి చేయబడిన మరియు పేటెంట్ పొందిన ఉత్పత్తి, మరియు PDLUX సాంకేతిక మద్దతును అందిస్తుంది.
ఈ మాన్యువల్ ఈ ఉత్పత్తి యొక్క ప్రస్తుత కంటెంట్ కోసం ప్రోగ్రామ్ చేయబడింది మరియు తయారీదారుకి నోటీసు లేకుండానే మార్పు మరియు మార్పులకు లోబడి ఉంటుంది!
కంపెనీ అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం ఈ మాన్యువల్లోని విషయాలను పునరుత్పత్తి చేయడం ఖచ్చితంగా నిషేధించబడింది.
ఇది ఎటువంటి ప్రాసెసింగ్ లేకుండా సెన్సార్ ద్వారా నేరుగా అవుట్పుట్ చేసే తక్కువ-ఫ్రీక్వెన్సీ సిగ్నల్కు సమానం. ఈ అవుట్పుట్ పోర్ట్ను ఉపయోగించడానికి వినియోగదారుకు బాహ్య సిగ్నల్ యాంప్లిఫైయర్ సర్క్యూట్ అవసరం మరియు దీని ప్రకారం విభిన్న పనితీరుతో యాంప్లిఫైయర్ సర్క్యూట్ను కాన్ఫిగర్ చేయవచ్చు అవసరాలు.
2. యాంప్లిఫైడ్ సిగ్నల్ అవుట్పుట్:
ఈ అవుట్పుట్ పోర్ట్ 20Hz-330Hz లో-పాస్ యాంప్లిఫికేషన్ సర్క్యూట్ ద్వారా విస్తరించబడింది (అటాచ్మెంట్ చూడండి). ఈ బ్యాండ్విడ్త్ను కలిగి ఉన్న వినియోగదారులు నేరుగా ఈ అవుట్పుట్ పోర్ట్ను ఉపయోగించవచ్చు మరియు ఈ యాంప్లిఫికేషన్ సర్క్యూట్ అవుట్పుట్ పోర్ట్ మరియు 20K పొటెన్షియోమీటర్ (1K-2K రెసిస్టర్తో సిరీస్లో పొటెన్షియోమీటర్) ద్వారా సున్నితత్వాన్ని సర్దుబాటు చేయవచ్చు, ఇది చాలా సౌకర్యవంతంగా ఉంటుంది.
రిఫరెన్స్ సర్క్యూట్
బ్యాండ్-పాస్ ఫిల్టర్ యాంప్లిఫైయర్ సర్క్యూట్ 85dB లాభం మరియు 20Hz-330Hz బ్రాడ్బ్యాండ్.
గమనిక: అంతర్నిర్మిత యాంప్లిఫైయర్ సర్క్యూట్ ఈ మాడ్యూల్ యొక్క ప్రామాణిక కాన్ఫిగరేషన్, ఈ యాంప్లిఫైయర్ సర్క్యూట్ యొక్క బ్యాండ్విడ్త్ సరిపోకపోతే, వినియోగదారు అవసరాలకు అనుగుణంగా మేము దానిని అనుకూలీకరించవచ్చు.
3. MCU ఎగ్జిక్యూషన్ అవుట్పుట్:ఈ అవుట్పుట్ పోర్ట్ సెన్సార్ను MCU ద్వారా విస్తరించి, ప్రాసెస్ చేసిన తర్వాత ఇప్పటికే ఎగ్జిక్యూషన్ అవుట్పుట్ పోర్ట్. సెన్సార్ వస్తువు యొక్క కదలికను గుర్తిస్తుంది మరియు 1 సెకను అమలు పల్స్ అవుట్పుట్ను అందిస్తుంది (అవుట్పుట్ పల్స్ యొక్క పొడవు వినియోగదారు అవసరాలకు అనుగుణంగా అనుకూలీకరించబడుతుంది). ఇది నేరుగా ఆటోమేటిక్ డోర్ సెన్సార్లకు వర్తించబడుతుంది మరియు ఈ అవసరాన్ని తీర్చగల రాడార్ డిటెక్టర్ ఉత్పత్తులకు కూడా వర్తించవచ్చు. ఈ అవుట్పుట్ పోర్ట్ని 4.7K రెసిస్టర్తో కనెక్ట్ చేసి LEDని సూచికగా నడపవచ్చు.
4. అప్లికేషన్ చిట్కాలు:
PD-V20SL ఇప్పటికే మొబైల్ డిటెక్షన్ + సిగ్నల్ యాంప్లిఫికేషన్ సర్క్యూట్ + MCU వివిధ అవుట్పుట్లు కాబట్టి, వినియోగదారులు విద్యుత్ సరఫరా భాగం యొక్క మంచి పనితీరును మాత్రమే జోడించాలి, పొటెన్షియోమీటర్ ప్లస్ లైట్ ట్యూబ్ ఇండికేటర్ లైట్ పూర్తి ఆటోమేటిక్ డోర్ సెన్సార్ను ఏర్పరుస్తుంది. ఉత్పత్తి పనితీరును స్థిరంగా మరియు నమ్మదగినదిగా చేయడానికి, ఈ ఉత్పత్తికి విద్యుత్ సరఫరా కోసం సాపేక్షంగా అధిక అవసరాలు ఉన్నాయి, స్థిరమైన పనితీరు, చిన్న అలల గుణకం, విద్యుత్ సరఫరా యొక్క అద్భుతమైన వ్యతిరేక జోక్య పనితీరు చాలా ముఖ్యమైనది.
4.1 పవర్ సప్లై కాన్ఫిగరేషన్: కింది ఫిగర్ వైడ్ వోల్టేజ్ స్విచ్చింగ్ పవర్ సప్లై. ఇన్పుట్ వోల్టేజ్ నేరుగా ఉంటుంది AC12V-24V పరిధిలో లేదా DC12V-35V వోల్టేజ్లో ఉపయోగించబడుతుంది. విద్యుత్ సరఫరా యొక్క నాణ్యత చాలా ముఖ్యమైనది, కాబట్టి విద్యుత్ సరఫరా రూపకల్పన చేసేటప్పుడు PCBని జాగ్రత్తగా ప్లాన్ చేయాలి, ఎందుకంటే సహేతుకమైన సూత్రం సర్క్యూట్ ఎంపిక వాటిలో ఒకటి మాత్రమే, మరియు సర్క్యూట్ బోర్డ్లోని భాగాల పంపిణీ మరియు హేతుబద్ధత వైరింగ్ విభిన్న పనితీరును ఉత్పత్తి చేస్తుంది. బాగా పనిచేసే విద్యుత్ సరఫరా అద్భుతమైన వ్యతిరేక జోక్య పనితీరు మరియు చాలా తక్కువ అలల గుణకం కలిగి ఉంటుంది. PD-V20SL యొక్క స్థిరమైన ఆపరేషన్ యొక్క ఆధారం అద్భుతమైన విద్యుత్ సరఫరా. కింది సర్క్యూట్లు సూచన కోసం మాత్రమే.
AC/DC పవర్ సప్లై సర్క్యూట్ (రిఫరెన్స్ కోసం మాత్రమే)
5. రిలే ఎగ్జిక్యూషన్ సర్క్యూట్
సర్క్యూట్ యొక్క ఈ భాగం వినియోగదారు అవసరాలకు అనుగుణంగా ఎంపిక చేయబడుతుంది. సాంప్రదాయ ఆటోమేటిక్ డోర్ సెన్సార్లు విభిన్న నియంత్రణను కలిగి ఉంటాయి పద్ధతులు, మరియు వివిధ నియంత్రణ వోల్టేజ్లను కలిగి ఉంటాయి, కిందివి 12V రిలే నియంత్రణ యొక్క రిఫరెన్స్ సర్క్యూట్, మరియు దీనిని కూడా నియంత్రించవచ్చు MOS ట్యూబ్, రీడ్ రిలే, ఫోటోఎలెక్ట్రిక్ కప్లింగ్ మొదలైన వాటి ద్వారా.
రిలే స్విచ్ కనెక్షన్ రిఫరెన్స్ సర్క్యూట్ రేఖాచిత్రం
6. డిటెక్షన్ సెన్సిటివిటీ సర్దుబాటు పొటెన్షియోమీటర్ను జోడించండి
గుర్తించే దూరాన్ని నియంత్రించడానికి, PD-V20SL బాహ్య సున్నితత్వ సర్దుబాటు పొటెన్షియోమీటర్తో అనుసంధానించబడుతుంది, తద్వారా గుర్తింపు దూరాన్ని పొటెన్షియోమీటర్ ద్వారా తగిన పరిధిలో నియంత్రించవచ్చు, కనెక్షన్ పద్ధతి క్రింది కనెక్షన్ రేఖాచిత్రాన్ని సూచిస్తుంది.
పరిధీయ సర్క్యూట్ కనెక్షన్ స్కీమాటిక్
PD-V20SL మల్టీఫంక్షనల్ రాడార్ సెన్సార్ ఉత్పత్తుల యొక్క విభిన్న భాగాలు మరియు అప్లికేషన్ స్కీమ్లు పైన పరిచయం చేయబడ్డాయి. లో స్వతంత్ర ఉపయోగంతో పైన పేర్కొన్న ఫంక్షన్లకు అదనంగా, ఇది వివిధ అవసరాలకు అనుగుణంగా ద్వితీయంగా అభివృద్ధి చేయబడుతుంది ఫంక్షన్ల కోసం వినియోగదారులు, తద్వారా ఉత్పత్తి వినియోగదారుల వ్యక్తిగత అవసరాలకు అనుగుణంగా విభిన్న ఫంక్షన్లను అనుకూలీకరించవచ్చు.
7. వినియోగదారు ఫంక్షన్ అనుకూలీకరణ
7.1 డిటెక్షన్ ఫంక్షన్ అనుకూలీకరణ:
సరళంగా చెప్పాలంటే, ఇది ఎలాంటి ఉత్పత్తి కోసం ఉపయోగించబడుతుందో అర్థం. ఉదాహరణకు, ఆటోమేటిక్ డోర్ సెన్సార్ ఉత్పత్తులలో ఉపయోగించినప్పుడు, MCU పల్స్ సిగ్నల్ను ఉత్పత్తి చేస్తుంది మరియు ప్రత్యేక అవసరాలు ఉన్న వినియోగదారులు అవసరాలను స్పష్టంగా వివరించగలరు మరియు మేము దీనిని రూపొందించవచ్చు వినియోగదారుల అవసరాలకు అనుగుణంగా ప్రోగ్రామ్. వినియోగదారులు పల్స్ అవుట్పుట్ వద్ద MCUని కూడా కనెక్ట్ చేయవచ్చు మరియు అన్ని తదుపరి ఫంక్షన్లను రూపొందించవచ్చు వినియోగదారులకు వ్యక్తిగతీకరించడానికి సౌకర్యవంతంగా ఉంటుంది.
7.2 భద్రతా సెన్సార్ ఉత్పత్తుల కోసం:
భద్రతా ఉత్పత్తుల కోసం మరిన్ని ప్రోగ్రామ్లను ఉపయోగించవచ్చు, మేము వినియోగదారుల స్వతంత్ర అభివృద్ధికి మద్దతు ఇవ్వగలము; లేదా వినియోగదారు ప్రతిపాదిస్తారు a పరిష్కారం, PDLUX వినియోగదారు ప్రతిపాదించిన పరిష్కారం ప్రకారం సాఫ్ట్వేర్ను వ్రాస్తుంది.
7.3 ఆటోమేటిక్ లైటింగ్ ఉత్పత్తుల కోసం:
PD-V20SL సాధారణ మరియు తక్కువ-కాన్ఫిగరేషన్ ఆటోమేటిక్ లైటింగ్ సెన్సార్ల అవసరాలను పంపగలదు మరియు వినియోగదారులు నేరుగా కాన్ఫిగర్ చేయవచ్చు సాధారణ సెన్సార్ సర్క్యూట్ మరియు ఉత్పత్తులను రూపొందించడానికి MCU అవుట్పుట్ పోర్ట్పై ఎపిటాక్సియల్ ఎగ్జిక్యూషన్ సర్క్యూట్.
8. వ్యక్తిగతీకరించిన ఫంక్షన్లను అభివృద్ధి చేయడానికి వినియోగదారులకు మద్దతు ఇవ్వండి
PD-V20SL మాడ్యూల్ ఓపెన్ ప్రోగ్రామ్ రైటింగ్ ఫంక్షన్ను అందిస్తుంది. అంటే, వినియోగదారులు లక్షణాల ప్రకారం ప్రోగ్రామ్లను వ్రాయవచ్చు వారి స్వంత ఉత్పత్తులు, మరియు 5 పోర్ట్ల నుండి నేరుగా వ్రాయండి మరియు వ్యక్తిగతీకరించిన ఫీచర్లు మరియు ఫంక్షన్లను స్వతంత్రంగా అభివృద్ధి చేయవచ్చు ఉత్పత్తులు, మరియు సాఫ్ట్వేర్ ద్వారా వినియోగదారులు కోరుకునే విభిన్న విధులను సులభంగా వ్రాయండి.
9. జాగ్రత్తలు
9.1 ఉత్పత్తి ప్రక్రియలో స్టాటిక్ విద్యుత్ రక్షణకు శ్రద్ధ ఉండాలి.
9.2 సర్క్యూట్ బోర్డ్ యొక్క మందం కేవలం 1.2 మిమీ మాత్రమే కాబట్టి, పిన్ హెడర్ను అధికంగా బలవంతం చేయడం సాధ్యం కాదు, ముఖ్యంగా అధికం వైపు శక్తి సులభంగా అంతర్గత సర్క్యూట్ విచ్ఛిన్నం మరియు సెన్సార్ దెబ్బతినడానికి కారణమవుతుంది.
9.3 K- బ్యాండ్ రాడార్ సెన్సార్లు హౌసింగ్ యొక్క పదార్థం మరియు మందం కోసం ప్రత్యేక అవసరాలు కలిగి ఉంటాయి. సాధారణ షెల్ పదార్థం 1.5-3mm మందంతో ABS ఇంజనీరింగ్ ప్లాస్టిక్తో తయారు చేయబడింది. సెన్సార్ యొక్క ప్లేన్ యాంటెన్నా మరియు మా మధ్య అంతరం 5-7mm, ఇది వాస్తవ ట్రయల్ ఇన్స్టాలేషన్ ప్రకారం సరిపోలాలి మరియు సవరించాలి. ముందు భాగంలో మెటల్ షీల్డ్స్ ఉపయోగించకూడదు సెన్సార్ యొక్క, లేకపోతే సెన్సార్ ముందు నుండి కదిలే వస్తువులను సరిగ్గా గుర్తించదు.
PD-V20SL ఉత్పత్తి అభివృద్ధిని సులభతరం చేస్తుంది. ఉత్పత్తి గుర్తింపు రిజల్యూషన్ ఎక్కువగా ఉంటుంది, విద్యుత్ సరఫరా మరియు యాక్చుయేటర్ అవసరానికి అనుగుణంగా అమర్చబడినంత వరకు, PD-V20SL యొక్క ఒక భాగం మాత్రమే ఆటోమేటిక్ డోర్ సెన్సార్, సెక్యూరిటీ సెన్సార్, ఆటోమేటిక్ ఇండక్షన్ ల్యాంప్ ఉత్పత్తులను పూర్తి చేయగలదు. దీని విద్యుత్ వినియోగం సంప్రదాయ సెన్సార్ల కంటే మూడింట ఒక వంతు మాత్రమే. ఉత్పాదక పద్ధతిని వేర్వేరు వినియోగదారుల వ్యక్తిగత అవసరాలకు అనుగుణంగా మార్చవచ్చు, తద్వారా మిశ్రమ సెన్సార్ వివిధ విధులను ఉత్పత్తి చేయగలదు.
PD-V20SL కంబైన్డ్ మల్టీఫంక్షనల్ రాడార్ సెన్సార్ అనేది PDLUX ద్వారా అభివృద్ధి చేయబడిన మరియు పేటెంట్ పొందిన ఉత్పత్తి, మరియు PDLUX సాంకేతిక మద్దతును అందిస్తుంది.
ఈ మాన్యువల్ ఈ ఉత్పత్తి యొక్క ప్రస్తుత కంటెంట్ కోసం ప్రోగ్రామ్ చేయబడింది మరియు తయారీదారుకి నోటీసు లేకుండానే మార్పు మరియు మార్పులకు లోబడి ఉంటుంది!
కంపెనీ అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం ఈ మాన్యువల్లోని విషయాలను పునరుత్పత్తి చేయడం ఖచ్చితంగా నిషేధించబడింది.
పేటెంట్ పొందిన ఉత్పత్తులు, నకిలీలపై విచారణ చేస్తాం!
