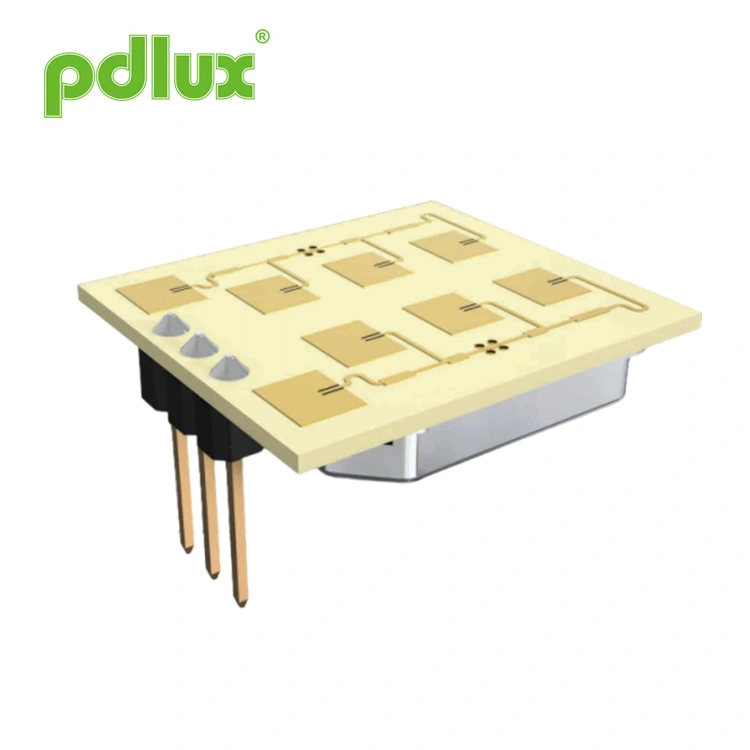

మిల్లీమీటర్-వేవ్ 24GHz సెక్యూరిటీ రాడార్ మాడ్యూల్
Pdlux చైనాలో తయారు చేయబడిన నాణ్యమైన మిల్లీమీటర్-వేవ్ 24GHz సెక్యూరిటీ రాడార్ మాడ్యూల్‌ను సరఫరా చేస్తుంది. ఇది నాన్-కాంటాక్ట్ హ్యాండ్-వేవ్ యాక్టివేషన్, ఇంట్రూడర్ డిటెక్షన్ మరియు ఆటోమేటిక్ డోర్ కంట్రోల్ కోసం రూపొందించబడిన K-బ్యాండ్ నారో-యాంగిల్, హై-పెర్ఫార్మెన్స్ వేవ్ సెన్సార్. అధునాతన యాంప్లిఫైయర్ సర్క్యూట్ మరియు MCU అల్గారిథమ్‌తో, ఇది హ్యాండ్స్-ఫ్రీ స్విచ్‌లు మరియు ఎంట్రీ సిస్టమ్‌ల వంటి బహుముఖ అప్లికేషన్ ఫంక్షన్‌లకు మద్దతు ఇస్తుంది. సెన్సార్ EN 300440, FCC పార్ట్ 15.249, RED, RoHS మరియు రీచ్‌తో సహా అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా విశ్వసనీయమైన, కేంద్రీకృత గుర్తింపును అందిస్తుంది, వివిధ భద్రత మరియు ఆటోమేషన్ అవసరాలకు భద్రత మరియు పర్యావరణ బాధ్యతను నిర్ధారిస్తుంది.
మోడల్:PD-V18-A
విచారణ పంపండి
PD-V18-A 24.125GHz మైక్రోవేవ్ మోషన్ సెన్సార్
అప్లికేషన్
కాంటాక్ట్‌లెస్ హ్యాండ్ వేవ్ సెన్సార్
ఇరుకైన కోణం అధిక పనితీరు
చొరబాటుదారుని గుర్తించండి
కాంటాక్ట్‌లెస్ హ్యాండ్ వేవ్ సెన్సార్
ఇరుకైన కోణం అధిక పనితీరు
చొరబాటుదారుని గుర్తించండి
PD-V18-A అనేది K-బ్యాండ్ (24.125GHz) ఇరుకైన-కోణ అధిక-పనితీరు గల తరంగం.
సెన్సార్. యాంప్లిఫైయర్ సర్క్యూట్ మరియు MCU, అప్లికేషన్ యొక్క అల్గోరిథంతో
వివిధ విధులు కలిగిన ఉత్పత్తులను ఉత్పత్తి చేయవచ్చు.
ఉదాహరణకు: ఇది నాన్-కాంటాక్ట్ ఇండక్షన్ ఆటోమేటిక్‌గా చేతితో ఊపడం కోసం ఉపయోగించబడుతుంది
తలుపులు, చేతితో ఊపడం నాన్-కాంటాక్ట్ ఇండక్షన్ స్విచ్‌లు మరియు ఇతర అప్లికేషన్
ఉత్పత్తులు.
EN 300440-V2.1.1, EN 62479: 2010 ప్రకారం
RED ఆదేశం - 2014/53/EU
FCC పార్ట్ 15.249 ప్రకారం
EN 62321,ROHS ఆదేశం ప్రకారం - 2011/65/EU
రీచ్ ఆదేశం ప్రకారం - 1907/2006/EC
RED ఆదేశం - 2014/53/EU
FCC పార్ట్ 15.249 ప్రకారం
EN 62321,ROHS ఆదేశం ప్రకారం - 2011/65/EU
రీచ్ ఆదేశం ప్రకారం - 1907/2006/EC

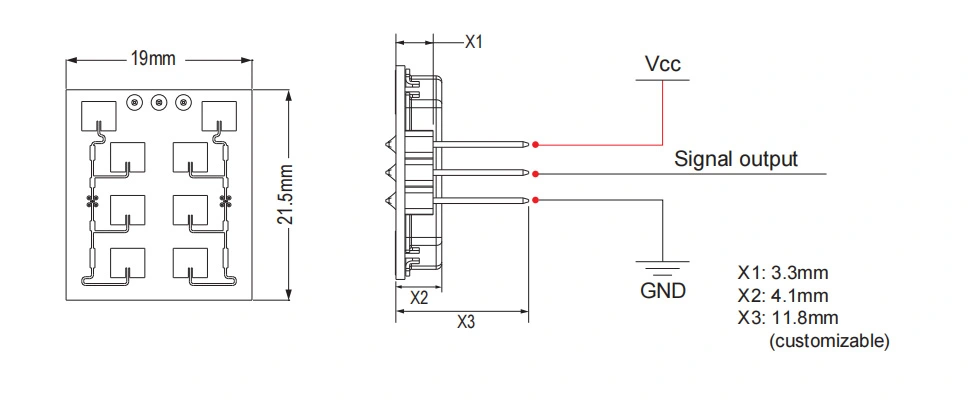

ఉత్పత్తుల పరిమాణం
సాంకేతిక పారామితులు
| పరామితి | గమనికలు | కనిష్ట | టైప్ చేయండి | గరిష్టంగా | యూనిట్లు |
| సరఫరా వోల్టేజ్ | Vcc | 3.0 | 5.0 | 5.25 | V |
| ప్రస్తుత వినియోగం | lcc | 20 | 30 | 35 | mA |
| ఆపరేషన్ మోడ్ | PWM ద్వారా ఆధారితం, ఇది 3-15mA వద్ద వర్కింగ్ కరెంట్‌ని నియంత్రించగలదు | ||||
| పల్స్ వెడల్పు | Tpulse | 10 | μs | ||
| ఆపరేటింగ్ ఉష్ణోగ్రత | టాప్ | -30~+65 | ℃ | ||
| నిల్వ ఉష్ణోగ్రత | Tstg | -10 | +60 | ℃ | |
| స్థిరమైన సమయం |
|
<5 |
|
μసె | |
| శబ్దం | 3.5 | 4.5 | 4.5 | mVrms | |
| ఫ్రీక్వెన్సీ సెట్టింగ్ | f | 24.000 | 24.125 | 24.250 | GHz |
| రేడియేటెడ్ పవర్ (EIRP) | పొట్టు | <2.0 | <2.5 | <3.0 | mW |
| నిల్వ పరిసర తేమ | 45%~65% | RH | |||
హెచ్చరిక: వాస్తవ గుర్తింపు పరిధి సర్క్యూట్ యొక్క సిగ్నల్ యాంప్లిఫికేషన్ లాభం, PCBA యొక్క మొత్తం లేఅవుట్‌కు సంబంధించినది మరియు MCU యొక్క థ్రెషోల్డ్.
గమనిక1: రేడియేటెడ్ ఉద్గారాలు FCC మరియు CE నియమాలకు అనుగుణంగా రూపొందించబడ్డాయి.
గమనిక2: స్వీకరించబడిన సిగ్నల్ స్ట్రెంత్ (RSS) మొత్తం 1 వేస్ పాత్ నష్టం 70dB వద్ద కొలుస్తారు.
గమనిక3: నాయిస్ వోల్టేజ్‌లు 10Hz నుండి 100Hz వరకు అవుట్‌పుట్ పోర్ట్ వద్ద, అనెకోయిక్ చాంబర్ లోపల కొలుస్తారు.
గమనిక 4: పల్స్ ఆపరేషన్ సిఫార్సు చేయబడింది
