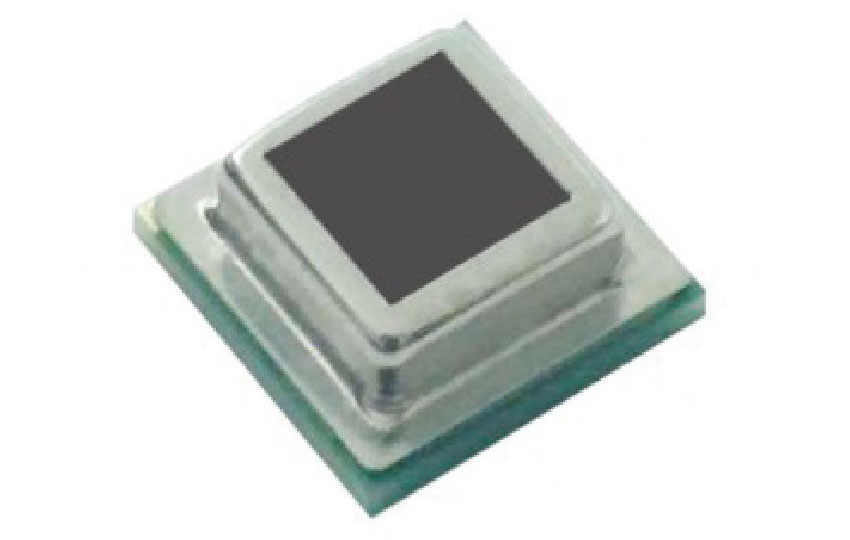

MINI SMD ఫోర్ ఎలిమెంట్ అనలాగ్ పైరోఎలెక్ట్రిక్ ఇన్ఫ్రారెడ్ సెన్సార్
వినియోగదారులు ఉపయోగించిన టిన్ పేస్ట్, అధిక ఉష్ణోగ్రత టిన్ పేస్ట్ వంటి రిఫ్లో వెల్డింగ్ ప్రక్రియ యొక్క సహేతుకమైన సర్దుబాటు, సిఫార్సు చేయబడిన ఉష్ణోగ్రత సుమారు 260 డిగ్రీల సి వరకు సర్దుబాటు చేయబడుతుంది, తద్వారా టిన్ పేస్ట్ పూర్తిగా కరుగుతుంది, MINI SMD ఫోర్ ఎలిమెంట్ అనలాగ్ పైరోఎలెక్ట్రిక్ ఇన్ఫ్రారెడ్ సెన్సార్ మరియు పిసిబి ప్లేట్ వెల్డింగ్ బాగా. (* కస్టమర్ పిసిబి బోర్డు సిల్క్-స్క్రీన్ టిన్ పేస్ట్‌ను పూర్తి చేయాలని సిఫార్సు చేయబడింది, ఎరుపు జిగురును చుక్కల ప్రక్రియను పెంచడానికి సంబంధిత సెన్సార్ మౌంటెడ్ పొజిషన్ సెంటర్, రిఫ్లో వెల్డింగ్ వెల్డింగ్ స్థానం యొక్క ఖచ్చితత్వాన్ని మెరుగుపరుస్తుంది)
మోడల్:PD-PIR-4021LA
విచారణ పంపండి
MINI SMD ఫోర్ ఎలిమెంట్ అనలాగ్ పైరోఎలెక్ట్రిక్ ఇన్ఫ్రారెడ్ సెన్సార్
|
Features of MINI SMD ఫోర్ ఎలిమెంట్ అనలాగ్ పైరోఎలెక్ట్రిక్ ఇన్ఫ్రారెడ్ సెన్సార్ SMD రిఫ్లో వెల్డింగ్ మౌంటు ప్రక్రియ అనలాగ్ సిగ్నల్ ప్రాసెసింగ్ తక్కువ వోల్టేజ్, మైక్రో పవర్ వినియోగం అల్ట్రా-సన్నని ఉత్పత్తి డిజైన్లకు అనువైనది బలమైన యాంటీ జామింగ్ సామర్థ్యాలు
ఉత్పత్తి మరియు సిఫార్సు చేసిన ప్యాడ్ సైజు రేఖాచిత్రం
|
Application of MINI SMD ఫోర్ ఎలిమెంట్ అనలాగ్ పైరోఎలెక్ట్రిక్ ఇన్ఫ్రారెడ్ సెన్సార్ ఇన్ఫ్రారెడ్ మోషన్ డిటెక్షన్ ఇంటర్నెట్ ఆఫ్ థింగ్స్ ధరించగలిగే పరికరం స్మార్ట్ గృహోపకరణాలు: టీవీలు, ఎయిర్ కండీషనర్లు, డిజిటల్ కెమెరాలు, కంప్యూటర్లు ఆటోమేటిక్ లైటింగ్ స్విచ్: స్మార్ట్ హోమ్, స్మార్ట్ లాంప్స్ భద్రత, కారు వ్యతిరేక దొంగతనం పరికరాలు LCD డిస్ప్లే గాలిని శుబ్రపరిచేది నెట్‌వర్క్ పర్యవేక్షణ వ్యవస్థ మొదలైనవి. ఇతర |
ఉత్పత్తి ప్యాకేజింగ్ మరియు గుర్తింపు
ఉత్పత్తి టేప్ ప్యాకేజింగ్ యొక్క స్కీమాటిక్ రేఖాచిత్రం
1) ప్రతి ఉత్పత్తి యొక్క ప్రామాణిక పరిమాణం 1000 పిసిలు.
2) ప్రతి ఉత్పత్తి అపసవ్య దిశలో అల్లినది, మరియు దాణా రంధ్రం వినియోగదారు యొక్క ఎడమ వైపున ఉంటుంది.
3) ప్రతి ఉత్పత్తికి జతచేయబడిన లేబుల్ మోడల్, ఉత్పత్తి పరిమాణం, ఉత్పత్తి తేదీ మొదలైనవాటిని స్పష్టంగా సూచిస్తుంది.
4) ప్రతి ఉత్పత్తికి ఆకుపచ్చ ROHS లేబుల్ అతికించబడుతుంది.
సెన్సార్ యొక్క ప్రాథమిక పారామితులు
కింది పట్టికలో రేట్ చేయబడిన విలువను మించిన ఏదైనా పని పరిస్థితులు పరికరం యొక్క శాశ్వత నష్టం లేదా వైఫల్యానికి కారణం కావచ్చు.
పరికరం యొక్క రేటెడ్ విలువకు దగ్గరగా ఉన్న దీర్ఘకాలిక ఆపరేషన్ సెన్సార్ యొక్క జీవితం మరియు విశ్వసనీయతను ప్రభావితం చేస్తుంది.
|
పరామితి |
చిహ్నం |
కనిష్ట |
గరిష్టంగా |
యూనిట్ |
గమనిక |
|
నిర్వహణా ఉష్నోగ్రత |
TOT |
-30 |
70 |
℃ |
|
|
వోల్టేజ్ |
VDD |
3 |
10 |
V |
|
|
కోణం చూడండి |
θ |
X = 110 ° |
Y = 90 ° |
° |
వీక్షణ క్షేత్రం istheoreటికల్ విలువ |
|
నిల్వ ఉష్ణోగ్రత |
టిఎస్‌టి |
-40 |
80 |
℃ |
|
|
డిటెక్షన్ తరంగదైర్ఘ్యం |
λ |
5 |
14 |
M |
|
|
పరారుణ స్వీకరించే ఎలక్ట్రోడ్లు |
|
2 * 1 |
|
2 ఎలిమెంట్స్ |
|
సమానమైన సర్క్యూట్ రేఖాచిత్రం
MINI SMD ఫోర్ ఎలిమెంట్ అనలాగ్ పైరోఎలెక్ట్రిక్ ఇన్ఫ్రారెడ్ సెన్సార్ welding conditions and precautions
1. రిఫ్లో టంకం ప్రక్రియ కోసం క్రింద ఉన్న చిత్రంలో చూపిన ఉష్ణోగ్రత వక్రతను చూడండి. ప్రీహీటింగ్ జోన్, హీటింగ్ జోన్ సెట్టింగ్, అత్యధిక ఉష్ణోగ్రత జోన్ మరియు శీతలీకరణ జోన్ సెట్ చేయడానికి సిఫార్సు చేయబడింది.
2. మీరు పిఐఆర్ ప్యాడ్‌లను టంకం చేయడానికి మాన్యువల్ టంకం ఉపయోగిస్తే, మీరు 3 సెకన్లలోపు టంకం పూర్తి చేయడానికి పిఐఆర్ మౌంటు బోర్డు వెనుక నుండి వేడి వాతావరణ టిన్ను ఉపయోగించవచ్చు. మాన్యువల్ వెల్డింగ్ ఉపయోగించినప్పుడు, వెల్డింగ్ ఉష్ణోగ్రత అనియంత్రితమైనది కాబట్టి, అధిక ఉష్ణోగ్రత కారణంగా సెన్సార్ పనితీరు తగ్గుతుంది. దయచేసి మాన్యువల్ వెల్డింగ్‌ను నివారించడానికి ప్రయత్నించండి.
3. సెన్సార్ ప్యాడ్ పరిమాణాన్ని రూపకల్పన చేసేటప్పుడు వినియోగదారులు స్పెసిఫికేషన్‌లో సిఫార్సు చేసిన ప్యాడ్ పరిమాణాన్ని ఉపయోగించాలని ప్రయత్నించాలని సిఫార్సు చేయబడింది.
4. వెల్డింగ్ ప్రక్రియ కోసం జాగ్రత్తలు.
1) ఉత్పత్తిని వెల్డింగ్ చేయడానికి ముందు ఉత్పత్తి ప్యాడ్‌ను చేతులతో తాకవద్దు, ఎందుకంటే ఇది ఉత్పత్తి యొక్క పేలవమైన వెల్డింగ్కు దారితీయవచ్చు.
2) టంకము టిన్ పేస్ట్ ప్రింటింగ్ మొత్తం స్థిరంగా లేకపోతే లేదా ప్యాడ్ ఆక్సీకరణం యొక్క ఒక వైపు, ప్యాడ్ టిన్ వేగం యొక్క రెండు వైపులా వెల్డింగ్కు దారితీయవచ్చు, ఫలితంగా ఉత్పత్తి వెల్డింగ్ ప్రక్రియ "స్టాండ్‌స్టోన్" ప్రభావాన్ని ఉత్పత్తి చేస్తుంది, మరియు వెల్డింగ్ ప్రాంతం నుండి తప్పించుకోవడానికి వెల్డింగ్ తర్వాత కూడా ఉత్పత్తి.
3) లోకల్ ప్యాడ్ ఆక్సీకరణ స్థానిక టిన్ వైఫల్యానికి కారణమైతే, సెన్సార్ పనితీరు సరిగా పనిచేయదు.
4) వినియోగదారులు ఉపయోగించిన టిన్ పేస్ట్, అధిక ఉష్ణోగ్రత టిన్ పేస్ట్ వంటి రిఫ్లో వెల్డింగ్ ప్రక్రియ యొక్క సహేతుకమైన సర్దుబాటు, సిఫార్సు చేసిన ఉష్ణోగ్రత సుమారు 260 డిగ్రీల సి వరకు సర్దుబాటు చేయబడుతుంది, తద్వారా టిన్ పేస్ట్ పూర్తిగా కరుగుతుంది, ఉత్పత్తిని నిర్ధారించడానికి మరియు పిసిబి ప్లేట్ వెల్డింగ్ బాగా. (* కస్టమర్ పిసిబి బోర్డు సిల్క్-స్క్రీన్ టిన్ పేస్ట్‌ను పూర్తి చేయాలని సిఫార్సు చేయబడింది, ఎరుపు జిగురును చుక్కల ప్రక్రియను పెంచడానికి సంబంధిత సెన్సార్ మౌంటెడ్ పొజిషన్ సెంటర్, రిఫ్లో వెల్డింగ్ వెల్డింగ్ స్థానం యొక్క ఖచ్చితత్వాన్ని మెరుగుపరుస్తుంది)
5) పదేపదే వెల్డింగ్ లేదా పదేపదే తాపన మరమ్మత్తు చేయవద్దు, లేకుంటే అది సెన్సార్ యొక్క జీవితం మరియు పనితీరును తీవ్రంగా ప్రభావితం చేస్తుంది;
6) సెన్సార్ విండో క్యాప్‌లోని ఆప్టికల్ ఫిల్టర్‌ను శుభ్రపరచడానికి లేదా తుడిచిపెట్టడానికి ఉత్పత్తి వెల్డింగ్కు ముందు మరియు తరువాత తినివేయు రసాయనాలను ఉపయోగించవద్దు (శుభ్రపరచడం లేదా తుడిచివేయడానికి నీటిలేని ఇథనాల్ సిఫార్సు చేయబడింది), ఎందుకంటే ఇది సెన్సార్ విఫలమయ్యే అవకాశం ఉంది.
7) సెన్సార్ ఉత్పత్తి రిఫ్లో వెల్డింగ్ పూర్తి చేసిన తర్వాత, ఫిల్టర్‌ను నొక్కకండి, లేకపోతే అది ఫిల్టర్ మునిగిపోతుంది, పరీక్ష లేదా ఉపయోగం కోసం 2 హెచ్ కంటే ఎక్కువ ఉంచాలి.
8) దయచేసి ఉత్పత్తి వడపోత మరియు దాని వెల్డింగ్ టెర్మినల్స్ను మెటల్ షీట్లు లేదా చేతులతో తాకకుండా ఉండండి.
9) సెన్సార్ తీసుకునేటప్పుడు ఆపరేటర్ యాంటీ స్టాటిక్ బ్రాస్లెట్ ధరించాలి.
10) దయచేసి వెల్డింగ్ మౌంటు కోసం ఉత్పత్తి వెల్డింగ్ అడుగుల యొక్క లక్షణాలను ఖచ్చితంగా పాటించండి, లేకపోతే సెన్సార్ పనిచేయదు.
