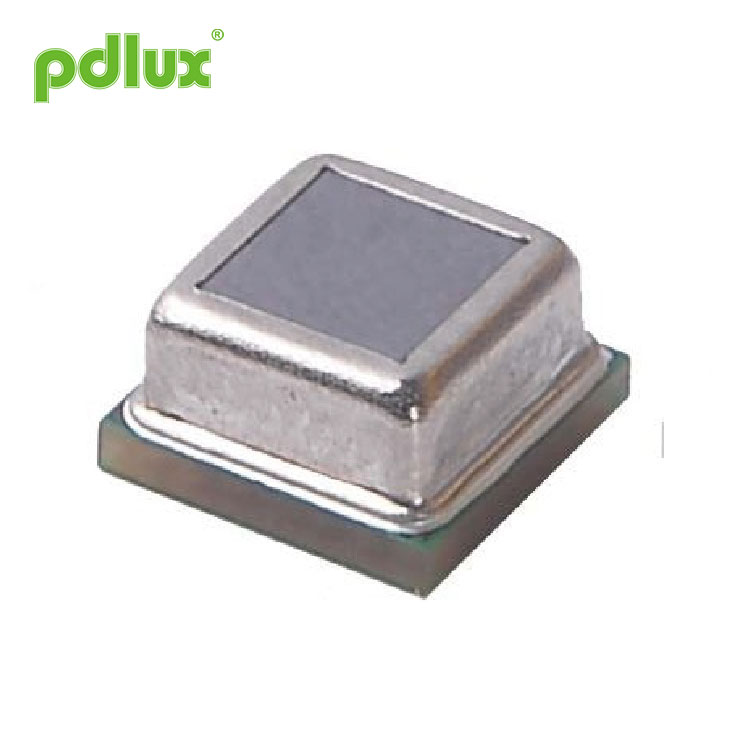

MINI SMD ఫోర్ ఎలిమెంట్ యాంటీ జామింగ్ డిజిటల్ పైరోఎలెక్ట్రిక్ ఇన్ఫ్రారెడ్ సెన్సార్

MINI SMD ఫోర్ ఎలిమెంట్ యాంటీ జామింగ్ డిజిటల్ పైరోఎలెక్ట్రిక్ ఇన్ఫ్రారెడ్ సెన్సార్

Product and recommended pad size diagram of MINI SMD ఫోర్ ఎలిమెంట్ యాంటీ జామింగ్ డిజిటల్ పైరోఎలెక్ట్రిక్ ఇన్ఫ్రారెడ్ సెన్సార్

Basic parameters of MINI SMD ఫోర్ ఎలిమెంట్ యాంటీ జామింగ్ డిజిటల్ పైరోఎలెక్ట్రిక్ ఇన్ఫ్రారెడ్ సెన్సార్
కింది పట్టికలోని రేటింగ్‌లకు మించిన ఏదైనా పరికరానికి శాశ్వత నష్టం కలిగించవచ్చు. రేట్ చేసిన విలువ దగ్గర దీర్ఘకాలిక ఉపయోగం పరికరం యొక్క విశ్వసనీయతను ప్రభావితం చేస్తుంది.

అంతర్గత బ్లాక్ రేఖాచిత్రం

పని పరిస్థితులు (T = 25 ° C, VDD = 3V, పేర్కొనకపోతే)

అవుట్పుట్ ట్రిగ్గర్ మోడ్

ONTIME పిన్ టైమింగ్ సెట్టింగ్
ప్రోబ్ మానవ శరీర కదలిక సంకేతాన్ని గుర్తించినప్పుడు, ఇది REL పిన్‌పై అధిక స్థాయిని ఉత్పత్తి చేస్తుంది. ఈ స్థాయి వ్యవధి ONTIME పిన్‌కు వర్తించే స్థాయిని బట్టి నిర్ణయించబడుతుంది (దిగువ పట్టిక చూడండి). REL హై-లెవల్ పరికరంలో బహుళ ట్రిగ్గర్ సిగ్నల్స్ ఉత్పత్తి చేయబడితే, క్రొత్త ట్రిగ్గర్ సిగ్నల్ కనుగొనబడినంత వరకు, REL సమయం రీసెట్ చేయబడుతుంది, ఆపై సమయం పున ar ప్రారంభించబడుతుంది.

1. వర్కింగ్ కరెంట్ ఎంచుకున్న ప్రతిఘటనకు సంబంధించినది. పెద్ద ప్రతిఘటన, చిన్న పని ప్రవాహం. REL ప్రభావవంతమైన ఆలస్యం కాలంలో R వినియోగించే సగటు కరెంట్: IR â ‰ 75 0.75VDD / R. పనికిరాని ఆలస్యం వ్యవధిలో, R కరెంట్‌ను ఉపయోగించదు. మీకు అధిక విద్యుత్ వినియోగ అవసరాలు ఉంటే మరియు తరచుగా ప్రభావవంతమైన ఆలస్యం సమయ వ్యవధిలో ఉంటే, డిజిటల్ REL టైమింగ్ మోడ్‌ను ఉపయోగించమని సిఫార్సు చేయబడింది.

2. If the digital REL timing mode is adopted, the ONTIME pin is connected to a fixed potential whose maximum value is less than VDD / 2 (in actual use, the resistor divider can be used to adjust the REL timing). The ONTIME input voltage sets the REL output holding time through the only trigger. Refer to the table below for the output delay timing (Time Td) and voltage settings. గమనిక: When using the digital REL timing method, the ONTIME pin voltage must not be higher than VDD / 2, and the timing time can only be selected from one of the 16 times in the table below. If the time in the table below is not suitable, it is recommended to use the analog REL timing method.

సున్నితత్వ సెట్టింగ్‌లు

The voltage input by SENS sets the sensitivity threshold, which is used to detect the strength of the PIR signal input by PIRIN and NPIRIN. When grounded, it is the minimum voltage threshold, and the sensitivity is the highest at this time. Any voltage exceeding VDD / 2 will select the maximum threshold. This threshold is the lowest sensitive setting for PIR signal detection, that is, the sensing distance may be the smallest. It should be pointed out that the sensing distance of the infrared sensor is not linearly related to the SENS input voltage. Its distance is related to the signal-to-noise ratio of the sensor itself, the imaging object distance of the Fresnel lens, the background temperature of the moving human body, the ambient temperature, the ambient humidity, and electromagnetic interference. And other factors form a complex and multiple relationship, that is, the output result cannot be judged by a single index, and the debugging result shall prevail in actual use. The lower the voltage of the SENS pin, the higher the sensitivity, and the longer the sensing distance. There are a total of 32 sensing distances to choose from, and the closest sensing distance can reach centimeter level. In actual use, the resistance divider can be used to adjust the sensitivity.

OEN పిన్ సెట్టింగులు

OEN అనేది REL అవుట్పుట్ కోసం ఎనేబుల్ పిన్. OEN తక్కువ వోల్టేజ్ను ఇన్పుట్ చేసినప్పుడు, REL అవుట్పుట్ ఎల్లప్పుడూ తక్కువగా ఉంటుంది; OEN అధిక వోల్టేజ్‌ను ఇన్పుట్ చేసినప్పుడు, PININ / NPIRIN పిన్ సెన్సార్ ద్వారా ఒక సాధారణ మానవ శరీర ట్రిగ్గర్ సిగ్నల్‌ను గ్రహించినప్పుడు, REL మానవ శరీర ట్రిగ్గర్ సిగ్నల్ లేని వరకు అధిక స్థాయిని ఉత్పత్తి చేస్తుంది మరియు ఇది REL ను దాటిపోతుంది సమయం సమయం తరువాత, REL తక్కువ స్థాయి. సుమారు 2 సెకన్ల షీల్డింగ్ సమయం తరువాత, మానవ శరీర సంకేతాన్ని మళ్ళీ గ్రహించవచ్చు. OEN పిన్ను ఫోటోరేసిస్టర్ లేదా ఫోటోడియోడ్‌తో అనుసంధానించవచ్చు, పగటిపూట పని చేయకపోవడం మరియు రాత్రి పని చేయకపోవడం.

రకంical application circuit
ట్రైయోడ్ అప్లికేషన్ ఉదాహరణ

టంకం రిఫ్లో
సెన్సార్ రిఫ్లో టంకం సూచనలు
రిఫ్లో టంకం చేసినప్పుడు, దయచేసి దిగువ చిత్రంలో చూపిన ఉష్ణోగ్రత వక్రతను అనుసరించండి. దిగువ చిత్రంలో చూపిన రిఫ్లో ఉష్ణోగ్రతను మించిన ఏదైనా ముందుగానే సేల్స్ ఇంజనీర్‌ను సంప్రదించాలి.

ప్యాకేజింగ్

గమనిక: The standard package is 1000 pieces, and the package quantity and size vary slightly according to different models.

గమనిక for welding
పై చిత్రంలో చూపిన ఉష్ణోగ్రత వక్రరేఖ యొక్క గరిష్ట ఉష్ణోగ్రతను మించవద్దు, లేకపోతే అది సెన్సార్ పనితీరు క్షీణతకు కారణం కావచ్చు.
రిఫ్లో టంకం మరియు పునరావృత తాపన మరియు వేరుచేయడం పునరావృతం చేయవద్దు, ఇది సెన్సార్ యొక్క జీవితాన్ని మరియు పనితీరును తీవ్రంగా ప్రభావితం చేస్తుంది మరియు ఉత్పత్తి వారంటీ పరిధిలోకి రాదు.
ఆప్టికల్ ఫిల్టర్ (సంపూర్ణ ఇథనాల్ వాడవచ్చు) శుభ్రం చేయడానికి తినివేయు రసాయనాలను ఉపయోగించవద్దు, ఇది సెన్సార్ పనిచేయకపోవచ్చు లేదా విఫలం కావచ్చు. సెన్సార్ అమర్చిన వెంటనే దాన్ని ఉపయోగించవద్దు, 1 హెచ్ తర్వాత ఉపయోగించమని సిఫార్సు చేయబడింది.
Be careful not to touch the terminals with metal pieces or hands. గమనిక for welding:

ఆపరేటింగ్ పర్యావరణ ఉష్ణోగ్రత (తేమ) పరిధి
＞ Temperature: Working temperature: -30℃～+70℃ (no fog or icing, temperature change may cause sensitivity and distance change) నిల్వ ఉష్ణోగ్రత: -40℃～ +80℃
తేమ: పని తేమ: â ‰ ‰ 85% RH (పొగమంచు లేదా స్తంభింపచేయకూడదు)
నిల్వ తేమ: â ‰ 60% RH
Environment వినియోగ పర్యావరణ ఉష్ణోగ్రత మరియు అనుసరణ పరిధికి సంబంధించి, ఇది సెన్సార్ నిరంతరం పని చేసే ఉష్ణోగ్రత మరియు తేమను సూచిస్తుంది, మన్నిక మరియు పర్యావరణ నిరోధకత కోసం నిరంతర పని హామీ కాదు. అధిక ఉష్ణోగ్రత మరియు అధిక తేమ వాతావరణంలో ఉపయోగించినప్పుడు, సెన్సార్ వృద్ధాప్యాన్ని వేగవంతం చేస్తుంది.

ఇతర పరిశీలనలు
Electric స్థిర విద్యుత్, మెరుపు, మొబైల్ ఫోన్లు, రేడియోలు మరియు అధిక-తీవ్రత కాంతి వంటి ఎలక్ట్రోథర్మల్ శబ్దం కారణంగా దుర్వినియోగం సంభవించవచ్చు.
Wind గాలి మరియు వణుకు వలన కలిగే పనిచేయకుండా ఉండటానికి కస్టమర్ టెర్మినల్ ఉత్పత్తిని గట్టిగా వ్యవస్థాపించాలి.
Strong ఇది బలమైన కంపనం లేదా ప్రభావం తర్వాత దెబ్బతింటుంది మరియు పనిచేయకపోవటానికి కారణమవుతుంది. దయచేసి అధిక బలం కంపనం లేదా ప్రభావాన్ని నివారించండి.
Product ఈ ఉత్పత్తి జలనిరోధిత మరియు ధూళి నిరోధక ఉత్పత్తి కాదు. ఇది వాటర్‌ప్రూఫ్, డస్ట్‌ప్రూఫ్, యాంటీ కండెన్సేషన్ మరియు యాంటీ ఐసింగ్ ఉపయోగించినప్పుడు ఉండాలి.
తినివేయు వాయువు పని వాతావరణంలో అస్థిరమైతే, అది పనిచేయకపోవటానికి కారణమవుతుంది.
