PDLUX PD-S16-V1 మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ 5.8GHz మైక్రోవేవ్ సెన్సార్ + MCU + IR రిసీవర్

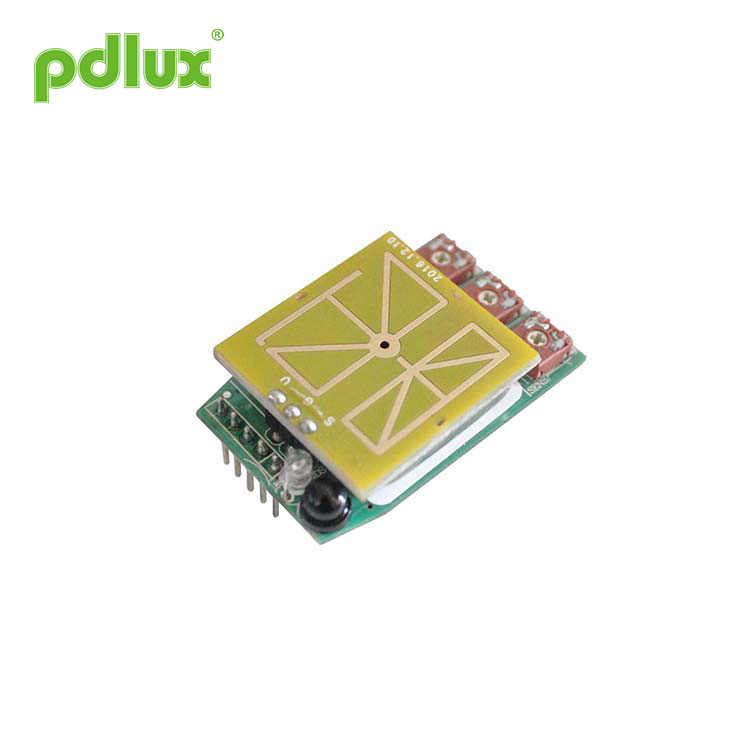

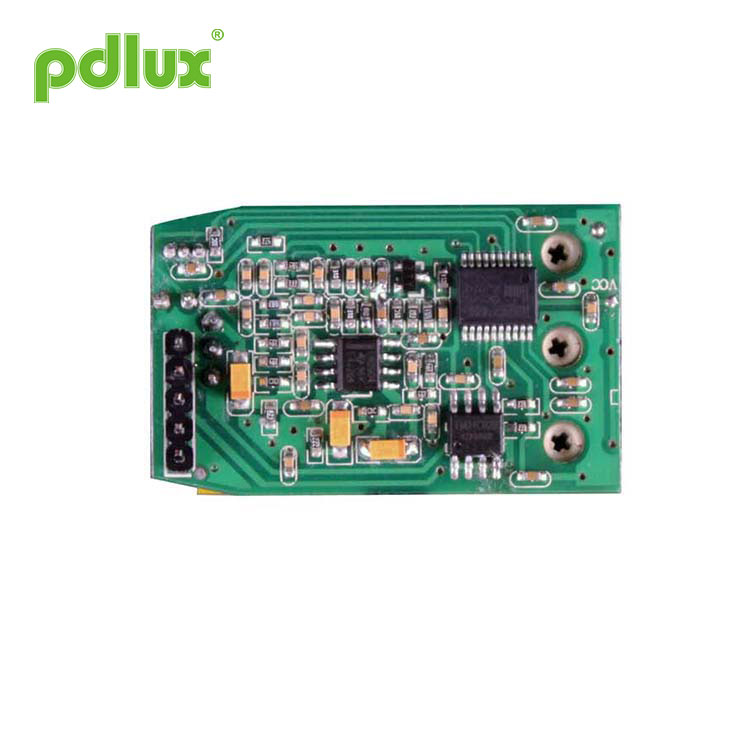

PDLUX PD-S16-V1 మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ 5.8GHz మైక్రోవేవ్ సెన్సార్ + MCU + IR రిసీవర్ 360 డిగ్రీల 5.8GHz మైక్రోవేవ్ సెన్సార్, ఫోటోసెన్సిటివ్ సెన్సార్, సిగ్నల్ యాంప్లిఫైయర్ సర్క్యూట్, MCU మరియు రిమోట్ కంట్రోల్ రిసీవర్ సర్క్యూట్‌లతో కూడిన పూర్తి సెన్సింగ్ ఫ్రంట్ ఎండ్ కంట్రోల్ మాడ్యూల్. . మూడు పొటెన్షియోమీటర్లు గుర్తించే సున్నితత్వం, ఆలస్యం సమయం మరియు ప్రకాశం పరిధిని సర్దుబాటు చేయగలవు. అవుట్పుట్ కంట్రోల్ సిగ్నల్ నేరుగా రిలే సర్క్యూట్, స్విచ్చింగ్ విద్యుత్ సరఫరా యొక్క ప్రారంభ పిన్ మరియు ఇతర నియంత్రణ సర్క్యూట్లను నియంత్రించగలదు. వేర్వేరు వినియోగదారుల ద్వితీయ అభివృద్ధికి మరియు వేర్వేరు నిర్మాణాలతో గుండ్లు యొక్క సంస్థాపనకు ఇది సౌకర్యవంతంగా ఉంటుంది.
మోడల్:PDLUX PD-S16-V1
విచారణ పంపండి
సారాంశం
PDLUX PD-S16-V1 మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ 5.8GHz మైక్రోవేవ్ సెన్సార్ + MCU + IR రిసీవర్ is a complete sensing front-end control module composed of 360-degree 5.8GHz microwave sensor, photosensitive sensor, signal amplifier circuit, MCU and remote control receiver circuit. Three potentiometers can adjust the detection sensitivity, delay time, and illuminance range. The output control signal can directly control the relay circuit, the start pin of the switching power supply, and other control circuits. It is convenient for the secondary development of different users and the installation of shells with different structures.
Specifications of PDLUX PD-S16-V1 మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ 5.8GHz మైక్రోవేవ్ సెన్సార్ + MCU + IR రిసీవర్
|
విద్యుత్ వనరు: DC5V వర్కింగ్ కరెంట్: <30 ఎంఏ మైక్రోవేవ్ సెన్సార్ వర్కింగ్ ఫ్రీక్వెన్సీ: 5.8GHz పని ఉష్ణోగ్రత: -15 ° C ~ + 70. C. సమయ అమరిక: 10sec-20min. (సర్దుబాటు)కాంతి నియంత్రణ: 10-300LUX, అన్ని కాంతి (సర్దుబాటు) |
గుర్తింపు కోణం: 360 ° (పైకప్పు సంస్థాపన), 180 ° (గోడ సంస్థాపన) గుర్తించే పరిధి: 2-10 మీ (రేడి.) (సర్దుబాటు). (పైకప్పు సంస్థాపన) లంబ కదలికను గుర్తించే దూరం:> 20 మీ గుర్తించే వేగం: 0.5 మీ -1.5 మీ / సెస్వరూపం పరిమాణం: 42.6 మిమీ (పొడవు) X 26 మిమీ (వెడల్పు) X 9.4 మిమీ (ఎత్తు) |
సెన్సార్ సమాచారం
Function of PDLUX PD-S16-V1 మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ 5.8GHz మైక్రోవేవ్ సెన్సార్ + MCU + IR రిసీవర్
పిన్ ఫంక్షన్ వివరణ
|
సంఖ్య |
పిన్ పేరు |
ఇన్పుట్ / అవుట్పుట్ |
వివరణ |
|
1 |
NC |
|
కాని |
|
2 |
NC |
|
కాని |
|
3 |
అవుట్పుట్ |
అవుట్పుట్ |
అధిక స్థాయి సిగ్నల్ అవుట్పుట్ 10sec-20min (సర్దుబాటు) |
|
4 |
+ 5 వి |
ఇన్పుట్ |
పవర్ పాజిటివ్ |
|
5 |
GND |
ఇన్పుట్ |
పవర్ నెగటివ్ |

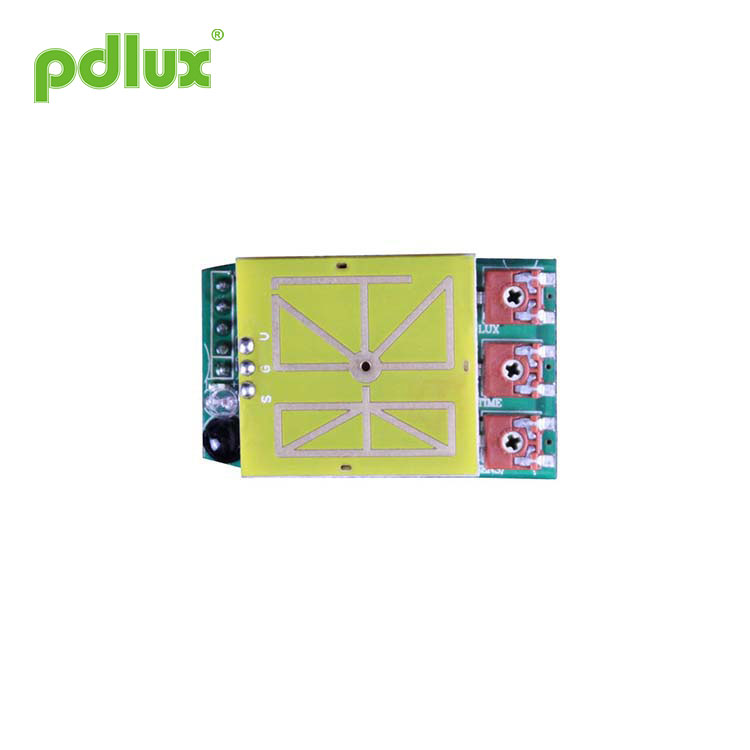

Knob adjustment of PDLUX PD-S16-V1 మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ 5.8GHz మైక్రోవేవ్ సెన్సార్ + MCU + IR రిసీవర్
(1) డిటెక్షన్ రేంజ్ సెట్టింగ్ (సున్నితత్వం)
డిటెక్షన్ పరిధి యొక్క అవసరాలకు అనుగుణంగా వినియోగదారు పొటెన్షియోమీటర్ యొక్క స్థానాన్ని సహేతుకంగా ఎంచుకోవచ్చు.
(2) సమయ అమరిక
వినియోగదారులు వేర్వేరు వినియోగ వాతావరణాలు మరియు విభిన్న ఉత్పత్తి నిర్వచనాల ప్రకారం తగిన ఆలస్యం సమయాన్ని ఎంచుకోవచ్చు.
(3) కాంతి నియంత్రణ అమరిక
పని ప్రకాశం విలువ 10 ~ 300LUX మరియు అన్ని కాంతి పరిధిలో తగిన స్థానాన్ని ఎంచుకోవచ్చు.
