PDLUX PD-V12 24.125GHz ఫేస్ రికగ్నిషన్ ఇంటెలిజెంట్ మొబైల్ సెన్సింగ్ మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ 24G CDM324

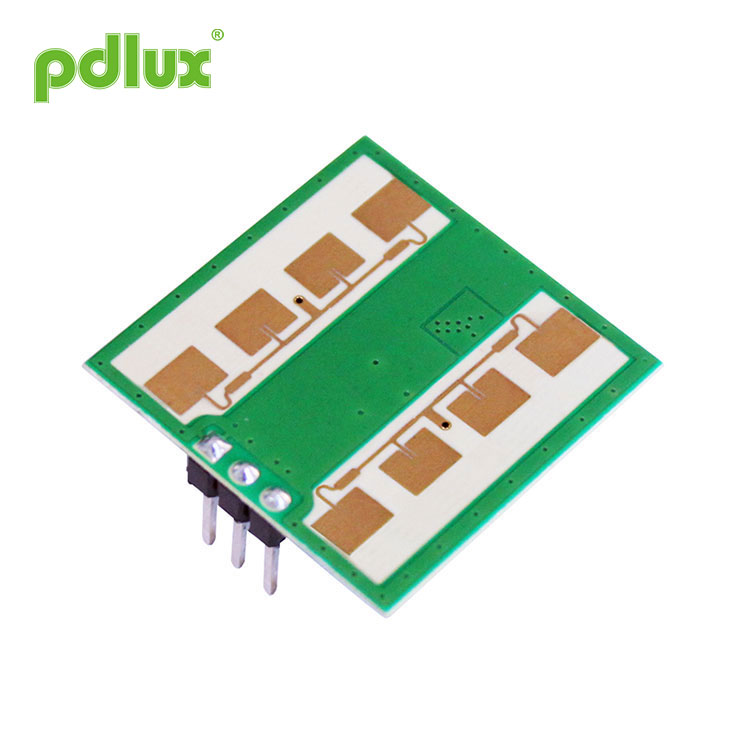

PDLUX PD-V12 24.125GHz ఫేస్ రికగ్నిషన్ ఇంటెలిజెంట్ మొబైల్ సెన్సింగ్ మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ 24G CDM324 అనేది K- బ్యాండ్ బై-స్టాటిక్ డాప్లర్ ట్రాన్స్‌సీవర్ మాడ్యూల్. ఇది అంతర్నిర్మిత రెసోనేటర్ ఓసిలేటర్ (CRO) .ఈ మాడ్యూల్, PD-V12 గోడ మౌంటుకి అనువైన ఫ్లాట్ ప్లేన్ యాంటెన్నాను స్వీకరిస్తుంది. ఇది దాని ముందు సిగ్నల్ స్వీకరించే సామర్థ్యాన్ని మెరుగుపరుస్తుంది మరియు దాని పార్శ్వ అంధ ప్రాంతాన్ని తగ్గిస్తుంది. దీని పనితీరు మార్కెట్‌లోని సెన్సార్ల కంటే మెరుగ్గా ఉంది.
మోడల్:PDLUX PD-V12
విచారణ పంపండి
PDLUX PD-V12 24.125GHz ఫేస్ రికగ్నిషన్ ఇంటెలిజెంట్ మొబైల్ సెన్సింగ్ మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ 24G CDM324
 |
Application of PDLUX PD-V12 24.125GHz ఫేస్ రికగ్నిషన్ ఇంటెలిజెంట్ మొబైల్ సెన్సింగ్ మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ 24G CDM324 ఇంటెలిజెంట్ స్విచ్ â— వాల్-హంగ్ స్విచ్ r చొరబాటుదారుడిని గుర్తించండి PDLUX PD-V12 24.125GHz ఫేస్ రికగ్నిషన్ ఇంటెలిజెంట్ మొబైల్ సెన్సింగ్ మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ 24G CDM324 is a K-Band Bi-Static Doppler transceiver modlue. It’s built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. ఈ మాడ్యూల్ ఆటోమేటిక్ లైటింగ్ స్విచ్‌లలో ఆక్యుపెన్సీ సెన్సార్‌కు అనువైనది. ఇది సీలింగ్ మౌంట్ ఇంట్రూడర్ డిటెక్టర్లకు కూడా ఉపయోగించవచ్చు. EN 300440-V2.1.1ã € EN 62479：2010 ప్రకారం, RED డైరెక్టివ్ -2014 / 53 / EU ఎఫ్‌సిసి పార్ట్ 15.249 ప్రకారం EN 62321 ప్రకారం, ROHS డైరెక్టివ్ - 2011/65 / EU రీచ్ డైరెక్టివ్ ప్రకారం - 1907/2006 / EC |
|
పరామితి |
గమనికలు |
కనిష్ట |
రకం |
గరిష్టంగా |
యూనిట్లు |
|
సరఫరా వోల్టేజ్ |
విసిసి |
3.0 |
5.0 |
5.25 |
V |
|
ప్రస్తుత వినియోగం |
ఐసిసి |
20 |
35 |
38 |
mA |
|
ఆపరేషన్ మోడ్ |
PWM చేత ఆధారితం, ఇది 3-15mA వద్ద పని ప్రవాహాన్ని నియంత్రించగలదు |
||||
|
పల్స్ వెడల్పు |
Tpulse |
10 |
.S |
||
|
నిర్వహణా ఉష్నోగ్రత |
టాప్ |
-30~+85+100（గరిష్టంగా.） |
℃ |
||
|
నిల్వ ఉష్ణోగ్రత |
Tstg |
-10 |
+60 |
℃ |
|
|
స్థిరమైన సమయం |
|
<5 |
Ec సెక |
||
|
ఫ్రీక్వెన్సీ సెట్టింగ్ |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
రేడియేటెడ్ పవర్ (EIRP) |
పౌట్ |
<2.0 |
<2.5 |
<3.0 |
mW |
|
నిల్వ పరిసర తేమ |
45% ~ 65% |
ఆర్‌హెచ్ |
|||
WARNING: The actual detection range of PDLUX PD-V12 24.125GHz ఫేస్ రికగ్నిషన్ ఇంటెలిజెంట్ మొబైల్ సెన్సింగ్ మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ 24G CDM324 is related to the signal amplification gain of the circuit, the overall layout of the PCBA and the threshold of the MCU.
గమనిక 1: రేడియేటెడ్ ఉద్గారాలు FCC మరియు CE నియమాలకు అనుగుణంగా రూపొందించబడ్డాయి.
గమనిక 2: స్వీకరించిన సిగ్నల్ స్ట్రెంత్ (RSS) 70dB యొక్క మొత్తం 1 వేస్ మార్గం నష్టం వద్ద కొలుస్తారు.
గమనిక 3: అనెకోయిక్ చాంబర్ లోపల, అవుట్పుట్ పోర్ట్ వద్ద శబ్దం వోల్టేజ్లను 10Hz నుండి 100Hz వరకు కొలుస్తారు.
గమనిక 4: పల్స్ ఆపరేషన్
