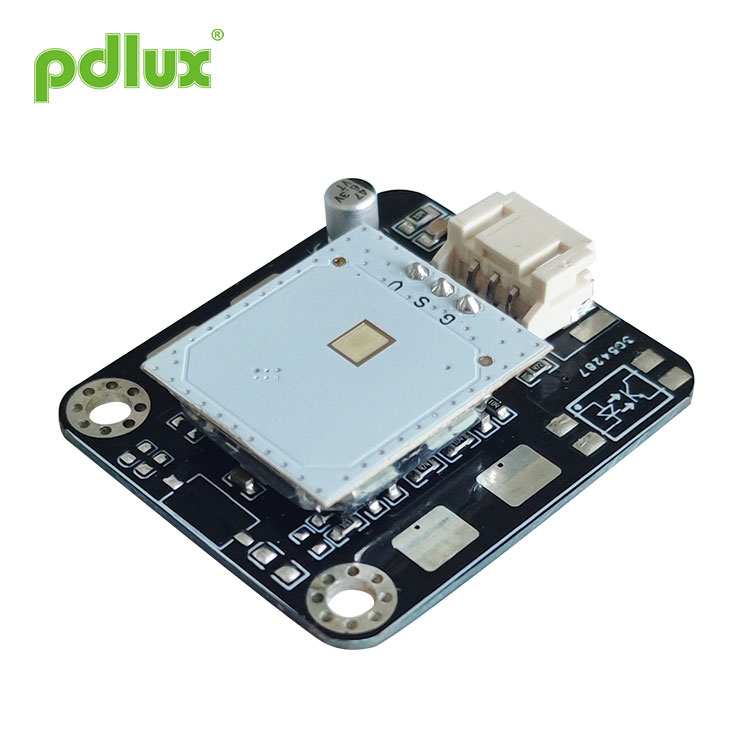

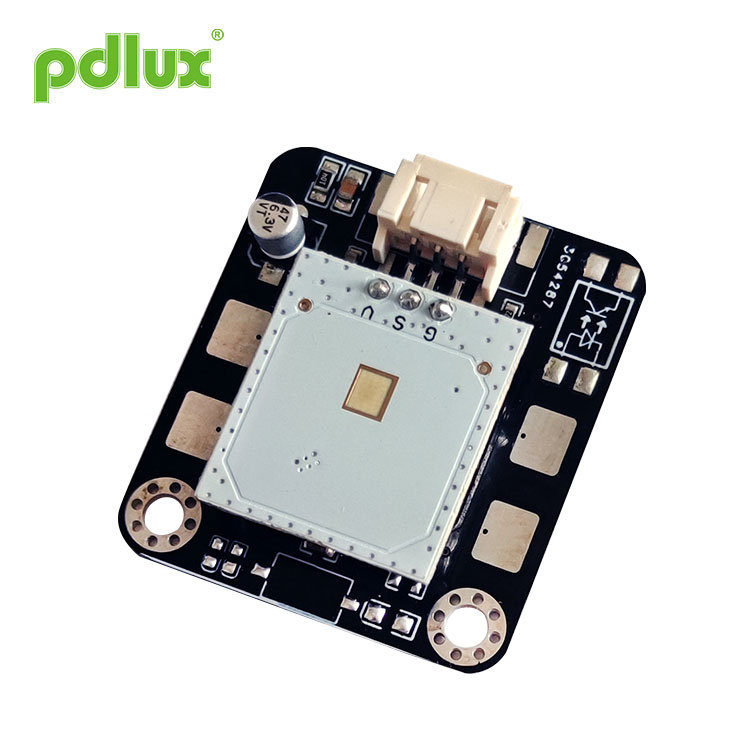

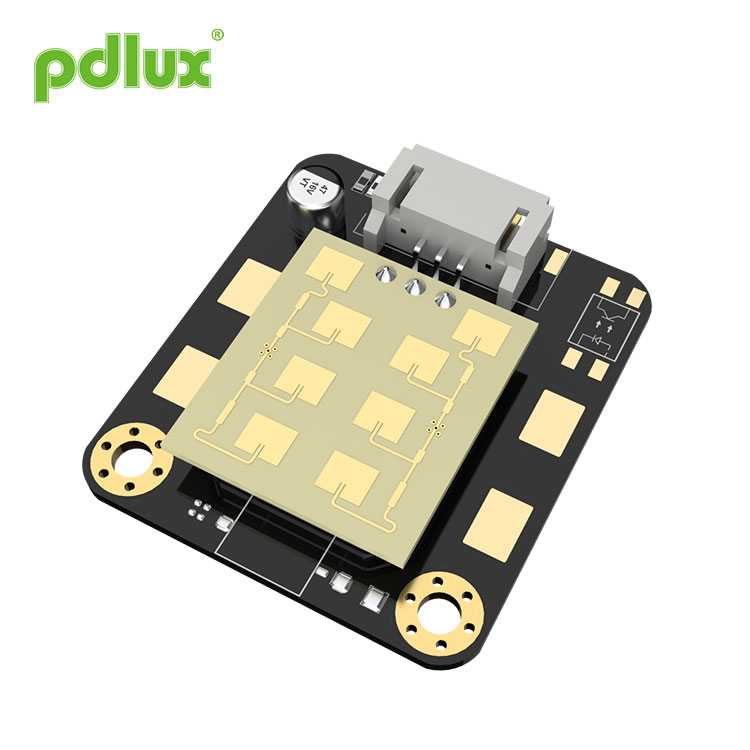

PDLUX PD-V18-M1 మిల్లీమీటర్ వేవ్ సెన్సార్
PDLUX PD-V18-M1 మిల్లీమీటర్ వేవ్ సెన్సార్ అనేది సూపర్ మిల్లీమీటర్ వేవ్ సెన్సార్ మరియు నాన్-కాంటాక్ట్ కంట్రోల్ కోసం రూపొందించబడిన యాంప్లిఫికేషన్ సర్క్యూట్ + MCUతో కూడిన అప్లికేషన్ మాడ్యూల్. క్లోజ్-రేంజ్ వేవ్ సెన్సింగ్ కోసం దీనిని కంట్రోలర్ మాడ్యూల్ అని కూడా పిలుస్తారు. దీని అప్లికేషన్ దృశ్యాలు చాలా విస్తృతమైనవి, మీరు ఎలక్ట్రికల్ పనిని నియంత్రించవచ్చు లేదా 10-30cm యొక్క వివిధ కోణాల్లో మీ చేతి వేవ్‌తో ఆఫ్ చేయవచ్చు మరియు మీరు స్వింగ్‌ల సంఖ్యతో విభిన్న ప్రొడక్షన్‌లను కూడా రూపొందించవచ్చు. ఉదాహరణకు: విద్యుత్ తలుపు తెరవడానికి ఒక స్వింగ్; లైటింగ్ సిస్టమ్‌ను తెరవడానికి రెండు స్వింగ్‌లు. ముఖ్యంగా అంటువ్యాధి యొక్క బాప్టిజం తర్వాత, ప్రజలు పబ్లిక్ కాంటాక్ట్ స్విచ్‌కు హృదయపూర్వక ప్రతిఘటనను కలిగి ఉంటారు. ఈ కారణంగానే మేము వేవ్ సెన్సార్ సిస్టమ్‌ను అభివృద్ధి చేసాము, ఇది సారూప్య విద్యుత్ మరియు ఎలక్ట్రానిక్ ఉత్పత్తులకు కూడా వర్తింపజేయవచ్చు, కాబట్టి మీరు ఊహకు మరింత స్థలాన్ని కలిగి ఉంటారు.
మోడల్:PD-V18-M1
విచారణ పంపండి
PDLUX PD-V18-M1 మిల్లీమీటర్ వేవ్ సెన్సార్
లక్షణాలు:
ఇది నాన్-కాంటాక్ట్ కంట్రోల్ కోసం ప్రత్యేకంగా రూపొందించబడిన అప్లికేషన్ మాడ్యూల్. డిజైన్ ప్రారంభంలో, మేము పూర్తిగా వివిధ ఉత్పత్తులలో ఉత్పత్తుల అప్లికేషన్‌గా పరిగణించబడుతుంది, కాబట్టి మేము ప్రత్యేకంగా మిల్లీమీటర్ వేవ్ మొబైల్ సెన్సార్‌ను రూపొందించాము (24.125GHz) వాల్యూమ్‌ను అల్ట్రా-స్మాల్ సైజులోకి మార్చారు మరియు సిగ్నల్ యాంప్లిఫికేషన్ సర్క్యూట్ మరియు MCU ఒక PCBలో ప్లాన్ చేయబడ్డాయి, ఇది కాంపాక్ట్ మరియు స్థిరంగా ఉండేది. 10-30cm పరిధిలో వర్తించే మాడ్యూల్స్ ఎలక్ట్రికల్ ఉపకరణాలను నియంత్రించగలవు చేతి వేవ్ తో. వినియోగదారులు అవసరమైన విధంగా వివిధ ఉత్పత్తులకు దీన్ని వర్తింపజేయవచ్చు. సెన్సింగ్ దూరాన్ని అనుకూలీకరించవచ్చు కస్టమర్ అవసరాలకు అనుగుణంగా.
సాంకేతిక పారామితులు
|
పరామితి |
గమనికలు |
కనిష్ట |
టైప్ చేయండి |
గరిష్టంగా |
యూనిట్లు |
|
సరఫరా వోల్టేజ్ |
Vcc |
3.0 |
5.0 |
5.2 |
V |
|
ప్రస్తుత వినియోగం |
Icc |
10 |
18 |
20 |
mA |
|
నిర్వహణా ఉష్నోగ్రత |
టాప్ |
-30~+85 |
℃ |
||
|
నిల్వ ఉష్ణోగ్రత |
Tstg |
-10 |
+60 |
℃ |
|
|
ఫ్రీక్వెన్సీ సెట్టింగ్ |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
రేడియేటెడ్ పవర్ (EIRP) |
పొట్టు |
<2.0 |
<2.5 |
<3.0 |
mW |
|
నిల్వ పరిసర తేమ |
45%~65% |
RH |
|||
ఇంటర్ఫేస్ నిర్వచనం
అప్లికేషన్ మాడ్యూల్ యొక్క ఇంటర్ఫేస్ 2.0mmx3pin పిచ్‌తో పిన్ హెడర్.
గమనిక: ఈ మాడ్యూల్ యొక్క స్థిర వోల్టేజ్ 5V, 3Vకి వర్తింపజేస్తే, పనితీరు తేడాలు ఉండవచ్చు
సంస్థాపన
1. పరికరాలకు నష్టం జరగకుండా ఉండటానికి, జాగ్రత్త తీసుకోవాలి. ESD రక్షణ చర్యలు పూర్తిగా తీసుకోవాలి నిల్వ, నిర్వహణ, అసెంబ్లీ మరియు పరీక్ష దశలు. ఈ మాడ్యూల్ యొక్క రాడార్ యాంటెన్నా మరియు పిన్‌లను తాకవద్దు మరియు చేయవద్దు కొలవడానికి మల్టీమీటర్‌తో పిన్‌లను తాకండి.
2. అవుట్‌డోర్‌లో ఇన్స్టాల్ చేయబడిన PD-V18-M1 కోసం, డిటెక్టర్ వర్షం పడుతున్నప్పుడు రెయిన్‌డ్రాప్ సిగ్నల్‌ను గుర్తించగలదు. అంటే రాడార్ వర్షపు రోజున ఆరుబయట ఏర్పాటు చేసిన డిటెక్టర్ వర్షపు చినుకులను గుర్తించగలదు.
ప్రత్యేక రిమైండర్
ఉపయోగించిన మిల్లీమీటర్ వేవ్ సెన్సార్ కారణంగా, మెటల్ పదార్థం సెన్సార్ ముందు ఉపయోగించబడదు, మరియు ఇంజనీరింగ్ ప్లాస్టిక్ హౌసింగ్ యొక్క పదార్థంగా ఉపయోగించాలి. ఎందుకంటే ఇది ఒక చిన్న పవర్ సిగ్నల్ ట్రాన్స్‌సీవర్, కేసింగ్ యొక్క మందం సిగ్నల్ అటెన్యుయేషన్‌లో కూడా కొంత తేడా ఉంటుంది. ఆర్డర్ చేయడానికి ముందు, వినియోగదారు పూర్తిగా ఉపయోగం గురించి వివరించాలి పర్యావరణం మరియు అవసరాలు, మరియు అవసరమైతే, ఇన్స్టాల్ చేయవలసిన ఉత్పత్తులను మాకు అందించవచ్చు మరియు మేము చేయగలము వాటిని టైలర్ చేయండి.
వివిధ ఉత్పత్తులపై ఉపయోగించినప్పుడు ఈ ఉత్పత్తి యొక్క ప్రభావం కొద్దిగా మారుతుంది. దీనితో సంస్కరణను ఆర్డర్ చేయమని వినియోగదారులు అభ్యర్థించవచ్చు సున్నితత్వం ట్రిమ్మింగ్, మరియు ప్రత్యేక అవసరాలు PDLUXతో ముందుగానే వివరించబడతాయి. విభిన్న సెన్సార్లు మరియు సాఫ్ట్‌వేర్ వినియోగదారు యొక్క విభిన్న అవసరాలకు అనుగుణంగా అల్గారిథమ్‌లను ఎంచుకోవచ్చు. ఈ మాడ్యూల్ 3V-5V జోక్యం లేని DC విద్యుత్ సరఫరాపై పనిచేయగలదు.
ఏమి జరగవచ్చు: గుర్తించే పరిధిలో కదిలే వస్తువు లేనప్పుడు, పరీక్షించిన తప్పు ఆపరేషన్ సాధారణంగా a వలన సంభవిస్తుంది జోక్యం యొక్క శక్తివంతమైన మూలం. ఉదాహరణకు, సిరీస్‌లో పవర్ కార్డ్ ద్వారా జోక్యం; ఉదాహరణకు, జోక్యం మొబైల్ ఫోన్ల నుండి; ఉదాహరణకు, వెల్డింగ్ యంత్రాన్ని వెల్డింగ్ చేసేటప్పుడు ఆర్క్ వల్ల కలిగే బలమైన జోక్యం. దయచేసి ఉనికి కోసం పైన పేర్కొన్న జోక్యం మూలాలను ఒకటికి రెండుసార్లు తనిఖీ చేయండి.
పై రిమైండర్‌లను జాగ్రత్తగా చదివి అర్థం చేసుకోవాలని భావిస్తున్నారు.
