X-బ్యాండ్ డాప్లర్ మోషన్ డిటెక్టర్ మైక్రోవేవ్ సెన్సార్ మాడ్యూల్
X-బ్యాండ్ డాప్లర్ మోషన్ డిటెక్టర్ మైక్రోవేవ్ సెన్సార్ మాడ్యూల్ ఒక చిన్న X-బ్యాండ్ మైక్రోవేవ్ ట్రాన్స్సీవర్ డాప్లర్ షిఫ్ట్ దృగ్విషయాన్ని "సెన్స్" మోషన్గా ఉపయోగిస్తుంది. మెటల్ క్యాన్లో ఉంచబడిన యూనిట్, డీఎలెక్ట్రిక్ రెసొనేటర్ స్టెబిలైజ్డ్ ఓసిలేటర్ను కలిగి ఉంటుంది, ఇది స్థిరంగా ఉంటుంది CW లేదా తక్కువ డ్యూటీ సైకిల్ పల్స్ మోడ్లో విస్తృత ఉష్ణోగ్రత పరిధిలో ఆపరేషన్ మరియు సమీకృత మెరుగైన సున్నితత్వం మరియు విశ్వసనీయత కోసం homodyne రిసీవర్. ఈ మాడ్యూల్ కుటుంబం +5v లేదా +3v సరఫరా వోల్టేజ్తో అందుబాటులో ఉంటుంది.
మోడల్:PD-V10-G5
విచారణ పంపండి
X-బ్యాండ్ డాప్లర్ మోషన్ డిటెక్టర్ మైక్రోవేవ్ సెన్సార్ మాడ్యూల్

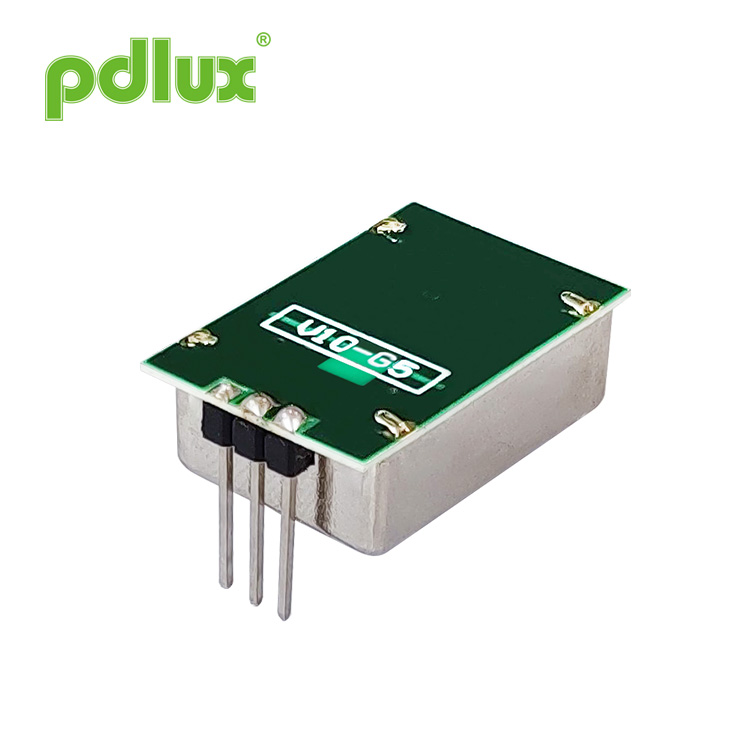

PD-V10-G5 అనేది ట్రాన్స్మిషన్ మరియు రిసెప్షన్ కోసం విండో స్కీమ్ను ఉపయోగించే ఒక సూక్ష్మమైన అత్యంత సున్నితమైన X-బ్యాండ్ మైక్రోవేవ్ ట్రాన్స్సీవర్ మొబైల్ సెన్సార్. ఇది 360-డిగ్రీ డిటెక్షన్, సీలింగ్ డిటెక్షన్ కోసం మోషన్ సెన్సార్, వాల్-మౌంటెడ్ సేఫ్టీ సెన్సార్, లైట్ సెన్సింగ్ స్విచ్, ఆటోమేటిక్ బాడీ సెన్సింగ్ కోసం గ్లాస్ మిర్రర్ మరియు వివిధ రకాల చిన్న-వాల్యూమ్ మైక్రోవేవ్ (రాడార్) మోషన్ డిటెక్షన్ ఉత్పత్తులను కలిగి ఉంది.
ఇది మైక్రోవేవ్ సెన్సార్ యొక్క అప్లికేషన్ నియమాలకు అనుగుణంగా ఉండాలి మరియు షెల్ తప్పనిసరిగా ఇంజనీరింగ్ ప్లాస్టిక్లతో తయారు చేయబడాలి. ఉదాహరణకు, ఇంజినీరింగ్ ప్లాస్టిక్లు, ABS, PC, PS, మొదలైనవి. ఖచ్చితంగా పూర్తిగా మూసివున్న మెటల్ ఎన్క్లోజర్లను ఉపయోగించడాన్ని నిషేధించండి!
వాడుకలో, అవసరానికి అనుగుణంగా శక్తిని అందించడానికి వివిధ పద్ధతులను ఉపయోగించవచ్చు. 1. ప్రత్యక్ష శక్తి సరఫరా. 2. CW లేదా తక్కువ డ్యూటీ సైకిల్ పల్స్ మోడ్ PWM మోడ్లో విద్యుత్ సరఫరా (కరెంట్ని తగ్గించవచ్చు ఆపరేషన్ సమయంలో ఉత్పత్తి చేయబడింది).
PD-V10-G5 అనేది మైక్రోవేవ్ సెన్సార్, దీని ఫలితాలు మరియు పనితీరు తర్వాత సమన్వయం అవసరం సర్క్యూట్లు మరియు అల్గోరిథంలు.
PD-V10-G5 మాడ్యూల్ కుటుంబం మూడు స్పెసిఫికేషన్లలో అందించబడింది: 5V మరియు 3V, అలాగే 3-5V సాధారణ వోల్టేజ్ పరిధి.
ఇది మైక్రోవేవ్ సెన్సార్ యొక్క అప్లికేషన్ నియమాలకు అనుగుణంగా ఉండాలి మరియు షెల్ తప్పనిసరిగా ఇంజనీరింగ్ ప్లాస్టిక్లతో తయారు చేయబడాలి. ఉదాహరణకు, ఇంజినీరింగ్ ప్లాస్టిక్లు, ABS, PC, PS, మొదలైనవి. ఖచ్చితంగా పూర్తిగా మూసివున్న మెటల్ ఎన్క్లోజర్లను ఉపయోగించడాన్ని నిషేధించండి!
వాడుకలో, అవసరానికి అనుగుణంగా శక్తిని అందించడానికి వివిధ పద్ధతులను ఉపయోగించవచ్చు. 1. ప్రత్యక్ష శక్తి సరఫరా. 2. CW లేదా తక్కువ డ్యూటీ సైకిల్ పల్స్ మోడ్ PWM మోడ్లో విద్యుత్ సరఫరా (కరెంట్ని తగ్గించవచ్చు ఆపరేషన్ సమయంలో ఉత్పత్తి చేయబడింది).
PD-V10-G5 అనేది మైక్రోవేవ్ సెన్సార్, దీని ఫలితాలు మరియు పనితీరు తర్వాత సమన్వయం అవసరం సర్క్యూట్లు మరియు అల్గోరిథంలు.
PD-V10-G5 మాడ్యూల్ కుటుంబం మూడు స్పెసిఫికేషన్లలో అందించబడింది: 5V మరియు 3V, అలాగే 3-5V సాధారణ వోల్టేజ్ పరిధి.
ఉత్పత్తుల పరిమాణం
కవరేజ్ నమూనా
పరామితి | గమనికలు | కనిష్ట | టైప్ చేయండి | గరిష్టంగా | యూనిట్లు | |||
సరఫరా వోల్టేజ్ | Vcc | 3.0 | 5.0 | 5.25 | V | |||
తక్కువ వోల్టేజ్ వెర్షన్ | 2.8 | 3.0 | 3.5 | |||||
ప్రస్తుత వినియోగం | lcc | 20 | 35 | 38 | mA | |||
వర్కింగ్ మోడ్ 1 | PWM ద్వారా ఆధారితం, ఇది 3-15mA వద్ద వర్కింగ్ కరెంట్ని నియంత్రించగలదు | టైప్ చేయండి | ||||||
వర్కింగ్ మోడ్ 2 | ప్రామాణిక వోల్టేజ్ మోడ్ | |||||||
పల్స్ వెడల్పు | Tpulse | 10μS (అవసరం మేరకు సర్దుబాటు చేయవచ్చు) | పరిధిలో | |||||
స్థిరమైన సమయం | 5μసె | దగ్గరగా ఉంటుంది | ||||||
నిర్వహణా ఉష్నోగ్రత | టాప్ | -30~+85 | +100 (గరిష్టంగా) | ℃ | ||||
నిల్వ ఉష్ణోగ్రత | Tstg | -10 | +60 | ℃ | ||||
శబ్దం |
|
3.5 | 4.0 | 4.5 | mVrms | |||
ఫ్రీక్వెన్సీ సెట్టింగ్ | f | 24.000 | 24.125 | 24.250 | GHz | |||
రేడియేటెడ్ పవర్ (EIRP) | పొట్టు | <2.0 | <2.5 | <3.0 | mW | |||
నిల్వ పరిసర తేమ |
|
10%~65% | RH |
హెచ్చరిక: వాస్తవ గుర్తింపు పరిధి సర్క్యూట్ యొక్క సిగ్నల్ యాంప్లిఫికేషన్ లాభం, PCBA యొక్క మొత్తం లేఅవుట్ మరియు MCU యొక్క థ్రెషోల్డ్కి సంబంధించినది.
రేడియేషన్ ఉద్గారాల రూపకల్పన FCC మరియు CE నిబంధనలకు అనుగుణంగా ఉంటుంది.
ప్రత్యేక రిమైండర్:
సర్క్యూట్ బోర్డ్ యొక్క మొత్తం మందం 0.52 మిమీ మాత్రమే కావడం వల్ల. పిన్లకు అధిక పార్శ్వ శక్తిని వర్తింపజేయడం వల్ల రాగి రేకు విరిగిపోతుంది. సెన్సార్ పనిచేయకపోవడం.
గమనికలు
సెన్సార్ అవుట్పుట్ యొక్క బలం (గుర్తింపు పరిధి) సిగ్నల్ నుండి నాయిస్ నిష్పత్తిపై ఆధారపడి ఉంటుంది. నామమాత్రపు ఆపరేటింగ్ ఉష్ణోగ్రత కంటే ఎక్కువ లేదా తక్కువ, సెన్సార్ కూడా పని చేయవచ్చు, కానీ పనితీరు తగ్గుతుంది.
రేడియేషన్ ఉద్గారాల రూపకల్పన FCC మరియు CE నిబంధనలకు అనుగుణంగా ఉంటుంది.
ప్రత్యేక రిమైండర్:
సర్క్యూట్ బోర్డ్ యొక్క మొత్తం మందం 0.52 మిమీ మాత్రమే కావడం వల్ల. పిన్లకు అధిక పార్శ్వ శక్తిని వర్తింపజేయడం వల్ల రాగి రేకు విరిగిపోతుంది. సెన్సార్ పనిచేయకపోవడం.
గమనికలు
సెన్సార్ అవుట్పుట్ యొక్క బలం (గుర్తింపు పరిధి) సిగ్నల్ నుండి నాయిస్ నిష్పత్తిపై ఆధారపడి ఉంటుంది. నామమాత్రపు ఆపరేటింగ్ ఉష్ణోగ్రత కంటే ఎక్కువ లేదా తక్కువ, సెన్సార్ కూడా పని చేయవచ్చు, కానీ పనితీరు తగ్గుతుంది.
పరికరాలకు నష్టం జరగకుండా ఉండటానికి, నిర్వహణ సమయంలో జాగ్రత్త వహించాలి. సరైన ఎలెక్ట్రోస్టాటిక్ డిశ్చార్జ్ (ESD) జాగ్రత్తలు నిల్వ, నిర్వహణ, అసెంబ్లీ మరియు పరీక్ష యొక్క అన్ని దశలలో గమనించాలి.
