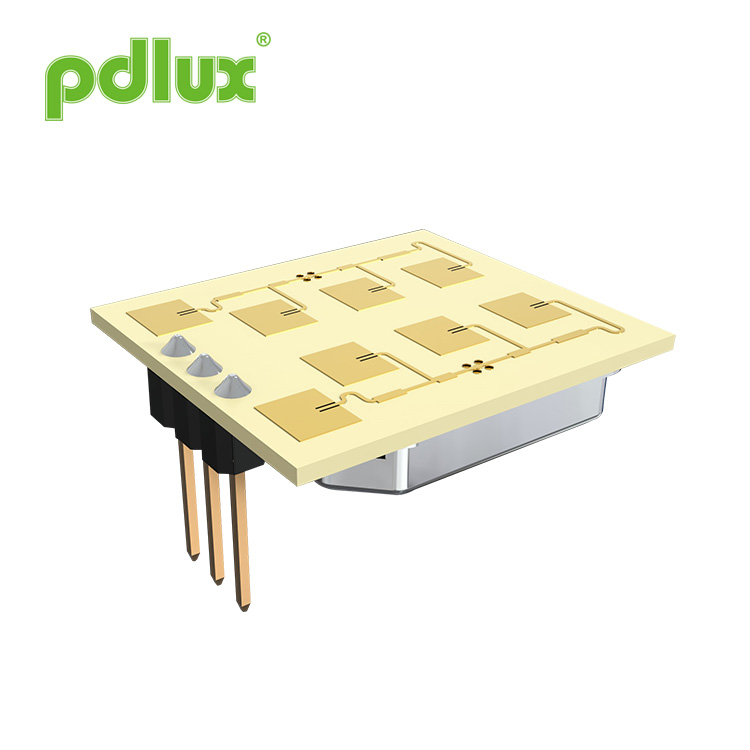

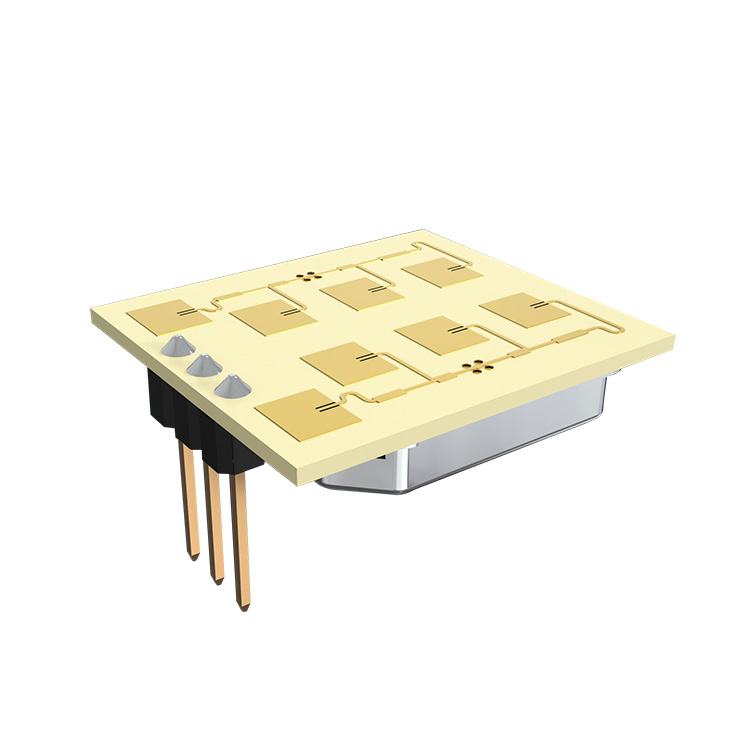

24.125GHz మినియేచర్ మైక్రోవేవ్ రాడార్ సెన్సార్
24.125GHz మినియేచర్ మైక్రోవేవ్ రాడార్ సెన్సార్ అనేది K-బ్యాండ్ బై-స్టాటిక్ డాప్లర్ ట్రాన్స్‌సీవర్ మాడ్లూ .ఇది అంతర్నిర్మిత రెసొనేటర్ ఓసిలేటర్ (CRO).ఈ మాడ్యూల్, V10 ఫ్లాట్ ప్లేన్ యాంటెన్నాను స్వీకరిస్తుంది, ఇది వాల్ మౌంటింగ్‌కు అనుకూలంగా ఉంటుంది. ఇది దాని ముందు సిగ్నల్ స్వీకరించే సామర్థ్యాన్ని మెరుగుపరుస్తుంది మరియు దాని పార్శ్వ అంధ ప్రాంతాన్ని తగ్గిస్తుంది. మార్కెట్లో ఉన్న సెన్సార్ల కంటే దీని పనితీరు మెరుగ్గా ఉంది.
మోడల్:PD-V10
విచారణ పంపండి
24.125GHz మినియేచర్ మైక్రోవేవ్ రాడార్ సెన్సార్
24.125GHz మినియేచర్ మైక్రోవేవ్ రాడార్ సెన్సార్ అనేది K-బ్యాండ్ బై-స్టాటిక్ డాప్లర్ ట్రాన్స్‌సీవర్ మాడ్లూ .ఇది అంతర్నిర్మిత రెసొనేటర్ ఓసిలేటర్ (CRO).ఈ మాడ్యూల్, V10 ఫ్లాట్ ప్లేన్ యాంటెన్నాను స్వీకరిస్తుంది, ఇది వాల్ మౌంటింగ్‌కు అనుకూలంగా ఉంటుంది. ఇది దాని ముందు సిగ్నల్ స్వీకరించే సామర్థ్యాన్ని మెరుగుపరుస్తుంది మరియు దాని పార్శ్వ అంధ ప్రాంతాన్ని తగ్గిస్తుంది. మార్కెట్లో ఉన్న సెన్సార్ల కంటే దీని పనితీరు మెరుగ్గా ఉంది.
ఈ మాడ్యూల్ ఆటోమేటిక్ లైటింగ్ స్విచ్‌లలో ఆక్యుపెన్సీ సెన్సార్‌కు అనువైనది. ఇది సీలింగ్ మౌంట్ ఇంట్రూడర్ డిటెక్టర్‌ల కోసం కూడా ఉపయోగించవచ్చు.
EN 300440-V2.1.1、EN 62479:2010,RED డైరెక్టివ్-2014/53/eu ప్రకారం
FCC పార్ట్ 15.249 ప్రకారం
EN 62321,ROHS డైరెక్టివ్-2011/65/eu ప్రకారం రీచ్ డైరెక్టివ్-1907/2006/ec ప్రకారం
|
24.125GHz మినియేచర్ మైక్రోవేవ్ రాడార్ సెన్సార్ అప్లికేషన్ ● ఇంటెలిజెంట్ స్విచ్ ● వాల్-హంగ్ స్విచ్ ● చొరబాటుదారుని గుర్తించడం ఫీచర్ మరియు ప్రయోజనం ● తక్కువ వైర్‌లెస్ పవర్ అవుట్‌పుట్ ● తక్కువ విద్యుత్ వినియోగం ● నాన్-కాంటాక్ట్ డిటెక్షన్ ● కంట్రోలర్‌తో కనెక్ట్ చేయడం సులభం ● తక్కువ శబ్దం అవుట్‌పుట్ |
 |
|
పరామితి |
గమనికలు |
కనిష్ట |
టైప్ చేయండి |
గరిష్టంగా |
యూనిట్లు |
|
ఫ్రీక్వెన్సీ సెట్టింగ్ |
1 |
24.050 |
24.125 |
24.250 |
GHz |
|
రేడియేటెడ్ పవర్ (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
|
సమయం స్థిరపడుతోంది |
|
5 |
10 |
20 |
μసె |
|
సిగ్నల్ స్ట్రెంగ్త్ అందుకుంది |
2 |
150 |
200 |
250 |
μVp-p |
|
శబ్దం |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
|
సరఫరా వోల్టేజ్ |
|
4.75 |
5.0 |
5.25 |
VDC |
|
VCO |
|
0.5 |
|
2 |
V |
|
ప్రస్తుత వినియోగం |
|
25 |
35 |
45 |
mA |
|
పల్స్ పునరావృత ఫ్రీక్వెన్సీ |
4 |
1.8 |
2.0 |
3.0 |
KHz |
|
పల్స్ వెడల్పు |
4 |
10 |
20 |
30 |
μసె |
|
నిర్వహణా ఉష్నోగ్రత |
|
-20 |
25 |
60 |
℃ |
|
బరువు |
|
2.5 |
3.5 |
4.0 |
g |
గమనిక1: రేడియేటెడ్ ఉద్గారాలు FCC నియమాలకు అనుగుణంగా రూపొందించబడ్డాయి.
గమనిక2:అందుకున్న సిగ్నల్ స్ట్రెంత్ (RSS) మొత్తం 1 వేస్ పాత్ నష్టం 70dB వద్ద కొలుస్తారు.
గమనిక3: నాయిస్ వోల్టేజ్‌లు 10Hz నుండి 100Hz వరకు అవుట్‌పుట్ పోర్ట్ వద్ద, అనెకోయిక్ చాంబర్ లోపల కొలుస్తారు.
గమనిక 4: పల్స్ ఆపరేషన్
