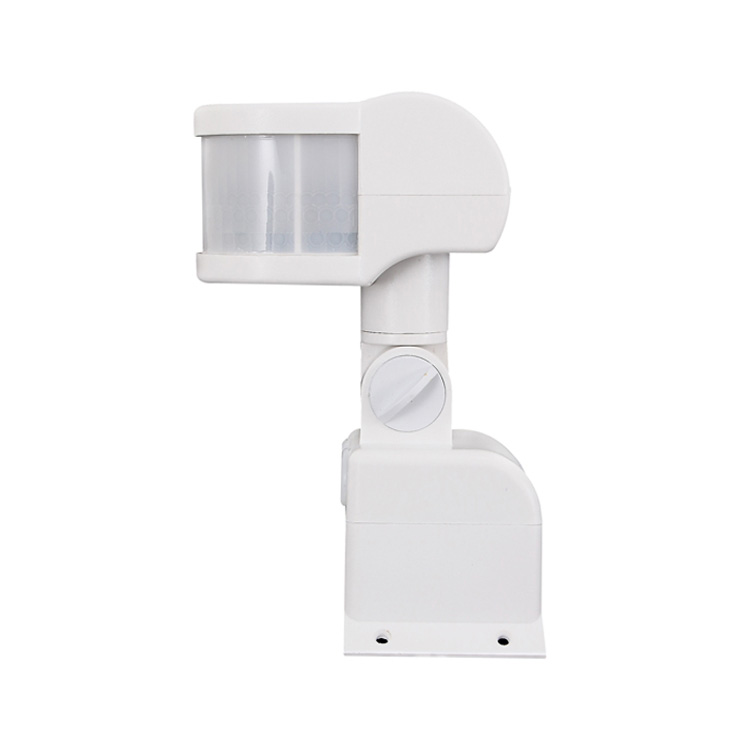

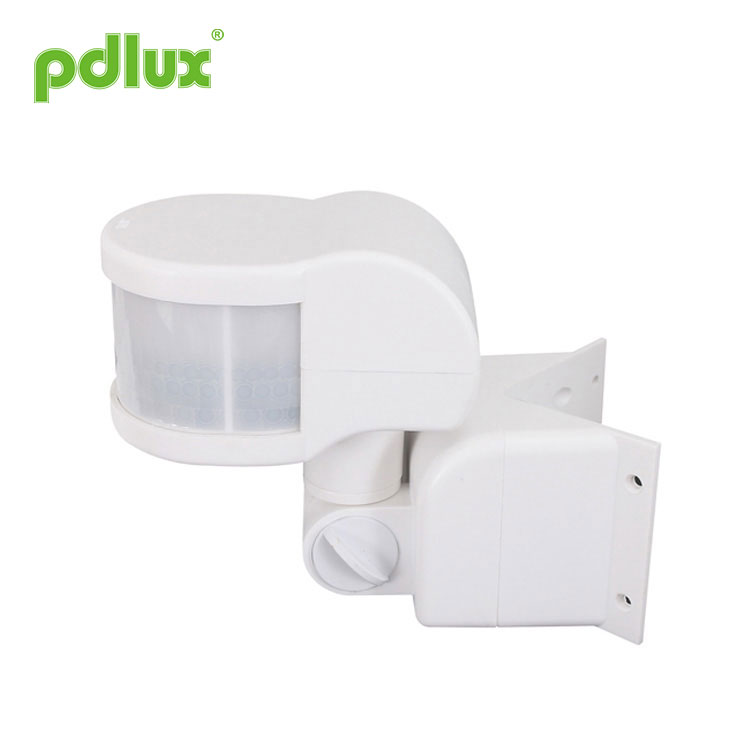

270 డిగ్రీ ఇన్‌ఫ్రారెడ్ మోషన్ సెన్సార్

ప్రొఫెషనల్ తయారీగా, మేము మీకు 270 డిగ్రీ ఇన్‌ఫ్రారెడ్ మోషన్ సెన్సార్‌ని అందించాలనుకుంటున్నాము. మరియు మేము మీకు ఉత్తమమైన అమ్మకాల తర్వాత సేవ మరియు సకాలంలో డెలివరీని అందిస్తాము.

మోడల్:PD-PIR127

విచారణ పంపండి

ఇన్‌ఫ్రారెడ్ సెన్సార్ PD-PIR127 సూచన

సారాంశం
ఈ ఉత్పత్తి కొత్త శక్తి-పొదుపు లైటింగ్ స్విచ్, ఇది రెండు హై సెన్సిటివిటీ డిటెక్టర్లు, ఇంటిగ్రేటెడ్ సర్క్యూట్ మరియు SMT టెక్నాలజీని స్వీకరించింది. ఇది ఆటోమేటిజం, సౌలభ్యం, భద్రత, శక్తి పొదుపు మొదలైన విధులను సేకరిస్తుంది. విస్తృత గుర్తింపు అనేది కుడి మరియు ఎడమ సేవల ఫీల్డ్‌తో కూడి ఉంటుంది, ఇది డిటెక్షన్ ఫీల్డ్‌లోకి ప్రవేశించినప్పుడు లోడ్‌ను ప్రారంభించడానికి సిగ్నల్ కంట్రోల్ సోర్స్‌గా మానవ పరారుణ కిరణాలను ఉపయోగిస్తుంది. సెన్సార్లు పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించగలవు. ఇది పవర్ షో మరియు డిటెక్షన్ షో ఫంక్షన్‌తో ఇన్‌స్టాల్ చేయడానికి విస్తృతంగా మరియు సులభంగా ఉపయోగించబడుతుంది.

స్పెసిఫికేషన్‌లు

శక్తి మూలం: 100-130V/AC
220-240V/AC పవర్ ఫ్రీక్వెన్సీ: 50/60Hz
రేట్ చేయబడిన లోడ్: 1200W Max.tungsten(220-240V/AC)
300W గరిష్ట ఫ్లోరోసెంట్(220-240V/AC)
800W Max.tungsten(100-130V/AC)
200W గరిష్ట ఫ్లోరోసెంట్(100-130V/AC)
గుర్తింపు పరిధి: గరిష్టంగా 11మీ.(24℃)
గుర్తింపు కోణం: 270°

సమయ సెట్టింగ్: నిమి:8సెక±3సె
గరిష్టం:7నిమి±2నిమి(సర్దుబాటు)
కాంతి నియంత్రణ:<3LUX~సూర్యకాంతి (సర్దుబాటు)
ఇన్‌స్టాలేషన్ ఎత్తు:1.8మీ ~ 2.5మీ
విద్యుత్ వినియోగం: 0.45W(పని) 0.1W(స్టాటిక్)
డిటెక్షన్ కదిలే వేగం:0.6~1.5మీ/సె
పని ఉష్ణోగ్రత:-10~+40℃
సాపేక్ష ఆర్ద్రత:<93%RH

సెన్సార్ సమాచారం

ఫంక్షన్
గుర్తింపు పరిధిని సర్దుబాటు చేయవచ్చు: మీరు స్విచ్‌ని నొక్కితే గుర్తింపు పరిధి సమీపంలో ఉంటుంది, లేకుంటే అది చాలా దూరంలో ఉంటుంది;

పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించగలదు: PD-PIR127 యొక్క పని చేసే పరిసర కాంతిని మీరు సూర్యరశ్మికి (అతిపెద్ద) మార్చినప్పుడు, అది పగలు మరియు రాత్రి పని చేయగలదు, అయితే ఇది 3LUX కంటే తక్కువ పరిస్థితుల్లో మాత్రమే పని చేయగలదు. మీరు దానిని చంద్రునిగా మార్చండి (అతి చిన్నది). దయచేసి సర్దుబాటు గురించి పరీక్షా విధానాన్ని చూడండి.

పవర్ మరియు డిటెక్షన్ ఇండికేషన్: ఇండికేటర్ ల్యాంప్ పవర్ ఆన్ చేసిన తర్వాత ప్రతి 4సెకన్లకు ఒకసారి ఫ్లాష్ చేస్తుంది, ఇండక్షన్ సిగ్నల్స్ అందుకున్న తర్వాత ప్రతి 1సెకనుకు 2 సార్లు ఫ్లాష్ చేయగలదు. కనుక ఇది డిటెక్టర్ మరియు పవర్ సాధారణంగా ఉంటే చూపిస్తుంది;

సమయ సెట్టింగ్ నిరంతరం జోడించబడింది: ఇది మొదటి తర్వాత రెండవ ఇండక్షన్ సిగ్నల్‌లను స్వీకరించినప్పుడు, అది మొదటి సారి సెట్టింగ్ ఆధారంగా మిగిలిన సమయాన్ని మరోసారి గణించాలి;

సమయ సెట్టింగ్ సర్దుబాటు: పని సమయ సెట్టింగ్ కస్టమర్ కోరిక ప్రకారం సర్దుబాటు చేయబడుతుంది, కనిష్ట సమయం 8సెక± 3సెకన్లు, గరిష్టంగా 7నిమి±2నిమి;

లాకింగ్ ఫంక్షన్: పని చేస్తున్నప్పుడు, పవర్ 2 సెకన్లు ఆపివేయబడి ఆపై ఆన్ చేసినప్పుడు సెన్సార్ లోడ్ లైటింగ్‌ను ఉంచుతుంది. మరియు 4 సెకన్ల పాటు పవర్‌ను ఆపివేసి, ఆపై ఆన్ చేస్తే, సెన్సార్ ఆటోమేషన్‌ను పునఃప్రారంభిస్తుంది.

ఇన్‌స్టాలేషన్ (రేఖాచిత్రం1 లాగా)
Δ పవర్ స్విచ్ ఆఫ్;
Δ బేస్-లిడ్‌పై స్క్రూను బిగించి, వైరింగ్ హోల్‌పై లాగండి, పవర్‌ను కనెక్ట్ చేయండి మరియు బేస్-లిడ్‌లోకి వైర్‌ను లోడ్ చేయండి;
Δ ఎంచుకున్న ఇన్‌స్టాలేషన్ స్థానంపై డైలబిలిటీ స్క్రూతో బేస్-లిడ్‌ను పరిష్కరించండి;
Δ సూచిక రేఖాచిత్రం ప్రకారం సెన్సార్‌లోని కనెక్షన్ లైన్ కాలమ్‌లోకి పవర్ మరియు లోడ్ వైర్‌ను కనెక్ట్ చేయండి;
Δ బేస్-లిడ్‌పై సెన్సార్‌ను పరిష్కరించండి, స్క్రూను బిగించండి, ఆపై మీరు దానిని పరీక్షించడానికి విద్యుదీకరించవచ్చు;

పరీక్ష
●లైట్ కంట్రోల్ నాబ్‌ను గరిష్ట యాంటీ క్లాక్‌వైజ్ (LUX)కి మార్చండి; సమయ నాబ్‌ను కనిష్ట సవ్యదిశలో మార్చండి.

●పవర్‌ని ఆన్ చేయండి, నియంత్రిత లోడ్ పని చేయకూడదు మరియు సూచిక దీపం ప్రతి 4 సెకన్లకు 1 సారి ఫ్లాష్ అవుతుంది; లోడ్ 5~10సెకన్లలో పని చేస్తుంది మరియు సూచిక దీపం ప్రతి 1 సెకనుకు 2 సార్లు ఫ్లాష్ అవుతుంది. ఉంటే ఉన్నాయి
ఇండక్షన్ సిగ్నల్స్ లేవు, లోడ్ 5~30సెకన్లలో పని చేయడం ఆపివేయాలి, ఇండికేటర్ ల్యాంప్ ప్రతి 4సెకన్లకు 1 సారి మెరుస్తూ ఉండాలి;

●మొదటిది ముగిసిన తర్వాత, 5-10సెకన్ల తర్వాత మళ్లీ అర్థం చేసుకోండి, లోడ్ పని చేయాలి మరియు సూచిక దీపం ప్రతి 1సెకనుకు 2 సార్లు ఫ్లాష్ అవుతుంది, లోడ్ 5-15సెకన్లలో పని చేయడం ఆగిపోతుంది;

●LUX నాబ్‌ను కనిష్ట వ్యతిరేక సవ్యదిశలో మార్చండి. మీరు దీన్ని 3LUX కంటే ఎక్కువ పరిసర కాంతిలో పరీక్షిస్తే, లోడ్ ఆగిపోయిన తర్వాత సెన్సార్ లోడ్ పని చేయదు; మీరు డిటెక్టర్ విండోను అపారదర్శకంగా కవర్ చేస్తే
వస్తువులు (టవల్ మొదలైనవి), లోడ్ పని చేయాలి. ఇండక్షన్ సిగ్నల్స్ లేని పరిస్థితిలో, 5-15 సెకన్లలోపు లోడ్ ఆగిపోవడం సాధారణం.

●శ్రద్ధ: మొదటి ఇండక్షన్ మరియు లోడ్ పని చేయడం ఆపివేసిన తర్వాత రెండవ ఇండక్షన్ తప్పనిసరిగా 5సెకన్లలో ఉండాలి, కానీ లోడ్ పని చేయడం ఆగిపోనప్పుడు, నిరంతరం అనుభూతి చెందడానికి విరామం అవసరం లేదు.

గమనిక
ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన మానవుడు దీన్ని వ్యవస్థాపించవచ్చు;
అశాంతి వస్తువులు సంస్థాపన ఆధారం-ముఖంగా పరిగణించబడవు;
గుర్తింపు విండో ముందు గుర్తింపును ప్రభావితం చేసే అడ్డంకులు లేదా అశాంతి వస్తువులు లేవు;
ఉష్ణోగ్రత మార్పు జోన్‌ల దగ్గర దీన్ని ఇన్‌స్టాల్ చేయడం మానుకోండి, ఉదాహరణకు: ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైనవి;
మీరు ఇన్‌స్టాలేషన్ తర్వాత అడ్డంకిని కనుగొంటే, దయచేసి మీ భద్రత కోసం కేసును తెరవకండి.

కొన్ని సమస్యలు మరియు పరిష్కార మార్గం
1. లోడ్ పని చేయదు:
a. శక్తి మరియు లోడ్ తనిఖీ;
బి. సూచిక దీపం ప్రతి 4 సెకన్లకు 1 సారి ఫ్లాష్ అయితే;
సి. లోడ్ మంచిగా ఉంటే;
డి. సూచిక దీపం సెన్స్ తర్వాత ఫ్లాష్ చేయడానికి త్వరితంగా ఉంటే;
ఇ. దయచేసి మీరు సెట్ చేసిన వర్కింగ్ లైట్ యాంబియంట్ లైట్‌కి అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.

2. సున్నితత్వం తక్కువగా ఉంది:
a. దయచేసి సంకేతాలను స్వీకరించడానికి డిటెక్షన్ విండో ముందు ఏదైనా అవరోధం ఉందో లేదో తనిఖీ చేయండి;
బి. దయచేసి పరిసర ఉష్ణోగ్రతను తనిఖీ చేయండి;
సి. సిగ్నల్ సోర్స్ గుర్తింపు ఫీల్డ్‌లలో ఉందో లేదో దయచేసి తనిఖీ చేయండి;
డి. దయచేసి ఇన్‌స్టాలేషన్ ఎత్తును తనిఖీ చేయండి;
ఇ. కదిలే ధోరణి సరైనది అయితే.

3. సెన్సార్ స్వయంచాలకంగా లోడ్‌ను ఆపివేయదు:
a. డిటెక్షన్ ఫీల్డ్‌లో నిరంతర సిగ్నల్ ఉంటే;
బి. సమయ సెట్టింగ్ చాలా పొడవుగా సెట్ చేయబడితే;
సి. శక్తి అవసరమైన సూచనలకు అనుగుణంగా ఉంటే;
డి. సెన్సార్ దగ్గర ఉష్ణోగ్రత మారితే, (ఎయిర్ కండీషనర్, సెంట్రల్ హీటింగ్ మొదలైనవి);
ఇ. ఇది లాకింగ్ పరిస్థితుల్లో ఉంటే దాన్ని తనిఖీ చేయండి.

● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్‌ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.

మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. రూపకల్పన చేసేటప్పుడు, మేము అనవసరమైన డిజైన్‌లకు శ్రద్ధ చూపాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను స్వీకరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
