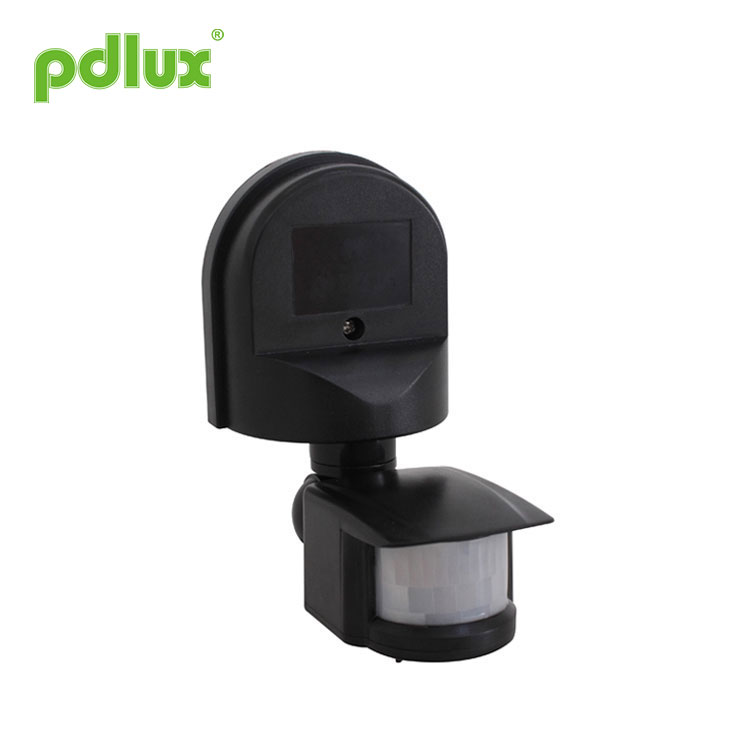

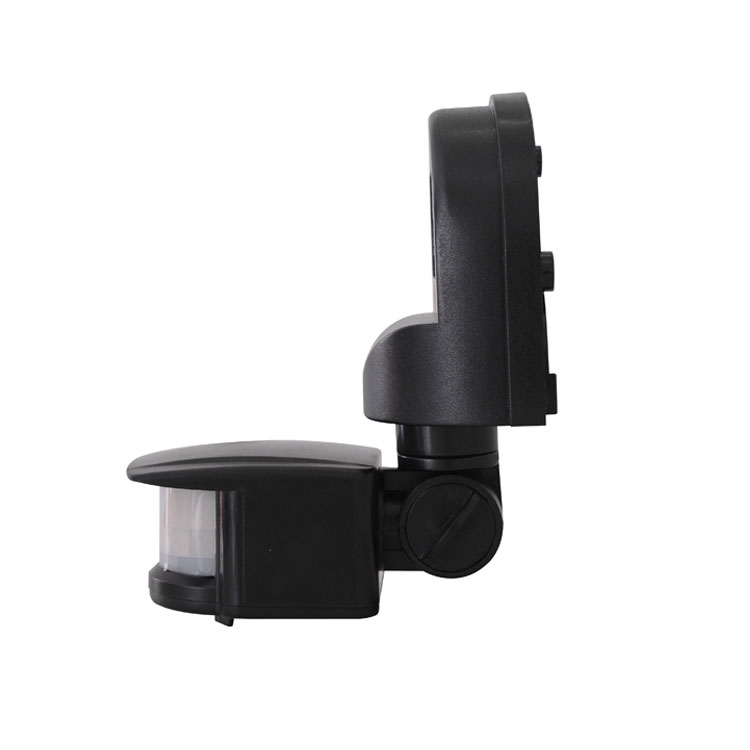

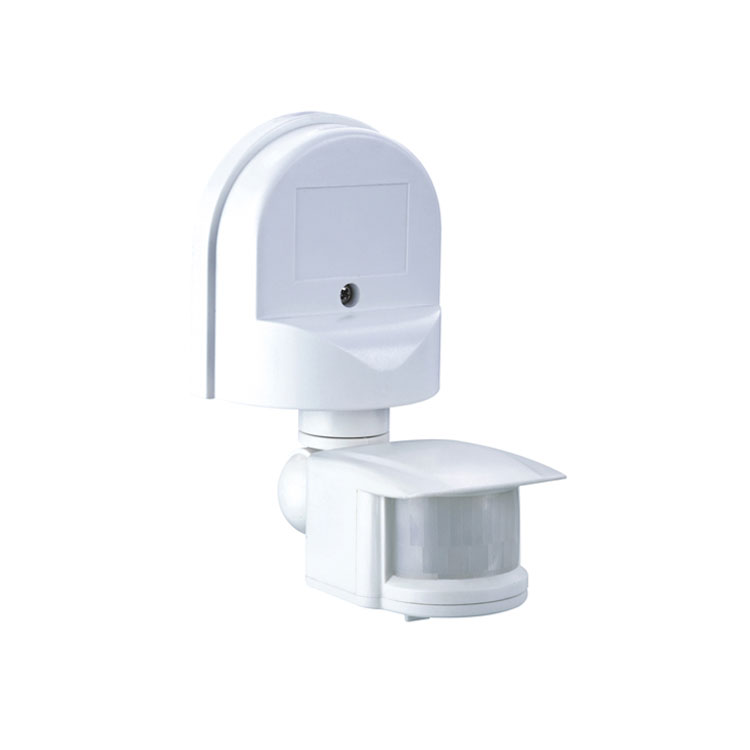

ఆటోమేటిక్ లైటింగ్ మూవ్‌మెంట్ డిటెక్టర్ స్విచ్

మా నుండి ఆటోమేటిక్ లైటింగ్ మూవ్‌మెంట్ డిటెక్టర్ స్విచ్‌ని కొనుగోలు చేయడానికి స్వాగతం. కస్టమర్‌ల నుండి వచ్చే ప్రతి అభ్యర్థనకు 24 గంటల్లో ప్రత్యుత్తరం ఇవ్వబడుతుంది.

మోడల్:PD-PIR107-Z

విచారణ పంపండి

PD-PIR107-Z ఇన్‌ఫ్రారెడ్ మోషన్ సెన్సార్ ఇన్‌స్ట్రక్షన్

సారాంశం
ఈ ఆటోమేటిక్ లైటింగ్ మూవ్‌మెంట్ డిటెక్టర్ స్విచ్ అనేది అధునాతన డిజిటల్‌గా నియంత్రిత ఇన్‌ఫ్రారెడ్ పైరోఎలెక్ట్రిక్ ఇంటెలిజెంట్ సెన్సార్ ఉత్పత్తి. ఇది స్విచ్ సమాచారాన్ని ఖచ్చితంగా లెక్కించడానికి MCUని ఉపయోగిస్తుంది మరియు సైన్ వేవ్ యొక్క జీరో పాయింట్ వద్ద ఆన్ చేయాల్సిన రిలేను ఖచ్చితంగా నియంత్రిస్తుంది, తద్వారా ప్రతి లోడ్ ఆన్ చేయబడింది. సైన్ వేవ్ యొక్క జీరో పాయింట్ వద్ద, సైన్ వేవ్ హై వోల్టేజ్ ఆన్ చేయబడినప్పుడు సాంప్రదాయిక నియంత్రణ మోడ్ వల్ల కలిగే ఇన్‌రష్ కరెంట్ సమస్య నివారించబడుతుంది, ముఖ్యంగా అధిక సామర్థ్యం గల కెపాసిటర్ ద్వారా ఉత్పత్తి చేయబడిన పెద్ద కరెంట్ డ్యామేజ్ రిలే. లోడ్ కింద వోల్టేజ్. కరెంట్ ఎలక్ట్రికల్ లోడ్ల వైవిధ్యం కారణంగా, ముఖ్యంగా LED దీపాలు, శక్తి-పొదుపు దీపాలు మరియు ఫ్లోరోసెంట్ దీపాలు అన్ని వేర్వేరు కెపాసిటెన్స్‌తో కెపాసిటర్లను కలిగి ఉంటాయి. ఇది రిలేలకు విపత్తు. కొన్నిసార్లు 50W LED దీపం 80 నుండి 120A వరకు ఉప్పెన ప్రవాహాలను ఉత్పత్తి చేస్తుంది. 10A సాధారణ రిలే ఇన్‌రష్ కరెంట్‌లో 3 సార్లు మాత్రమే తట్టుకోగలదు మరియు కొన్ని రోజులలో లేదా చాలా సార్లు రిలే విరిగిపోయే అవకాశం ఉంది. అందుకే మార్కెట్‌లోని సాంప్రదాయ సెన్సార్‌కు తక్కువ జీవితం మరియు చిన్న లోడ్ కరెంట్ ఉంటుంది.

ఈ సమస్యను అధిగమించడానికి, సైన్ వేవ్ జీరో పొటెన్షియల్‌లో ఉన్నప్పుడు లోడ్‌ను ఆన్ చేయడానికి ఈ ఉత్పత్తి అధునాతన డిజిటల్ ప్రెసిషన్ గణనను అవలంబిస్తుంది, తద్వారా లోడ్ ఉప్పెన కరెంట్ సమస్యను పరిష్కరిస్తుంది, లోడ్ సామర్థ్యాన్ని బాగా పెంచుతుంది మరియు ఉత్పత్తి యొక్క సేవా జీవితాన్ని పొడిగిస్తుంది. మాస్ ప్రొడక్షన్ సెన్సార్ టెక్నాలజీ యొక్క తాజా నియంత్రణ పద్ధతి ఏదైనా లోడ్‌ను సులభంగా నియంత్రించగలదు. ఇది మధ్యస్థ మరియు అధిక-ముగింపు ఉత్పత్తి. సాంప్రదాయ వెర్షన్‌తో పోలిస్తే ఖర్చు పెరిగినప్పటికీ, ఉత్పత్తి యొక్క విశ్వసనీయత మరియు జీవితకాలం బాగా పెరిగింది. ఈ ఉత్పత్తి మనశ్శాంతిని ఎంచుకోవడం మరియు భద్రతను ఎంచుకోవడంతో సమానం.

ఈ ఉత్పత్తి స్విచ్చింగ్ పవర్ సప్లై వెర్షన్ మరియు కెపాసిటర్ స్టెప్-డౌన్ వెర్షన్‌ను కలిగి ఉంది. స్విచ్చింగ్ పవర్ సప్లై వెర్షన్ 100V-277V వరకు పనిచేసే వోల్టేజ్ మరియు స్టాండ్‌బై పవర్ వినియోగం <0.5W. సూత్రప్రాయంగా, కెపాసిటివ్ స్టెప్-డౌన్ వెర్షన్ ఒకే వోల్టేజీని మాత్రమే కలిగి ఉంటుంది మరియు స్టాండ్‌బై పవర్ వినియోగం >0.7W. ఉత్పత్తిని ఎన్నుకునేటప్పుడు మీరు దానిని పరిగణించాలి.

స్పెసిఫికేషన్లు

శక్తి మూలం: 220-240V/AC 50Hz/60Hz
100-130V/AC 50Hz/60Hz
అన్ని లోడ్లు: 1200W (220-240VAC)
800W (100-130VAC)
గుర్తింపు పరిధి: గరిష్టంగా 12మీ. (22℃) (సర్దుబాటు)
గుర్తింపు కోణం: 180°

పని ఉష్ణోగ్రత: -10℃-+40℃
పని తేమ: <93%RH
సమయ సెట్టింగ్: 10సె-12నిమి (సర్దుబాటు)
కాంతి నియంత్రణ: ＜10LUX-2000LUX (సర్దుబాటు)
గుర్తింపు చలన వేగం: 0.6-1.5m/s
సంస్థాపన ఎత్తు: 1.8m-2.5m

ఫంక్షన్
LUX సర్దుబాటు:
LUX పర్యావరణం యొక్క ప్రకాశాన్ని సూచిస్తుంది. LUX అడ్జస్ట్‌మెంట్ నాబ్‌ను సర్దుబాటు చేయడం వలన మీరు ఇండక్షన్‌లోకి సెన్సార్‌ను పొందాలనుకుంటున్న ప్రకాశం ఎంచుకోవడానికి మిమ్మల్ని అనుమతిస్తుంది. మీకు సరిపోయే అలవాటును ఎంచుకోండి.
20LUX సొల్యూషన్‌లోని కొన్ని ఎంపికలు వెలుగులోకి రావాలి. కొందరు 50LUX యాంబియంట్ ఇల్యూమినేషన్‌ను ఇండక్టివ్ లైటింగ్‌గా ఎంచుకుంటారు మరియు కొందరు LUX అడ్జస్ట్‌మెంట్ నాబ్ గరిష్టంగా సర్దుబాటు చేయబడినంత వరకు, ఏ సమయంలోనైనా ఇండక్టివ్ లైటింగ్‌ని ఎంచుకుంటారు.

సమయ సర్దుబాటు:
సెన్సార్ కాంతిని గ్రహించిన తర్వాత సమయాన్ని సర్దుబాటు చేయడానికి సమయ సర్దుబాటు నాబ్ ఉపయోగించబడుతుంది మరియు వినియోగదారు ఇండక్షన్ తర్వాత ఆలస్యం సమయాన్ని సహేతుకంగా ఎంచుకోవచ్చు.

ఫీచర్
పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించగలదు మరియు పనిని ప్రారంభించే కాంతి-నియంత్రణ సర్దుబాటు చేయబడుతుంది, కనుక ఇది రాత్రిపూట స్వయంచాలకంగా పని చేస్తుంది మరియు పగటిపూట ఆగిపోతుంది.
స్థలానికి అనుగుణంగా సమయ సెట్టింగ్‌ని సర్దుబాటు చేయవచ్చు.
సమయ సెట్టింగ్‌ను స్థలానికి అనుగుణంగా సర్దుబాటు చేయవచ్చు.
కాంతి సమయం స్వయంచాలకంగా జోడించబడుతుంది. ల్యాంప్ లైటింగ్‌లో ఉన్న డిటెక్షన్ ఫీల్డ్‌లలో మానవుడు కదిలినప్పుడు, అది ప్రతిసారీ సిగ్నల్‌ను గుర్తించిన తర్వాత, అది మరోసారి సమయాన్ని గణించగలదు మరియు కాంతి సమయాన్ని స్వయంచాలకంగా ఆలస్యం చేస్తుంది.

సెన్సార్ సమాచారం

సంస్థాపన

1.దయచేసి కనెక్షన్-లైన్ బాక్స్‌లోని స్క్రూను బిగించి, బాక్స్ మూతను తీసివేయండి.
2.కనెక్షన్ ఫిగర్ ప్రకారం సెన్సార్‌తో పవర్ మరియు లోడ్‌ను కనెక్ట్ చేయండి.
3. కింది రేఖాచిత్రం వలె ఎంచుకున్న స్థానంలో సెన్సార్‌ను పరిష్కరించండి.
4. దయచేసి మూత కవర్ మరియు స్క్రూ బిగించి.

పరీక్ష
1. టైమ్ సెట్టింగ్ అడ్జస్ట్‌మెంట్ నాబ్(TIME): వినియోగదారు తన కోరిక ప్రకారం సమయం ఆలస్యాన్ని ఎంచుకోవచ్చు, సాధారణంగా ఇన్‌స్టాల్ చేసేటప్పుడు మరియు కొలిచేటప్పుడు, టైమ్ నాబ్‌ను కనిష్టంగా సర్దుబాటు చేయడం ద్వారా ఇన్‌స్టాలేషన్ సులభం మరియు సౌకర్యవంతంగా ఉంటుంది.
ఇన్‌స్టాల్ చేసిన తర్వాత మీరు 10సెకన్లు మరియు 12నిమిషాల మధ్య లైటింగ్ సమయాన్ని ఎంచుకోవచ్చు. సమయాన్ని సెట్ చేస్తున్నప్పుడు మరియు పరీక్ష సమయాన్ని నిర్ధారిస్తున్నప్పుడు, సెన్సార్ హెడ్‌ను క్రిందికి మార్చండి, సెట్ చేసిన సమయాన్ని సరిగ్గా చేయడానికి దాని ముందు కదిలే సిగ్నల్ ఉండదు.

2. లైట్ అడ్జస్ట్‌మెంట్ నాబ్(LUX): నాబ్‌తో వినియోగదారులు సెన్సార్ స్వయంచాలకంగా ప్రేరేపించే నిర్దిష్ట పరిసర కాంతిని (డే~లైట్) ఎంచుకోవచ్చు. సాధారణంగా 10ux రాత్రి విలువ మరియు 100LUX~2000LUX పగటి విలువ అయి ఉండాలి.

3. కాబట్టి మొదటిదానికి సమయాన్ని సెట్ చేస్తున్నప్పుడు, వినియోగదారు మీ కోరిక మేరకు LUX నాబ్‌ని సర్దుబాటు చేయడానికి పునరావృతం చేయవచ్చు.

4. సున్నితత్వ సర్దుబాటు నాబ్ SENS(డిటెక్షన్ దూరం సర్దుబాటు నాబ్): ఉత్పత్తి యొక్క పొడవైన గుర్తింపు దూరం 12మీ, పరిసర ఉష్ణోగ్రత 22°C ఉన్నప్పుడు ఇది చాలా దూరం. ఉష్ణోగ్రత చాలా ఎక్కువగా ఉంటే, గుర్తించే దూరం తగ్గిపోతుంది. శీతాకాలంలో సున్నితత్వం చాలా ఎక్కువగా ఉంటుంది మరియు వేసవిలో ఇది తక్కువగా ఉంటుంది. వినియోగదారుడు SENS నాబ్‌ను వినియోగ కవరేజీకి అనుగుణంగా సర్దుబాటు చేయవచ్చు, తద్వారా సెన్సార్ ల్యాంప్ అవసరమైన దూరం వరకు స్వయంచాలకంగా ఇండక్ట్ అవుతుంది. .

శ్రద్ధ:ఈ ఉత్పత్తిని ఉపయోగించినప్పుడు, దయచేసి మీకు అవసరమైన సరైన స్థానానికి సున్నితత్వాన్ని సర్దుబాటు చేయండి, తప్పు కదలిక వలన ఉత్పత్తి సాధారణంగా పని చేయదని నివారించడానికి దయచేసి సున్నితత్వాన్ని గరిష్టంగా సర్దుబాటు చేయవద్దు. సున్నితత్వం చాలా ఎక్కువగా ఉన్నందున గాలి ద్వారా తప్పు కదలికను సులభంగా గుర్తించండి ఊదడం ఆకులు & కర్టెన్లు, చిన్న జంతువులు మరియు పవర్ గ్రిడ్ & ఎలక్ట్రికల్ పరికరాల జోక్యం ద్వారా తప్పు కదలిక. ఉత్పత్తిని నడిపించే వారందరూ సాధారణంగా పని చేయరు!
ఉత్పత్తి సాధారణంగా పని చేయనప్పుడు, దయచేసి సున్నితత్వాన్ని తగిన విధంగా తగ్గించడానికి ప్రయత్నించండి, ఆపై దాన్ని పరీక్షించండి.

శ్రద్ధ:పగటిపూట దీనిని పరీక్షించేటప్పుడు, మీరు LUX నాబ్‌ను స్థానానికి సర్దుబాటు చేయాలి, లేకపోతే సెన్సార్ దీపాన్ని ప్రారంభించదు!

ప్రత్యేక శ్రద్ధ
1. వాగ్లింగ్ ఆబ్జెక్ట్‌పై యూనిట్‌ను ఇన్‌స్టాల్ చేయడాన్ని నివారించండి, ఉదాహరణకు చెట్టు, మొదలైనవి. ఎందుకంటే వాగ్లింగ్ సెన్సార్‌ను ఇండక్ట్‌కి దారి తీస్తుంది; తప్పుగా మరియు దీపం ఆన్ చేయండి.
2. సూర్యరశ్మి నేరుగా బహిర్గతమయ్యే యూనిట్‌ను ఇన్‌స్టాల్ చేయడం మానుకోండి.
3. ఎక్కువ వర్షం ఉన్నచోట యూనిట్‌ని ఇన్‌స్టాల్ చేయవద్దు. ఎందుకంటే వర్షం ఎక్కువగా ఉన్న చోట ఇండక్షన్ సెన్సిటివిటీ తగ్గిపోతుంది.
4. పబ్లిక్ రహదారికి ఎదురుగా యూనిట్ చేయవద్దు, ఎందుకంటే పబ్లిక్ రోడ్డుపై కదులుతున్న వ్యక్తి మరియు అధిక ఉష్ణోగ్రత వాయువు కూడా బహుశా దీపాన్ని నడిపిస్తుంది.
5. యూనిట్ యొక్క సున్నితత్వం మానవ శరీరం యొక్క వెడల్పుగా కదులుతున్నప్పుడు చాలా ఎక్కువ.
కాబట్టి దీన్ని ఇన్‌స్టాల్ చేస్తున్నప్పుడు, సెన్సార్ విశ్వసనీయంగా పనిచేసేలా, కదిలే వస్తువును సెన్సార్‌తో వెడల్పుగా తరలించగల స్థానాన్ని మీరు ఎంచుకోవాలి.

కొంత సమస్య మరియు పరిష్కార మార్గం
1, లోడ్ పని చేయదు:
a: దయచేసి పవర్ మరియు లోడ్ యొక్క కనెక్షన్-వైరింగ్ సరిగ్గా ఉందో లేదో తనిఖీ చేయండి;
b: దయచేసి లోడ్ బాగా ఉందో లేదో తనిఖీ చేయండి;
c: వర్కింగ్ లైట్ సెట్ లైట్-నియంత్రణకు అనుగుణంగా ఉందో లేదో దయచేసి తనిఖీ చేయండి.

2, సున్నితత్వం తక్కువగా ఉంది:
a: దయచేసి సిగ్నల్‌ను స్వీకరించడానికి డిటెక్షన్ విండో ముందు అడ్డంకులు ఉన్నాయో లేదో తనిఖీ చేయండి;
b: దయచేసి పరిసర ఉష్ణోగ్రత చాలా ఎక్కువగా ఉందో లేదో తనిఖీ చేయండి;
c: దయచేసి ఇండక్షన్ సిగ్నల్ సోర్స్ డిటెక్షన్ ఫీల్డ్‌లలో ఉందో లేదో తనిఖీ చేయండి;
d: దయచేసి ఇన్‌స్టాలేషన్ ఎత్తు సూచనలో చూపిన ఎత్తుకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి;
ఇ: దయచేసి కదిలే ధోరణి సరైనదేనా అని తనిఖీ చేయండి.

3, సెన్సార్ స్వయంచాలకంగా లోడ్‌ను ఆపివేయదు:
a: దయచేసి గుర్తింపు ఫీల్డ్‌లో నిరంతర సిగ్నల్ ఉందో లేదో తనిఖీ చేయండి;
b: దయచేసి సమయ సెట్టింగ్ చాలా పొడవుగా ఉందో లేదో తనిఖీ చేయండి;
c: దయచేసి శక్తి సూచనలకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి;
d: ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ వంటి సెన్సార్ దగ్గర ఉష్ణోగ్రత స్పష్టంగా మారుతుందో లేదో తనిఖీ చేయండి.

● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్‌ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.
ఈ మాన్యువల్ ఈ ఉత్పత్తి యొక్క ప్రస్తుత కంటెంట్ ప్రోగ్రామింగ్ కోసం ఉద్దేశించబడింది, నోటీసు లేకుండా తయారీదారుకి ఏవైనా మార్పులు మరియు మార్పులు ఉన్నాయి!
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
