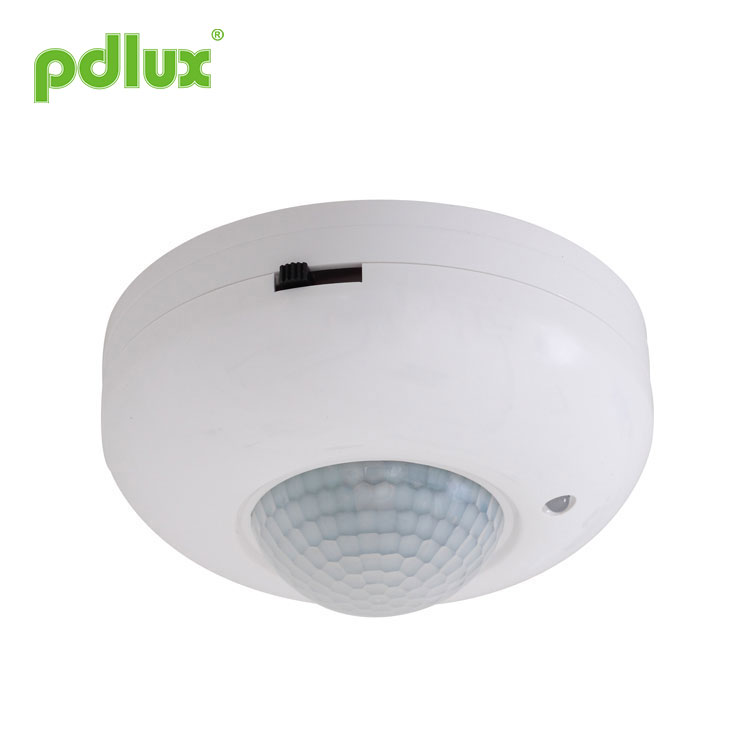

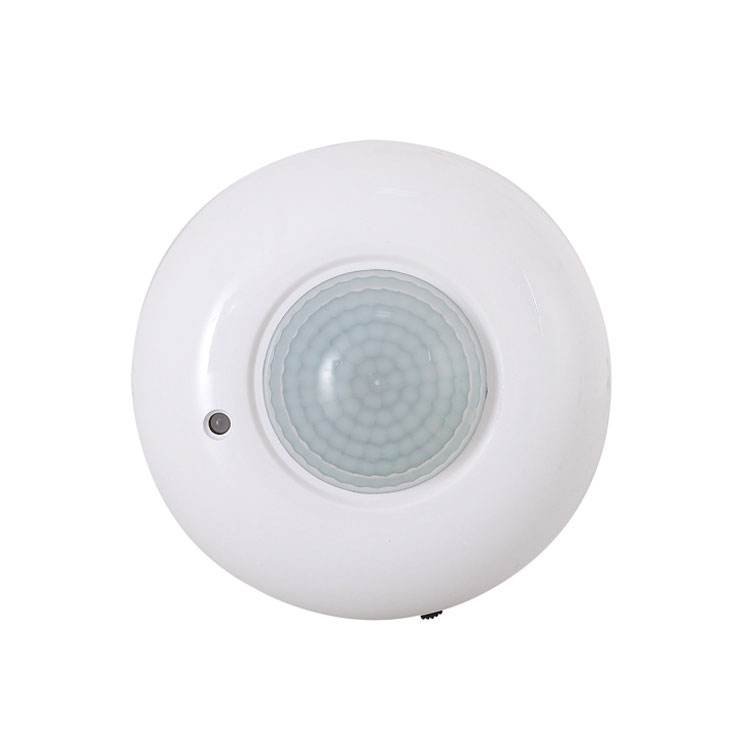

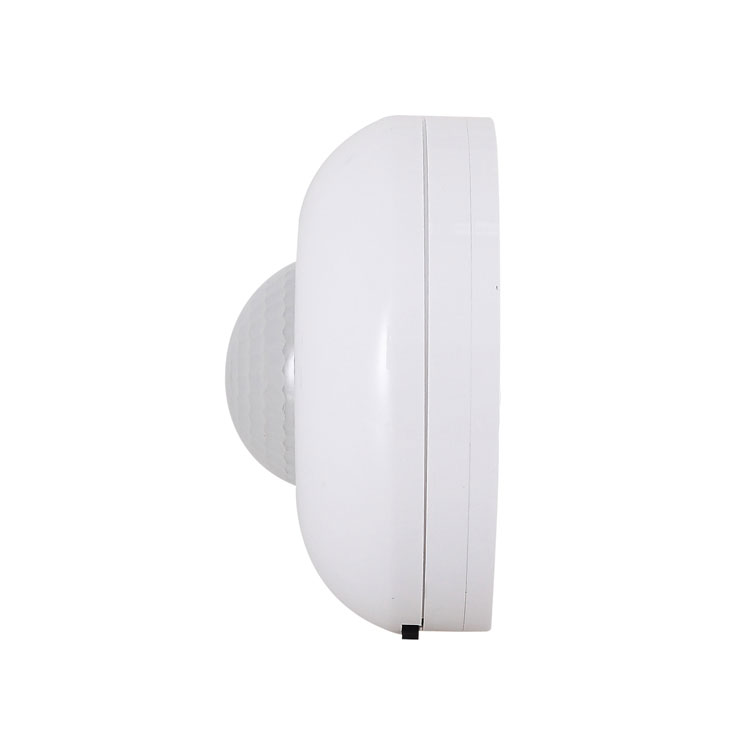

సీలింగ్ మౌంట్ ఇన్ఫ్రారెడ్ మోషన్ సెన్సార్
కిందిది సీలింగ్ మౌంట్ ఇన్ఫ్రారెడ్ మోషన్ సెన్సార్‌కి పరిచయం, సీలింగ్ మౌంట్ ఇన్ఫ్రారెడ్ మోషన్ సెన్సార్‌ని బాగా అర్థం చేసుకోవడంలో మీకు సహాయపడతానని ఆశిస్తున్నాను.
మోడల్:PD-PIR120-Z
విచారణ పంపండి
ఈ సీలింగ్ మౌంట్ ఇన్ఫ్రారెడ్ మోషన్ సెన్సార్ ఒక అధునాతన డిజిటల్‌గా నియంత్రిత ఇన్ఫ్రారెడ్ పైరోఎలెక్ట్రిక్ ఇంటెలిజెంట్ సెన్సార్ ఉత్పత్తి. ఈ ఉత్పత్తి ఒక హై-రిజల్యూషన్ సెన్సార్‌ను ఉపయోగిస్తుంది, ఇది ఒకే సాంప్రదాయ సెన్సార్‌కి దాదాపు రెండు రెట్లు ఎక్కువ సున్నితత్వం ఉంటుంది. ఇది స్విచ్ సమాచారాన్ని ఖచ్చితంగా లెక్కించడానికి మరియు ఖచ్చితంగా MCUని ఉపయోగిస్తుంది. సైన్ వేవ్ యొక్క జీరో పాయింట్ వద్ద ఆన్ చేయవలసిన రిలేను నియంత్రిస్తుంది, తద్వారా ప్రతి లోడ్ ఆన్ చేయబడుతుంది. సైన్ వేవ్ యొక్క జీరో పాయింట్ వద్ద, సైన్ వేవ్ హై వోల్టేజ్ ఆన్ చేయబడినప్పుడు సాంప్రదాయిక నియంత్రణ మోడ్ వల్ల కలిగే ఇన్‌రష్ కరెంట్ సమస్య నివారించబడుతుంది, ముఖ్యంగా అధిక సామర్థ్యం గల కెపాసిటర్ ద్వారా ఉత్పత్తి చేయబడిన పెద్ద కరెంట్ డ్యామేజ్ రిలే. లోడ్ కింద వోల్టేజ్.
ప్రస్తుత విద్యుత్ లోడ్ల వైవిధ్యం కారణంగా, ముఖ్యంగా LED దీపాలు, శక్తి-పొదుపు దీపాలు మరియు ఫ్లోరోసెంట్ దీపాలు వివిధ కెపాసిటెన్స్‌తో కెపాసిటర్లను కలిగి ఉంటాయి. ఇది రిలేలకు విపత్తు. కొన్నిసార్లు 50W LED దీపం 80 నుండి 120A వరకు ఉప్పెన ప్రవాహాలను ఉత్పత్తి చేస్తుంది. 10A సాధారణ రిలే ఇన్‌రష్ కరెంట్‌లో 3 సార్లు మాత్రమే తట్టుకోగలదు మరియు కొన్ని రోజులలో లేదా చాలా సార్లు రిలే విరిగిపోయే అవకాశం ఉంది. అందుకే మార్కెట్‌లోని సాంప్రదాయ సెన్సార్‌కు తక్కువ జీవితం మరియు చిన్న లోడ్ కరెంట్ ఉంటుంది.
ఈ సమస్యను అధిగమించడానికి, సైన్ వేవ్ జీరో పొటెన్షియల్‌లో ఉన్నప్పుడు లోడ్‌ను ఆన్ చేయడానికి ఈ ఉత్పత్తి అధునాతన డిజిటల్ ప్రెసిషన్ గణనను అవలంబిస్తుంది, తద్వారా లోడ్ ఉప్పెన కరెంట్ సమస్యను పరిష్కరిస్తుంది, లోడ్ సామర్థ్యాన్ని బాగా పెంచుతుంది మరియు ఉత్పత్తి యొక్క సేవా జీవితాన్ని పొడిగిస్తుంది. మాస్ ప్రొడక్షన్ సెన్సార్ టెక్నాలజీ యొక్క తాజా నియంత్రణ పద్ధతి ఏదైనా లోడ్‌ను సులభంగా నియంత్రించగలదు. ఇది మీడియం మరియు హై-ఎండ్ ఉత్పత్తి. సాంప్రదాయిక వెర్షన్‌తో పోలిస్తే ఖర్చు పెరిగినప్పటికీ, ఉత్పత్తి యొక్క విశ్వసనీయత మరియు జీవితకాలం బాగా పెరిగింది. ఈ ఉత్పత్తి మనశ్శాంతిని ఎంచుకోవడానికి మరియు భద్రతను ఎంచుకోవడానికి సమానం.
ఈ ఉత్పత్తి స్విచ్చింగ్ పవర్ సప్లై వెర్షన్ మరియు కెపాసిటర్ స్టెప్-డౌన్ వెర్షన్‌ను కలిగి ఉంది. స్విచ్చింగ్ పవర్ సప్లై వెర్షన్ 100V-277V వరకు పనిచేసే వోల్టేజ్ మరియు స్టాండ్‌బై పవర్ వినియోగం <0.5W. సూత్రప్రాయంగా, కెపాసిటివ్ స్టెప్-డౌన్ వెర్షన్ ఒకే వోల్టేజీని మాత్రమే కలిగి ఉంటుంది మరియు స్టాండ్‌బై పవర్ వినియోగం >0.7W. ఉత్పత్తిని ఎన్నుకునేటప్పుడు మీరు దానిని పరిగణించాలి.
స్పెసిఫికేషన్లు
|
శక్తి మూలం: 220-240VAC 50Hz/60Hz 100-130VAC 50Hz/60Hz అన్ని లోడ్లు: 1200W గరిష్టం. (220-240VAC) 800W గరిష్టం. (100-130VAC) సమయ సెట్టింగ్: కనిష్ట: 5సెక. గరిష్టం: 6నిమి±5సె (సర్దుబాటు) కాంతి నియంత్రణ: <10LUX(సర్దుబాటు) |
గుర్తింపు పరిధి: 6మీ గరిష్టం （రేడీ.) (22°C) గుర్తింపు కోణం: 360°(ఎగువ వీక్షణ) పని ఉష్ణోగ్రత: -10°C~+40°C పని తేమ: <93%RH సంస్థాపన ఎత్తు: 2.5m~4.5m గుర్తింపు వేగం: 0.6 ~1.5m/s |
ఫంక్షన్
పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించవచ్చు: లైట్-నియంత్రణ పనిచేసేటప్పుడు వినియోగదారు కోరిక ప్రకారం ఉచితంగా సర్దుబాటు చేయవచ్చు. మీరు "టెస్ట్" స్థానానికి మారినప్పుడు ఇది పగటిపూట మరియు రాత్రి పని చేయగలదు. మీరు దానిని "2", "3", "4" స్థానానికి మార్చినప్పుడు ఇది 10LUX కంటే తక్కువ కాంతి-నియంత్రణలో మాత్రమే పని చేస్తుంది. సర్దుబాటు నమూనా కొరకు, దయచేసి పరీక్ష నమూనాను చూడండి.
పవర్ మరియు డిటెక్షన్ సూచన: మీరు పవర్ ఆన్ చేసినప్పుడు ఇండికేటర్ ల్యాంప్ ఆకుపచ్చగా ఉంటుంది మరియు సెన్సార్ ఇండక్షన్ సిగ్నల్‌లను అందుకున్నప్పుడు ఎరుపు రంగులో ఉంటుంది. కనుక ఇది శక్తి మరియు గుర్తింపు సాధారణంగా ఉంటే చూపిస్తుంది.
సమయ సెట్టింగ్ సర్దుబాటు చేయబడుతుంది: వినియోగదారు కోరిక ప్రకారం సమయ సెట్టింగ్‌ను ఉచితంగా సెట్ చేయవచ్చు. స్విచ్‌ను సవ్యదిశలో తిప్పండి. "1" స్థానం (కనీస సమయం) సుమారు 5సె. "2" స్థానం దాదాపు 30సెకన్లు, "3" స్థానం 2నిమి±5సెకన్లు, "4" స్థానం 6నిమి±5సె.
సెన్సార్ సమాచారం
సంస్థాపన (క్రింది బొమ్మను చూడండి)
పవర్ ఆఫ్ చేయండి.
దిగువ స్టాండ్‌ను సవ్యదిశలో తిప్పండి మరియు దాన్ని తీసివేయండి. పవర్ వైర్ దిగువ-స్టాండ్ మధ్యలో రంధ్రం దాటుతుంది.
దిగువ-స్టాండ్ పెంచిన స్క్రూతో ఎంచుకున్న స్థానంపై స్థిరంగా ఉంటుంది.
కనెక్షన్-వైర్ రేఖాచిత్రం ప్రకారం సెన్సార్ యొక్క కనెక్షన్-వైర్ కాలమ్‌లోకి పవర్ మరియు లోడ్‌ను కనెక్ట్ చేయండి.
సెన్సార్ బాటమ్-స్టాండ్ యొక్క నోటిని లక్ష్యంగా చేసుకుని యాంటీ క్లాక్‌వైస్‌గా మారింది.
స్విచ్‌ను "1" స్థానానికి మార్చండి.
శక్తిని ఆన్ చేసినప్పుడు, సూచిక లైట్ ఎరుపు రంగులో ఉంటుంది మరియు 30 సెకన్ల పాటు మెరుస్తుంది, ఆపై పని స్థితికి ప్రవేశిస్తుంది మరియు సూచిక ఆకుపచ్చగా మారుతుంది.
లోడ్ మొదటిసారి ఆరిపోయినప్పుడు, 5సెకన్ల తర్వాత మళ్లీ అర్థం చేసుకోండి, లోడ్ పని చేయాలి మరియు సూచిక దీపం ఎరుపు రంగులో ఉంటుంది. 5 సెకన్లలోపు పని చేయడానికి లోడ్ ఆగిపోతుంది.
స్విచ్‌ను "2" స్థానానికి మార్చండి. ఇండక్టర్ లోడ్ 10lux కంటే ఎక్కువ పరిసర కాంతిలో పని చేయకూడదు. మీరు అపారదర్శక వస్తువులతో (టవల్ elc) గుర్తింపు విండోను కవర్ చేస్తే, లోడ్ పని చేయాలి. ఇండక్టర్ సిగ్నల్స్ లేని పరిస్థితిలో, లోడ్ పని చేయడం ఆగిపోతుంది. 25~35 సెకన్లలోపు.
|
గమనిక ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన మానవుడు దీన్ని ఇన్‌స్టాల్ చేయవచ్చు. అశాంతి వస్తువులు ఇన్‌స్టాలేషన్ బేస్-ఫేస్‌గా పరిగణించబడవు. డిటెక్షన్ విండో ముందు గుర్తింపును ప్రభావితం చేసే అడ్డంకి లేదా అశాంతి వస్తువులు లేవు. గాలి ఉష్ణోగ్రత మార్పు జోన్‌ల దగ్గర దీన్ని ఇన్‌స్టాల్ చేయడం మానుకోండి ఉదాహరణకు: ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైనవి. మీరు ఇన్‌స్టాలేషన్ తర్వాత అడ్డంకిని కనుగొంటే, దయచేసి మీ భద్రత కోసం కేసును తెరవకండి. సూచన మరియు ప్రోడక్ట్ కలిగి ఉన్న ఫంక్షన్ మధ్య కొంత వ్యత్యాసం ఉంటే, దయచేసి ఉత్పత్తికి ప్రాధాన్యత ఇవ్వండి మరియు అదనంగా మీకు తెలియజేయనందుకు క్షమించండి. |
 |
కొంత సమస్య మరియు పరిష్కార మార్గం
లోడ్ పనిచేయదు:
a: శక్తి మరియు లోడ్ తనిఖీ;
బి: లోడ్ మంచిగా ఉంటే;
c: సూచిక దీపం ఆకుపచ్చగా ఉంటే;
d: దయచేసి వర్కింగ్ లైట్ కాంతి నియంత్రణకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.
సున్నితత్వం తక్కువగా ఉంది:
a: దయచేసి గుర్తింపు విండో ముందు సంకేతాలను స్వీకరించడానికి ఆ ప్రభావం అడ్డుగా ఉందో లేదో తనిఖీ చేయండి;
b: దయచేసి పరిసర ఉష్ణోగ్రతను తనిఖీ చేయండి;
c: దయచేసి సిగ్నల్స్ సోర్స్ డిటెక్షన్ ఫీల్డ్‌లో ఉందో లేదో తనిఖీ చేయండి;
d: దయచేసి ఇన్‌స్టాలేషన్ ఎత్తును తనిఖీ చేయండి;
ఇ: కదిలే ధోరణి సరైనది అయితే.
సెన్సార్ స్వయంచాలకంగా లోడ్‌ను మూసివేయదు:
a: డిటెక్షన్ ఫీల్డ్‌లలో నిరంతర సంకేతాలు ఉంటే;
b: సమయ సెట్టింగ్ చాలా పొడవుగా సెట్ చేయబడితే;
c: శక్తి సూచనలకు అనుగుణంగా ఉంటే;
d: సెన్సార్ దగ్గర గాలి ఉష్ణోగ్రత మారినట్లయితే, ఉదాహరణకు ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ మొదలైనవి.
● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్‌ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.
మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి నిర్దిష్ట సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. రూపకల్పన చేసేటప్పుడు, మేము అనవసరమైన డిజైన్‌లపై శ్రద్ధ చూపి భద్రతను అనుసరించాము.
ఎలాంటి ఇబ్బందులను నివారించడానికి కోటా.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
