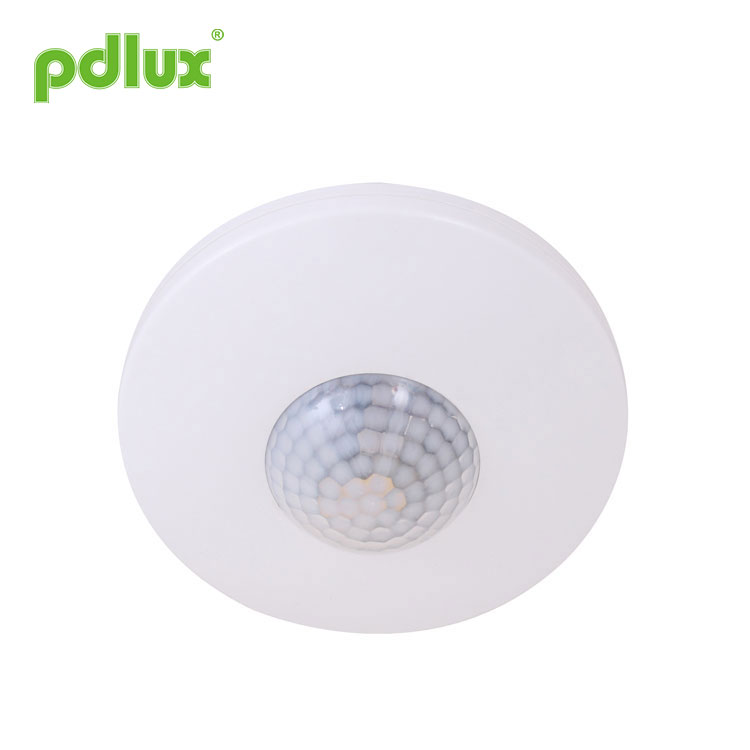

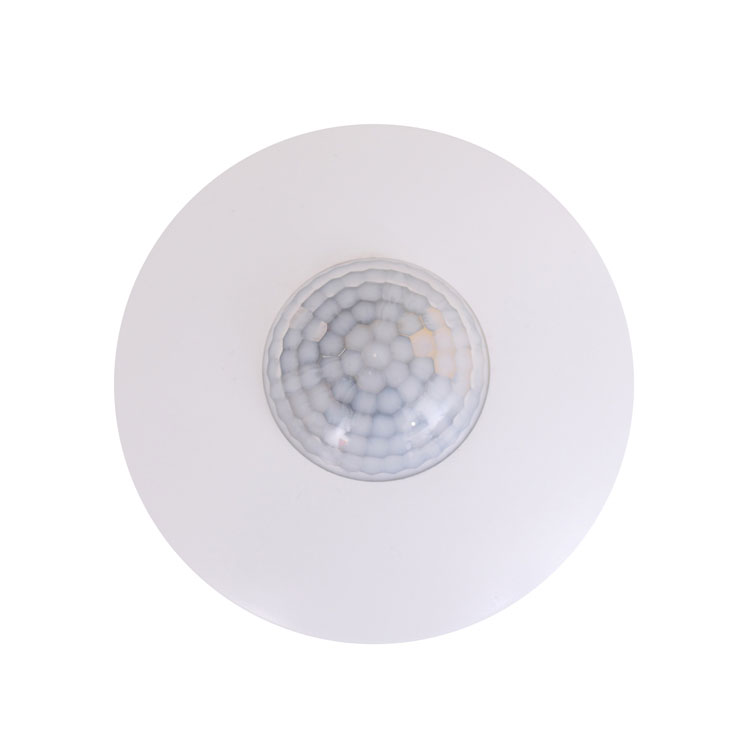

సీలింగ్ మౌంటు సెన్సార్
కిందిది సీలింగ్ మౌంటింగ్ సెన్సార్‌కి పరిచయం, సీలింగ్ మౌంటింగ్ సెన్సార్‌ని బాగా అర్థం చేసుకోవడంలో మీకు సహాయపడాలని నేను ఆశిస్తున్నాను.
మోడల్:PD-PIR150D
విచారణ పంపండి
సారాంశం
ఇది ఆటోమేటిజం, అనుకూలమైన సురక్షితమైన, ఆదా-శక్తి మరియు ఆచరణాత్మక విధులను సేకరిస్తుంది. లోపల ఉన్న ఒక డిటెక్టర్ విస్తృత శ్రేణి గుర్తింపు ఫీల్డ్‌ను కంపోజ్ చేస్తుంది, ఇది మానవుడి నుండి వచ్చే ఇన్ఫ్రారెడ్ శక్తిని కంట్రోల్-సిగ్నల్ సోర్స్‌గా వినియోగిస్తుంది, ఇది డిటెక్షన్ ఫీల్డ్‌లోకి ప్రవేశించినప్పుడు ఒకేసారి లోడ్‌ను ప్రారంభించవచ్చు. ఇది పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించగలదు. ఇది ఇన్స్టాల్ చేయడం సులభం మరియు విస్తృతంగా ఉపయోగించబడుతుంది. ఇది ఇప్పటివరకు అత్యంత అధునాతనమైన PIR సెన్సార్, ఇది సన్నగా మరియు డిజిటల్‌గా ఉంటుంది. సర్క్యూట్ పనితీరు మరింత స్థిరంగా, ఎర్రర్ ఆపరేషన్ తక్కువగా, సున్నితత్వం ఎక్కువగా ఉండేలా, ఫాల్ట్ రేట్ తక్కువగా ఉండేలా, స్టాండ్‌బై పవర్ వినియోగం బలహీనంగా మరియు సిగ్నల్‌ల రిజల్యూషన్‌ను మరింత బలంగా చేయడానికి ఇది డిజిటల్ ఇంటెలిజెంట్ పైరోఎలెక్ట్రిక్ ఇన్ఫ్రారెడ్ సెన్సార్‌ను స్వీకరిస్తుంది.
స్పెసిఫికేషన్లు
|
శక్తి మూలం: 220-240VAC,50Hz రేట్ చేయబడిన లోడ్: 800W Max.tungsten 150W Max.fluorescent & LED సమయ సెట్టింగ్: 8±2సెకను~8±2నిమి(సర్దుబాటు) కాంతి నియంత్రణ: <10LUX~2000LUX(సర్దుబాటు) గుర్తింపు కోణం: 360o (సీలింగ్ ఇన్‌స్టాలేషన్) ఇంద్రియ చలన వేగం: 0.6~1.5మీ/సె |
గుర్తింపు పరిధి: 1-5మీ (రేడీ.)(పైకప్పు సంస్థాపన)(సర్దుబాటు) గరిష్టంగా 10మీ. (గోడ సంస్థాపన)(సర్దుబాటు) ఇన్‌స్టాలేషన్ ఎత్తు: 2.5~3.5మీ(సీలింగ్ ఇన్‌స్టాలేషన్) 1.7~2.5మీ(గోడ సంస్థాపన) పని ఉష్ణోగ్రత: -10°C~+40°C IP20 |
సెన్సార్ సమాచారం
ఫంక్షన్
పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించండి. మీ కోరిక ప్రకారం పరిసర కాంతిని సర్దుబాటు చేయగలదు: సూర్యునికి (గరిష్టంగా) మారినప్పుడు, అది పగటిపూట మరియు రాత్రిపూట పని చేస్తుంది. చంద్రునికి (నిమి) మారినప్పుడు, అది 10LUX కంటే తక్కువ పరిస్థితుల్లో మాత్రమే పని చేస్తుంది. సర్దుబాటు విషయానికొస్తే, దయచేసి పరీక్షా విధానాన్ని చూడండి.
ఇన్‌స్టాలేషన్ స్థానం మరియు డిటెక్షన్ ఫీల్డ్ ప్రకారం డిటెక్షన్ దూరాన్ని సెట్ చేయవచ్చు.
సమయం-ఆలస్యం నిరంతరం జోడించబడుతుంది: ఇది మొదటి ఇండక్టర్ తర్వాత రెండవ ఇండక్షన్ సిగ్నల్‌ను స్వీకరించినప్పుడు, ఇది మిగిలిన మొదటి సమయ-ఆలస్యం బేసిక్‌లో మరోసారి సమయాన్ని గణిస్తుంది. (సమయం సరిచేయి)
సమయం-ఆలస్యం సర్దుబాటు: ఇది మీ కోరిక ప్రకారం సెట్ చేయవచ్చు. కనిష్టం 8 ± 2సెకన్లు; గరిష్టంగా 8±2నిమి.
| (1) గుర్తింపు పరిధి సెట్టింగ్ (సున్నితత్వం) | |
|
గుర్తింపు పరిధిని సర్దుబాటు చేయండి. దాన్ని పెంచడానికి సవ్యదిశలో తిరగండి మరియు తగ్గించడానికి వ్యతిరేక సవ్యదిశలో తిరగండి. మినీకి మారినప్పుడు ఇది 1 మీ, మరియు గరిష్టంగా మారినప్పుడు 5 మీ. |
|
శ్రద్ధ:ఈ ఉత్పత్తిని ఉపయోగించినప్పుడు, దయచేసి మీకు అవసరమైన సరైన స్థానానికి సున్నితత్వాన్ని సర్దుబాటు చేయండి, దయచేసి సున్నితత్వాన్ని గరిష్టంగా సర్దుబాటు చేయవద్దు, తప్పు కదలిక వలన ఉత్పత్తి సాధారణంగా పని చేయదని నివారించడానికి. సున్నితత్వం చాలా ఎక్కువగా ఉన్నందున దీని ద్వారా తప్పు కదలికను సులభంగా గుర్తించండి గాలి వీచే ఆకులు & కర్టెన్లు, చిన్న జంతువులు మరియు పవర్ గ్రిడ్ & ఎలక్ట్రికల్ పరికరాల జోక్యంతో తప్పు కదలిక. ఉత్పత్తిని నడిపించే వారందరూ సాధారణంగా పని చేయరు! ఉత్పత్తి సాధారణంగా పని చేయనప్పుడు, దయచేసి సున్నితత్వాన్ని తగిన విధంగా తగ్గించడానికి ప్రయత్నించండి, ఆపై దాన్ని పరీక్షించండి.
|
|
| (2) సమయ సెట్టింగ్ | |
|
లోడ్ పని యొక్క సమయ సెట్టింగ్‌ని సర్దుబాటు చేయండి. దాన్ని పెంచడానికి సవ్యదిశలో తిరగండి మరియు తగ్గించడానికి వ్యతిరేక సవ్యదిశలో తిరగండి. గరిష్టంగా మారినప్పుడు సమయ సెట్టింగ్ దాదాపు 8±2నిమి, మరియు నిమికి మారినప్పుడు సమయ సెట్టింగ్ దాదాపు 8±2సె. |
|
గమనిక:లైట్ ఆటో ఆఫ్ అయినప్పుడు, సెన్సార్ మరొక కదలికను గుర్తించడానికి సిద్ధంగా ఉండటానికి 1 సెకను పడుతుంది, అంటే 1 సెకన్ల తర్వాత గుర్తించబడిన సిగ్నల్ మాత్రమే లైట్ ఆటో-ఆన్ అవుతుంది.
ఇది ప్రధానంగా సిగ్నల్ గుర్తించిన క్షణం నుండి ఆలస్యం సమయాన్ని సర్దుబాటు చేయడం మరియు లైట్ ఆటో-ఆఫ్ వరకు లైట్ ఆటో-ఆన్ చేయడం కోసం. మీరు మీ ఆచరణాత్మక అవసరానికి ఆలస్యం సమయాన్ని నిర్వచించవచ్చు. మైక్రోవేవ్ సెన్సార్ నిరంతర సెన్సింగ్ పనితీరును కలిగి ఉంటుంది కాబట్టి, ఆలస్య సమయం ముగిసేలోపు గుర్తించబడిన ఏదైనా కదలిక టైమర్‌ను మళ్లీ ప్రారంభిస్తుంది మరియు కాంతి ఆన్‌లో ఉంటుంది కాబట్టి మీరు శక్తిని ఆదా చేయడం కోసం ఆలస్యం సమయాన్ని తగ్గించడం మంచిది. గుర్తించే పరిధిలో మానవుడు ఉంటే మాత్రమే.
|
|
| (3) కాంతి నియంత్రణ సెట్టింగ్ | |
|
పని కాంతిని సర్దుబాటు చేయండి. దాన్ని పెంచడానికి సవ్యదిశలో తిరగండి మరియు తగ్గించడానికి వ్యతిరేక సవ్యదిశలో తిరగండి మినీకి మారినప్పుడు, ఇది 10LUX లైట్-కంట్రోల్ కంటే దిగువన మాత్రమే పని చేస్తుంది, గరిష్టంగా మారినప్పుడు, అది ఏదైనా కాంతి-నియంత్రణను పని చేయగలదు. |
కనెక్షన్-వైర్ రేఖాచిత్రం
|

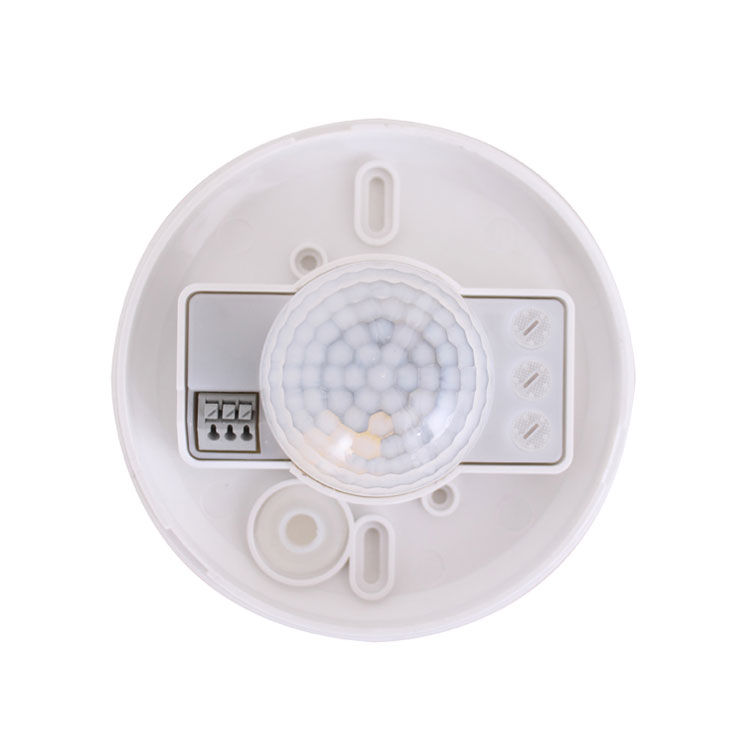

సంస్థాపన సూచన (1) స్విచ్ ఆఫ్ పవర్‌ని ఇన్స్టాల్ చేసే ముందు; (2) పై కవర్‌ను యాంటీ క్లాక్‌వైస్‌గా తిప్పండి మరియు దానిని తీసివేయండి, దిగువ కవర్‌ను ఫిక్సింగ్ చేసే స్క్రూలను బిగించండి; (3) స్క్రూ (వంటి①)తో ఎంచుకున్న స్థానంపై దిగువ కవర్‌ను ఇన్స్టాల్ చేయండి; (4) కనెక్షన్-వైర్ రేఖాచిత్రం ప్రకారం పవర్ వైర్‌ను కనెక్ట్ చేయండి మరియు సెన్సార్‌లోని కనెక్షన్ లైన్ కాలమ్‌లోకి వైర్‌ను లోడ్ చేయండి; (5) సెన్సార్‌పై బటన్ టాప్ కవర్ మరియు దాన్ని సవ్యదిశలో బిగించి తిప్పండి (ఇలా②), ఇన్‌స్టాలింగ్ పూర్తయింది. |
 |
పరీక్ష
1. LUX నాబ్‌ను గరిష్టంగా (SUN) సవ్యదిశలో తిప్పండి. టైమ్ నాబ్‌ను యాంటీ క్లాక్‌వైజ్‌కి కనిష్టంగా మార్చండి. సెన్సార్ నాబ్‌ని గరిష్ఠంగా క్లాక్‌వైజ్‌గా మార్చండి.
2. పవర్ కనెక్ట్ చేయబడింది, నియంత్రిత లోడ్ పని చేయడం ప్రారంభిస్తుంది మరియు నిరంతర సిగ్నల్ కనుగొనబడనప్పుడు 8±2 సెకన్ల తర్వాత పని చేయడం ఆగిపోతుంది.
3. ఒకసారి గుర్తించబడిన తర్వాత, లోడ్ పని చేస్తుంది మరియు సూచిక ఆన్ చేసి 8±2 సెకన్ల తర్వాత పని చేయడం ఆపివేస్తుంది, నిరంతర సిగ్నల్ కనుగొనబడనప్పుడు. మరియు 4 సెకన్ల తర్వాత సిగ్నల్ కనుగొనబడితే, లోడ్ పని చేయడం ప్రారంభించాలి మరియు సూచిక ఆన్ చేసి 8± పని చేయడం ఆపివేయాలి. 2 సెకన్ల తర్వాత నిరంతర సిగ్నల్ కనుగొనబడనప్పుడు.
4. LUX నాబ్‌ను యాంటీ క్లాక్‌వైజ్‌కి కనిష్టంగా మారుస్తుంది. ఇది 10LUX పైన ఉన్న పరిస్థితుల్లో పరీక్షించబడితే, ఇండక్షన్ లోడ్ ఆగిపోయిన తర్వాత లోడ్ పని చేయకూడదు; కానీ మీరు డిటెక్షన్ విండోను అపారదర్శక వస్తువులతో (టవల్ మొదలైనవి) కవర్ చేస్తే, లోడ్ పని చేస్తుంది. ఇండక్షన్ సిగ్నల్స్ లేని పరిస్థితిలో, లోడ్ 8±2 సెకన్లలోపు పని చేయడం ఆపివేయాలి.
గమనిక
ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన వ్యక్తి ద్వారా ఇన్స్టాల్ చేయబడాలి.
అశాంతి వస్తువులపై దీన్ని ఇన్స్టాల్ చేయడం మానుకోండి.
డిటెక్షన్ విండో ముందు డిటెక్షన్‌ను ప్రభావితం చేసే అడ్డంకి మరియు కదిలే వస్తువు ఉండకూడదు.
ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైన గాలి ఉష్ణోగ్రత మార్పు జోన్‌ల దగ్గర దీన్ని ఇన్స్టాల్ చేయడం మానుకోండి.
మీ భద్రతను దృష్టిలో ఉంచుకుని, ఇన్‌స్టాలేషన్ తర్వాత మీకు అడ్డు వచ్చినప్పుడు దయచేసి కవర్‌ను తెరవకండి.
ఉత్పత్తి మరియు సూచనల మధ్య వ్యత్యాసం ఉంటే, దయచేసి ఉత్పత్తిని ప్రధానంగా చూడండి.
కొంత సమస్య మరియు పరిష్కార మార్గం
లోడ్ పనిచేయదు:
a. దయచేసి పవర్ మరియు లోడ్ కనెక్షన్ సరైనదేనా అని తనిఖీ చేయండి.
బి. లోడ్ బాగా ఉందో లేదో తనిఖీ చేయండి.
సి. గుర్తించిన తర్వాత ప్రదర్శన దీపం దాని వేగాన్ని వేగవంతం చేస్తుందో లేదో తనిఖీ చేయండి.
డి. పని చేసే కాంతి కాంతి నియంత్రణకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.
సున్నితత్వం తక్కువగా ఉంది:
a. సిగ్నల్‌లను స్వీకరించడాన్ని ప్రభావవంతం చేయడానికి గుర్తింపు విండో ముందు అడ్డంకులు ఉంటే దయచేసి తనిఖీ చేయండి.
బి. దయచేసి పరిసర ఉష్ణోగ్రత చాలా ఎక్కువగా ఉందో లేదో తనిఖీ చేయండి.
సి. సిగ్నల్స్ సోర్స్ గుర్తింపు ఫీల్డ్‌లలో ఉందో లేదో దయచేసి తనిఖీ చేయండి.
డి. దయచేసి ఇన్‌స్టాలేషన్ ఎత్తు సూచనలో చూపిన ఎత్తుకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.
ఇ. దయచేసి కదిలే ధోరణి సరైనదేనా అని తనిఖీ చేయండి.
సెన్సార్ స్వయంచాలకంగా లోడ్‌ను మూసివేయదు:
a. డిటెక్షన్ ఫీల్డ్‌లలో నిరంతర సంకేతాలు ఉన్నాయో లేదో తనిఖీ చేయండి.
బి. సమయ సెట్టింగ్ చాలా పొడవుగా సెట్ చేయబడిందో లేదో తనిఖీ చేయండి.
సి. శక్తి సూచనలకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.
డి. ఉష్ణోగ్రత మార్పు స్పష్టంగా సెన్సార్‌కు దగ్గరగా ఉందో లేదో తనిఖీ చేయండి, ఉదాహరణకు ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ మొదలైనవి.
● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● భద్రతా ప్రయోజనాల కోసం, దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు పవర్‌ను నిలిపివేయండి.
● సరికాని ఆపరేషన్ వల్ల ఏవైనా నష్టాలు సంభవిస్తే, తయారీదారు ఎటువంటి బాధ్యత వహించడు.
మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. రూపకల్పన చేసేటప్పుడు, మేము అనవసరమైన డిజైన్‌లకు శ్రద్ధ చూపాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను స్వీకరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
