డిజిటల్ ఇన్‌ఫ్రారెడ్ సెన్సార్

మా నుండి డిజిటల్ ఇన్‌ఫ్రారెడ్ సెన్సార్‌ని కొనుగోలు చేయడానికి స్వాగతం. కస్టమర్‌ల నుండి వచ్చే ప్రతి అభ్యర్థనకు 24 గంటల్లో ప్రత్యుత్తరం ఇవ్వబడుతుంది.

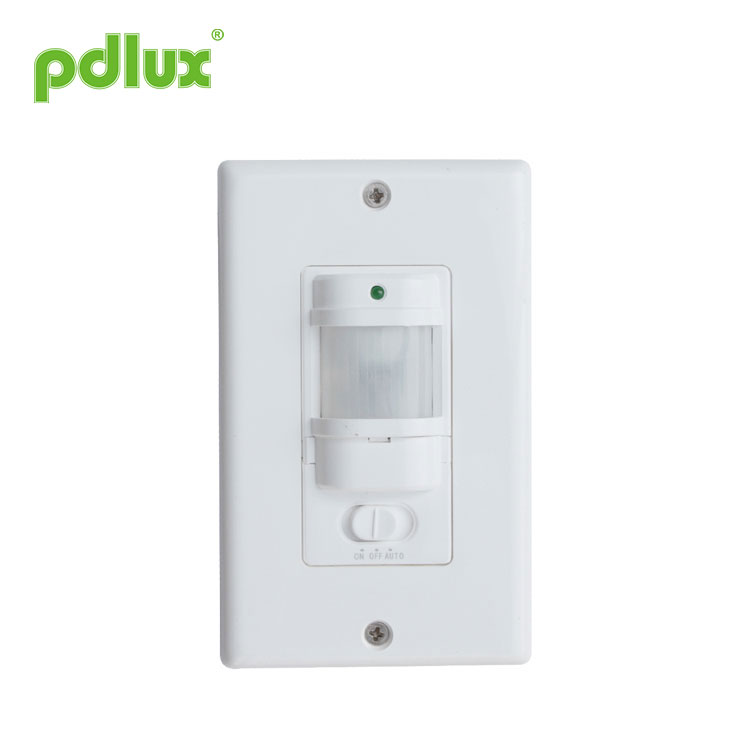

మోడల్:PD-PIR133C

విచారణ పంపండి

ఇన్‌ఫ్రారెడ్ సెన్సార్ PD-PIR133C సూచన

ఉత్పత్తి సమాచారం
ఉత్పత్తి కొత్త శక్తిని ఆదా చేసే స్విచ్. ఇది ఇంటిగ్రేటెడ్ సర్క్యూట్, మంచి సెన్సిటివిటీ డిటెక్టర్ మరియు SMTని స్వీకరిస్తుంది. ఇది ఆటోమేటిక్, అనుకూలమైన, సురక్షితమైన, శక్తి-పొదుపు మరియు ఆచరణాత్మక విధులను కలిగి ఉంటుంది. విస్తృత గుర్తింపు పరిధి పైకి మరియు క్రిందికి, ఎడమ మరియు కుడి సేవా ఫీల్డ్‌తో రూపొందించబడింది. ఇది మానవ చలన పరారుణ కిరణాలను స్వీకరించడం ద్వారా పనిచేస్తుంది. డిటెక్షన్ ఫీల్డ్‌లోకి ప్రవేశించినప్పుడు ఇది నియంత్రిత లోడ్‌ను ఒకేసారి ప్రారంభించగలదు. ఇది పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించగలదు.
దీని వినియోగ పరిధి విస్తృతమైనది. దీని సంస్థాపన చాలా సౌకర్యవంతంగా ఉంటుంది. ఇది పవర్ ఇండికేషన్ మరియు డిటెక్షన్ ఇండికేషన్ యొక్క విధులను కలిగి ఉంది.

స్పెసిఫికేషన్‌లు

శక్తి మూలం: 100-130V/AC
220-240V/AC
100-240V/AC
పవర్ ఫ్రీక్వెన్సీ: 50/60Hz
నిర్ధారించిన బరువు:
800W Max.tungsten (100-130V/AC)
200W గరిష్ట ఫ్లోరోసెంట్(100-130V/AC)
1200W Max.tungsten(220-240V/AC)
300W గరిష్ట ఫ్లోరోసెంట్(220-240V/AC)

కాంతి నియంత్రణ: <20LUX
సమయ సెట్టింగ్: కనిష్ట:8సెక±3సె
గరిష్టం:7నిమి±2నిమి(సర్దుబాటు)
గుర్తింపు కోణం: 140° 180°
గుర్తింపు పరిధి: గరిష్టంగా 9మీ (22°C)
పని ఉష్ణోగ్రత: -10°C~+40°C
పని తేమ: <93%RH
సంస్థాపన ఎత్తు: 1m~1.6m
విద్యుత్ వినియోగం: 0.45W(స్టాటిక్ 0.1W)
గుర్తింపు చలన వేగం: 0.6~1.5m/s

సెన్సార్ సమాచారం

ఫంక్షన్
డిటెక్షన్ ఫీల్డ్: డిటెక్షన్ ఫీల్డ్ పైకి క్రిందికి, ఎడమ మరియు కుడి సర్వీస్ ఫీల్డ్‌తో రూపొందించబడింది.(క్రింది రేఖాచిత్రం I చూడండి). కానీ డిటెక్షన్ ఫీల్డ్‌లో కదిలే ధోరణి సున్నితత్వంతో గొప్ప సంబంధాన్ని కలిగి ఉంది.

పగలు మరియు రాత్రిని గుర్తించవచ్చు: ఇది ఉత్పత్తికి ముందు సెట్ చేయబడింది. కానీ ఇది 20LUX కంటే తక్కువ కాంతి నియంత్రణలో మాత్రమే పని చేస్తుంది.

పవర్ మరియు డిటెక్షన్ ఇండికేషన్: ఇండికేటర్ ల్యాంప్ పవర్ ఆన్ చేసిన తర్వాత ప్రతి 4సెకన్లకు ఒకసారి ఫ్లాష్ చేయగలదు. ఇది సిగ్నల్స్ అందుకున్న తర్వాత ప్రతి 1 సెకనుకు 2 సార్లు ఫ్లాష్ చేయగలదు. కనుక ఇది గుర్తించడం మరియు శక్తి సాధారణంగా ఉంటే చూపిస్తుంది.

సమయ సెట్టింగ్ నిరంతరం జోడించబడుతుంది: ఇది మొదటి ఇండక్షన్ తర్వాత రెండవ ఇండక్షన్ సిగ్నల్‌లను స్వీకరించినప్పుడు, ఇది మిగిలిన మొదటి సారి సెట్టింగ్ ప్రాథమికంగా మరోసారి సమయాన్ని గణిస్తుంది.(సమయాన్ని సెట్ చేయండి)

సమయం సెట్టింగ్ సర్దుబాటు: ఇది వినియోగదారు కోరిక ప్రకారం సెట్ చేయవచ్చు. కనిష్ట సమయం 8సె ± 3సె. గరిష్టంగా 7నిమి ±2నిమి.

స్విచ్: PD-PIR133C స్విచ్ “ఆటో”, “ఆఫ్”, “ఆన్”.

ఇన్‌స్టాలేషన్ (క్రింది రేఖాచిత్రాన్ని చూడండి)
పవర్ ఆఫ్ చేయండి.
కనెక్షన్-వైర్ రేఖాచిత్రం ప్రకారం పవర్ మరియు లోడ్ వైర్ సెన్సార్‌తో అనుసంధానించబడి ఉంటాయి.
బోర్డు ముఖాన్ని తీసివేయండి. ఎంచుకున్న స్థానంపై సెన్సార్ పరిష్కరించబడింది.
మీరు పవర్ ఆన్ చేసి, బోర్డు ముఖాన్ని కవర్ చేసిన తర్వాత దాన్ని పరీక్షించవచ్చు.

పరీక్ష
బోర్డ్-ఫేస్ తీసివేసిన తర్వాత టైమ్ నాబ్‌ను కనిష్టంగా యాంటీ క్లాక్‌వైజ్‌లో తిప్పండి.

పవర్ ఆన్ చేసిన తర్వాత, నియంత్రిత లోడ్ పని చేయదు మరియు సూచిక దీపం ప్రతి 4 సెకన్లకు ఒకసారి ఫ్లాష్ అవుతుంది. లోడ్ 10సెకన్లలో పని చేయాలి మరియు మీరు డిటెక్షన్ విండోను అపారదర్శక వస్తువులతో (టవల్ మొదలైనవి) కవర్ చేస్తే సూచన దీపం ప్రతి 1సెకనుకు 2 సార్లు ఫ్లాష్ చేస్తుంది. (లైట్ డిటెక్షన్ విండోను ప్రొజెక్ట్ చేయదు).

ఇండక్షన్ సిగ్నల్స్ లేని పరిస్థితుల్లో, లోడ్ 5~30 సెకన్లలోపు పని చేయడం ఆగిపోతుంది. అదే సమయంలో, ఇండికేటర్ ల్యాంప్ ప్రతి 4 సెకనుకు ఒకసారి ఫ్లాష్ చేయాలి.

మొదటిది ముగిసిన తర్వాత, డిటెక్షన్ విండోను కవర్ చేయడానికి 5~10సెకన్లు తీసుకోండి. లోడ్ పని చేయాలి మరియు సూచిక దీపం ప్రతి 1సెకను 2 సార్లు ఫ్లాష్ చేస్తుంది. 5-15 సెకన్లలోపు లోడ్ పని చేయడం ఆగిపోతుంది.

మీరు పవర్‌ని ఆన్ చేసిన తర్వాత 20LUX కంటే తక్కువ పరిసర కాంతిలో పరీక్షిస్తే లోడ్ 5~10సెకన్లలోపు పని చేస్తుంది. లోడ్ పని చేయడం ఆగిపోయిన తర్వాత, సెన్సార్ లోడ్ పని చేయకూడదు.(లోడ్ పని చేస్తున్నప్పుడు నిరంతర ప్రేరక సంకేతాలను అందుకుంటే సెన్సార్ నిరంతరం పని చేస్తుంది ). మీరు దాన్ని మళ్లీ గ్రహిస్తే, లోడ్ పని చేయాలి.

ఇండక్టర్ సిగ్నల్స్ లేని పరిస్థితుల్లో, లోడ్ 5~15సెకన్లలో పని చేయడం ఆగిపోవడం సాధారణం.

గమనికలు
ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన మానవుడు దీన్ని ఇన్‌స్టాల్ చేయవచ్చు.
అశాంతి వస్తువులు ఇన్‌స్టాలేషన్ బేస్-ఫేస్‌గా పరిగణించబడవు.
డిటెక్షన్ విండో ముందు గుర్తింపును ప్రభావితం చేసే అడ్డంకి లేదా అశాంతి వస్తువులు లేవు.
ఉష్ణోగ్రత మార్పు జోన్‌ల దగ్గర దీన్ని ఇన్‌స్టాల్ చేయడం మానుకోండి, ఉదాహరణకు: ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైనవి.
మీరు ఇన్‌స్టాలేషన్ తర్వాత అడ్డంకిని కనుగొంటే, దయచేసి మీ భద్రత కోసం కేసును తెరవకండి.
సూచన మరియు ప్రోడక్ట్ కలిగి ఉన్న ఫంక్షన్ మధ్య కొంత వ్యత్యాసం ఉంటే, దయచేసి ఉత్పత్తికి ప్రాధాన్యత ఇవ్వండి మరియు అదనంగా మీకు తెలియజేయనందుకు క్షమించండి.

కొన్ని సమస్య మరియు పరిష్కార మార్గం
1. లోడ్ పని చేయదు:
a. శక్తి మరియు లోడ్ తనిఖీ.
బి. లోడ్ బాగా ఉంటే.
సి. ఇండక్షన్ తర్వాత సూచిక దీపం వేగం వేగవంతం అయితే. వేగం వేగవంతం అయినట్లయితే దయచేసి స్విచ్ "ఆటో" స్థానంలో ఉందో లేదో తనిఖీ చేయండి.
డి. దయచేసి వర్కింగ్ లైట్ కాంతి నియంత్రణకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.

2. సున్నితత్వం తక్కువగా ఉంది:
a. దయచేసి గుర్తింపు విండో ముందు సిగ్నల్‌లను స్వీకరించడానికి ఆ ప్రభావం అంతరాయం కలిగి ఉందో లేదో తనిఖీ చేయండి.
బి. దయచేసి పరిసర ఉష్ణోగ్రతను తనిఖీ చేయండి.
సి. సిగ్నల్ సోర్స్ గుర్తింపు ఫీల్డ్‌లో ఉందో లేదో దయచేసి తనిఖీ చేయండి.
డి. దయచేసి ఇన్‌స్టాలేషన్ ఎత్తును తనిఖీ చేయండి.
ఇ. కదిలే ధోరణి సరైనది అయితే.

3. సెన్సార్ స్వయంచాలకంగా లోడ్‌ను ఆపివేయదు:
a. డిటెక్షన్ ఫీల్డ్‌లో నిరంతర సెన్సార్ సిగ్నల్ ఉంటే.
బి. సమయ సెట్టింగ్‌ని ఎక్కువసేపు సెట్ చేస్తే.
సి. శక్తి సూచనలకు అనుగుణంగా ఉంటే.
డి. సెన్సార్ దగ్గర ఉష్ణోగ్రత మారితే. (ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైనవి)

● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్‌ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.

మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. రూపకల్పన చేసేటప్పుడు, మేము అనవసరమైన డిజైన్‌లకు శ్రద్ధ చూపాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను స్వీకరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
