ఎంబెడెడ్ ఇన్ఫ్రారెడ్ సెన్సార్

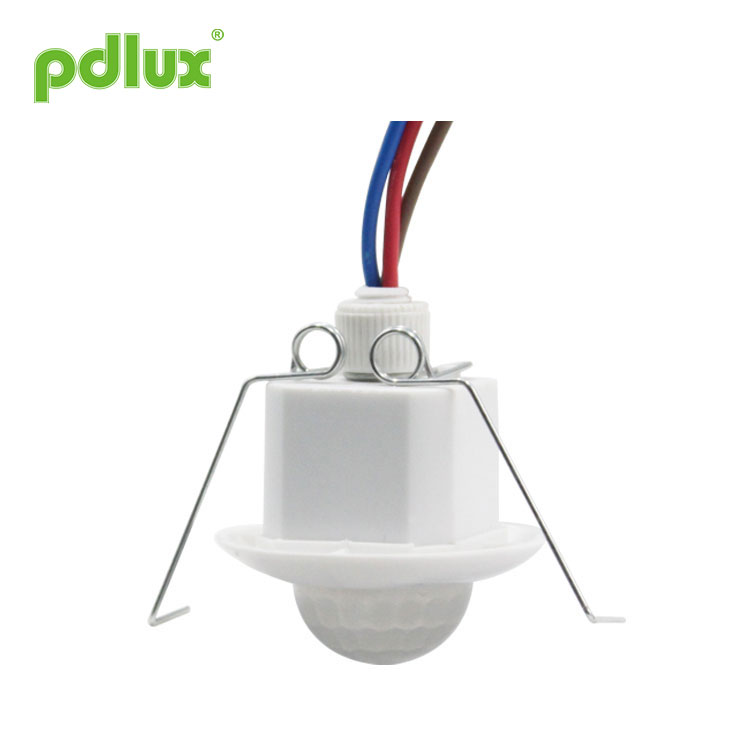

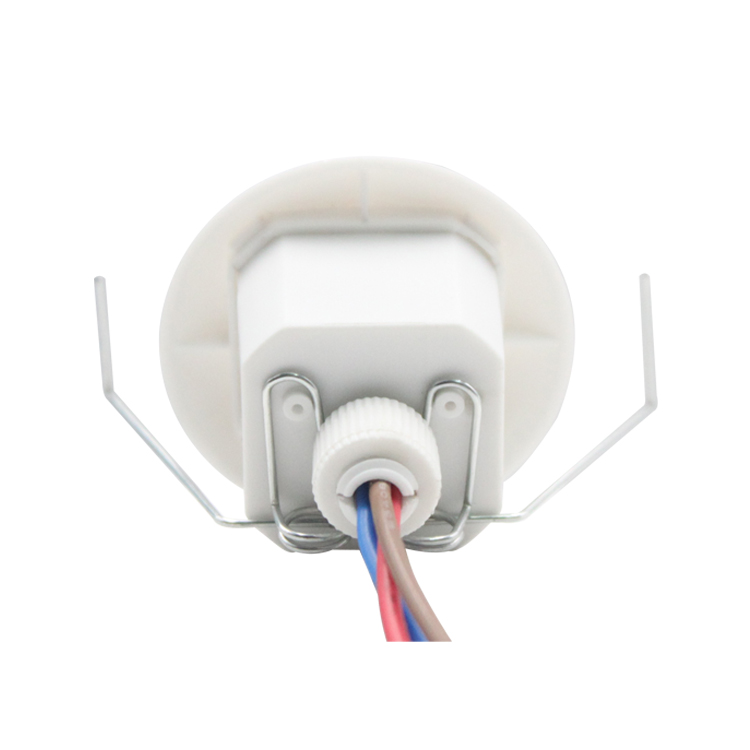

PDLUX PD-PIRM20
ఎంబెడెడ్ ఇన్ఫ్రారెడ్ సెన్సార్ ఆటోమాటిజం, అనుకూలమైన సురక్షితమైన, పొదుపు-శక్తి మరియు ఆచరణాత్మక విధులను సేకరిస్తుంది. లోపల ఉన్న ఒక డిటెక్టర్ విస్తృత శ్రేణి గుర్తింపు క్షేత్రాన్ని కంపోజ్ చేస్తుంది, ఇది మానవుడి నుండి పరారుణ శక్తిని కంట్రోల్-సిగ్నల్ సోర్స్‌గా ఉపయోగించుకుంటుంది, ఇది డిటెక్షన్ ఫీల్డ్‌లోకి ప్రవేశించినప్పుడు ఒకేసారి లోడ్‌ను ప్రారంభించగలదు. ఇది పగలు మరియు రాత్రి స్వయంచాలకంగా గుర్తించగలదు. ఇది వ్యవస్థాపించడం సులభం మరియు విస్తృతంగా ఉపయోగించబడుతుంది.

విచారణ పంపండి

యాంటీ-హై కరెంట్ ఇంపాక్ట్ వెర్సియో

Embedded Infrared Sensor

సారాంశం

ఎంబెడెడ్ ఇన్ఫ్రారెడ్ సెన్సార్ ఆటోమాటిజం, అనుకూలమైన సురక్షితమైన, పొదుపు-శక్తి మరియు ఆచరణాత్మక విధులను సేకరిస్తుంది. లోపల ఉన్న ఒక డిటెక్టర్ విస్తృత శ్రేణి గుర్తింపు క్షేత్రాన్ని కంపోజ్ చేస్తుంది, ఇది మానవుడి నుండి పరారుణ శక్తిని కంట్రోల్-సిగ్నల్ సోర్స్‌గా ఉపయోగించుకుంటుంది, ఇది డిటెక్షన్ ఫీల్డ్‌లోకి ప్రవేశించినప్పుడు ఒకేసారి లోడ్‌ను ప్రారంభించగలదు. ఇది పగలు మరియు రాత్రి స్వయంచాలకంగా గుర్తించగలదు. ఇది వ్యవస్థాపించడం సులభం మరియు విస్తృతంగా ఉపయోగించబడింది. ఇది ఇప్పటివరకు అత్యంత అధునాతనమైన PIR సెన్సార్, ఇది సన్నని మరియు డిజిటల్. ఎంబెడెడ్ ఇన్ఫ్రారెడ్ సెన్సార్ సర్క్యూట్ పనితీరును మరింత స్థిరంగా చేయడానికి డిజిటల్ ఇంటెలిజెంట్ పైరోఎలెక్ట్రిక్ ఇన్ఫ్రారెడ్ సెన్సార్‌ను అవలంబిస్తుంది, లోపం ఆపరేషన్ తక్కువ, సున్నితత్వం ఎక్కువ, తప్పు రేటు తక్కువగా ఉంటుంది, స్టాండ్‌బై విద్యుత్ వినియోగం బలహీనంగా ఉంటుంది మరియు సిగ్నల్స్ బలంగా ఉంటుంది.

ఎంబెడెడ్ ఇన్ఫ్రారెడ్ సెన్సార్ యొక్క లక్షణాలు

విద్యుత్ వనరు: 100-240VAC, 50 / 60Hz	సమయ అమరిక: 1 నిమి
రేట్ చేసిన లోడ్: 0.5A గరిష్టంగా. tungsten.fluorescent & LED	సంస్థాపనా ఎత్తు: 2.5 ~ 3.5 మీ
కాంతి నియంత్రణ: <10LUX	పని ఉష్ణోగ్రత: -10 ° C ~ + 40 ° C.
గుర్తింపు కోణం: 360º	పని తేమ: <95% RH
గుర్తించే పరిధి: 8 మీ (డియా.) (22 ° Cï¼
యాంటీ-సర్జ్ కరెంట్: 100A / 200uS

సెన్సార్ సమాచారం

Embedded Infrared Sensor

కనెక్షన్-వైర్ రేఖాచిత్రం

1. శక్తితో గోధుమ మరియు నీలం రంగులను కనెక్ట్ చేయండి;
2. ఎరుపు మరియు నీలం లోడ్‌తో కనెక్ట్ చేయండి.

సంస్థాపన

Embedded Infrared Sensor

1ã the రాకింగ్ వస్తువుపై వ్యవస్థాపించబడటం లోపం ప్రతిచర్యకు దారి తీస్తుంది.
2ã wind గాలి వీచే వణుకుతున్న కర్టెన్ లోపం ప్రతిచర్యకు దారి తీస్తుంది. దయచేసి ఇన్‌స్టాల్ చేయడానికి అనువైన స్థలాన్ని ఎంచుకోండి.
3ã the ట్రాఫిక్ బిజీగా ఉన్న చోట ఇన్‌స్టాల్ చేయబడటం లోపం ప్రతిచర్యకు దారి తీస్తుంది.
4ã near సమీపంలోని కొన్ని పరికరాల ద్వారా ఉత్పత్తి చేయబడిన స్పార్క్‌లు లోపం ప్రతిచర్యకు దారి తీస్తాయి.

తప్పు మరియు పరిష్కారం

తప్పు	వైఫల్య కారణం	పరిష్కారం
లోడ్ పనిచేయడంలో విఫలమైంది.	కాంతి-ప్రకాశం తప్పుగా సెట్ చేయబడింది.	లోడ్ యొక్క అమరికను సర్దుబాటు చేయండి.
	లోడ్ విరిగింది.	లోడ్ మార్చండి.
	శక్తి ఆపివేయబడింది.	శక్తిని ఆన్ చేయండి.
లోడ్ అన్ని సమయం పనిచేస్తుంది.	గుర్తించే ప్రాంతంలో నిరంతర సిగ్నల్ ఉంది.	గుర్తించే ప్రాంతం యొక్క సెట్టింగులను తనిఖీ చేయండి.
మోషన్ సిగ్నల్ కనుగొనబడనప్పుడు లోడ్ పనిచేస్తుంది.	విశ్వసనీయ సంకేతాలను గుర్తించడంలో సెన్సార్ విఫలమయ్యే విధంగా దీపం బాగా ఇన్‌స్టాల్ చేయబడలేదు.	సంస్థాపనా స్థలాన్ని తిరిగి సర్దుబాటు చేయండి.
మోషన్ సిగ్నల్ కనుగొనబడనప్పుడు లోడ్ పనిచేస్తుంది.	కదిలే సిగ్నల్ సెన్సార్ ద్వారా కనుగొనబడుతుంది (గోడ వెనుక కదలిక, చిన్న వస్తువుల కదలిక మొదలైనవి)	గుర్తించే ప్రాంతం యొక్క సెట్టింగులను తనిఖీ చేయండి.
మోషన్ సిగ్నల్ కనుగొనబడినప్పుడు లోడ్ పనిచేయడంలో విఫలమవుతుంది.	చలన వేగం చాలా వేగంగా ఉంటుంది లేదా నిర్వచించిన గుర్తింపు ప్రాంతం చాలా చిన్నది.	గుర్తించే ప్రాంతం యొక్క సెట్టింగులను తనిఖీ చేయండి.

Embedded Infrared Sensor

pre దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
Purpose భద్రతా ప్రయోజనాల కోసం, దయచేసి సంస్థాపన మరియు తొలగింపు కార్యకలాపాలకు ముందు శక్తిని కత్తిరించండి.
operation సరికాని ఆపరేషన్ వల్ల కలిగే నష్టాలు, తయారీదారు ఎటువంటి బాధ్యతను తీసుకోడు.

ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి మేము కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు పనికిరానివిగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇవి కొన్ని సమస్యలను కలిగిస్తాయి. డిజైనింగ్ చేసినప్పుడు, అనవసరమైన డిజైన్లపై మేము శ్రద్ధ వహించాము మరియు ఎటువంటి ఇబ్బందులను నివారించడానికి భద్రతా కోటాను స్వీకరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయకూడదు.
