మానవ శరీర PIR మోషన్ డిటెక్టర్ సెన్సార్

కిందిది హ్యూమన్ బాడీ పిఐఆర్ మోషన్ డిటెక్టర్ సెన్సార్‌కి పరిచయం, హ్యూమన్ బాడీ పిఐఆర్ మోషన్ డిటెక్టర్ సెన్సార్‌ను బాగా అర్థం చేసుకోవడంలో మీకు సహాయపడాలని నేను ఆశిస్తున్నాను. కలిసి మెరుగైన భవిష్యత్తును సృష్టించుకోవడానికి మాతో సహకరించడం కొనసాగించడానికి కొత్త మరియు పాత కస్టమర్‌లకు స్వాగతం!

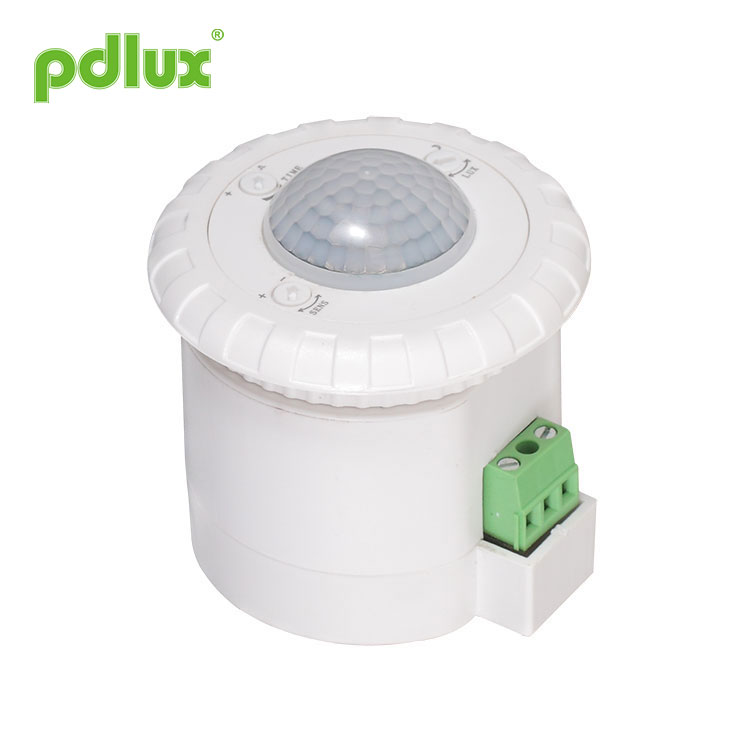

మోడల్:PD-PIR110

విచారణ పంపండి

PD-PIR110 ఇన్‌ఫ్రారెడ్ సెన్సార్ ఇన్‌స్ట్రక్షన్

సారాంశం

హ్యూమన్ బాడీ PIR మోషన్ డిటెక్టర్ సెన్సార్ అనేది మంచి సెన్సిటివిటీ డిటెక్టర్, ఇంటిగ్రేటెడ్ సర్క్యూట్ మరియు SMTని స్వీకరించే కొత్త పొదుపు-శక్తి స్విచ్. ఇది ఆటోమేటిక్, అనుకూలమైన, సురక్షితమైన, ఆదా-శక్తి మరియు ఆచరణాత్మక విధులను సేకరిస్తుంది. విస్తృత గుర్తింపు ఫీల్డ్ పైకి క్రిందికి, ఎడమ మరియు కుడి సేవా ఫీల్డ్‌తో రూపొందించబడింది. ఇది మానవ చలన పరారుణ కిరణాలను స్వీకరించడం ద్వారా పనిచేస్తుంది. డిటెక్షన్ ఫీల్డ్‌లలోకి ప్రవేశించినప్పుడు, అది ఒకేసారి లోడ్‌ను ప్రారంభించి, పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించగలదు; దీనిని వివిధ రకాల దీపాలు మరియు లాంతర్‌లతో ఉపయోగించవచ్చు.

స్పెసిఫికేషన్లు

శక్తి మూలం: 220-240VAC
పవర్ ఫ్రీక్వెన్సీ: 50/60Hz
నిర్ధారించిన బరువు:
800W Max.tungsten(220-240VAC)
200W గరిష్ట ఫ్లోరోసెంట్(220-240VAC)
సమయ సెట్టింగ్: నిమి:8±3సె
గరిష్టం:8±3నిమి (సర్దుబాటు)

కాంతి నియంత్రణ: <10LUX~2000LUX (సర్దుబాటు)
గుర్తింపు పరిధి: 8మీ గరిష్టం(<22°C) (సర్దుబాటు)
గుర్తింపు కోణం: 360°
సంస్థాపన ఎత్తు: 2.5m~3.5m
పని ఉష్ణోగ్రత: -10~+40°C
గుర్తింపు చలన వేగం: 0.6~1.5m/s
పని తేమ:<93%RH

సెన్సార్ సమాచారం

ఫంక్షన్

డిటెక్షన్ ఫీల్డ్: డిటెక్షన్ ఫీల్డ్ పైకి క్రిందికి, ఎడమ మరియు కుడి సేవా ఫీల్డ్‌తో రూపొందించబడింది, ఇది వినియోగదారు కోరిక ప్రకారం ఎంచుకోవచ్చు. కానీ కదిలే ధోరణికి సున్నితత్వంతో గొప్ప సంబంధం ఉంది.

పగలు మరియు రాత్రిని గుర్తించవచ్చు: కాంతి నియంత్రణ పని చేస్తున్నప్పుడు స్వేచ్ఛగా సర్దుబాటు చేయబడుతుంది. ఇది "సూర్యుడు" స్థానం (గరిష్టంగా) పై సర్దుబాటు చేయబడినప్పుడు పగటిపూట మరియు రాత్రి పని చేయగలదు; కానీ అది "చంద్రుని" స్థానం (నిమి)పై సర్దుబాటు చేయబడినప్పుడు 10lux కంటే తక్కువ కాంతి నియంత్రణలో మాత్రమే పని చేస్తుంది. సర్దుబాటు నమూనా కోసం, దయచేసి పరీక్ష నమూనాను చూడండి.

సమయ సెట్టింగ్‌ని నిరంతరం జోడించవచ్చు: ఇది మొదటి తర్వాత రెండవ ఇండక్షన్ సిగ్నల్‌ను స్వీకరించినప్పుడు .ఇది మిగిలిన మొదటి సారి ఆలస్యం బేసిక్‌లో మరోసారి సమయాన్ని గణిస్తుంది.(సమయాన్ని సెట్ చేయండి)

లైట్-కంట్రోల్ పొటెన్షియోమీటర్ (LUX): సవ్యదిశలో దాని విలువను పెంచడానికి నాబ్; దాని విలువను తగ్గించడానికి యాంటీ క్లాక్‌వైజ్ నాబ్.

టైమ్ పొటెన్షియోమీటర్ (TIME): నాబ్ దాని విలువను పెంచడానికి సవ్యదిశలో, గరిష్ట ఆలస్యం సమయం 8±3 నిమిషాలు; వ్యతిరేక సవ్యదిశలో నాబ్ దాని విలువను తగ్గించడానికి, కనిష్ట ఆలస్యం సమయం 8±3 సెకన్లు.

సెన్సిటివిటీ పొటెన్షియోమీటర్ (SENS): సవ్యదిశలో నాబ్ దాని విలువను పెంచడానికి, గరిష్ట దూరం 10±2మీ; వ్యతిరేక సవ్యదిశలో నాబ్ విలువను తగ్గించడానికి, కనిష్ట దూరం 3±2మీ.

శ్రద్ధ:ఈ ఉత్పత్తిని ఉపయోగించినప్పుడు, దయచేసి మీకు అవసరమైన సరైన స్థానానికి సున్నితత్వాన్ని సర్దుబాటు చేయండి, దయచేసి సున్నితత్వాన్ని గరిష్టంగా సర్దుబాటు చేయవద్దు, తప్పు కదలిక వలన ఉత్పత్తి సాధారణంగా పని చేయదని నివారించడానికి. సున్నితత్వం చాలా ఎక్కువగా ఉన్నందున దీని ద్వారా తప్పు కదలికను సులభంగా గుర్తించండి గాలి వీచే ఆకులు & కర్టెన్లు, చిన్న జంతువులు మరియు పవర్ గ్రిడ్ & ఎలక్ట్రికల్ పరికరాల జోక్యం ద్వారా తప్పు కదలిక. ఉత్పత్తిని నడిపించే వారందరూ సాధారణంగా పని చేయరు!

ఉత్పత్తి సాధారణంగా పని చేయనప్పుడు, దయచేసి సున్నితత్వాన్ని తగిన విధంగా తగ్గించడానికి ప్రయత్నించండి, ఆపై దాన్ని పరీక్షించండి.

ఇన్‌స్టాలేషన్ (క్రింది రేఖాచిత్రాన్ని చూడండి)
పవర్ ఆఫ్ చేయండి.
పవర్ కార్డ్ మరియు కంట్రోల్ లైన్‌లో థ్రెడ్ ట్యూబ్‌లను సెట్ చేయండి.
కనెక్షన్-వైర్ రేఖాచిత్రం ప్రకారం సెన్సార్‌తో పవర్ మరియు లోడ్‌ను కనెక్ట్ చేయండి.

పరీక్ష
కాంతి-నియంత్రణ నాబ్‌ను గరిష్ఠ (సూర్యుడు)పై సవ్యదిశలో తిప్పండి, సమయ నాబ్‌ను కనిష్టంగా వ్యతిరేక సవ్యదిశలో తిప్పండి, గరిష్టంగా సున్నితత్వ నాబ్‌ను సవ్యదిశలో తిప్పండి.

1.30 సెకన్ల పాటు విద్యుత్తుకు కనెక్ట్ చేసినప్పుడు, సెన్సార్ దాని పని స్థితిలో ఉంటుంది. లైట్ ఆరిపోయిన తర్వాత, సెన్సార్ డిటెక్టింగ్ విండో ముందు మీ చేతిని కదిలించండి, సెన్సార్ సిగ్నల్‌ని గుర్తించిన తర్వాత లైట్ ఆన్ అవ్వాలి. 8 ± 3s కోసం నిరంతరంగా గుర్తించకుండా, కాంతి ఆరిపోతుంది.

2. వ్యతిరేక-సవ్యదిశలో లైట్-కంట్రోల్ నాబ్ దాని కనిష్ట విలువకు (రాత్రి), లైట్ ఆరిపోయిన తర్వాత, సెన్సార్ గుర్తించే విండోకు కుడివైపున మీ చేతిని కదిలించండి, లైట్ ఆఫ్ చేయబడింది. గుర్తించే విండోను పారదర్శకంగా లేని వస్తువులతో (నలుపు గుడ్డ) కప్పి ఉంచండి, ఒక సారి గుర్తించినప్పుడు లైట్ ఆన్ అవుతుంది, 8± 3 సెకన్ల వరకు నిరంతరం గుర్తించకుండా, కాంతి ఆరిపోతుంది.

ముందుగా, కాంతి-నియంత్రణ నాబ్ దాని గరిష్ట విలువకు (పగటిపూట) సవ్యదిశలో ఉంటుంది. ఆపై సవ్యదిశలో సమయం మరియు సున్నితత్వం నాబ్‌ని గరిష్ట విలువకు చేరుస్తుంది. విద్యుత్తుకు కనెక్ట్ చేయబడిన సమయాన్ని లెక్కించడం, 8± 3 నిమిషాలలో కాంతి ఆరిపోతుంది.

3.30 సెకన్ల పాటు విద్యుత్తుకు కనెక్ట్ చేసినప్పుడు, సెన్సార్ దాని పని స్థితిలో ఉంటుంది. కాంతి ఆరిపోయిన తర్వాత గుర్తించడం ప్రారంభించండి. సెన్సార్ సిగ్నల్‌ను గుర్తించినప్పుడు లైట్ ఆన్ అవుతుంది. గుర్తించడం ఆపు; సెన్సార్ సిగ్నల్ లేని పక్షంలో కాంతి 8±3 సెకన్లలో ఆరిపోతుంది.

వ్యతిరేక-సవ్యదిశలో లైట్-నియంత్రణ నాబ్ దాని కనిష్ట విలువకు (రాత్రి), కాంతి ఆరిపోయిన తర్వాత, లైట్ ఆఫ్ అయిన తర్వాత గుర్తించడం ప్రారంభమవుతుంది. చీకటి గది యొక్క ప్రకాశాన్ని నెమ్మదిగా తగ్గించండి; ల్యూమన్ 10 LUX కంటే తక్కువగా ఉన్నప్పుడు లైట్ ఆన్ అవుతుంది. గుర్తించడం ఆపు; 8 ± 3 సెకన్లలో కాంతి ఆరిపోతుంది.

గమనికలు
ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన మానవుడు దీన్ని ఇన్‌స్టాల్ చేయవచ్చు.
అశాంతి వస్తువులు ఇన్‌స్టాలేషన్ బేస్-ఫేస్‌గా పరిగణించబడవు.
డిటెక్షన్ విండో ముందు గుర్తింపును ప్రభావితం చేసే అడ్డంకులు లేదా అశాంతి వస్తువులు ఉండకూడదు.
గాలి ఉష్ణోగ్రత మార్పు జోన్‌ల దగ్గర దీన్ని ఇన్‌స్టాల్ చేయడం మానుకోండి ఉదాహరణకు: ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైనవి.
మీరు ఇన్‌స్టాలేషన్ తర్వాత అడ్డంకిని కనుగొంటే, దయచేసి మీ భద్రత కోసం కేసును తెరవకండి.

కొంత సమస్య మరియు పరిష్కార మార్గం
లోడ్ పనిచేయదు:
a: పవర్ మరియు లోడ్ తనిఖీ చేయండి.
b: లోడ్ బాగా ఉంటే.
c: దయచేసి వర్కింగ్ లైట్ లైట్-కంట్రోల్‌కు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.

సున్నితత్వం తక్కువగా ఉంది:
a: దయచేసి గుర్తింపు విండో ముందు సిగ్నల్‌లను స్వీకరించడానికి ఆ ప్రభావం అడ్డుగా ఉందో లేదో తనిఖీ చేయండి.
b: దయచేసి పరిసర ఉష్ణోగ్రత చాలా ఎక్కువగా ఉందో లేదో తనిఖీ చేయండి.
c: దయచేసి సిగ్నల్స్ సోర్స్ డిటెక్షన్ ఫీల్డ్‌లలో ఉందో లేదో తనిఖీ చేయండి.
d: కదిలే ధోరణి సరిగ్గా ఉంటే.

సెన్సార్ స్వయంచాలకంగా లోడ్‌ను మూసివేయదు:
a: డిటెక్షన్ ఫీల్డ్‌లలో నిరంతర సిగ్నల్ ఉంటే.
b: సమయ సెట్టింగ్‌ని ఎక్కువ కాలం సెట్ చేస్తే.
c: శక్తి సూచనలకు అనుగుణంగా ఉంటే.
d: సెన్సార్ దగ్గర గాలి ఉష్ణోగ్రత మారినట్లయితే, ఉదాహరణకు ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ మొదలైనవి.

● విభిన్న వాతావరణాలలో ఉపయోగించినప్పుడు, దయచేసి సున్నితత్వాన్ని అత్యధికంగా సర్దుబాటు చేయవద్దు. ఎందుకంటే ఇది సులభంగా పనిచేయకపోవడానికి దారితీస్తుంది.
● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్‌ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.

మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రోత్సహించడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. రూపకల్పన చేసేటప్పుడు, మేము అనవసరమైన డిజైన్‌లకు శ్రద్ధ చూపాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను స్వీకరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
