ఇన్‌ఫ్రారెడ్ బర్గ్లర్ అలారం

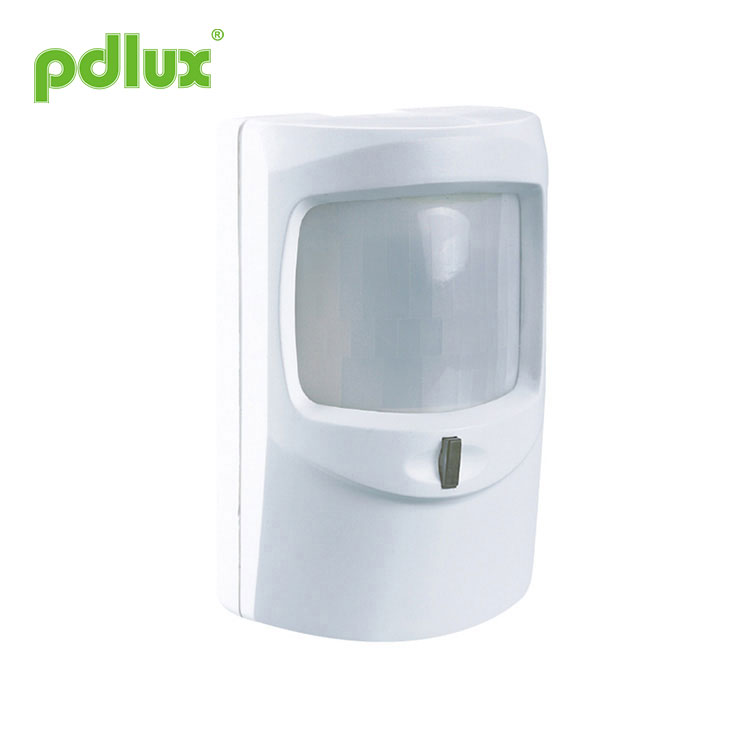

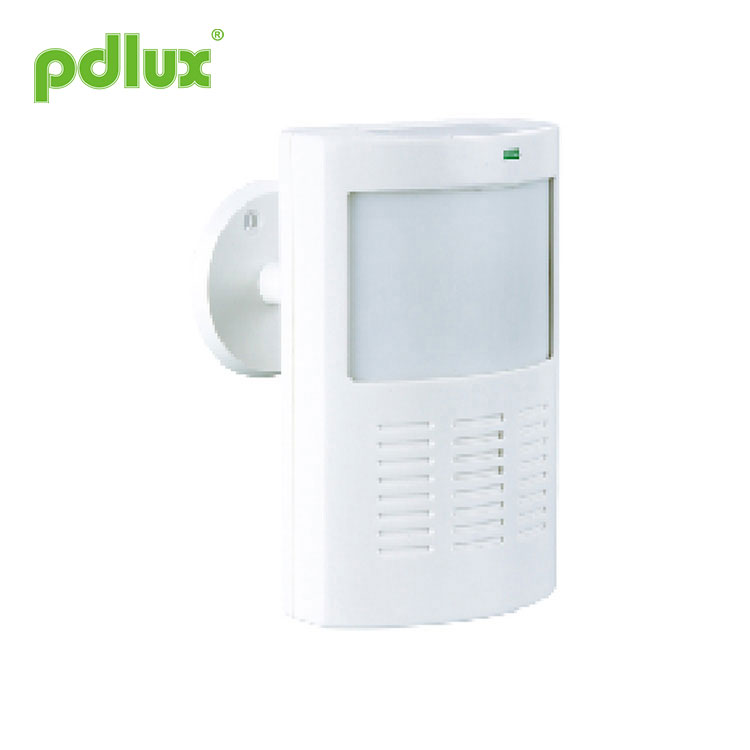

పాసివ్ ఇన్‌ఫ్రారెడ్ డిటెక్టర్ PD-AL9 సూచన

PD-AL9 అనేది ఒక కొత్త రకం హ్యూమన్ ఇన్‌ఫ్రారెడ్ సెన్సార్, ఇది హై సెన్సిటివిటీ డిటెక్టర్ మరియు SMD టెక్నాలజీని స్వీకరిస్తుంది.
ఇది భావాన్ని మరియు ఉద్గారాలను సేకరిస్తుంది; ఒకరు దాని ఇంద్రియ శ్రేణిలోకి ప్రవేశించినప్పుడు, అది గ్రహిస్తుంది మరియు అదే సమయంలో అది తగిన రిసీవర్‌కు (మా కంపెనీకి చెందిన ఏదైనా రిసీవర్) సిగ్నల్‌ను విడుదల చేస్తుంది.

లక్షణాలు

బ్యాటరీ శక్తితో మరియు వైరింగ్ అవసరం లేదు;
ట్యాంపర్ డిజైన్, ముందు కవర్ తొలగించబడినప్పుడు, యూనిట్ ఒకేసారి సిగ్నల్‌ను విడుదల చేస్తుంది;
LED సూచన: భావం మరియు ఉద్గార సూచిక.

స్పెసిఫికేషన్

విద్యుత్ సరఫరా: DC9V

స్టాటిక్ కరెంట్: 25 μA

గుర్తింపు పరిధి:11మీ
గుర్తింపు కోణం: 100º

ఉద్గార దూరం: ≥30మీ

ఫ్రీక్వెన్సీ:433MHz    315MHz

జంపర్ మరియు పొటెన్షియోమీటర్ సెట్టింగ్ (క్రింది చిత్రం వలె)

పరీక్ష

9v బ్యాటరీని పరిష్కరించండి, 60ల తర్వాత సెన్సార్ పని స్థితిలోకి ప్రవేశిస్తుంది:

a. JP1ని కుడి“1”స్థానంలో, JP2ని “LED/ON” స్థానంపై సెట్ చేయండి (ఒకసారి సెన్స్ తర్వాత ఉద్గార వర్కింగ్ స్టేట్) , పొటెన్షియోమీటర్‌ను యాంటీ క్లాక్‌వైజ్‌గా కనిష్ట స్థానానికి సర్దుబాటు చేయండి: సెన్స్ ఫీల్డ్‌లో లెన్స్ టాంజెంట్ వెంట కదలండి, సెన్సార్ గ్రహిస్తుంది (సెన్స్ LED పనిచేస్తుంది), ఆపై అది సరిపోయే రిసీవర్‌కి సిగ్నల్‌ను విడుదల చేస్తుంది (ఉద్గార LED పనిచేస్తుంది), ఉద్గార సమయం 3~4s ఉండాలి, నిరంతరంగా అర్థం చేసుకుంటే, మునుపటి సారి విడుదల చేసిన తర్వాత 10 సెకన్ల తర్వాత మాత్రమే, అది విడుదల చేస్తుంది మళ్ళీ.

బి. కుడివైపున “AUTO” స్థానంపై JP1ని, “LED/ON” స్థానంలో JP2ని సెట్ చేయండి (సెన్స్ 2 సార్లు తర్వాత ఉద్గార వర్కింగ్ స్టేట్), పొటెన్షియోమీటర్‌ను యాంటీ క్లాక్‌వైజ్‌లో కనిష్ట స్థానానికి సర్దుబాటు చేయండి: సెన్స్ ఫీల్డ్‌లో లెన్స్ టాంజెంట్ వెంట కదలండి, సెన్సార్ ఇంద్రియాలు (సెన్స్ LED పనిచేస్తుంది), ఉద్గార LED పని చేయదు, సెన్సార్ సిగ్నల్‌ను విడుదల చేయదు; మళ్ళీ అర్థం చేసుకుంటుంది, సెన్సార్ గ్రహిస్తుంది (సెన్స్ LED పనిచేస్తుంది), తర్వాత అది సిగ్నల్‌ను విడుదల చేస్తుంది (ఉద్గార LED పనిచేస్తుంది ), ఉద్గార సమయం 3~4s ఉండాలి.

సి. ఆలస్య పరీక్ష: JP1ని కుడి“1”స్థానంలో, JP2ని “LED/OF”స్థానంలో సెట్ చేయండి, పొటెన్షియోమీటర్‌ను గరిష్ఠ స్థానానికి సవ్యదిశలో సర్దుబాటు చేయండి, సెన్సార్ ఇంద్రియాలు (సెన్స్ LED పని చేస్తుంది), అర్థం కాని సందర్భంలో మరియు తర్వాత 2.5నిమి, ఎమిట్ సిగ్నల్ (ఉద్గార LED పనిచేస్తుంది), ఉద్గార సమయం 3~4సె.

డి. ట్యాంపర్ టెస్ట్: ముందు కవర్‌ను తెరవండి, అది సిగ్నల్‌ను విడుదల చేస్తుంది మరియు ఎల్‌ఈడీని ఆన్ చేస్తుంది.

శ్రద్ధ

కదిలే వస్తువు సెన్సార్‌తో వెడల్పుగా కదలగల సంస్థాపనా స్థానాన్ని మీరు ఎంచుకోవాలి (కుడి రేఖాచిత్రం వలె);
సరైన ఆపరేషన్‌కు భరోసా ఇవ్వడానికి క్రమానుగతంగా నడక పరీక్ష ద్వారా యూనిట్‌ని తనిఖీ చేయాలి;
యూనిట్ సరిగ్గా పని చేయకపోతే, వెంటనే బ్యాటరీలను మార్చండి మరియు యూనిట్‌ను మళ్లీ పరీక్షించండి;
మెటల్ బేస్పై యూనిట్ను ఇన్స్టాల్ చేయడాన్ని నివారించండి;
యూనిట్ మరియు గుర్తించే కావలసిన ప్రాంతం మధ్య ఎటువంటి బ్లాక్ అనుమతించబడదు;
యూనిట్ మరియు దాని గుర్తింపు ప్రాంతం ప్రత్యక్ష సూర్యకాంతి, హీటర్లు, విద్యుత్ ఫ్యాన్లు మొదలైన వాటికి గురికాకూడదు.
