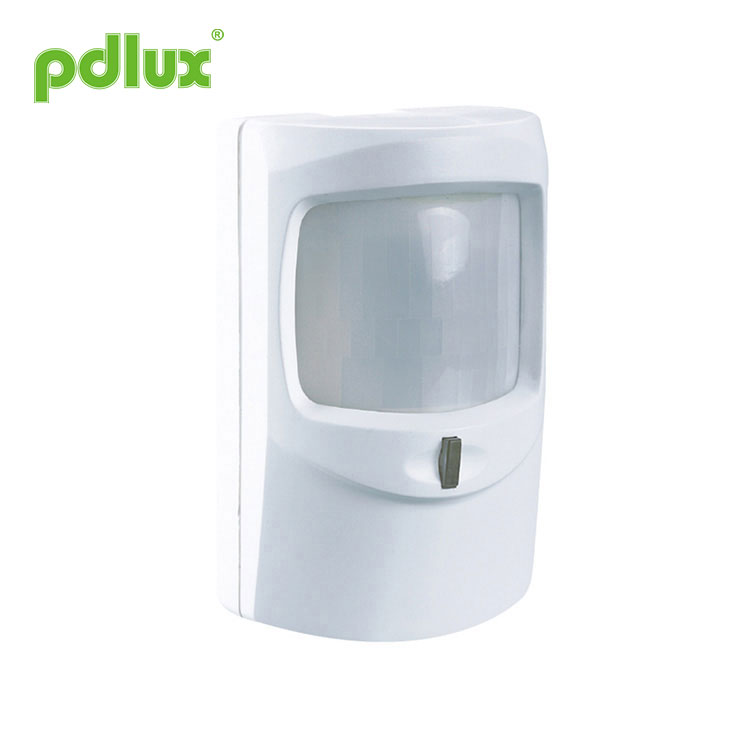

పాసివ్ ఇన్ఫ్రారెడ్ డిటెక్టర్ అలారం
మా నుండి పాసివ్ ఇన్ఫ్రారెడ్ డిటెక్టర్ అలారం కొనుగోలు చేయడానికి స్వాగతం. కస్టమర్ల నుండి వచ్చే ప్రతి అభ్యర్థనకు 24 గంటల్లో ప్రత్యుత్తరం ఇవ్వబడుతుంది.
మోడల్:PD-AL6
విచారణ పంపండి
PD-AL6 సెన్సార్ అలారం సూచన
సారాంశం ఉత్పత్తి కొత్త రకం సెన్సార్ స్విచ్; ఇది ఇన్ఫ్రారెడ్ ఎనర్జీ డిటెక్టర్, IC మరియు SMD టెక్నాలజీని స్వీకరిస్తుంది. ఉత్పత్తిని గుర్తించే పరిధిలోకి ప్రవేశించినప్పుడు, ఇన్ఫ్రారెడ్ సెన్సార్ పని చేస్తుంది మరియు దాని సరిపోలిన కంట్రోల్ యూనిట్కి అవుట్పుట్ సిగ్నల్, కంట్రోల్ యూనిట్ అలారం చేస్తుంది. |
|
లక్షణాలు
అధిక జోక్యం రోగనిరోధక;
· టాంపర్ స్విచ్;
·తప్పుడు అలారం రూపకల్పనను నిరోధించండి: మీరు జంపర్ సెట్టింగ్ ద్వారా అవుట్పుట్ చేయడానికి సెన్సింగ్ని ఒకటి లేదా రెండుసార్లు ఎంచుకోవచ్చు.
· సంస్థాపన అనువైన మరియు అనుకూలమైన;
స్పెసిఫికేషన్లు
శక్తి మూలం: 8~16V/DC
సన్నాహక సమయం: 60సె
గుర్తింపు కోణం: 140°
ఇన్స్టాలేషన్ ఎత్తు: 1.5~3.5మీ
గుర్తింపు పరిధి:12మీ(గరిష్టంగా)
పని ఉష్ణోగ్రత:-10℃~+40℃
వోకింగ్ తేమ:<93%RH
సెన్సార్ సమాచారం
మౌంటు
ముగింపు స్క్రూను బిగించి, ముందు కవర్ను తెరవండి;
స్క్రూ ఫిక్సింగ్ PCB విప్పు;
చివరి ఉపరితలంపై PCBని తీసివేసి, PCBని తీయండి;
వెనుక కవర్పై బోర్ క్రాసింగ్-లైన్ రంధ్రాలు;
వెనుక కవర్ వెనుక భాగంలో ఉన్న వైర్ స్లాట్ వెంట వైర్ను రన్ చేసి, దాని సిద్ధం చేసిన రంధ్రం ద్వారా దాన్ని చొప్పించండి.
ఎంచుకున్న స్థానంపై వెనుక కవర్ను పరిష్కరించండి;
కింది రేఖాచిత్రం ప్రకారం టెర్మినల్ బ్లాక్కు పవర్ మరియు సిగ్నల్ వైర్ను కనెక్ట్ చేయండి, PCBని బ్యాక్ కవర్లోకి మార్చండి.; నిలువు సర్దుబాటును సెట్ చేయండి మరియు PCB స్క్రూను బిగించండి;
ముందు కవర్ను మూసివేసి, స్క్రూను బిగించండి.
కనెక్షన్-వైర్
టెర్మినల్ 1 నెగటివ్ వోల్టేజ్ “-”కి కనెక్ట్ చేస్తుంది టెర్మినల్ 2 పాజిటివ్ వోల్టేజ్ “+”కి కనెక్ట్ అవుతుంది టెర్మినల్ 3&4 — ట్యాంపర్ సిగ్నల్ వైర్ కంట్రోలింగ్ యూనిట్తో కనెక్ట్ అవ్వండి,ముందు కవర్ను మూసివేసినప్పుడు, సిగ్నల్ వైర్ నేరుగా కనెక్ట్ చేయబడుతుంది, ముందు కవర్ తెరిచినప్పుడు కనెక్షన్ కట్ అవుతుంది మరియు కంట్రోల్ యూనిట్కి ఒక సిగ్నల్ ఇవ్వబడుతుంది. టెర్మినల్ 5&6 — రిలే సెన్సార్ అవుట్పుట్ టెర్మినల్. |
|
జంపర్ సెట్టింగ్
టాంపర్ పరీక్ష
1. బిగించకుండా స్క్రూ డిటెక్టర్ను మూసివేయండి;
2.కంట్రోలింగ్ యూనిట్ను "ఆర్మ్డ్" మోడ్కి సెట్ చేయండి;
3.ముందు కవర్ను తీసివేయండి, ట్యాంపర్ స్విచ్ నియంత్రణ యూనిట్ను అలారంకు సక్రియం చేస్తుంది;
4.ముందు కవర్ను మూసివేయండి, కంట్రోలింగ్ యూనిట్ ఆందోళనకరంగా ఆగిపోతుంది
నడక పరీక్ష
1. పవర్ ఆన్ చేయండి, LED ఎరుపు రంగులో ఉంటుంది మరియు ప్రతి 0.5సెకనుకు ఒకసారి ఫ్లాష్ అవుతుంది, 60సెకన్ల తర్వాత యూనిట్ స్థిరమైన స్థితికి ప్రవేశిస్తుంది;
2. జంపర్ను “సెన్స్ ఒకసారి అవుట్పుట్” స్థానంపై సెట్ చేయండి, నడవండి డిటెక్టింగ్ ఫీల్డ్లో, యూనిట్ సిగ్నల్ని ఒకసారి గుర్తించినప్పుడు, సిగ్నల్ అవుట్పుట్ మరియు LED లైట్ ఆరెంజ్;
3. జంపర్ను “అవుట్పుట్కి రెండుసార్లు” స్థానంపై సెట్ చేయండి, డిటెక్టింగ్ ఫీల్డ్లో నడవండి, యూనిట్ సిగ్నల్ ఒకసారి గుర్తించినప్పుడు, LED లేత ఆకుపచ్చ, ఆపై 15 సెకన్లలోపు అది రెండవ సిగ్నల్ను గుర్తించినప్పుడు, సిగ్నల్ అవుట్పుట్ మరియు LED లైట్ నారింజ.
గమనిక
ప్రత్యక్ష బలమైన గాలి ప్రవాహం, అస్థిర ఉష్ణోగ్రత మూలాలు మరియు ప్రత్యక్ష సూర్యకాంతికి డిటెక్టర్ను బహిర్గతం చేయకుండా ఉండండి.
● దయచేసి ప్రిఫెషనల్ ఇన్స్టాలేషన్తో నిర్ధారించండి.
● దయచేసి ఇన్స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.
మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రచారం చేయడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. డిజైన్ చేసేటప్పుడు, మేము అనవసరమైన డిజైన్లకు శ్రద్ధ చూపాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను అనుసరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
