ఇన్‌ఫ్రారెడ్ సెన్సార్ అలారం

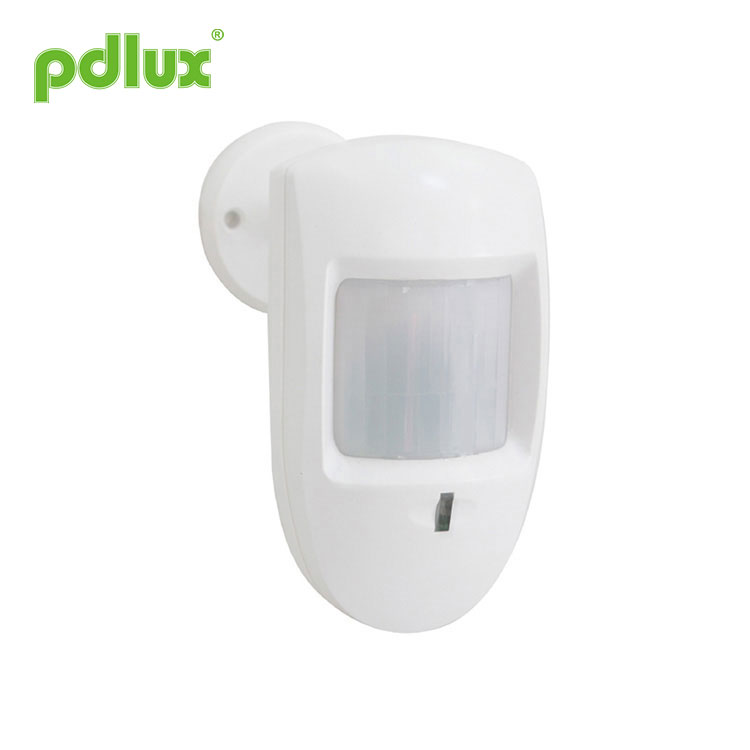

పాసివ్ ఇన్‌ఫ్రారెడ్ డిటెక్టర్ PD-AL8 సూచన

సారాంశం

PD-AL8 అనేది కొత్త రకం హ్యూమన్ ఇన్‌ఫ్రారెడ్ సెన్సార్, ఇది హై సెన్సిటివిటీ డిటెక్టర్ మరియు SMD సాంకేతికతను స్వీకరించింది. ఇది భావాన్ని మరియు ఉద్గారాలను సేకరిస్తుంది; ఒకరు దాని ఇంద్రియ శ్రేణిలోకి ప్రవేశించినప్పుడు, అది గ్రహిస్తుంది మరియు తగిన రిసీవర్‌కి (మా కంపెనీకి చెందిన ఏదైనా రిసీవర్) సిగ్నల్ ఇస్తుంది. దీని ఆకారం విపులంగా మరియు బాగుంది.

స్పెసిఫికేషన్లు

శక్తి మూలం: DC 9V
ఫ్రీక్వెన్సీ: 315MHz 433MHz
స్టాటిక్ కరెంట్: 30μA
గుర్తింపు పరిధి: 12m (22°C)
గుర్తింపు కోణం: 110°

ఉద్గార దూరం: ≥30మీ
సంస్థాపన ఎత్తు: 2మీ
ఇంద్రియ చలన వేగం: 0.6~1.5మీ/సె
పని ఉష్ణోగ్రత: -10~+40℃

సాపేక్ష ఆర్ద్రత: <93%RH

సెన్సార్ సమాచారం

ఫంక్షన్

బ్యాటరీ శక్తితో మరియు వైరింగ్ అవసరం లేదు;
తప్పుడు అలారం ఫంక్షన్‌ను నిరోధించడం: ఒకసారి ఉద్గారించేలా లేదా రెండుసార్లు ఉద్గారించేలా సెన్స్‌ని సెట్ చేయవచ్చు:
సెన్స్ మరియు ఉద్గార సూచన;
తక్కువ బ్యాటరీ సూచన: బ్యాటరీ శక్తి 7V కంటే తక్కువగా ఉన్నప్పుడు, ఎరుపు LED ఫ్లాష్ అవుతుంది మరియు మీరు బ్యాటరీని భర్తీ చేయాలి.

జంపర్ సెట్టింగ్

1. ఉద్గారాలను ఒకసారి గ్రహించండి:

ఒకసారి గ్రహించండి, సెన్సార్ సిగ్నల్ విడుదల చేస్తుంది;
2. ఉద్గారించడానికి రెండుసార్లు అర్థం.:
రెండుసార్లు గ్రహించిన తర్వాత (తప్పనిసరిగా 6 సెకన్లలోపు), సెన్సార్ సిగ్నల్‌ను విడుదల చేస్తుంది.

శ్రద్ధ: అది సంకేతాన్ని విడుదల చేసిన తర్వాత, దాన్ని మళ్లీ ఒకసారి గ్రహిస్తే, అది సిగ్నల్‌ను విడుదల చేయదు, కనీసం నిర్దిష్ట సమయం (సర్దుబాటు 0సెకన్~2.5నిమి) వరకు వేచి ఉండి, నిరంతర సెన్స్ సిగ్నల్ లేని షరతుతో మాత్రమే, అది గ్రహించబడుతుంది మళ్లీ సిగ్నల్‌ను విడుదల చేస్తుంది.

ఆపరేషన్

1. మొదటి కోడింగ్‌లో: యూనిట్ ఉచిత కోడింగ్, పద్ధతిని స్వీకరిస్తుంది: కోడింగ్ స్విచ్‌ని నొక్కి పట్టుకోండి, పవర్ ఆన్ చేయండి, ఆకుపచ్చ LED ఫ్లాష్. ఆపై స్విచ్‌ను విప్పు, కోడింగ్ పూర్తయిందని సూచించే ఆకుపచ్చ LED లైట్;
2. 60సెకన్ల తర్వాత 9V బ్యాటరీని ఆన్ చేసిన తర్వాత అది స్థిరమైన పని స్థితిలోకి ప్రవేశిస్తుంది;
3. సెన్స్ ఫీల్డ్‌లో లెన్స్ టాంజెంట్ వెంట కదలండి, సెన్స్ తర్వాత రెండుసార్లు (సెన్స్ LED లైట్ రెండుసార్లు ), ఇది సిగ్నల్‌ను విడుదల చేస్తుంది (ఎమిషన్ LED ఆన్), ఉద్గార సమయం 3~4సె.

గమనిక

సరైన ఆపరేషన్‌ని నిర్ధారించడానికి క్రమానుగతంగా నడక పరీక్ష యూనిట్‌ని తనిఖీ చేయాలి. యూనిట్ సరిగ్గా పని చేయకుంటే, వెంటనే బ్యాటరీలను రీప్లేస్ చేసి, యూనిట్‌ని మళ్లీ పరీక్షించండి ;
ఎక్కువ కాలం ఉపయోగం అవసరం లేనప్పుడు బ్యాటరీలను తొలగించండి;
మెటల్ బేస్పై యూనిట్ను ఇన్స్టాల్ చేయడాన్ని నివారించండి;
యూనిట్ మరియు గుర్తించే కావలసిన ప్రాంతం మధ్య ఎటువంటి బ్లాక్ అనుమతించబడదు;
యూనిట్ మరియు దాని గుర్తింపు ప్రాంతం ప్రత్యక్ష సూర్యకాంతి, హీటర్లు, విద్యుత్ ఫ్యాన్లు మొదలైన వాటికి గురికాకూడదు;
కదిలే దిశతో సున్నితత్వం గొప్ప సంబంధాన్ని కలిగి ఉంది.

● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్‌ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.

మేము ఉత్పత్తి నాణ్యత మరియు విశ్వసనీయతను ప్రచారం చేయడానికి కట్టుబడి ఉన్నాము, అయినప్పటికీ, అన్ని ఎలక్ట్రానిక్ భాగాలు అసమర్థంగా మారడానికి కొన్ని సంభావ్యతలను కలిగి ఉంటాయి, ఇది కొన్ని సమస్యలను కలిగిస్తుంది. డిజైన్ చేసేటప్పుడు, మేము అనవసరమైన డిజైన్‌లకు శ్రద్ధ చూపాము మరియు ఏవైనా సమస్యలను నివారించడానికి భద్రతా కోటాను అనుసరించాము.
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
