ఇన్‌ఫ్రారెడ్ పైరోఎలెక్ట్రిక్ ఇంటెలిజెంట్ సెన్సార్

ప్రొఫెషనల్ తయారీగా, మేము మీకు ఇన్‌ఫ్రారెడ్ పైరోఎలెక్ట్రిక్ ఇంటెలిజెంట్ సెన్సార్‌ని అందించాలనుకుంటున్నాము. మరియు మేము మీకు ఉత్తమమైన అమ్మకాల తర్వాత సేవ మరియు సకాలంలో డెలివరీని అందిస్తాము.

మోడల్:PD-PIR65S-Z

విచారణ పంపండి

PD-PIR65S-Z ఇన్‌ఫ్రారెడ్ సెన్సార్ ఇన్‌స్ట్రక్షన్

సారాంశం
ఈ ఉత్పత్తి ఒక అధునాతన డిజిటల్‌గా నియంత్రించబడే ఇన్‌ఫ్రారెడ్ పైరోఎలెక్ట్రిక్ ఇంటెలిజెంట్ సెన్సార్ ఉత్పత్తి. ఈ ఉత్పత్తి ఒక హై-రిజల్యూషన్ సెన్సార్‌ను ఉపయోగిస్తుంది, ఇది ఒక సాంప్రదాయ సెన్సార్‌కి దాదాపు రెండు రెట్లు ఎక్కువ సున్నితత్వాన్ని కలిగి ఉంటుంది. ఇది స్విచ్ సమాచారాన్ని ఖచ్చితంగా లెక్కించడానికి MCUని ఉపయోగిస్తుంది మరియు రిలేని ఖచ్చితంగా నియంత్రిస్తుంది సైన్ వేవ్ యొక్క సున్నా పాయింట్ వద్ద ఆన్ చేయబడుతుంది, తద్వారా ప్రతి లోడ్ ఆన్ చేయబడుతుంది. సైన్ వేవ్ యొక్క జీరో పాయింట్ వద్ద, సైన్ వేవ్ హై వోల్టేజ్ ఆన్ చేయబడినప్పుడు సాంప్రదాయిక నియంత్రణ మోడ్ వల్ల కలిగే ఇన్‌రష్ కరెంట్ సమస్య నివారించబడుతుంది, ముఖ్యంగా అధిక సామర్థ్యం గల కెపాసిటర్ ద్వారా ఉత్పత్తి చేయబడిన పెద్ద కరెంట్ డ్యామేజ్ రిలే. లోడ్ కింద వోల్టేజ్.

ప్రస్తుత విద్యుత్ లోడ్ల వైవిధ్యం కారణంగా, ముఖ్యంగా LED దీపాలు, శక్తి-పొదుపు దీపాలు మరియు ఫ్లోరోసెంట్ దీపాలు వివిధ కెపాసిటెన్స్‌తో కెపాసిటర్లను కలిగి ఉంటాయి. ఇది రిలేలకు విపత్తు. కొన్నిసార్లు 50W LED దీపం 80 నుండి 120A వరకు ఉప్పెన ప్రవాహాలను ఉత్పత్తి చేస్తుంది. 10A సాధారణ రిలే ఇన్‌రష్ కరెంట్‌లో 3 సార్లు మాత్రమే తట్టుకోగలదు మరియు కొన్ని రోజులలో లేదా చాలా సార్లు రిలే విరిగిపోయే అవకాశం ఉంది. అందుకే మార్కెట్‌లోని సాంప్రదాయ సెన్సార్‌కు తక్కువ జీవితం మరియు చిన్న లోడ్ కరెంట్ ఉంటుంది.

ఈ సమస్యను అధిగమించడానికి, సైన్ వేవ్ జీరో పొటెన్షియల్‌లో ఉన్నప్పుడు లోడ్‌ను ఆన్ చేయడానికి ఈ ఉత్పత్తి అధునాతన డిజిటల్ ప్రెసిషన్ గణనను అవలంబిస్తుంది, తద్వారా లోడ్ ఉప్పెన కరెంట్ సమస్యను పరిష్కరిస్తుంది, లోడ్ సామర్థ్యాన్ని బాగా పెంచుతుంది మరియు ఉత్పత్తి యొక్క సేవా జీవితాన్ని పొడిగిస్తుంది. మాస్ ప్రొడక్షన్ సెన్సార్ టెక్నాలజీ యొక్క తాజా నియంత్రణ పద్ధతి ఏదైనా లోడ్‌ను సులభంగా నియంత్రించగలదు. ఇది మధ్యస్థ మరియు అధిక-ముగింపు ఉత్పత్తి. సాంప్రదాయ వెర్షన్‌తో పోలిస్తే ఖర్చు పెరిగినప్పటికీ, ఉత్పత్తి యొక్క విశ్వసనీయత మరియు జీవితకాలం బాగా పెరిగింది. ఈ ఉత్పత్తి మనశ్శాంతిని ఎంచుకోవడం మరియు భద్రతను ఎంచుకోవడంతో సమానం.

ఈ ఉత్పత్తి స్విచ్చింగ్ పవర్ సప్లై వెర్షన్ మరియు కెపాసిటర్ స్టెప్-డౌన్ వెర్షన్‌ను కలిగి ఉంది. స్విచ్చింగ్ పవర్ సప్లై వెర్షన్ 100V-277V వరకు పనిచేసే వోల్టేజ్ మరియు స్టాండ్‌బై పవర్ వినియోగం <0.5W. సూత్రప్రాయంగా, కెపాసిటివ్ స్టెప్-డౌన్ వెర్షన్ ఒకే వోల్టేజీని మాత్రమే కలిగి ఉంటుంది మరియు స్టాండ్‌బై పవర్ వినియోగం >0.7W. ఉత్పత్తిని ఎన్నుకునేటప్పుడు మీరు దానిని పరిగణించాలి.

స్పెసిఫికేషన్లు
శక్తి మూలం: 220-240VAC,50Hz/60Hz
100-130VAC,50Hz/60Hz
అన్ని లోడ్లు: 1200W (220-240VAC)
800W (100-130VAC)
సమయ సెట్టింగ్: 10సె-12నిమి (సర్దుబాటు)
గుర్తింపు పరిధి(22°C): గరిష్టంగా 10మీ.

కాంతి నియంత్రణ: ＜10LUX-2000LUX (సర్దుబాటు)
గుర్తింపు కోణం: 110º (సర్దుబాటు)
పని ఉష్ణోగ్రత: -10°C-+40°C
సంస్థాపన ఎత్తు: 1.8-2.5మీ
పని తేమ: <93%RH
గుర్తింపు చలన వేగం: 0.6-1.5m/s

సెన్సార్ సమాచారం

ఫంక్షన్
LUX సర్దుబాటు:
LUX పర్యావరణం యొక్క ప్రకాశాన్ని సూచిస్తుంది. LUX అడ్జస్ట్‌మెంట్ నాబ్‌ను సర్దుబాటు చేయడం వలన మీరు ఇండక్షన్‌లోకి సెన్సార్‌ను పొందాలనుకుంటున్న ప్రకాశం ఎంచుకోవడానికి మిమ్మల్ని అనుమతిస్తుంది. మీకు సరిపోయే అలవాటును ఎంచుకోండి.

20LUX సొల్యూషన్‌లోని కొన్ని ఎంపికలు వెలుగులోకి రావాలి. కొందరు 50LUX యాంబియంట్ ఇల్యూమినేషన్‌ను ఇండక్టివ్ లైటింగ్‌గా ఎంచుకుంటారు మరియు కొందరు LUX అడ్జస్ట్‌మెంట్ నాబ్ గరిష్టంగా సర్దుబాటు చేయబడినంత వరకు, ఏ సమయంలోనైనా ఇండక్టివ్ లైటింగ్‌ని ఎంచుకుంటారు.

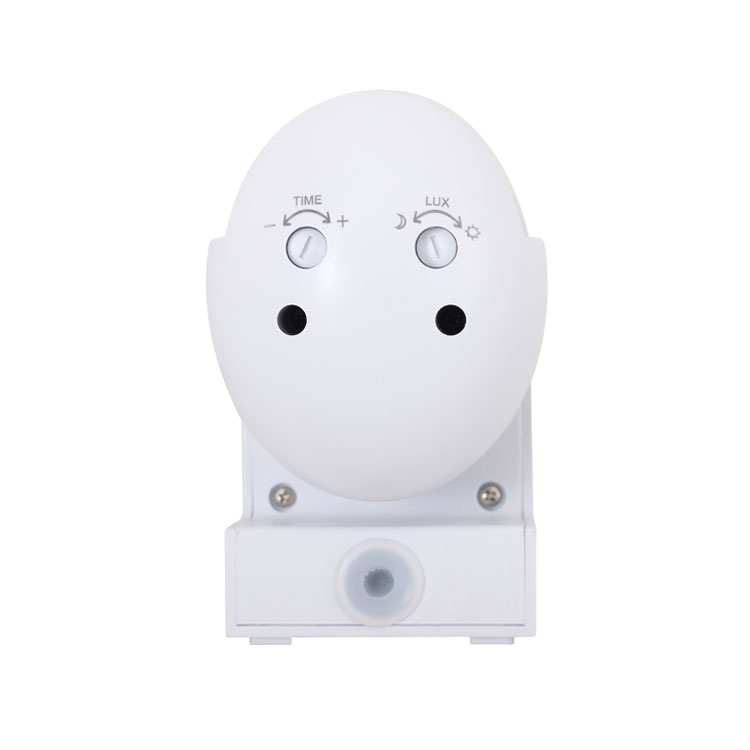

సమయ సర్దుబాటు:
సెన్సార్ కాంతిని గ్రహించిన తర్వాత సమయాన్ని సర్దుబాటు చేయడానికి సమయ సర్దుబాటు నాబ్ ఉపయోగించబడుతుంది మరియు వినియోగదారు ఇండక్షన్ తర్వాత ఆలస్యం సమయాన్ని సహేతుకంగా ఎంచుకోవచ్చు.

(1) సమయ సెట్టింగ్

లోడ్ పని యొక్క సమయ సెట్టింగ్‌ని సర్దుబాటు చేయండి. దాన్ని పెంచడానికి సవ్యదిశలో తిరగండి మరియు తగ్గించడానికి వ్యతిరేక సవ్యదిశలో తిరగండి. గరిష్టంగా మారినప్పుడు సమయ సెట్టింగ్ 12నిమి, మరియు నిమికి మారినప్పుడు సమయ సెట్టింగ్ దాదాపు 10సె.

గమనిక: లైట్ ఆటో ఆఫ్ అయినప్పుడు, సెన్సార్ మరొక కదలికను గుర్తించడానికి సిద్ధంగా ఉండటానికి 4 సెకన్ల సమయం పడుతుంది, అంటే 4 సెకన్ల తర్వాత గుర్తించబడిన సిగ్నల్ మాత్రమే లైట్ ఆటో-ఆన్ అవుతుంది.
ఇది ప్రధానంగా సిగ్నల్ గుర్తించబడిన క్షణం నుండి ఆలస్యం సమయాన్ని సర్దుబాటు చేయడం మరియు లైట్ ఆటో-ఆఫ్ వరకు లైట్ ఆటో-ఆన్ చేయడం కోసం. మీరు మీ ఆచరణాత్మక అవసరానికి ఆలస్యం సమయాన్ని నిర్వచించవచ్చు. మైక్రోవేవ్ సెన్సార్ నిరంతర సెన్సింగ్ పనితీరును కలిగి ఉంటుంది కాబట్టి, ఆలస్య సమయం ముగిసేలోపు గుర్తించబడిన ఏదైనా కదలిక టైమర్‌ను మళ్లీ ప్రారంభించి, కాంతి ఆన్‌లో ఉంచుతుంది కాబట్టి మీరు శక్తిని ఆదా చేయడం కోసం ఆలస్యం సమయాన్ని తగ్గించడం మంచిది. గుర్తించే పరిధిలో మానవుడు ఉంటే మాత్రమే.

(2) కాంతి నియంత్రణ సెట్టింగ్

పని కాంతిని సర్దుబాటు చేయండి. దాన్ని పెంచడానికి సవ్యదిశలో తిరగండి మరియు తగ్గించడానికి వ్యతిరేక సవ్యదిశలో తిరగండి.
మినీకి మారినప్పుడు, ఇది 10LUX లైట్-కంట్రోల్ కంటే దిగువన మాత్రమే పని చేస్తుంది, గరిష్టంగా మారినప్పుడు, అది ఏదైనా కాంతి-నియంత్రణను పని చేయగలదు.

పరీక్ష
1. LUX నాబ్‌ను గరిష్టంగా (SUN) సవ్యదిశలో తిప్పండి. టైమ్ నాబ్‌ను యాంటీ క్లాక్‌వైజ్‌కి కనిష్టంగా మార్చండి. సెన్సార్ నాబ్‌ను గరిష్ఠంగా క్లాక్‌వైజ్‌గా మార్చండి.

2. పవర్ కనెక్ట్ చేయబడింది, నియంత్రిత లోడ్ పని చేయడం ప్రారంభిస్తుంది మరియు నిరంతర సిగ్నల్ కనుగొనబడనప్పుడు 2±1 సెకన్ల తర్వాత పని చేయడం ఆగిపోతుంది.

3. ఒకసారి గుర్తించబడిన తర్వాత, లోడ్ పని చేస్తుంది మరియు సూచిక ఆన్ చేసి 10 సెకన్ల తర్వాత పని చేయడం ఆపివేస్తుంది నిరంతర సిగ్నల్ కనుగొనబడలేదు.

4. LUX నాబ్‌ను యాంటీ క్లాక్‌వైజ్‌కి కనిష్టంగా మారుస్తుంది. ఇది 10LUX పైన ఉన్న పరిస్థితుల్లో పరీక్షించబడితే, ఇండక్షన్ లోడ్ ఆగిపోయిన తర్వాత లోడ్ పని చేయకూడదు; కానీ మీరు డిటెక్షన్ విండోను అపారదర్శక వస్తువులతో (టవల్ మొదలైనవి) కవర్ చేస్తే, లోడ్ పని చేస్తుంది. ఇండక్షన్ సిగ్నల్స్ లేని పరిస్థితిలో, లోడ్ 10 సెకన్లలోపు పనిని ఆపివేయాలి.

గమనిక
ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన వ్యక్తి ద్వారా ఇన్స్టాల్ చేయబడాలి.
అశాంతి వస్తువులపై దీన్ని ఇన్‌స్టాల్ చేయడం మానుకోండి.
డిటెక్షన్ విండో ముందు డిటెక్షన్‌ను ప్రభావితం చేసే అడ్డంకి మరియు కదిలే వస్తువు ఉండకూడదు.
ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైన గాలి ఉష్ణోగ్రత మార్పు జోన్‌ల దగ్గర దీన్ని ఇన్‌స్టాల్ చేయడం మానుకోండి.
మీ భద్రతను దృష్టిలో ఉంచుకుని, ఇన్‌స్టాలేషన్ తర్వాత మీకు అడ్డు వచ్చినప్పుడు దయచేసి కవర్‌ను తెరవకండి.
ఉత్పత్తి మరియు సూచనల మధ్య వ్యత్యాసం ఉంటే, దయచేసి ఉత్పత్తిని ప్రధానంగా చూడండి.

కొంత సమస్య మరియు పరిష్కార మార్గం
లోడ్ పనిచేయదు:
a. దయచేసి పవర్ మరియు లోడ్ కనెక్షన్ సరైనదేనా అని తనిఖీ చేయండి.
బి. లోడ్ బాగా ఉందో లేదో తనిఖీ చేయండి.
సి. గుర్తించిన తర్వాత ప్రదర్శన దీపం దాని వేగాన్ని వేగవంతం చేస్తుందో లేదో తనిఖీ చేయండి.
డి. పని చేసే కాంతి కాంతి నియంత్రణకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.

సున్నితత్వం తక్కువగా ఉంది:
a. సిగ్నల్‌లను స్వీకరించడాన్ని ప్రభావవంతంగా గుర్తించే విండో ముందు అడ్డంకులు ఉంటే దయచేసి తనిఖీ చేయండి.
బి. దయచేసి పరిసర ఉష్ణోగ్రత చాలా ఎక్కువగా ఉందో లేదో తనిఖీ చేయండి.
సి. సిగ్నల్స్ సోర్స్ గుర్తింపు ఫీల్డ్‌లలో ఉందో లేదో దయచేసి తనిఖీ చేయండి.
డి. దయచేసి ఇన్‌స్టాలేషన్ ఎత్తు సూచనలో చూపిన ఎత్తుకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.
ఇ. దయచేసి కదిలే ధోరణి సరైనదేనా అని తనిఖీ చేయండి.

సెన్సార్ స్వయంచాలకంగా లోడ్‌ను మూసివేయదు:
a. డిటెక్షన్ ఫీల్డ్‌లలో నిరంతర సంకేతాలు ఉన్నాయో లేదో తనిఖీ చేయండి.
బి. సమయ సెట్టింగ్ చాలా పొడవుగా సెట్ చేయబడిందో లేదో తనిఖీ చేయండి.
సి. శక్తి సూచనలకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.
డి. ఉష్ణోగ్రత మార్పు స్పష్టంగా సెన్సార్‌కు దగ్గరగా ఉందో లేదో తనిఖీ చేయండి, ఉదాహరణకు ఎయిర్ కండిషన్ లేదా సెంట్రల్ హీటింగ్ మొదలైనవి.

● దయచేసి ప్రిఫెషనల్ ఇన్‌స్టాలేషన్‌తో నిర్ధారించండి.
● దయచేసి ఇన్‌స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు విద్యుత్ సరఫరాను నిలిపివేయండి.
● భద్రతా ప్రయోజనాల కోసం మీరు విద్యుత్‌ను నిలిపివేసినట్లు నిర్ధారించుకోండి.
● సరికాని ఆపరేషన్ నష్టాలను కలిగించింది, తయారీదారు ఎటువంటి బాధ్యత వహించడు.

ఈ మాన్యువల్ ఈ ఉత్పత్తి యొక్క ప్రస్తుత కంటెంట్ ప్రోగ్రామింగ్ కోసం ఉద్దేశించబడింది, నోటీసు లేకుండా తయారీదారుకి ఏవైనా మార్పులు మరియు మార్పులు ఉన్నాయి!
ఈ సూచన, మా అనుమతి లేకుండా, ఇతర ప్రయోజనాల కోసం కాపీ చేయరాదు.
