ఇన్ఫ్రారెడ్ సెన్సార్
మా నుండి ఇన్ఫ్రారెడ్ సెన్సార్ని కొనుగోలు చేయడానికి స్వాగతం. కస్టమర్ల నుండి వచ్చే ప్రతి అభ్యర్థనకు 24 గంటల్లో ప్రత్యుత్తరం ఇవ్వబడుతుంది.
మోడల్:PD-PIR601
విచారణ పంపండి

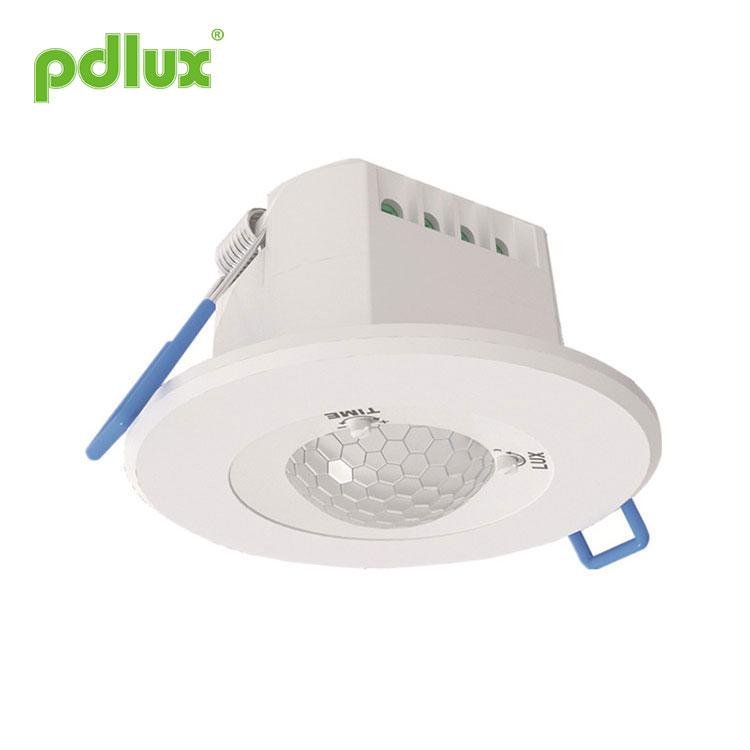

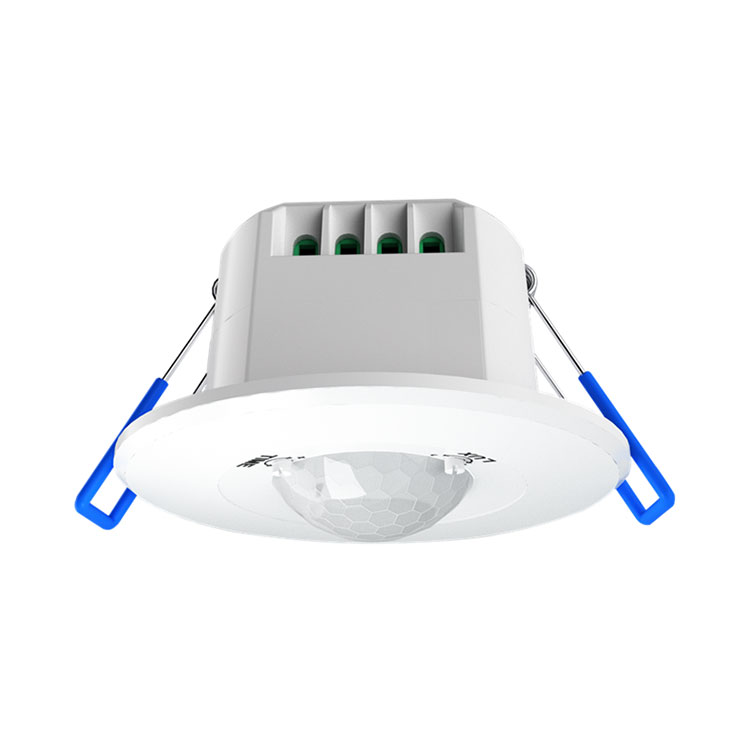

PD-PIR601 సిరీస్ ఇన్ఫ్రారెడ్ సెన్సార్ ఇన్స్ట్రక్షన్
సారాంశం
ప్రాథమిక వెర్షన్: PD-PIR601B, PD-PIR601P
ఈ ఉత్పత్తి అధిక-సెన్సిటివిటీ డిటెక్టర్లను ఉపయోగించే కొత్త రకం శక్తి-పొదుపు లైటింగ్ స్విచ్; ఇది ఆటోమేషన్, సౌలభ్యం, భద్రత, శక్తి పొదుపు మరియు ఆచరణాత్మక వినియోగాన్ని అనుసంధానిస్తుంది; పెద్ద-స్థాయి గుర్తింపు ప్రాంతం ఎగువ మరియు దిగువ, ఎడమ మరియు కుడి సేవా ప్రాంతాలతో కూడి ఉంటుంది; మానవ శరీరం ద్వారా విడుదలయ్యే పరారుణ శక్తి నియంత్రణ సిగ్నల్ మూలంగా ఉపయోగించబడుతుంది, ఎవరైనా గుర్తించే ప్రదేశంలోకి ప్రవేశించినప్పుడు, అది వెంటనే నియంత్రిత లోడ్ను ప్రారంభించవచ్చు; ఇది పగలు మరియు రాత్రిని స్వయంచాలకంగా గుర్తించగలదు; ఇది ఇన్స్టాల్ చేయడం సులభం మరియు విస్తృత శ్రేణి ఉపయోగం ఉంది.
జీరో-క్రాసింగ్ వెర్షన్: PD-PIR601B-Z, PD-PIR601P-Z
ప్రాథమిక సంస్కరణ యొక్క పనితీరు ఆధారంగా, స్విచ్ సమాచారాన్ని ఖచ్చితంగా లెక్కించడానికి MCU యొక్క ఉపయోగం మరియు సైన్ వేవ్ యొక్క జీరో పాయింట్ వద్ద ఆన్ చేయడానికి రిలే నియంత్రించబడుతుంది. ఇది బలమైన యాంటీ-ఇంపాక్ట్ కరెంట్ సామర్థ్యాన్ని కలిగి ఉంది, తద్వారా ప్రతి లోడ్ సైన్ వేవ్ యొక్క జీరో పాయింట్కి అనుసంధానించబడి ఉంటుంది. ఉప్పెన కరెంట్ సమస్యపై సైన్ వేవ్ హై వోల్టేజ్లోని సాంప్రదాయిక నియంత్రణ మోడ్ను నివారించండి, ముఖ్యంగా లోడ్ అధిక వోల్టేజ్ డ్యామేజ్ రిలే ప్రభావంతో పెద్ద కెపాసిటర్ను కలిగి ఉంటుంది, ఇది సాంప్రదాయ ఉత్పత్తులతో పోల్చబడదు. ఏ రకమైన లోడ్ అయినా కనెక్ట్ చేయబడుతుంది.రోజు మరియు రాత్రిని గుర్తించండి; ఇది ఇన్స్టాల్ చేయడం సులభం మరియు విస్తృత శ్రేణి ఉపయోగం ఉంది.
స్పెసిఫికేషన్లు శక్తి మూలం: 220-240VAC పవర్ ఫ్రీక్వెన్సీ: 50/60Hz కాంతి నియంత్రణ: <10LUX~2000LUX (సర్దుబాటు) PD-PIR601B: రేట్ చేయబడిన లోడ్: 800W Max.tungsten 150W Max.fluorescent & LED సమయ సెట్టింగ్: కనిష్టం: 8±3 సెకన్లు గరిష్టం: 7±2నిమి (సర్దుబాటు) గుర్తింపు పరిధి: 3 x 5 మీ (రేడీ.) గుర్తింపు కోణం: ఓవల్
PD-PIR601B-Z: అన్ని లోడ్లు: 1200W గరిష్టం.సమయ సెట్టింగ్: 8±3 సెకన్ల గరిష్టం: 7±2నిమి (సర్దుబాటు) గుర్తింపు పరిధి: 3 x 5 మీ (రేడీ.) గుర్తింపు కోణం: ఓవల్ |
ఇంద్రియ చలన వేగం: 0.6~1.5మీ/సె సంస్థాపన ఎత్తు: 2.5-4.5మీ పని ఉష్ణోగ్రత: -10°C~+40°C PD-PIR601P: రేట్ చేయబడిన లోడ్: 800W Max.tungsten 150W Max.fluorescent & LED సమయ సెట్టింగ్: కనిష్టం: 8±3 సెకన్లు గరిష్టం: 7±2నిమి (సర్దుబాటు) గుర్తింపు పరిధి: 5 x 5 మీ (రేడీ.) గుర్తింపు కోణం: వృత్తాకారంలో
PD-PIR601P-Z: అన్ని లోడ్లు: 1200W గరిష్టం.సమయ సెట్టింగ్: 10సె-12నిమి (సర్దుబాటు) గుర్తింపు పరిధి: 5 x 5 మీ (రేడీ.) గుర్తింపు కోణం: వృత్తాకారంలో |
గమనిక
1. గుర్తింపు దూరం యొక్క పరిసర ఉష్ణోగ్రత 22-24℃, మరియు ఉష్ణోగ్రత పెరిగేకొద్దీ గుర్తింపు దూరం తగ్గుతుంది;
2. ఇన్స్టాలేషన్ ఎత్తు భిన్నంగా ఉంటుంది, డిటెక్షన్ దూరం వ్యాసార్థం భిన్నంగా ఉంటుంది. ఈ ఉత్పత్తిని 2.5-4.5 మీటర్ల ఎత్తులో ఇన్స్టాల్ చేయాలని సిఫార్సు చేయబడింది మరియు మీరు ప్రత్యేక పరిస్థితుల్లో 6 మీటర్లకు పెంచడానికి ప్రయత్నించవచ్చు;
3. 601B-Z మరియు 601P-Z లు డిజిటల్ సిస్టమ్ నియంత్రణలు, మెరుగుపరచడానికి అదనపు గది. కస్టమర్ అవసరాలకు అనుగుణంగా సున్నితత్వాన్ని అప్గ్రేడ్ చేయవచ్చు; ఉమ్మడి నియంత్రణ పోర్ట్ మరియు P పోర్ట్ జోడించవచ్చు; ఆలస్యం సమయాన్ని అవసరమైన విధంగా అప్గ్రేడ్ చేయవచ్చు.
సెట్టింగ్ విధానం: పొటెన్షియోమీటర్ మీ అవసరాన్ని తీర్చడానికి ముందు విలువలను సర్దుబాటు చేయడానికి సమయం పట్టవచ్చు. (1) కాంతి నియంత్రణ సెట్టింగ్ పని చేసే ప్రకాశం విలువ <10-2000LUX పరిధిలో సర్దుబాటు చేయబడుతుంది. యాంటీ-క్లాక్ వైజ్ చివరి వరకు స్పిన్ చేసినప్పుడు కనిష్టం మరియు సవ్యదిశలో చివరి వరకు తిరిగినప్పుడు గరిష్టం. (2) సమయ సెట్టింగ్ యాంటీ-క్లాక్ వైజ్ చివరి వరకు స్పిన్ చేసినప్పుడు కనిష్టం మరియు సవ్యదిశలో చివరి వరకు తిరిగినప్పుడు గరిష్టం. PD-PIR601B:కనిష్ట: 8 ± 3 సెకన్ల గరిష్టం: 7 ± 2 నిమి (సర్దుబాటు) PD-PIR601B-Z:8±3 సెకన్ల గరిష్టం: 7±2నిమి (సర్దుబాటు) PD-PIR601P:కనిష్ట: 8 ± 3 సెకన్ల గరిష్టం: 7 ± 2 నిమి (సర్దుబాటు) PD-PIR601P-Z:10సె-12నిమి (సర్దుబాటు) |
|
గమనిక: లైట్ ఆఫ్ అయిన తర్వాత, అది మళ్లీ గ్రహించడానికి దాదాపు 1 సెకను వేచి ఉండాలి. ఈ సమయం ముగిసిన తర్వాత సిగ్నల్ గుర్తించబడినప్పుడు మాత్రమే లైట్ ఆన్ అవుతుంది.
ఆలస్యం సర్దుబాటు యొక్క సరైన ఉపయోగం: సెన్సార్ మానవ కదలికలను గుర్తించిన తర్వాత లైట్ ఆన్ చేయడం నుండి ఆటోమేటిక్గా లైట్ ఆఫ్ అయ్యే వరకు ఆలస్య సమయాన్ని సర్దుబాటు చేయడానికి ఉపయోగించబడుతుంది. వినియోగదారులు వాస్తవ అవసరాలకు అనుగుణంగా సర్దుబాటు చేయవచ్చు. ఇన్ఫ్రారెడ్ సెన్సార్ ఉత్పత్తులు నిరంతర సెన్సింగ్ ఫంక్షన్ను కలిగి ఉంటాయి కాబట్టి, క్లుప్తంగా చెప్పాలంటే, ఆలస్య సమయం ముగిసేలోపు సెన్సార్ ఏ సమయంలోనైనా సిస్టమ్ రీ-టైమింగ్ చేస్తుంది. వ్యక్తులు గుర్తించే పరిధిలోకి వెళ్లేంత వరకు, లైట్ ఆఫ్ అవ్వదు. కాబట్టి, ఎనర్జీని ఆదా చేయడానికి వినియోగదారులు ఆలస్య సమయాన్ని వీలైనంత తక్కువగా సర్దుబాటు చేయడానికి ప్రయత్నించాలని సిఫార్సు చేయబడింది.
సెన్సార్ సమాచారం
కనెక్షన్ -వైర్ రేఖాచిత్రం సరైన ఫిగర్ ప్రకారం లైన్ కనెక్ట్ చేయండి L - లైవ్ వైర్; N - తటస్థ వైర్; L' - లోడ్ వైర్; శక్తితో L మరియు N కనెక్ట్ చేయండి; L` మరియు N లను లోడ్తో కనెక్ట్ చేయండి. |
|
సంస్థాపన
పవర్ ఆఫ్ చేయండి.
పవర్ కార్డ్ మరియు కంట్రోల్ కార్డ్లో థ్రెడ్ ట్యూబ్ను చొప్పించండి.
విద్యుత్ సరఫరాను కనెక్ట్ చేయండి మరియు వైరింగ్ రేఖాచిత్రం ప్రకారం సెన్సార్కు లోడ్ చేయండి.
గమనికలు
ఎలక్ట్రీషియన్ లేదా అనుభవజ్ఞుడైన మానవుడు దీన్ని ఇన్స్టాల్ చేయవచ్చు.
అశాంతి వస్తువులను ఇన్స్టాలేషన్ బేస్-ఫేస్గా పరిగణించలేము.
గుర్తింపు విండో ముందు గుర్తింపును ప్రభావితం చేసే అడ్డంకులు లేదా అశాంతి వస్తువులు ఉండకూడదు.
గాలి ఉష్ణోగ్రత మార్పు జోన్ల దగ్గర దీన్ని ఇన్స్టాల్ చేయడం మానుకోండి ఉదాహరణకు: ఎయిర్ కండిషన్, సెంట్రల్ హీటింగ్ మొదలైనవి.
మీరు ఇన్స్టాలేషన్ తర్వాత అడ్డంకిని కనుగొంటే, దయచేసి మీ భద్రత కోసం కేసును తెరవకండి.
1, రాకింగ్ ఆబ్జెక్ట్పై ఇన్స్టాల్ చేయడం వల్ల ఎర్రర్ రియాక్షన్కి దారి తీస్తుంది.
2, గాలి ఎగిరిన వణుకుతున్న కర్టెన్ లోపం ప్రతిచర్యకు దారి తీస్తుంది. దయచేసి ఇన్స్టాల్ చేయడానికి తగిన స్థలాన్ని ఎంచుకోండి.
3, ట్రాఫిక్ రద్దీగా ఉండే చోట ఇన్స్టాల్ చేయడం వల్ల ఎర్రర్ రియాక్షన్కి దారి తీస్తుంది.
4, సమీపంలోని కొన్ని పరికరాల ద్వారా ఉత్పత్తి చేయబడిన స్పార్క్స్ లోపం ప్రతిచర్యకు దారి తీస్తుంది.
● దయచేసి ప్రిఫెషనల్ ఇన్స్టాలేషన్తో నిర్ధారించండి. ● భద్రతా ప్రయోజనాల కోసం, దయచేసి ఇన్స్టాలేషన్ మరియు తీసివేత కార్యకలాపాలకు ముందు పవర్ను నిలిపివేయండి. ● సరికాని ఆపరేషన్ వల్ల ఏవైనా నష్టాలు సంభవిస్తే, తయారీదారు ఎటువంటి బాధ్యత వహించడు. |
|
ఈ మాన్యువల్ ఉత్పత్తి ప్రోగ్రామింగ్ యొక్క కంటెంట్, మేము మీకు విడిగా తెలియజేయము. కంపెనీ అనుమతి లేకుండా ఇతర ప్రయోజనాల కోసం సూచనల మాన్యువల్లోని విషయాలను కాపీ చేయడం ఖచ్చితంగా నిషేధించబడింది.
